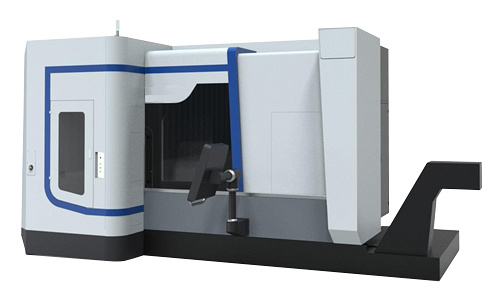

Многоцелевой токарно-фрезерный центр с осью B IRONMAC ITX-6510MT

Многоцелевой токарно-фрезерный центр с осью B IRONMAC ITX-6510MT

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Сервис: по всей РФ за 24 часа

Гарантия: 12 месяцев

Самая большая

Китай

Макс. диаметр точения

650 мм
Макс. длина точения

1000 мм
Мощность шпинделя

15 / 22 кВт
Приводной инструмент

есть
Ось Y

есть

Преимущества

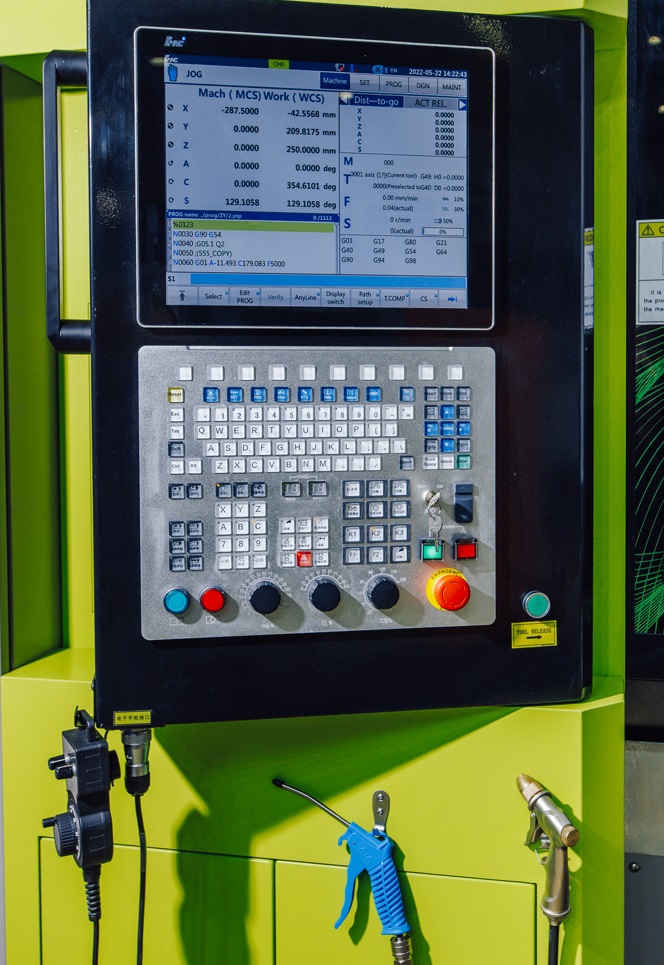

Руссифицированная система ЧПУ HNC-848Di
Фрезерный шпиндель KESSLER 12 000 об/мин, HSK-A63, 24 позиции магазин инструмента
Токарный шпиндель и противошпиндель HIMILE 4000 об/мин
Гидравлическая / сервоприводная револьверная голова 12 позиций
Направляющие Schneeberger
Система измерения инструмента RENISHAW

Назначение

Многоцелевые станки, сочетающие в себе функции токарного станка с ЧПУ и обрабатывающего центра.

Возможность применения всех видов операций за один установ – токарные и расточные операции, фрезерная обработка, сверление, перехват детали от главного ко второму шпинделю и многое другое. Идеально подходит для высокоточной обработки крупногабаритных деталей типа «вал» для большинства видов промышленности.

Область применения

Токарно-фрезерные центры IRONMAC ITX-6510MT применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки закаленных, высоколегированных, жаропрочных сталей и чугуна.

Производство машин и механизмов

Ремонт и восстановление крупногабаритных изделий

Инструментальное производство

Приборостроение

Аэрокосмическая промышленность

Автомобильная промышленность

Авиационная промышленность

Конструктивные особенности

5 - 32 оси управления
Внешний модуль ПЛК и ввода-вывода
Поддержка NCUC, протокола шины Ethercat
5 одновременно управляемых осей
5-осевая функция RTCP
Автоматическая калибровка по 5 осям
Поддержка двухканального управления (опционально)
Материал: панель из алюминиевого сплава

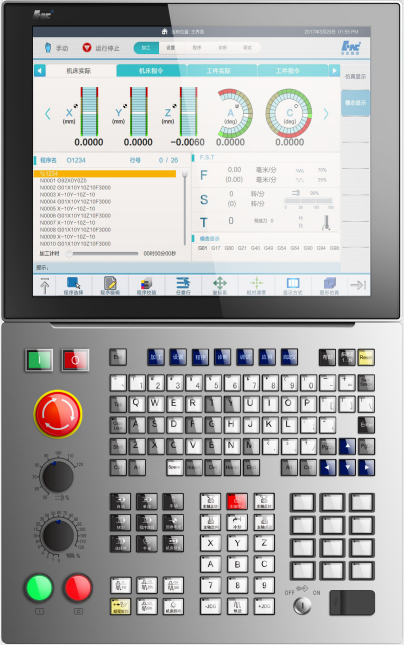

Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280*1024.
Сплайн-интерполяция
Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей.
Процессор: i7-5550U CORE двухъядерный 2 ГГц
Видеокарта: Intel HD Graphics 5500
USB: 8 USB, 4 USB 3.0 и 4 USB 2.0
Жесткий диск: 128G
Системная память: 8G, максимальное расширение до 16G
Сеть: 2 порта LAN

CAM системы, совместимые с HNC: NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut, SolidCam, EdgeCam, СПРУТ Cam и др.

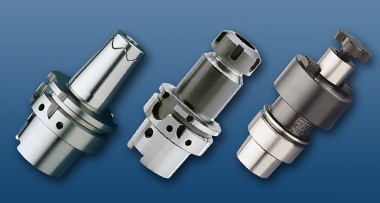

Система оснасток HSK была разработана специально для высокоскоростной и высокоточной обработки. По сравнению с BT конусом данная система одновременно, жесткая и легкая и способная к высокой радиальной и осевой точности.

Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров. Зажим осуществляется по конусу за счет ровной поверхности прилегания. Благодаря чему обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента. Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием.

DIN 69893-1

Патрон изготовлен из жаропрочной стали
Термообработан до 54-2 HRC
Для инструмента из быстрорежущей стали и твердого сплава
Под хвостовик с допуском h6
Точная балансировка с помощью балансировочных болтов

Важнейшие свойства HSK-A63:

Биение < 0,003 мм
Высокое усилие зажима благодаря глубокому зажиму в зажимном отверстии
Короткая фаска
Динамичная форма: усиленный хвостовик для длинных термопатронов
Резьбовые отверстия для балансировки болтами

Фрезерный и токарный шпиндель работают от сервомоторов для достижения высокого ускорения и торможения, низкого уровня вибрации.

Оснащена угловым энкодером для полностью замкнутого цикла управления.

Используется прецизионная роликовая линейная направляющая, в приводе используется прецизионный шарико-винтовой привод, а для обеспечения полного управления с обратной связью используются оптические линейки.

Может выполнять одновременную обработку двойных шпинделей и сокращать время обработки.

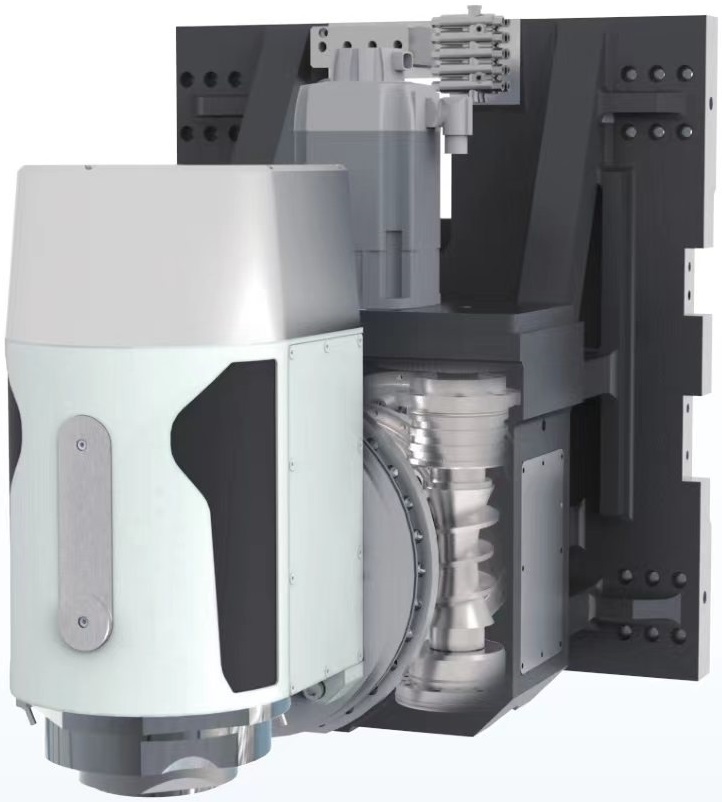

Водяное охлаждение обеспечивает охлаждение главного шпинделя, двигателя оси B и двигателя оси X для подавления термической деформации станка.

Комплектация

Стандартная

Система ЧПУ HuazhongCNC

Шпиндель токарный Himile

Фрезерный шпиндель Kessler

Направляющие Schneeberger

ШВП HIWIN / THK

Подшипники NSK / NACHI

Оптические линейки Heidenhain

Система измерения детали Renishaw

Система измерения инструмента Renishaw

Система смазки Bechir

Гидравлическая станция Himile

Чиллер Recbio

Пневматика AirTAC

Гидравлический патрон Chandox

Стружкоуборочный конвейер Yufeng

Гидравлическая / сервоприводная револьверная голова Chengxin

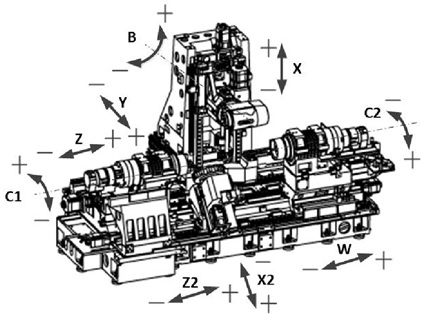

Кинематическая схема станка

9 сервоприводов по осям X / Y / Z / B / C1 / C2 / X2 / Z2 / W

Модель

ITX-6510MT

Макс. диаметр вращения, мм

650

Макс. диаметр точения, мм

650

Макс. длина точения, мм

1000

Макс. диаметр прутка, мм

Тип направляющих

Качения

Угол наклона станины, °

По оси X, мм

615

По оси Y, мм

260

По оси Z, мм

1100

По оси W, мм

1265

По оси X2, мм

230

По оси Z2, мм

2000

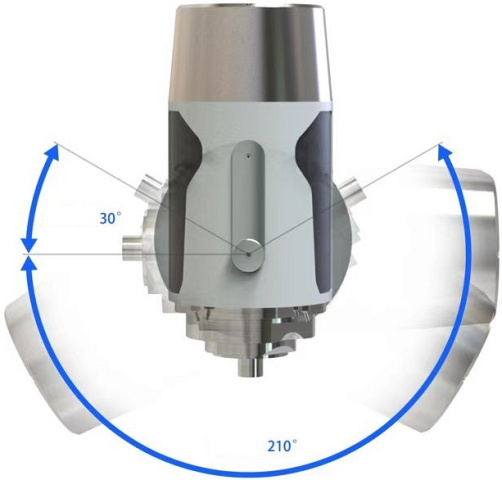

По оси B, °

-30 ... +210

По оси C1 / C2, °

360

Конус

A2-6

Обороты шпинделя, об/мин

4000

Диаметр отверстия шпинделя, мм

Размер патрона, дюйм

Макс. диаметр прутка, мм

Мощность шпинделя, кВт

15 / 22

Макс. крутящий момент шпинделя, Нм

239 / 350

Конус противошпинделя

A2-6

Обороты противошпинделя, об/мин

4000

Размер патрона, дюйм

Макс. диаметр прутка, мм

Диаметр отверстия противошпинделя, мм

Мощность противошпинделя, кВт

15 / 22

Макс. крутящий момент противошпинделя, Нм

239 / 350

Конус

HSK-A63

Обороты шпинделя, об/мин

12 000

Мощность шпинделя, кВт

13,2 / 22

Макс. крутящий момент шпинделя, Нм

60 / 100

Система ЧПУ

HCNC

Приводной инструмент

есть

Ось Y

есть

Тип револьверной головки

Гидравлика / Серво

Количество позиций в револьверной голове, шт.

Размер державки инструмента, мм

25 x 25

Макс. диаметр расточного инструмента, мм

Тип крепления инструментальных блоков

BMT55

Длина, мм

4700

Ширина, мм

3000

Высота, мм

3300

Вес, кг

20 000
