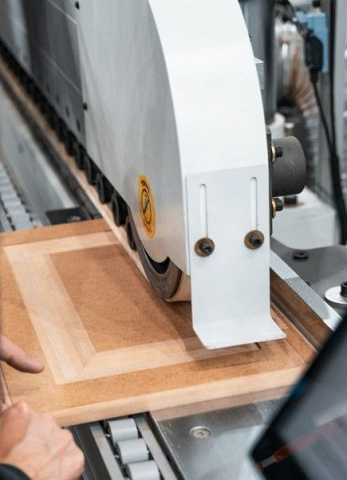

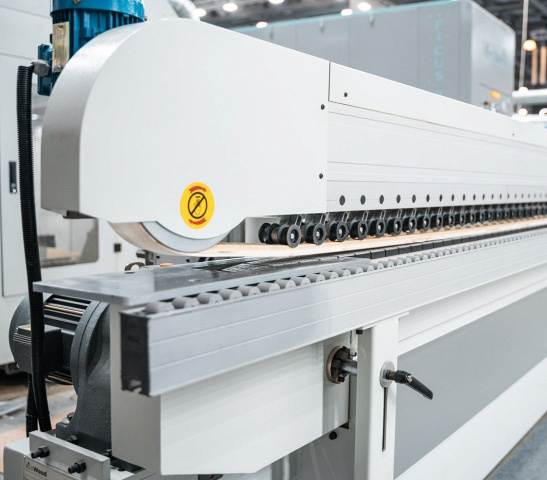

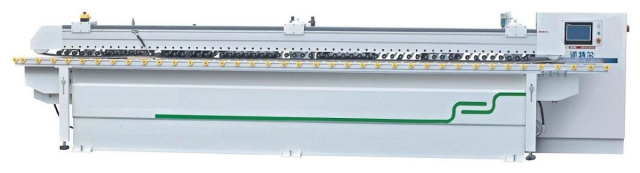

Кромкошлифовальные станки проходного типа EcoWood серии XSDLW
Код(ы)
товара: ДО 442979, ДО 442980, ДО 442981, ДО 442982
-
Постоянная экспозиция лаборатории шлифования!
Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты

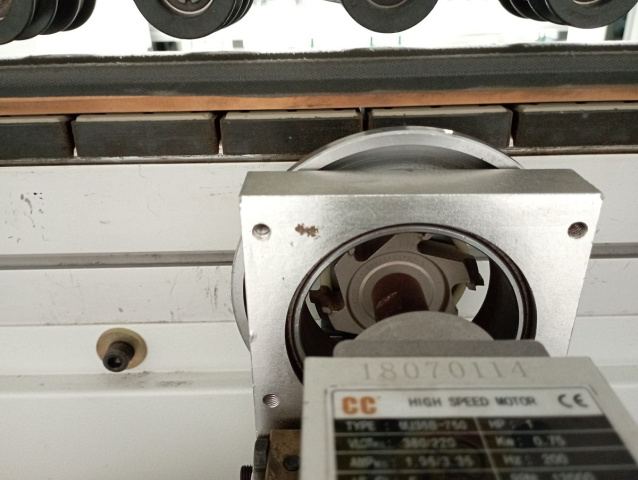

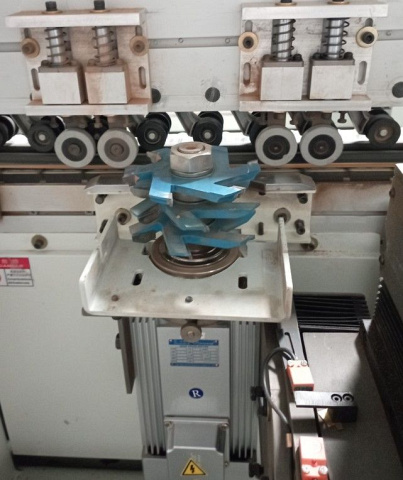

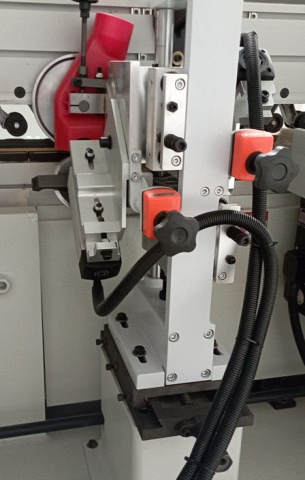

Фрезерный узел

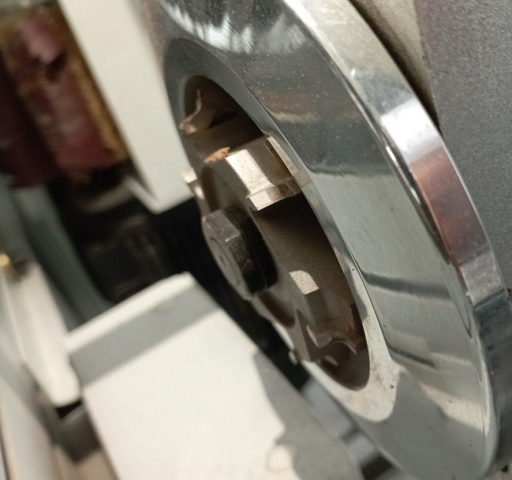

Продольные и торцевые фрезы

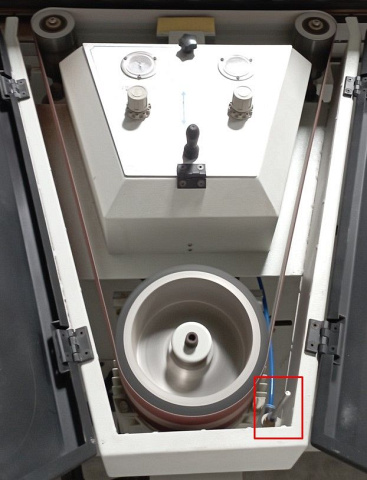

Универсальный шлифовальный узел
Ширина обработки: 80 - 2400 мм
Скорость подачи заготовок: 5 - 20 м/мин
Общая мощность: 20,3 кВт
Вес: 2800 - 3100 кг
Преимущества

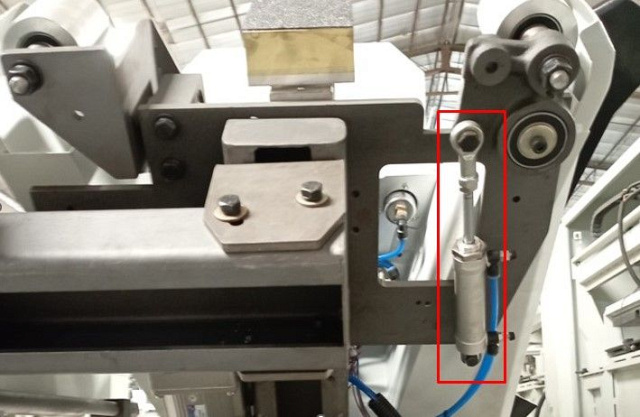

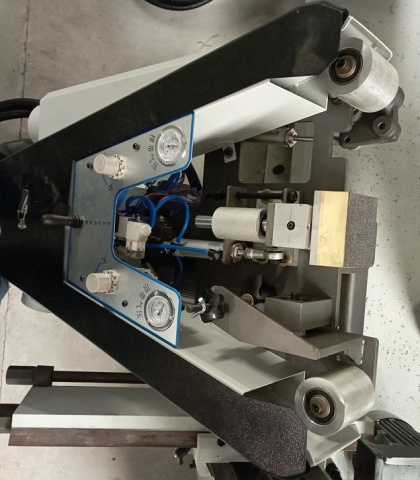

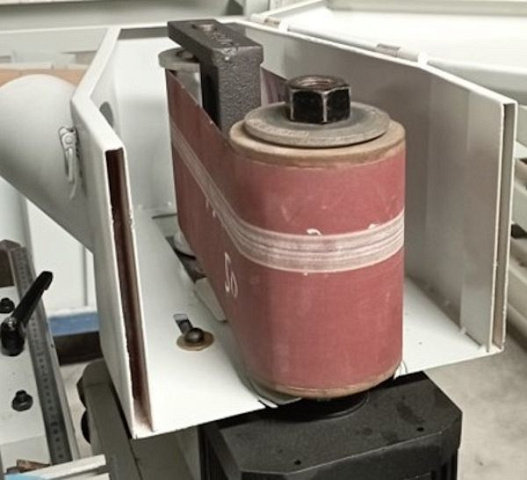

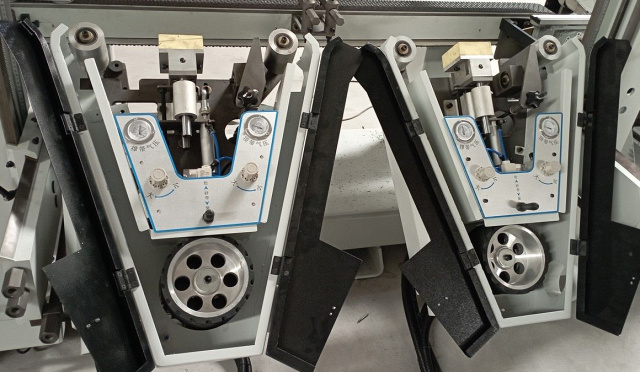

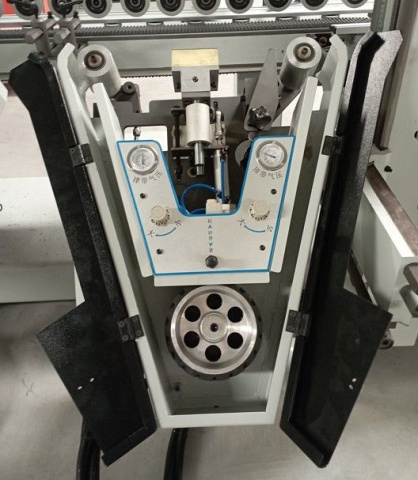

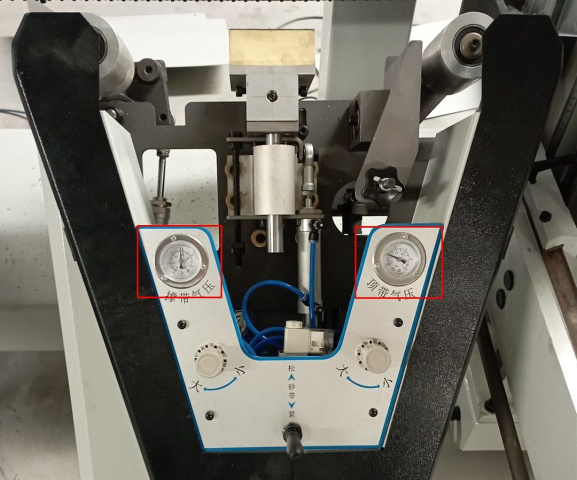

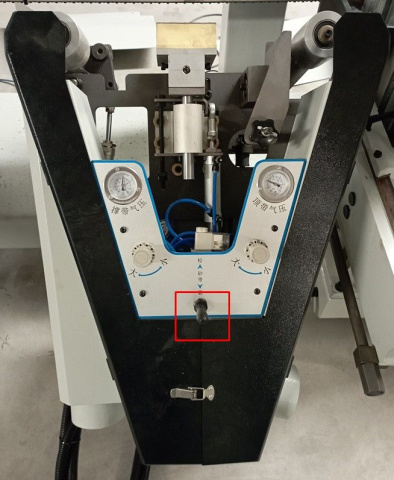

- 2 шлифовальные ленты с пневматическим утюжком
- 2 универсальных шлифовальных узла

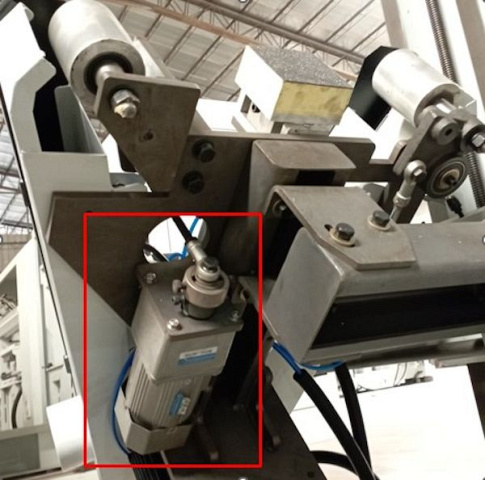

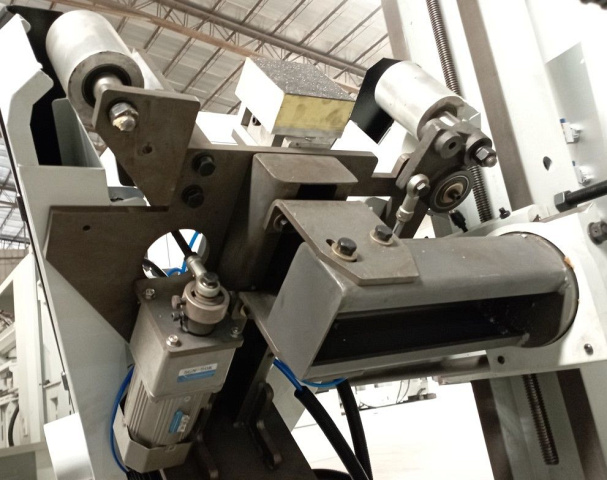

- Наклон шлифовальных узлов
- Лента для надежного прижима заготовки

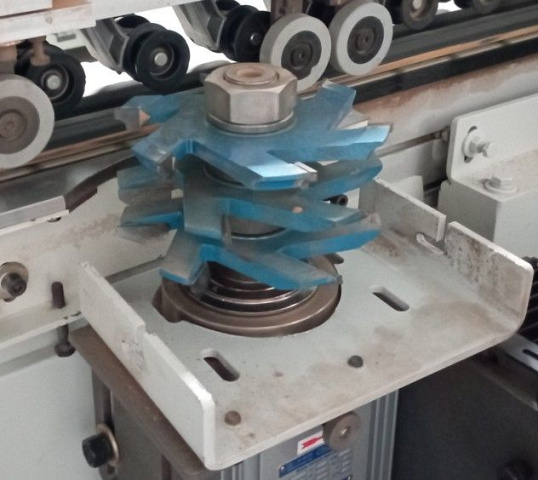

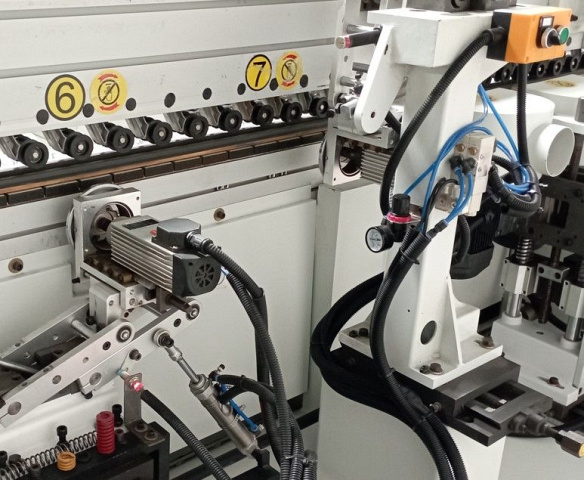

- Фрезерный узел (насадные фрезы)

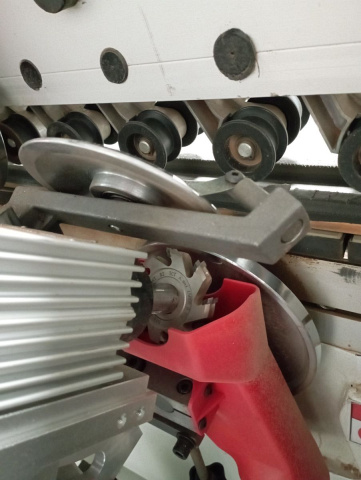

- Продольные фрезы (R1-R5 скругление угла)
- Торцевые фрезы (R1-R5 скругление угла)

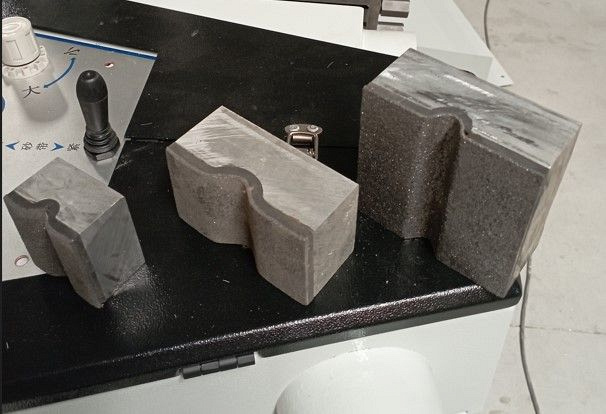

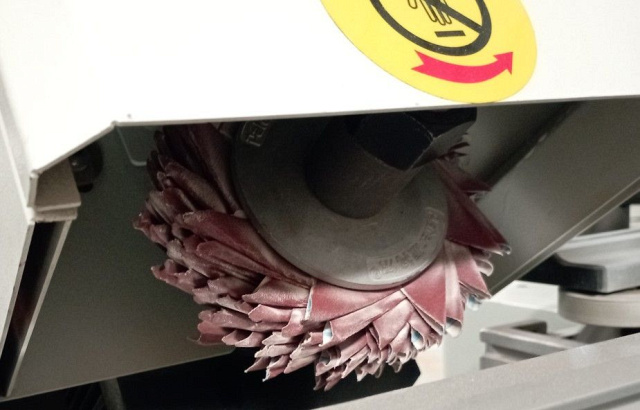

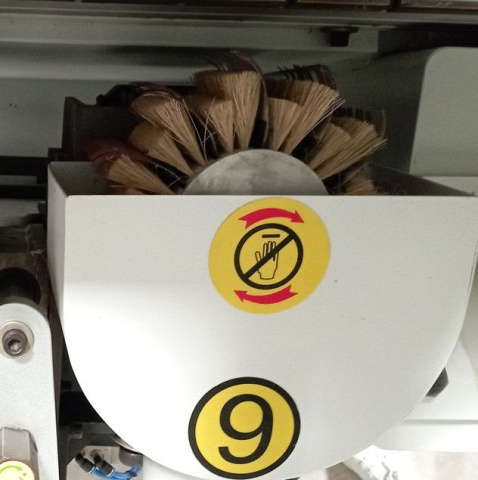

- Возможность установки на универсальный узел: шлифовальная лента, щетка, скотч-брайт, "звездочки"
Модель
X1S2D2L2W2
ДО 442979
X1S2D2L2W2 SERVO
ДО 442980
X2D2L2S2W2
ДО 442981
X2D2L2S2W2 SERVO
ДО 442982
Заготовка, материал
Кромка фасадов
Кромка фасадов
Кромка фасадов
Кромка фасадов
Ширина обработки, мм
80 - 2400
80 - 2400
80 - 2400
80 - 2400
Высота обработки, мм
5 - 70
5 - 70
5 - 70
5 - 70
Скорость подачи заготовки, м/мин
5 - 20
5 - 20
5 - 20
5 - 20
Мощность двигателя подачи, кВт
3,7
3,7
3,7
3,7
Мощность двигателя подъема прижимной балки, кВт
0,55
0,55
0,5
0,5
Рабочее давление, Бар
0,6 - 0,8
0,6 - 0,8
0,6 - 0,8
0,6 - 0,8
Общая установленная мощность, кВт
17,2
20,3
17,2
24,5
Торцевой фрезерный узел мощность, кВт
0,75 х 2
0,75 х 2
0,75 х 2
0,75 х 2
Продольный фрезерный узел мощность, кВт
0,75 х 2
0,75 х 2
0,75 х 2
0,75 х 2
Электроподключение, В / Гц
380 / 50
380 / 50
380 / 50
380 / 50
Количество фрез, шт.
1
1
2
2
Мощность, кВт
5,5
5,5
5,5 x 2
5,5 x 2
Частота вращения фрез, об/мин
7500
7500
7500
7500
Способ настройки
Вручную
Вручную
Размер вала (диаметр х высота), мм
35 х 100
35 х 100
35 х 100
35 х 100
Количество узлов, шт.
2
2
2
2
Мощность, кВт
2,2 x 2
2,2 x 2
2,2 x 2
2,2 x 2
Скорость шлифовальной ленты (инвертор), м/с
300 - 1440
300 - 1440
300 - 1440
300 - 1440
Размер шлифовальной ленты, мм
1980 x 80
1980 x 80
1980 x 80
1980 x 80
Осцилляция шлифовальной ленты, мм
есть
есть
есть
есть
Угол наклона, °
± 45
± 45
± 45
± 45
Количество фрез, шт
2
2
2
2
Мощность, кВт
0,75
0,75
0,75 x 2
0,75 x 2
Частота вращения фрез, об/мин
12 000
12 000
12 000
12 000
Способ настройки
Вручную
Вручную
Вручную
Вручную
Размер вала (диаметр х высота), мм
16 х 20
16 х 20
16 х 20
16 х 20
Количество фрез, шт
1
1
2
2
Мощность, кВт
0,75
0,75
0,75 x 2
0,75 x 2
Частота вращения фрез, об/мин
12 000
12 000
12 000
12 000
Способ настройки
Вручную
Вручную
Вручную
Вручную
Размер вала (диаметр х высота), мм
16 х 20
16 х 20
16 х 20
16 х 20
Количество узлов, шт.
2
2
2
2
Мощность, кВт
1,5 x 2
1,5 x 2
1,5 x 2
1,5 x 2
Размер вала (диаметр x высота), мм
25,4 x 100
25,4 x 100
25,4 x 100
25,4 x 100
Частота вращения (инвертор), об/мин
300 - 1900
300 - 1900
300 - 1900
300 - 1900
Макс. наружный диаметр инструмента, мм
200
200
200
200
Автоматическая компенсация износа шлифовальных кругов
есть (0,04 мм за 1 раз)
есть (0,04 мм за 1 раз)
есть (0,04 мм за 1 раз)
есть (0,04 мм за 1 раз)
Угол наклона, °
± 45
± 45
± 45
± 45
Длина, мм
6800
6800
7600
7600
Ширина, мм
1400
1400
1250
1250
Высота, мм
1500
1500
1550
1550
Вес, кг
2800
2800
3100
3100
