Кромкошлифовальные станки проходного типа EcoWood серии XSDLW X1S2D2L2W2

Код товара: ДО 442979
Поделиться
  • Постоянная экспозиция лаборатории шлифования!
Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Шеф-монтаж: индивидуально !
Гарантия: 12 месяцев
Самая большая
EcoWood
Китай
Другие модели:
X1S2D2L2W2 SERVO X2D2L2S2W2 X2D2L2S2W2 SERVO
  • Ширина обработки
    80 - 2400 мм
  • Скорость подачи заготовки
    5 - 20 м/мин
  • Общая установленная мощность
    17,2 кВт
  • Вес
    2800 кг
Преимущества
  • 2 шлифовальные ленты с пневматическим утюжком
  • 2 универсальных шлифовальных узла
  • Наклон шлифовальных узлов
  • Лента для надежного прижима заготовки
  • Фрезерный узел (насадные фрезы)
  • Продольные фрезы (R1-R5 скругление угла)
  • Торцевые фрезы (R1-R5 скругление угла)
  • Возможность установки на универсальный узел: шлифовальная лента, щетка, скотч-брайт, "звездочки"
Модель
X1S2D2L2W2
ДО 442979
Заготовка, материал
Кромка фасадов
Ширина обработки, мм
80 - 2400
Высота обработки, мм
5 - 70
Скорость подачи заготовки, м/мин
5 - 20
Мощность двигателя подачи, кВт
3,7
Мощность двигателя подъема прижимной балки, кВт
0,55
Рабочее давление, Бар
0,6 - 0,8
Общая установленная мощность, кВт
17,2
Торцевой фрезерный узел мощность, кВт
0,75 х 2
Продольный фрезерный узел мощность, кВт
0,75 х 2
Электроподключение, В / Гц
380 / 50
Количество фрез, шт.
1
Мощность, кВт
5,5
Частота вращения фрез, об/мин
7500
Способ настройки
Вручную
Размер вала (диаметр х высота), мм
35 х 100
Количество узлов, шт.
2
Мощность, кВт
2,2 x 2
Скорость шлифовальной ленты (инвертор), м/с
300 - 1440
Размер шлифовальной ленты, мм
1980 x 80
Осцилляция шлифовальной ленты, мм
есть
Угол наклона, °
± 45
Количество фрез, шт
2
Мощность, кВт
0,75
Частота вращения фрез, об/мин
12 000
Способ настройки
Вручную
Размер вала (диаметр х высота), мм
16 х 20
Количество фрез, шт
1
Мощность, кВт
0,75
Частота вращения фрез, об/мин
12 000
Способ настройки
Вручную
Размер вала (диаметр х высота), мм
16 х 20
Количество узлов, шт.
2
Мощность, кВт
1,5 x 2
Размер вала (диаметр x высота), мм
25,4 x 100
Частота вращения (инвертор), об/мин
300 - 1900
Макс. наружный диаметр инструмента, мм
200
Автоматическая компенсация износа шлифовальных кругов
есть (0,04 мм за 1 раз)
Угол наклона, °
± 45
Длина, мм
6800
Ширина, мм
1400
Высота, мм
1500
Вес, кг
2800
Назначение

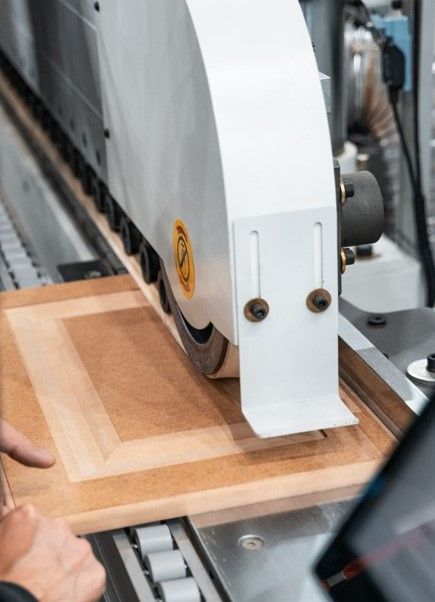

Станок предназначен для шлифования в автоматическом проходном режиме прямых и профильных кромок мебельных фасадов, и других мебельных деталей. Шлифование осуществляется на изделиях из МДФ, заготовках из массива древесины, шпонированных деталях, по грунту и по нанесенному ЛКМ (промежуточное шлифование).


Область применения

Станок применяется на средних и крупных мебельных, оконных, дверных производствах, также широко применяется на предприятиях, выпускающих рамочные фасады.

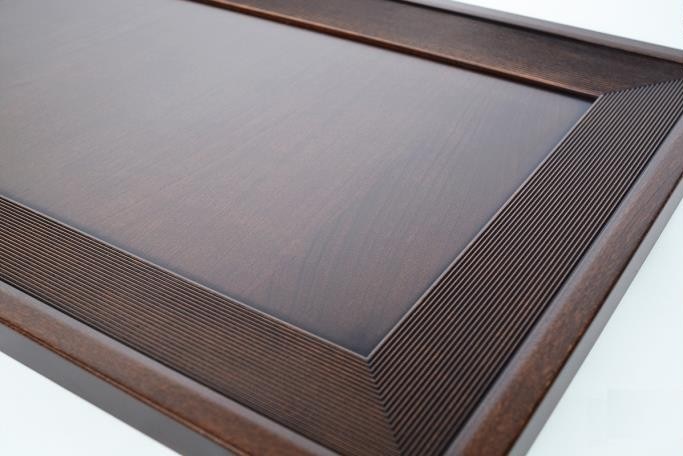

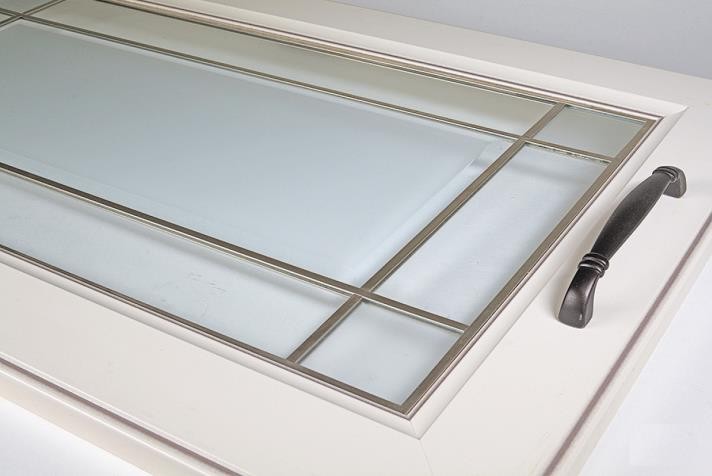

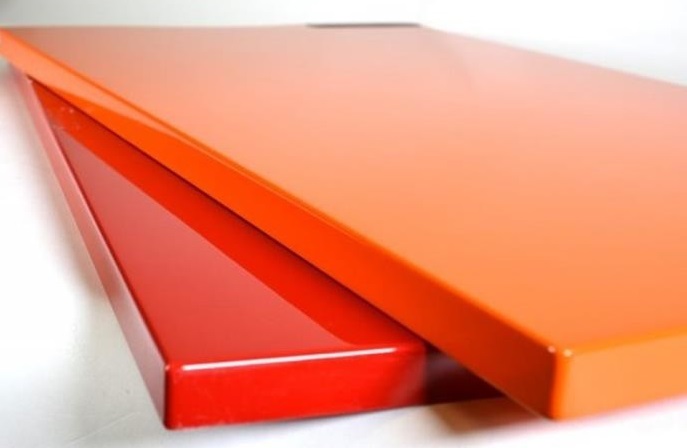

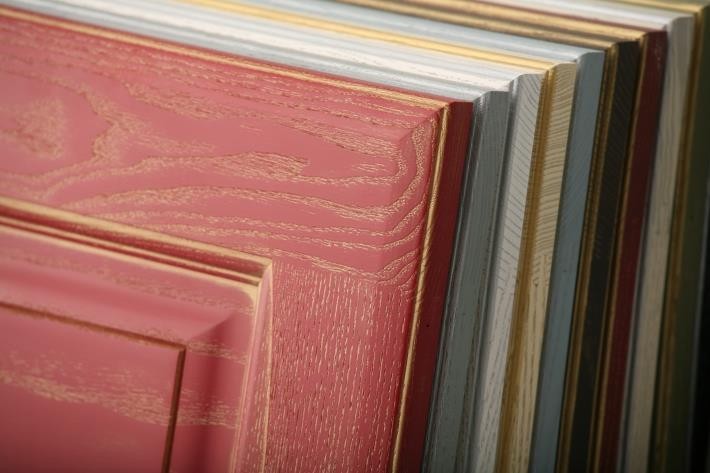

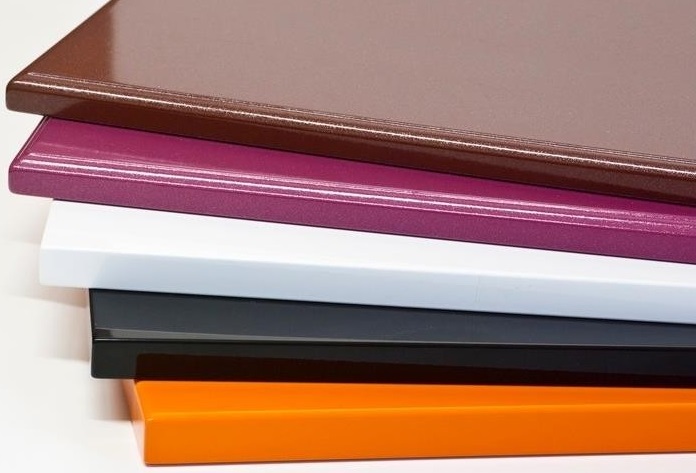

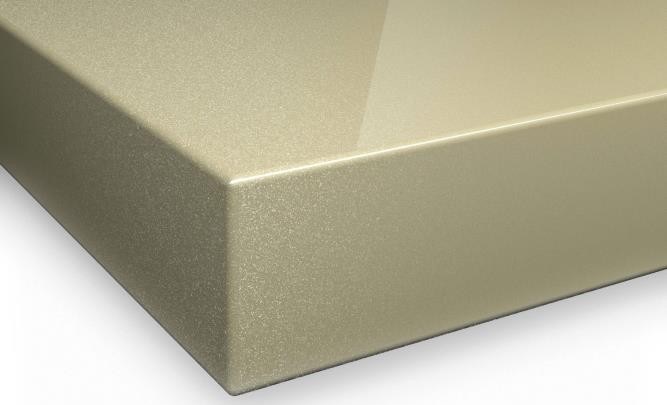

Получаемые изделия

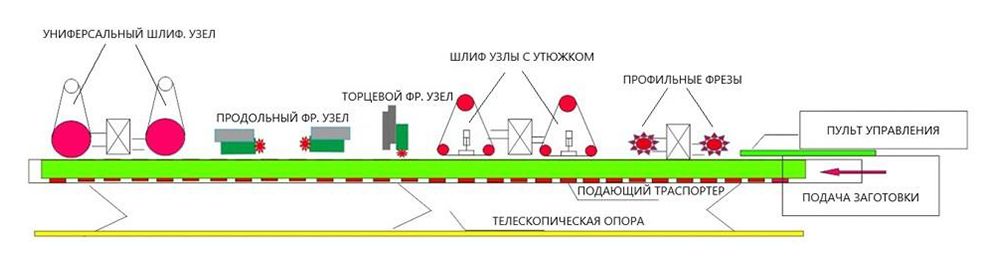

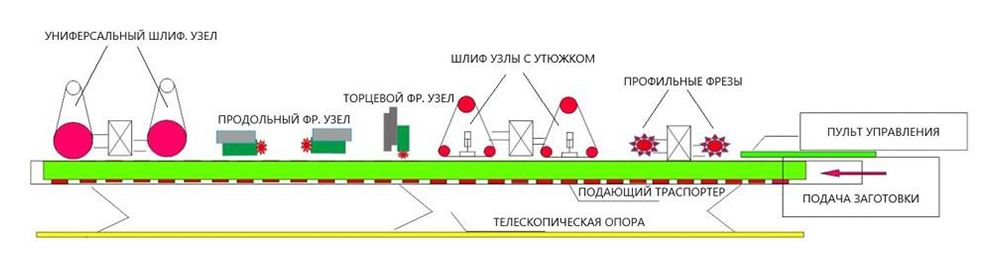

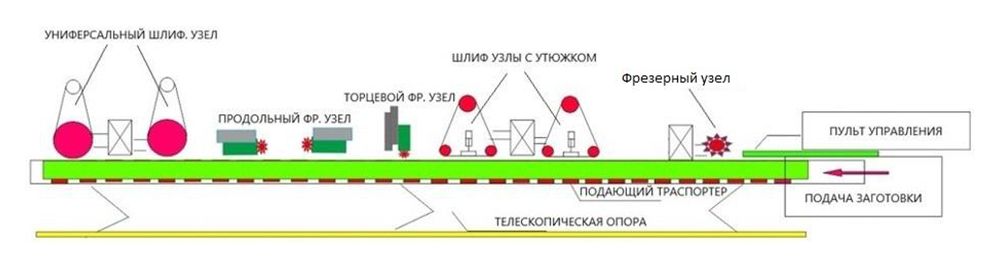

Схемы обработки
Конструктивные особенности

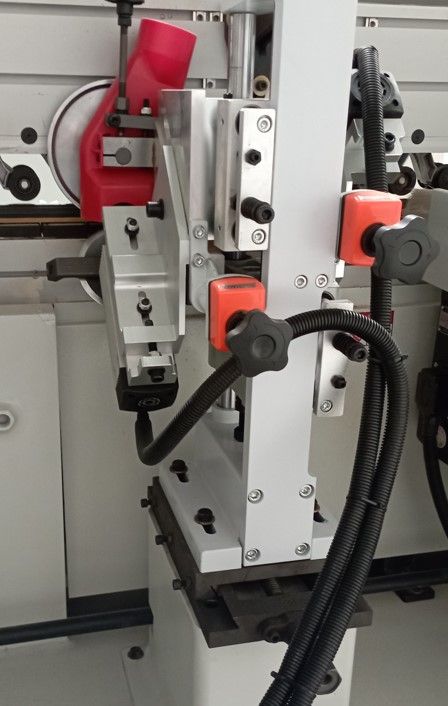

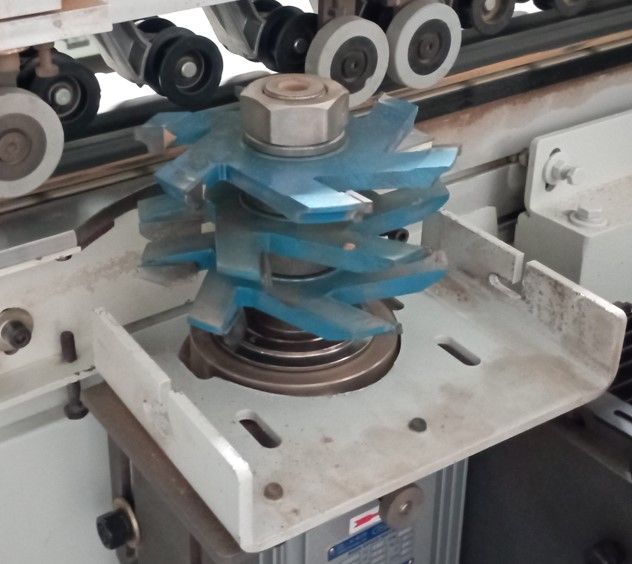

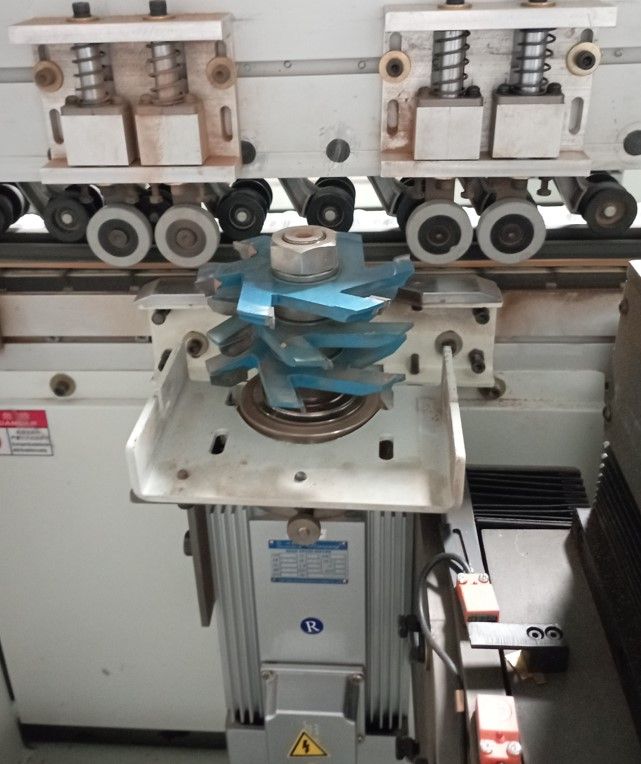

Предназначен для фрезерования профилей кромок мебельных деталей и фасадов. Настройка фрез и их позиционирование осуществляются в ручную по удобным счетчикам. На фрезерный шпиндель можно установить до 3-х групп фрез.

*Опционально можно установить серво двигатели на фрезерные узлы, позиционирование будет осуществляться с панели PLC.

*Фрезы находятся в защитных кожухах, на фото кожухи сняты.

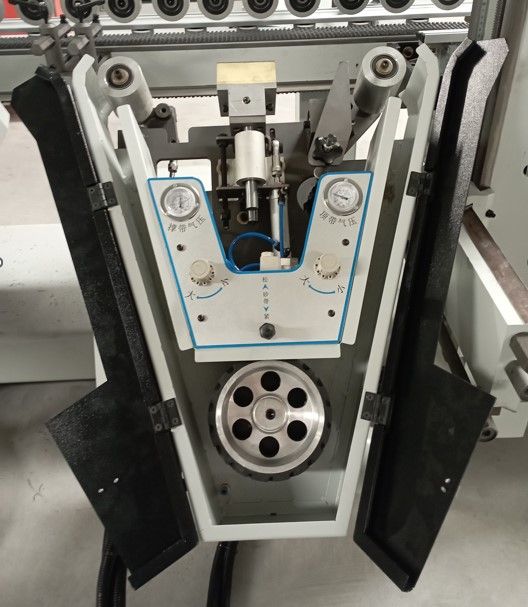

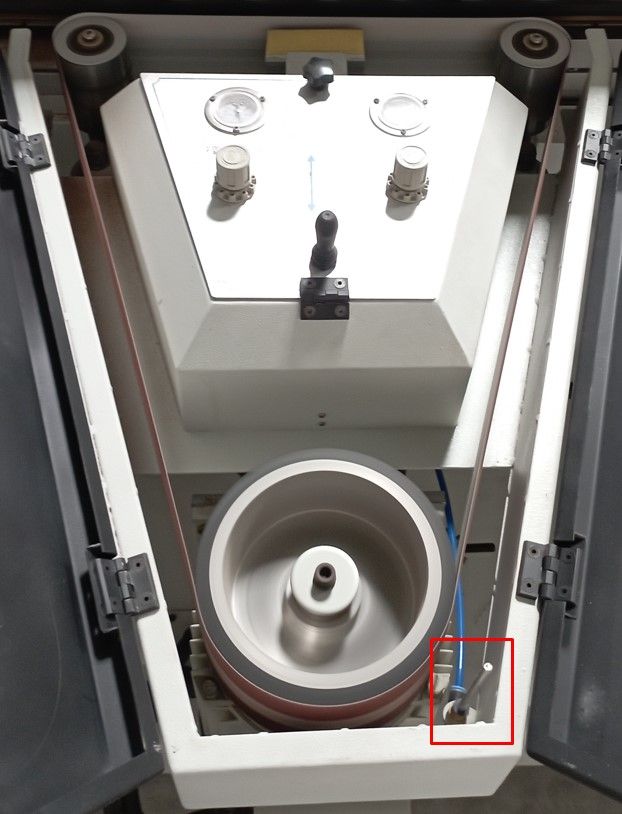

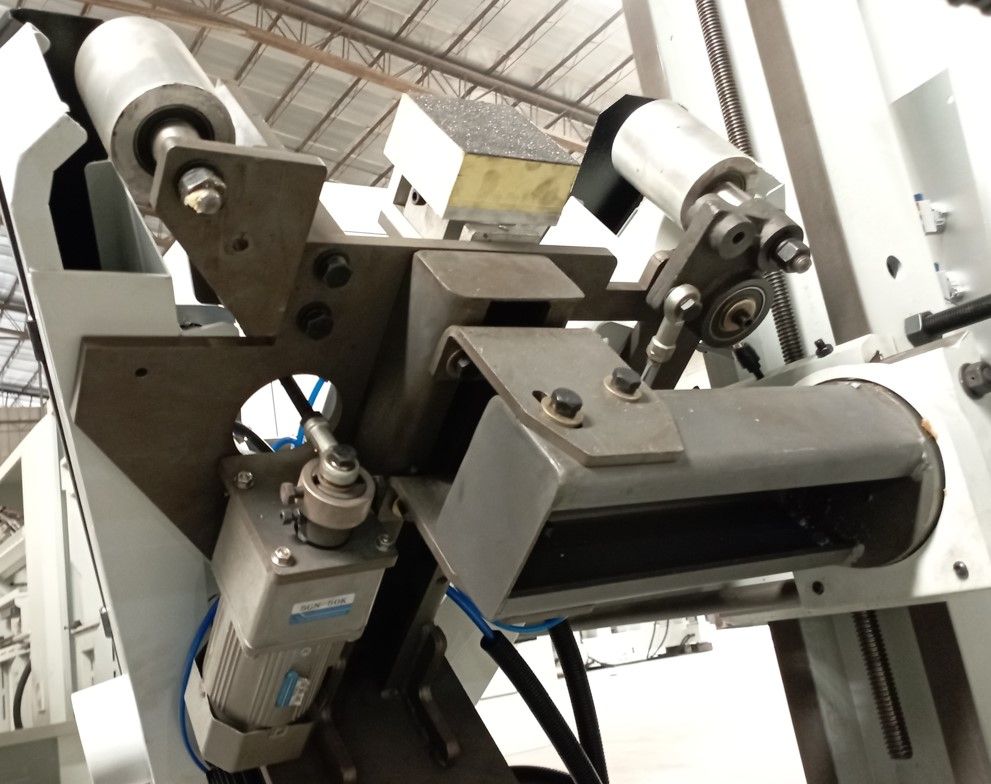

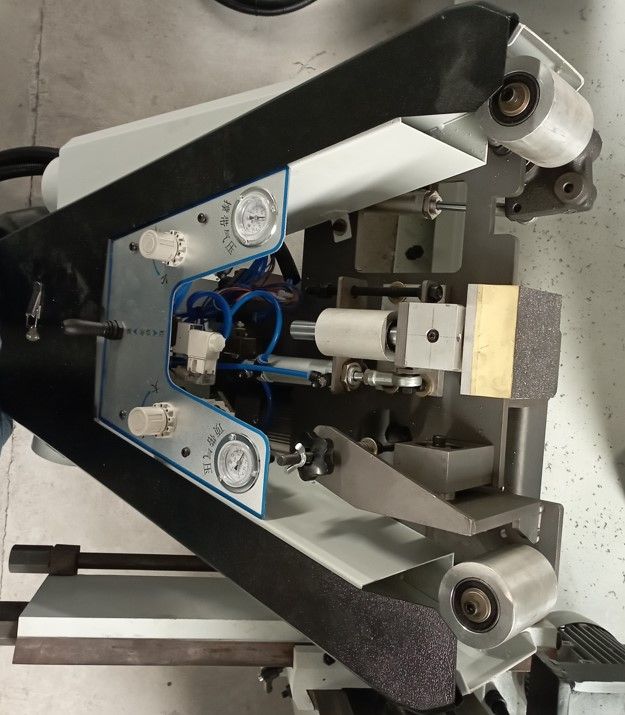

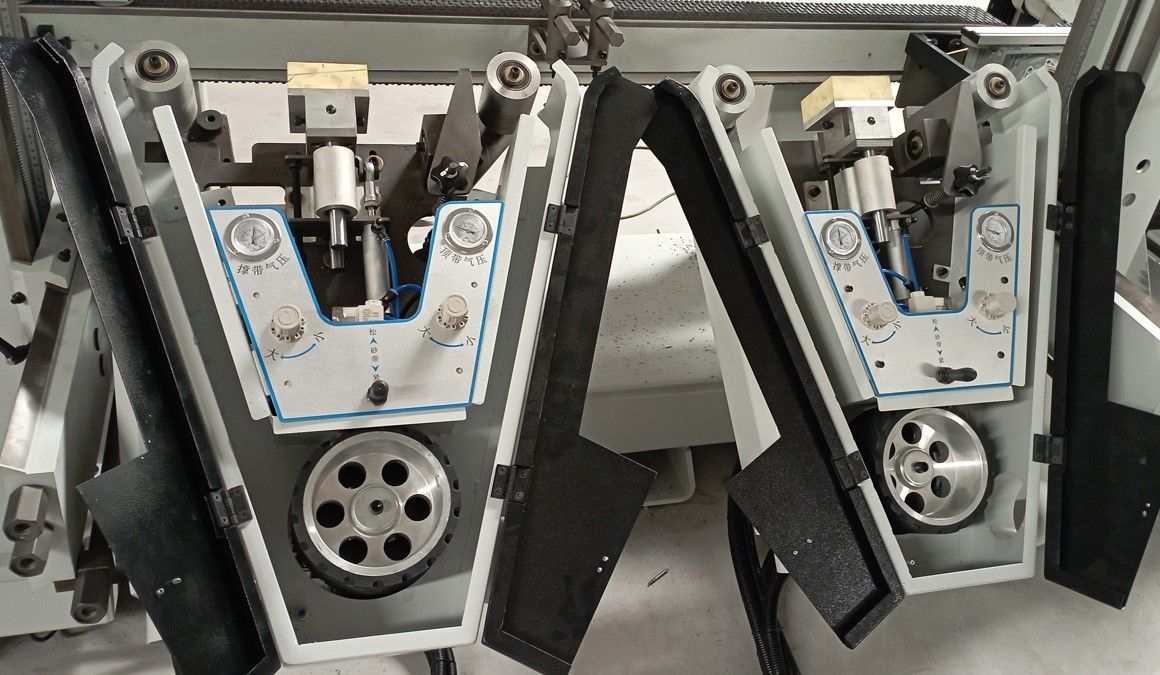

Шлифовальный узел с пневматическим утюжком служит для выравнивания поверхности кромки и устранения дефектов механической обработки (волна, ступенька) подготовив ее для качественного нанесения ЛКМ. Сила прижатия утюжка, момент включения/отключения регулируются, что исключает перешлифовку и сбивание углов при входе заготовки в зону работы узла.

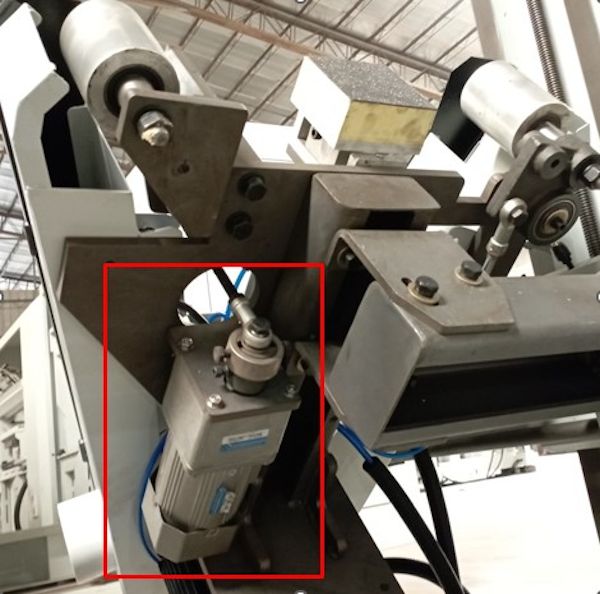

Автоматическая осцилляция предотвращает смещение ленты и повышает качество шлифования, а интеллектуальное движение прижимного утюжка предотвращает захват и блокировку шлиф ленты в станке. Скорость шлиф ленты регулируется инвертором в диапазоне от 5 до 25 м/мин. Это обеспечивает гибкость настроек и позволяет шлифовать массив, шпонированные изделия, МДФ, грунты, лаки, гипс и другие материалы.

Максимальная ширина шлифования 80 мм (опция 130 мм). Длина шлифовальной ленты 1980 мм

Узел имеет возможность наклона +/- 45°

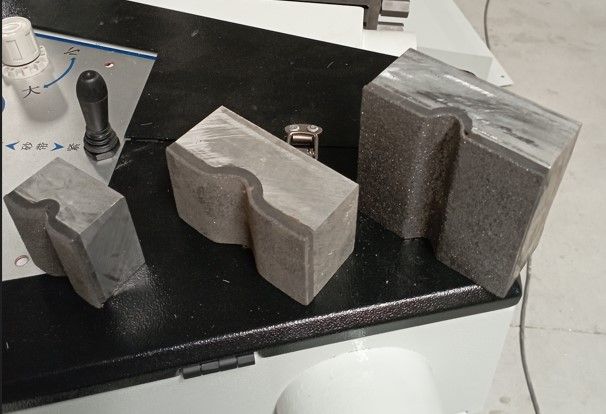

Под заказ утюжек может быть профильным с графитовым покрытием для шлифования сложных профильных деталей.

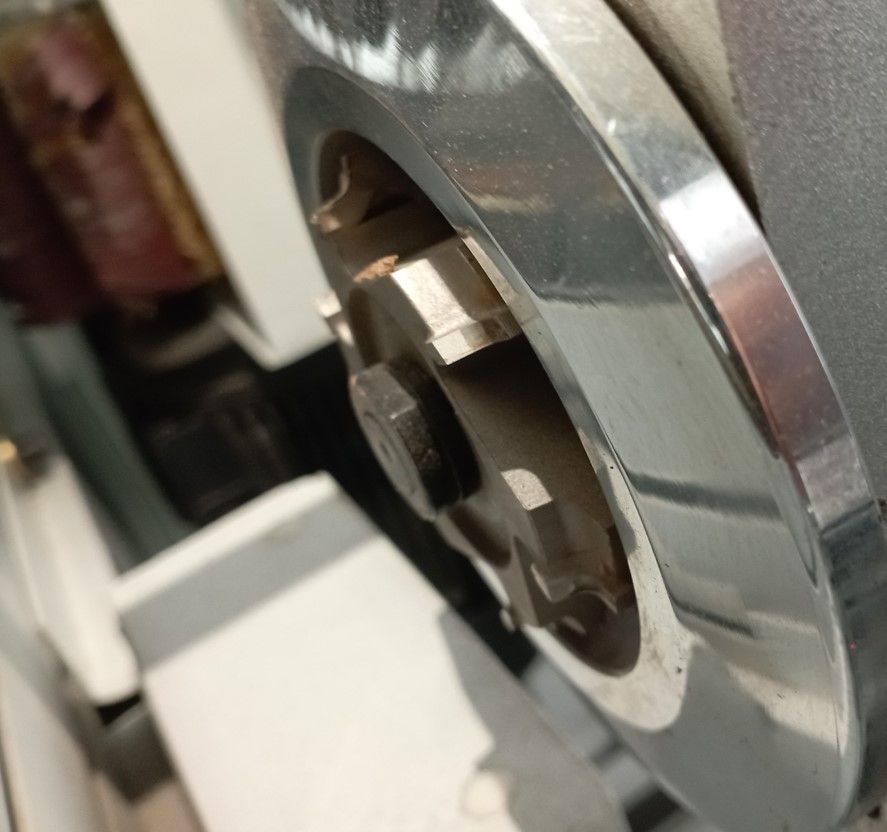

Применяется для формирования радиуса на продольной части заготовки (R3 и ниже). Состоит из двух высокоскоростных двигателей.

1й двигатель фрезерует продольно верхнюю часть кромки.

2й двигатель фрезерует продольно нижнюю часть кромки.

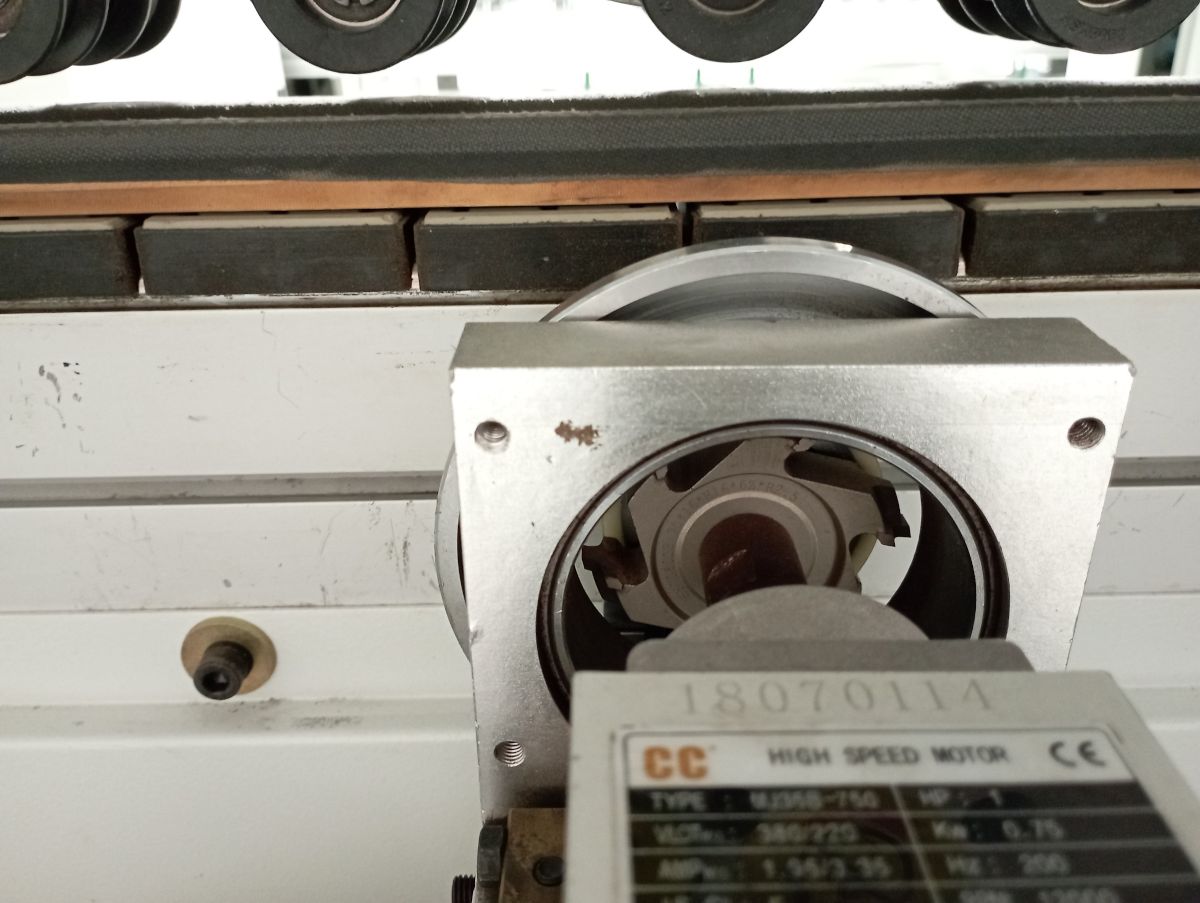

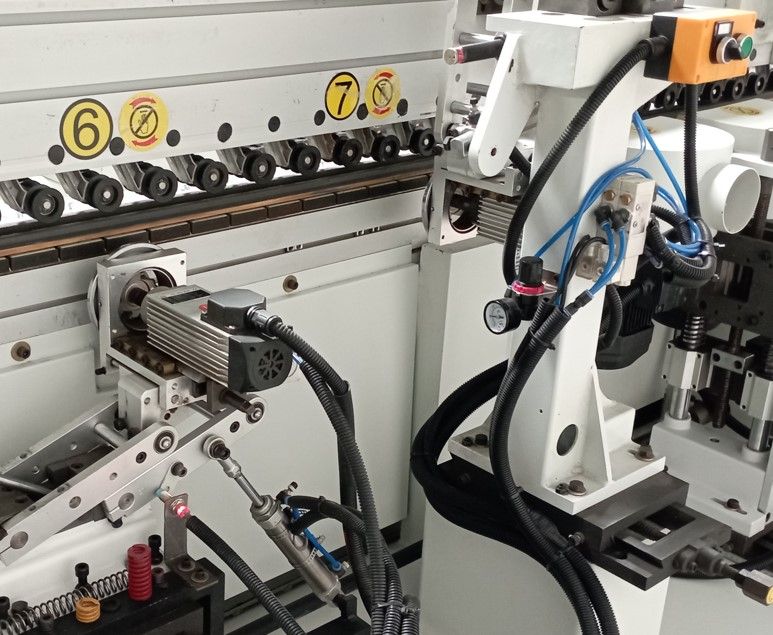

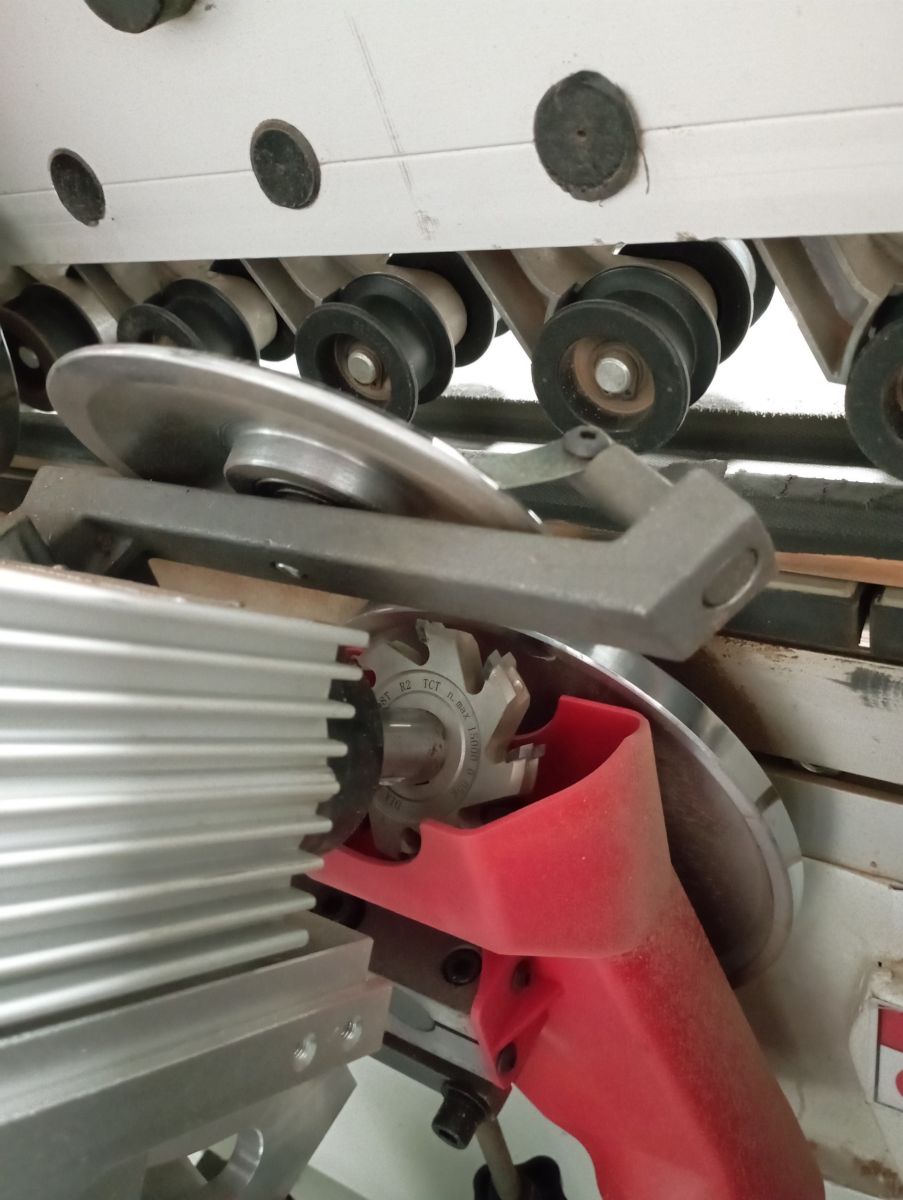

Применяется для формирования радиуса на торце заготовки (R3 и ниже). Состоит из 2х высокоскоростных двигателей имеющих антискольную функцию:

1й двигатель фрезерует заготовку сверху вниз до середины.

2й двигатель фрезерует оставшуюся часть снизу вверх.

Такая компоновка позволяет избежать сколов как снизу так и сверху.

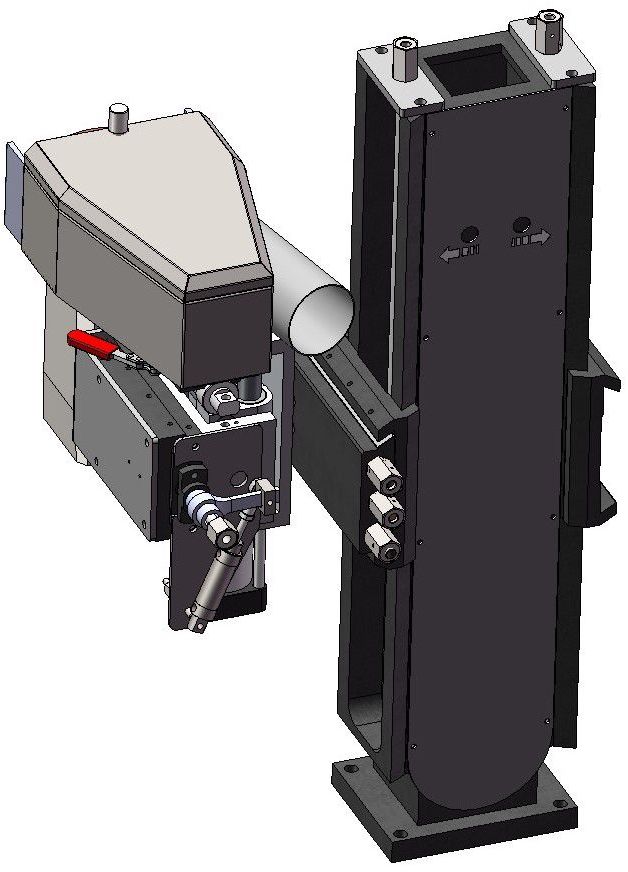

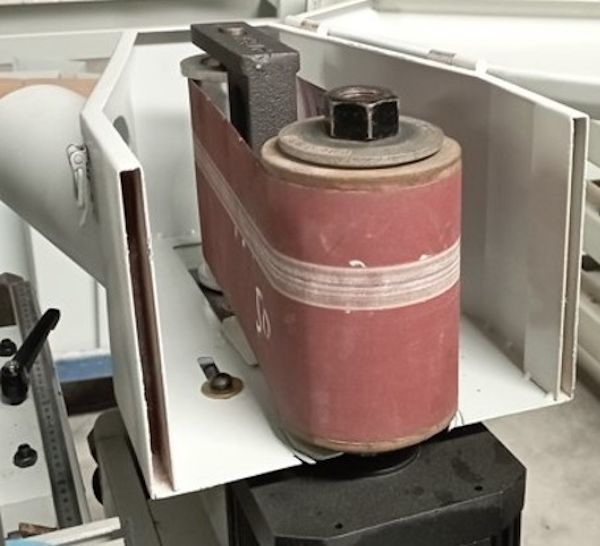

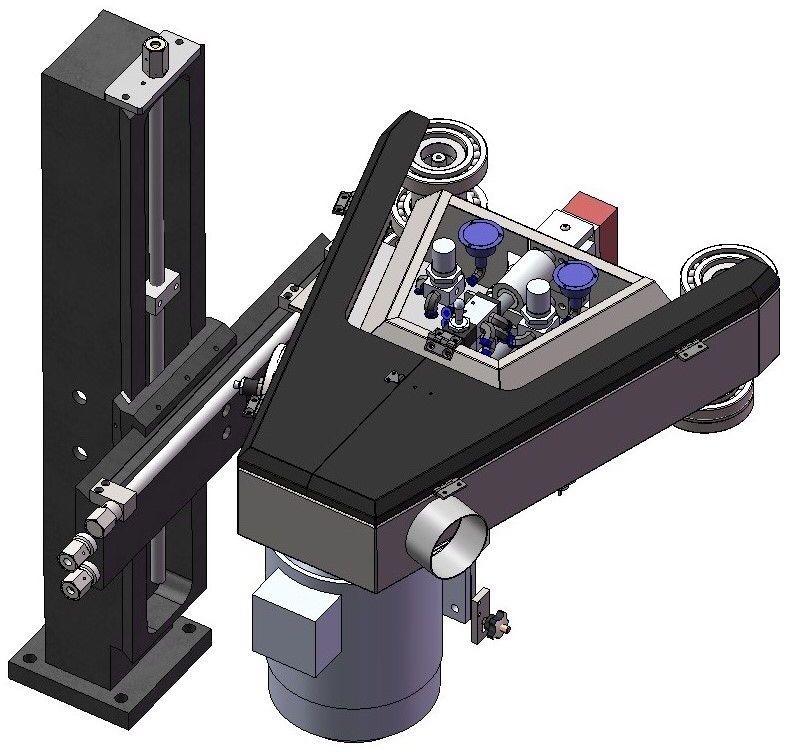

Шлифовальные узлы с гибкими настройками и возможностью наклона +/- 45°. На узлы могут быть установлены различные виды шлифовального инструмента в зависимости от задачи (узел при этом не меняется):

  • Шлифовальная лента + мягкий ролик: применяется для шлифования плоских кромок или поверхностей. Для профилированных или радиусных поверхностей поролоновый ролик может быть спрофилирован.

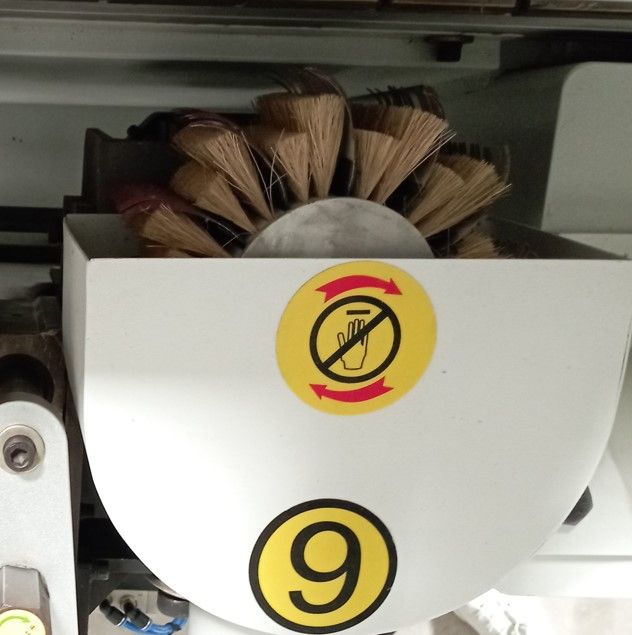

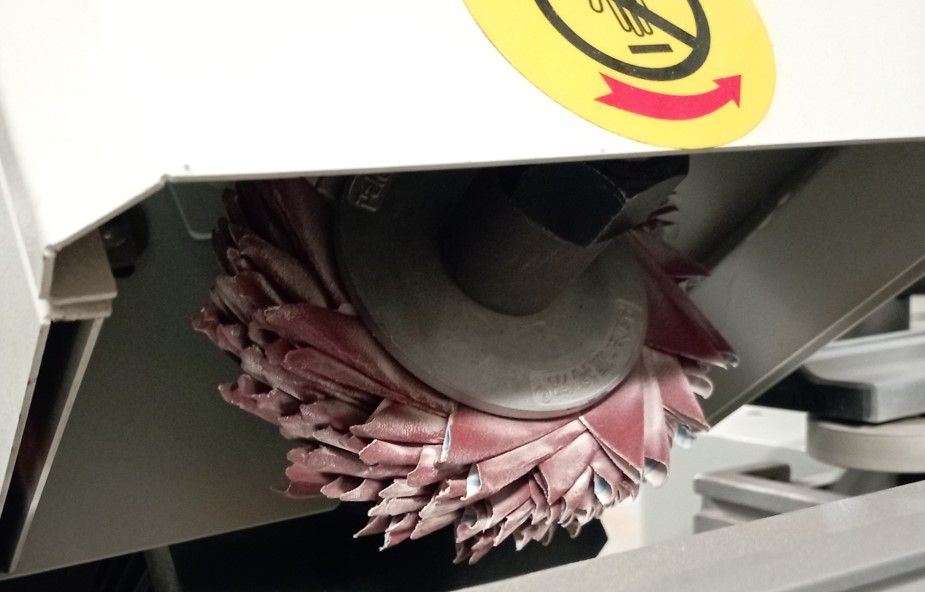

  • Лепестковые щетки: применяются для шлифования профилированных и радиусных кромок.
  • Шлифовальные диски «звездочка»: применяются для шлифования углублений и канавок на профиле для достижения наилучшего результата.
  • Скотч-брайт, в т.ч. профилированный: для достижения идеального результата по сложным профилям может применяться валик скотч-брайт с фрезеровкой контрпрофиля.

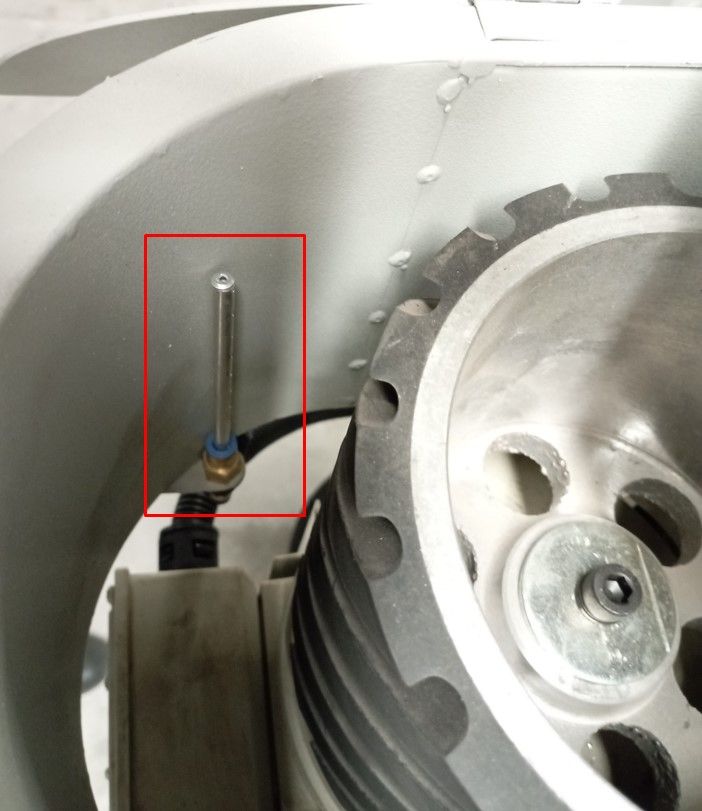

Обеспечивает очистку ленты и охлаждение зёрен абразива в процессе работы для повышения качества шлифования. Повышает ресурс ленты сокращает затраты на абразив и повышает производительность станка.

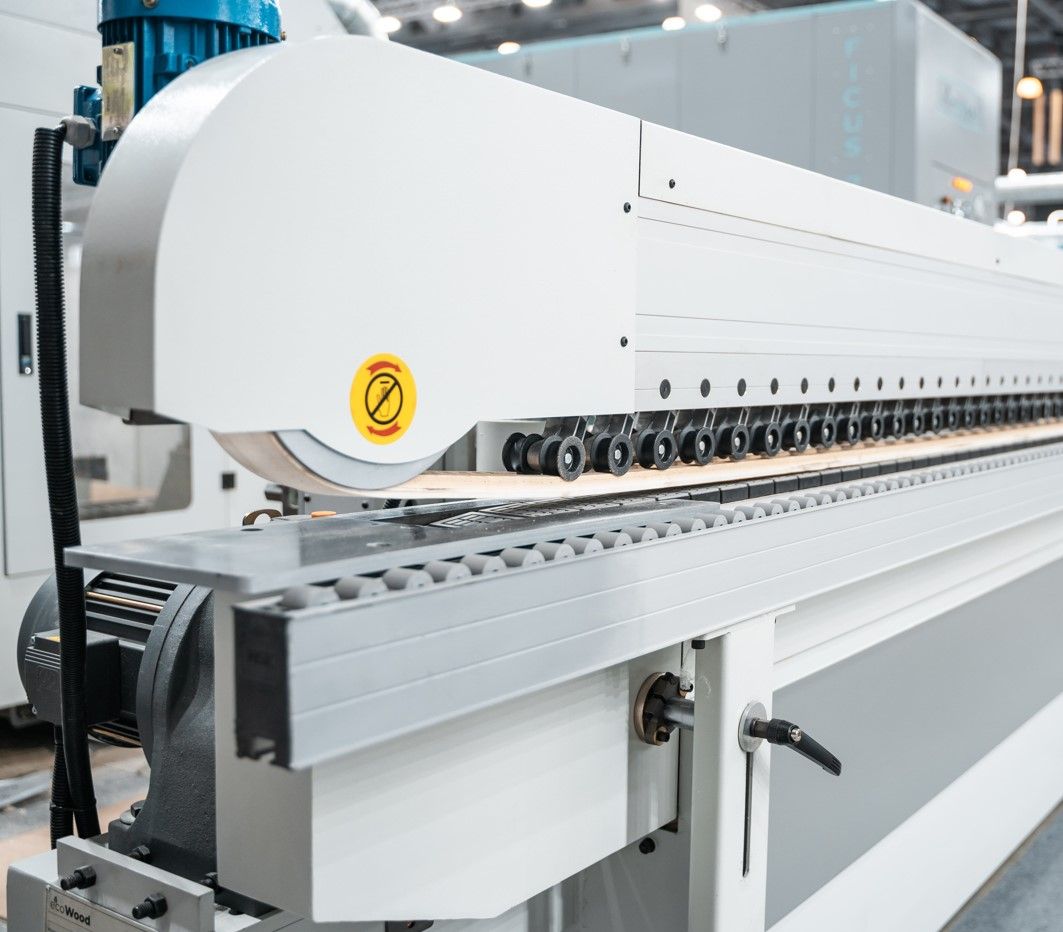

Прижим заготовки осуществляется ремнем по всей длине транспортера, что исключает смещение заготовки благодаря большому пятну контакта ремня с поверхностью изделия (в отличии от станков с прижимом роликами). Звенья транспортера обрезиненные. Скорости подачи 5 - 25 м/мин (инвертор) – задается с панели управления.

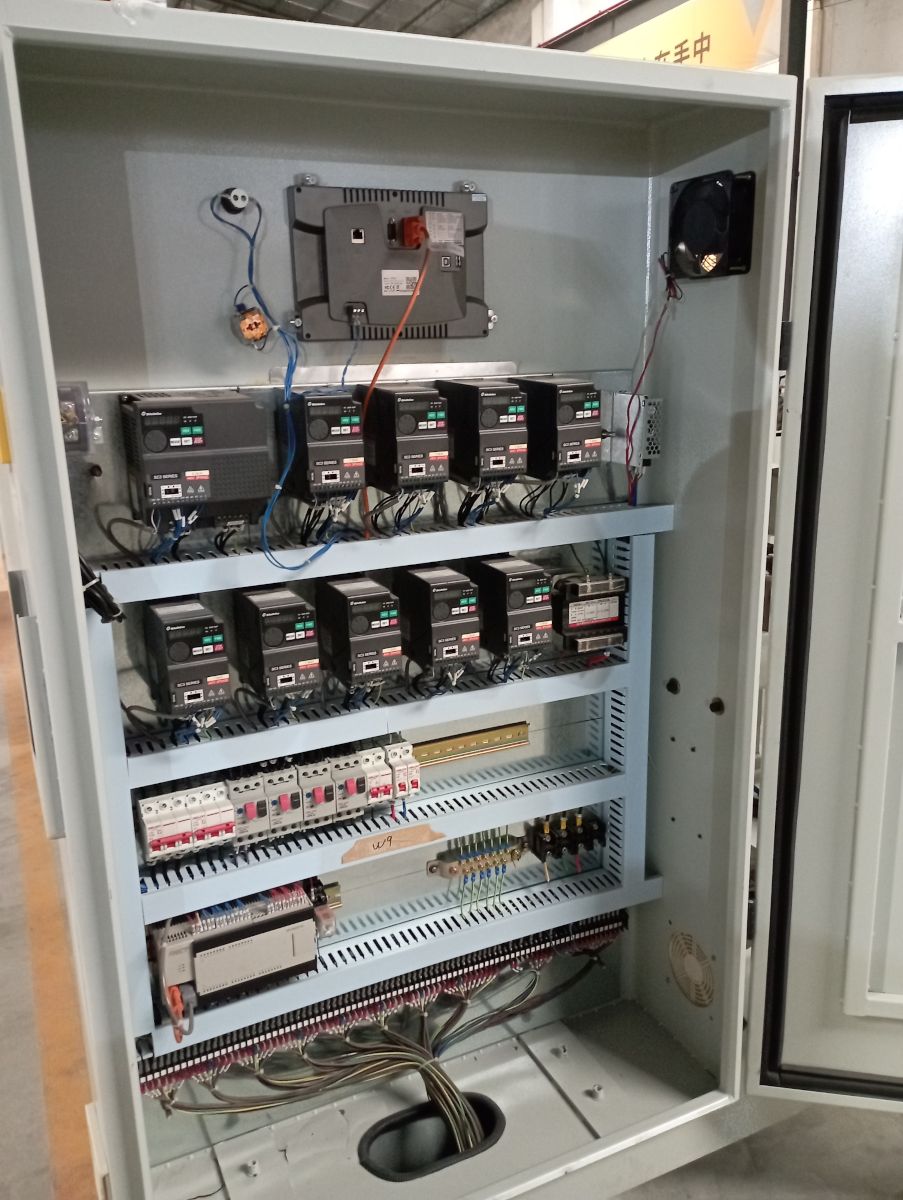

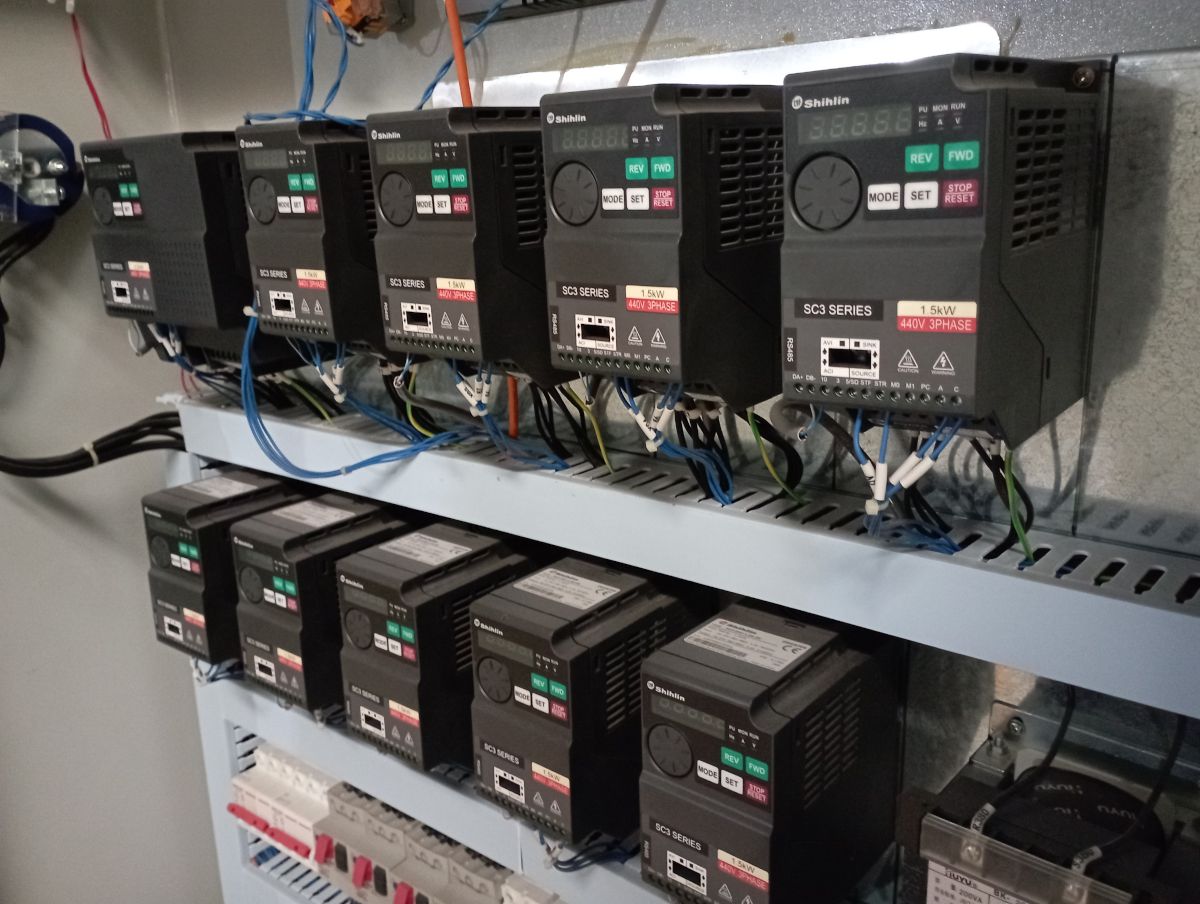

PLC панель управления и электрический шкаф на отдельной стойке в пылезащищенном корпусе. Электрокомпоненты ведущих мировых производителей.

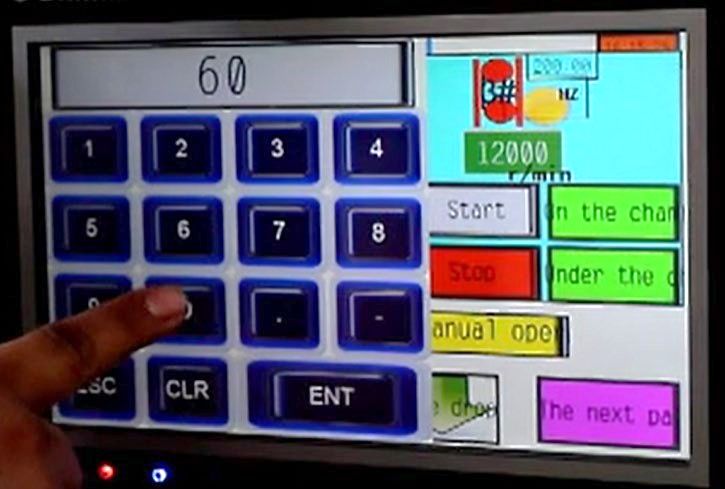

Удобное управление с PLC контроллера. На одном дисплее устанавливаются все параметры обработки:

  • Включение / выключение узлов.
  • Скорость подачи заготовки.
  • Скорость вращения узлов.
  • Высота заготовки/

Значительно повышает качество обработки. Зерна абразива не оставляют полос, т.к. равномерно вырабатываются перемещаясь по заготовке.

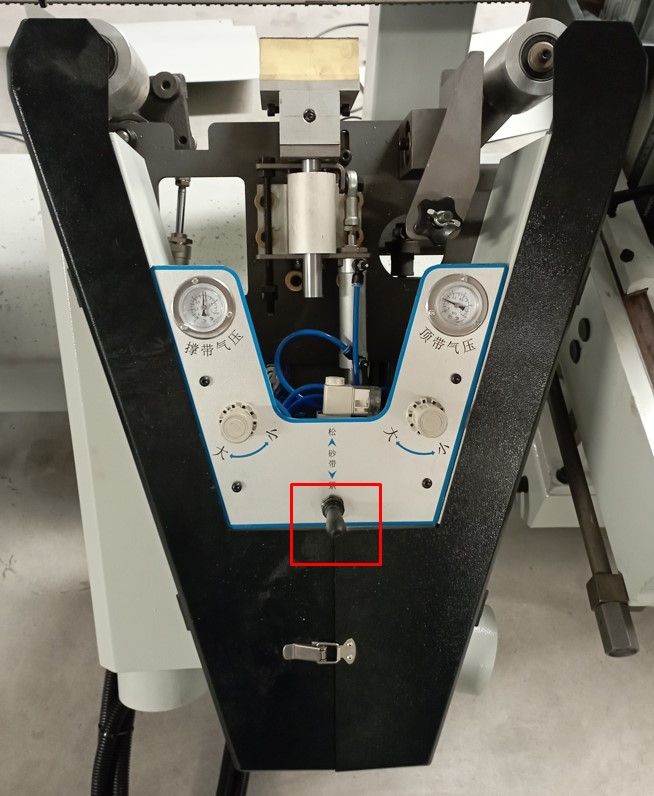

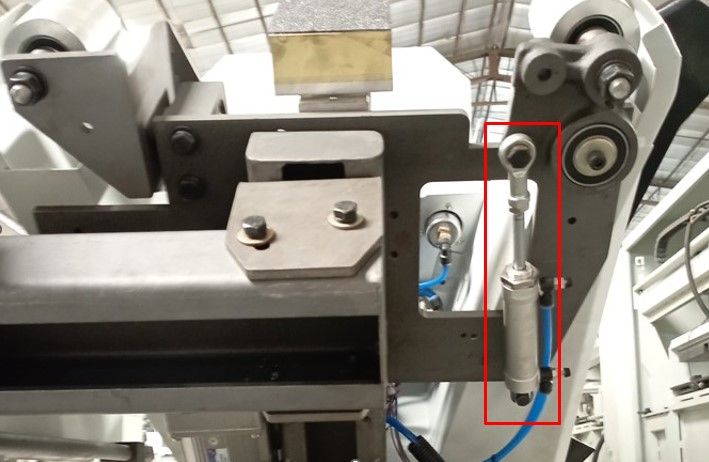

Пневматическая система гарантирует стабильное натяжение и исключает проскальзывание лент или их разрыв. Натяжение/ослабление лент быстро осуществляется поворотом переключателя, что минимизирует время на замену лент и увеличивает производительность станка

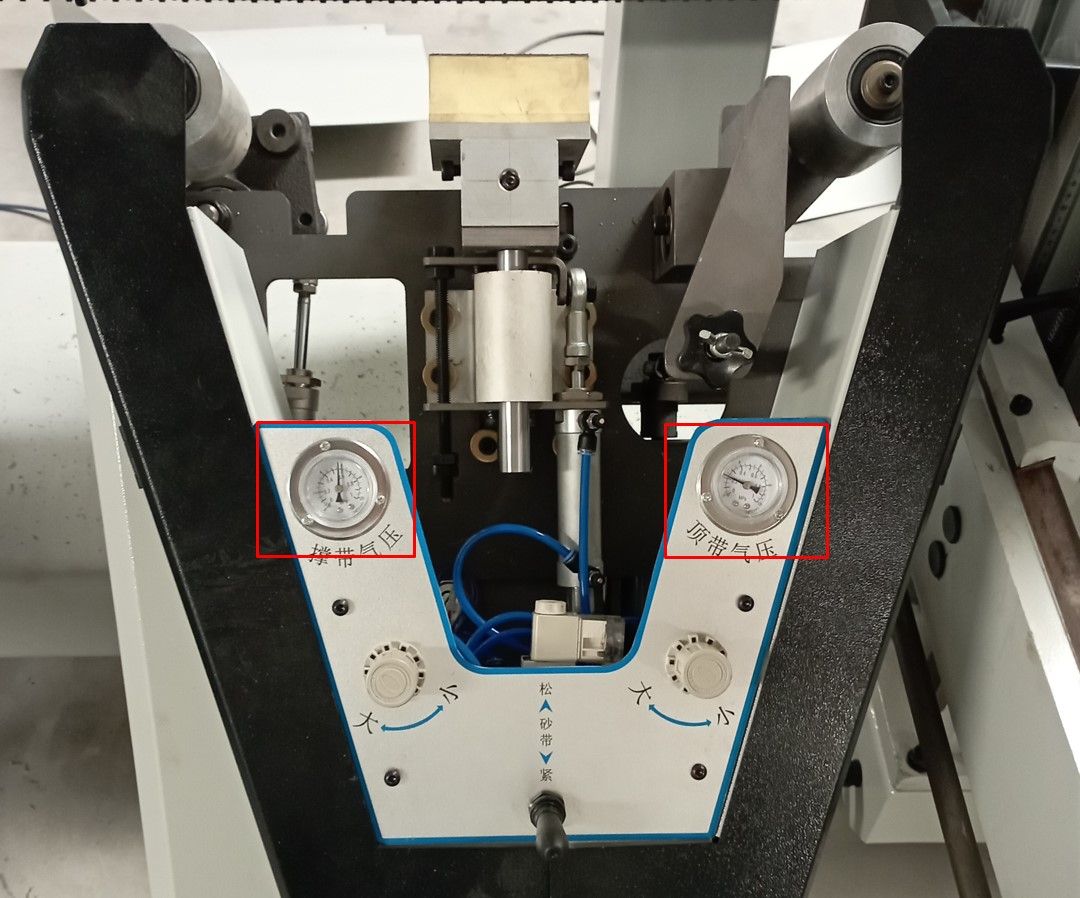

Независимая настройка натяжения шлифовальной ленты и силы прижима утюжка, позволяет подобрать оптимальные параметры для качественного шлифования, различных материалов:

  • МДФ.
  • Грунт.
  • Шпон.
  • Массив.
  • ЛКМ.
  • И др.

Все шлифовальные узлы с гибкими настройками и возможностью наклона +/- 45°. Позволяют настроить станок под качественную шлифовку сложных профилей кромки.

Комплектация
Дополнительная

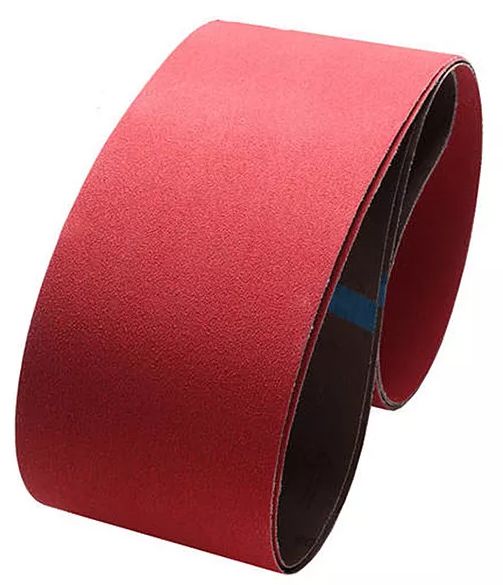

На бумажной или тканевой основе. Подбираются в соответствии с задачей заказчика. Отличаются высоким качеством обработки и увеличенным ресурсом.

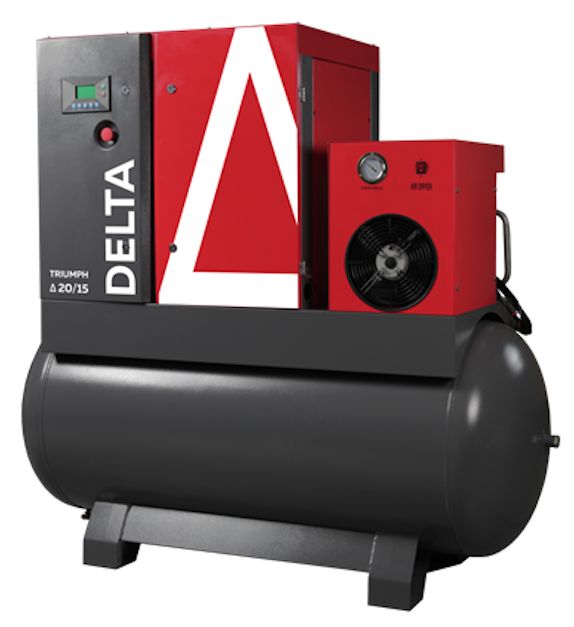

Компания TRIUMPH – немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в т.ч. и винтовые компрессоры.

  • Производительность: 2,03 м³/мин.
  • Мощность: 15 кВт.
  • Давление: 8 Бар.
  • Осушитель: в комплекте.
  • Ресивер: 500 л.

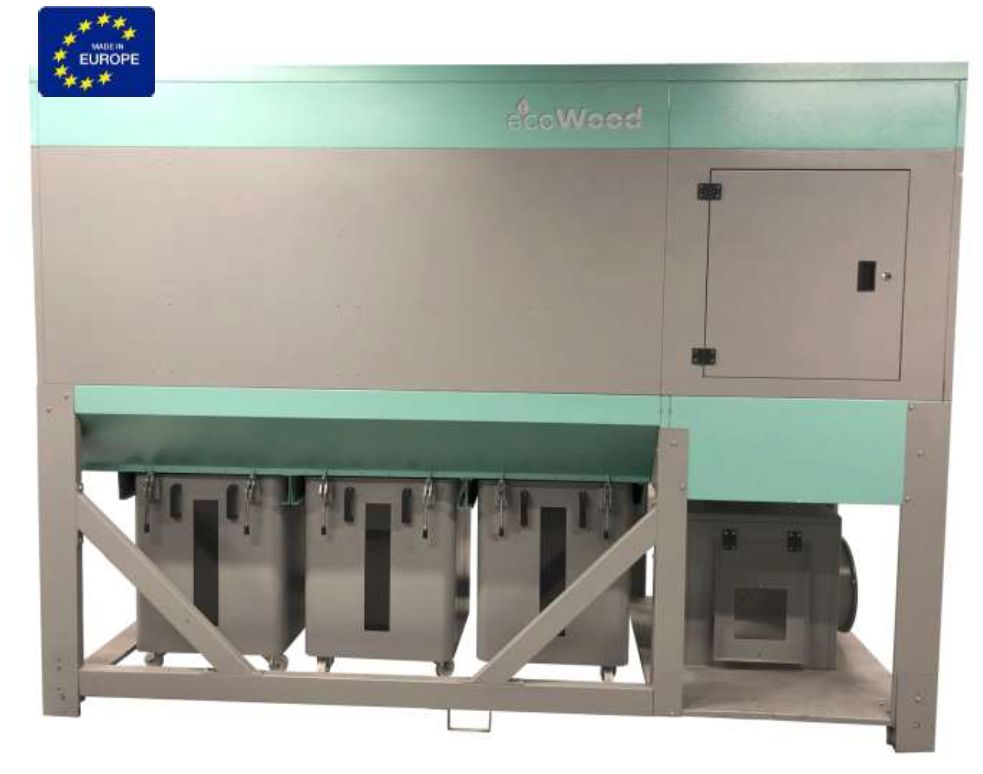

Компактный рукавный фильтр с электромеханическим встряхиванием предназначен для очистки воздуха от сухой неслипающейся пыли, опилок и стружки в центральных системах аспирации. Фильтр устанавливается внутри производственных помещений в основном на мебельных и деревообрабатывающих производствах.

  • Производительность: 10 000 м³/час.
  • Напор: 3000 Па.
  • Мощность: 11 кВт.
  • Количество накопителей: 3 шт.
