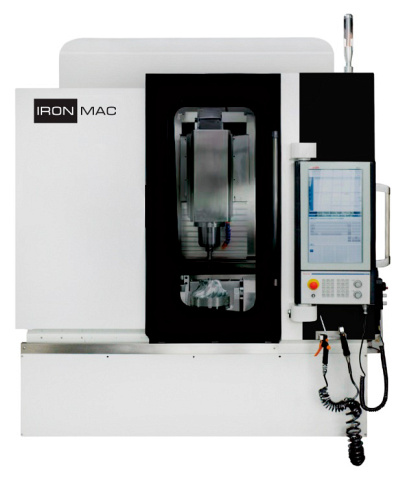

Фрезерный обрабатывающий центр IRONMAC IMU-5X 600L
Тип 5-ти осевой обработки: наклонно-поворотный стол

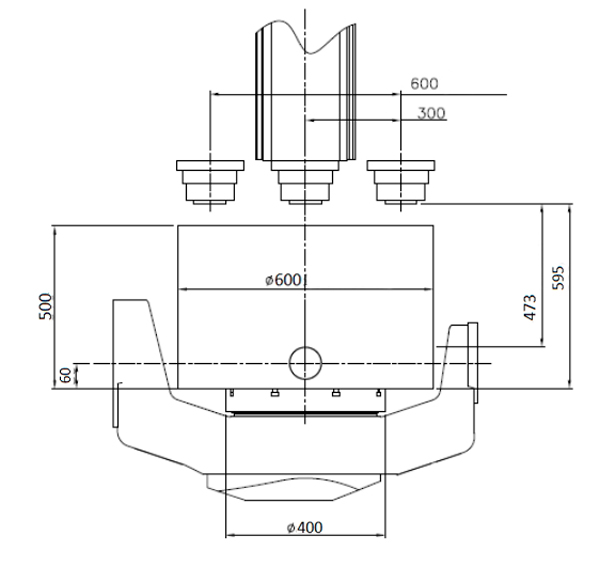

Размер рабочего стола: Ø 400 мм

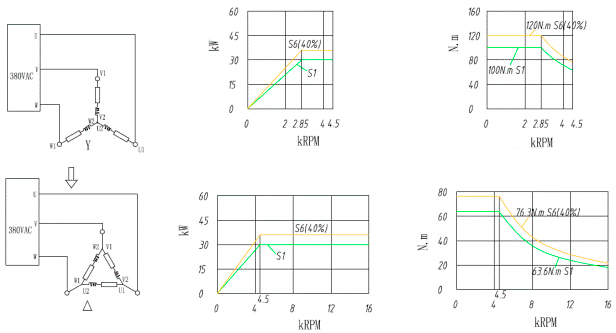

Мощность: 30 / 38 кВт
Вес: 15 000 кг
- Русскоязычная система ЧПУ ЦТО CNC X5

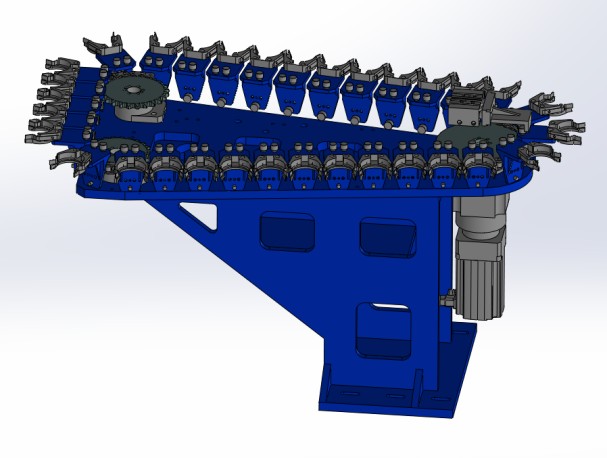

- Инструментальный магазин 48 позиций

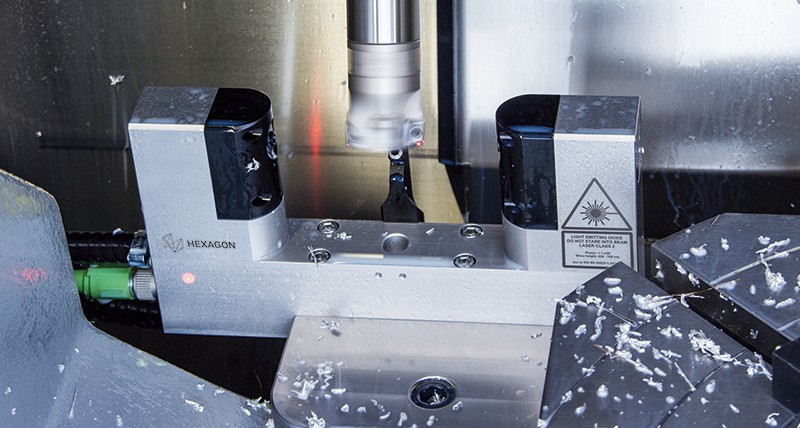

- Лазерная система измерения инструмента Hexagon

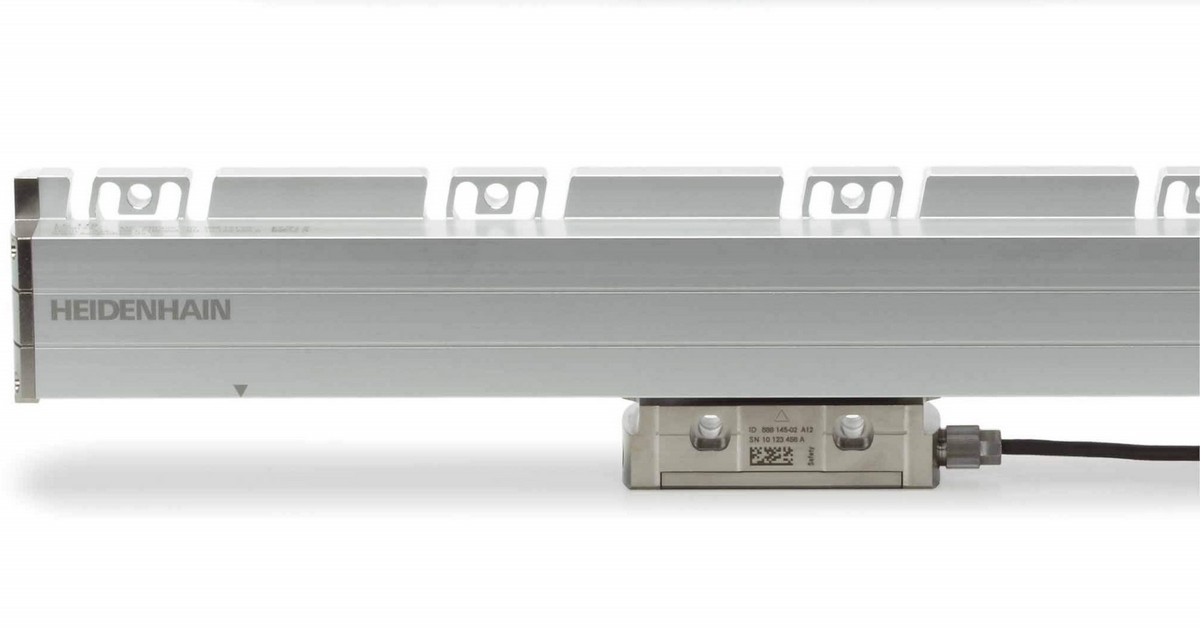

- Оптические линейки по осям X / Y / Z - точность позиционирования 3 мкм
- Скорость линейных перемещений X / Y / Z - 60 / 60 / 60 м/мин
Фрезерный обрабатывающий центр IRONMAC IMU-5X 600L обеспечивает комплексную* обработку корпусных изделий и заготовок в форме тел вращения сразу с пяти сторон за один установ.
Станок выполняет высокоточную** обработку деталей из стали, алюминия, жаропрочных и нержавеющих сплавов.

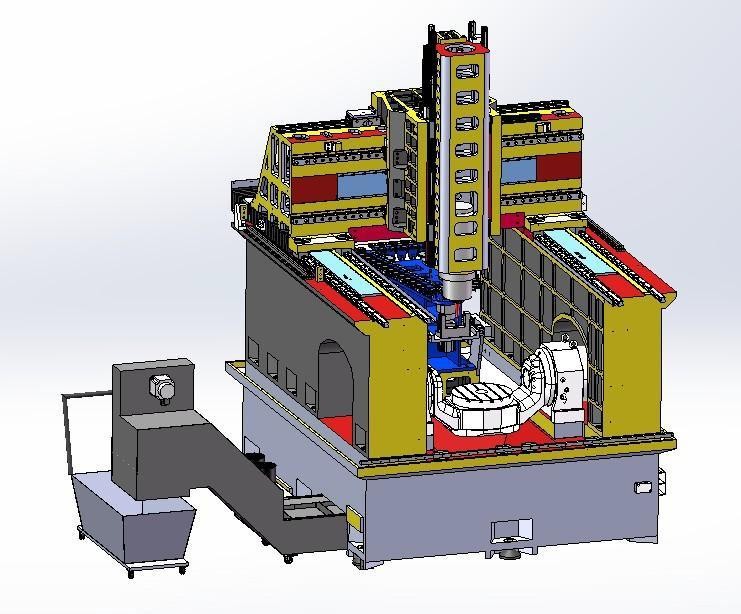

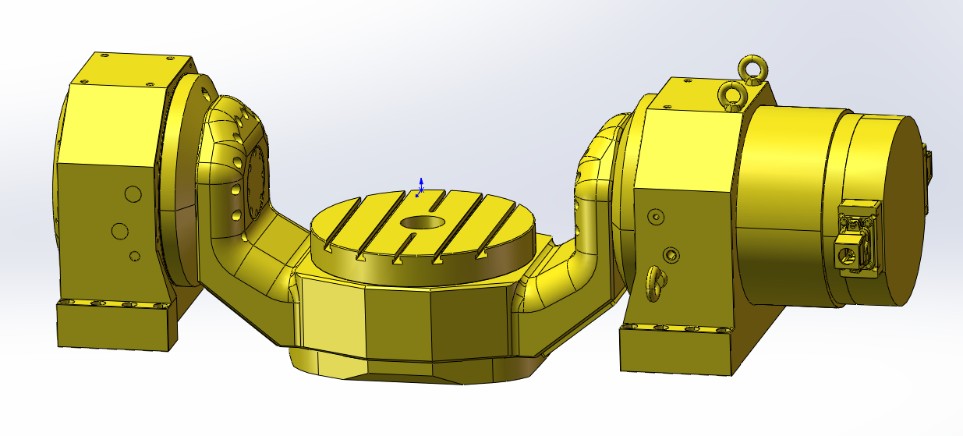

IRONMAC IMU-5X 600L - фрезерный обрабатывающий центр вертикального*** типа, который оснащен наклонно-поворотным столом с двумя опорами.
Фрезерный обрабатывающий центр IRONMAC IMU-5X 600L используется для механической обработки и решения технологических задач на предприятиях по выпуску различной продукции:
- инструментов и пресс-форм;
- оснастки для производства пластика;
- деталей аэрокосмической промышленности;
- автокомпонентов.
Также оборудование применяется в машиностроении, включая опытное, исследовательское и агротехническое, в судостроении, железнодорожной и энергетической промышленности, и проч.












CAM системы, совместимые: NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut, SolidCam, EdgeCam, СПРУТ Cam и др.
Система ЧПУ ЦТО CNC X5:
- от 5 до 32 осей управления
- 17-дюймовый цветной сенсорный ЖК-экран (опционально)
- Внешний модуль ПЛК и ввода-вывода
- Поддержка NCUC, Ethercat
- 5 одновременно управляемых осей
- 5-осевая функция RTCP
- Автоматическая калибровка по 5 осям
Материал: панель из алюминиевого сплава
Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280*1024
Сплайн-интерполяция
Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш
для удовлетворения индивидуальных потребностей пользователей.
Процессор: i7-5550U CORE двухъядерный 2,0 ГГц
Видеокарта: Intel HD Graphics 5500
USB: 8 USB, 4 USB 3.0 и 4 USB 2.0
Системная память: 8G, максимальное расширение до 16G
Система оснасток HSK была разработана специально для высокоскоростной и высокоточной обработки. По сравнению с BT конусом данная система одновременно, жесткая и легкая и способная к высокой радиальной и осевой точности.
Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров. Зажим осуществляется по конусу за счет ровной поверхности прилегания. Благодаря чему обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента.
Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием.
DIN 69893-1:
- Патрон изготовлен из жаропрочной стали;
- Термообработан до 54-2 HRC;
- Для инструмента из быстрорежущей стали и твердого сплава;
- Под хвостовик с допуском h6;
- Точная балансировка с помощью балансировочных болтов.
Важнейшие свойства HSK-A63:
- Биение < 0,003 мм;
- Высокое усилие зажима, благодаря глубокому зажиму в зажимном отверстии;
- Короткая фаска;
- Динамичная форма: усиленный хвостовик для длинных термопатронов;
- Резьбовые отверстия для балансировки болтами.
