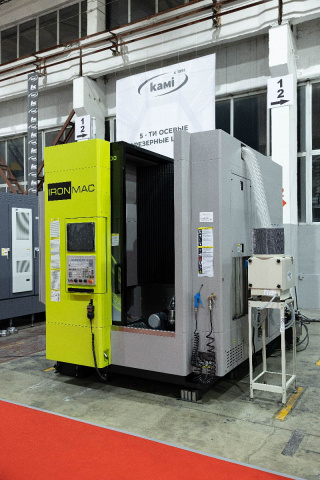

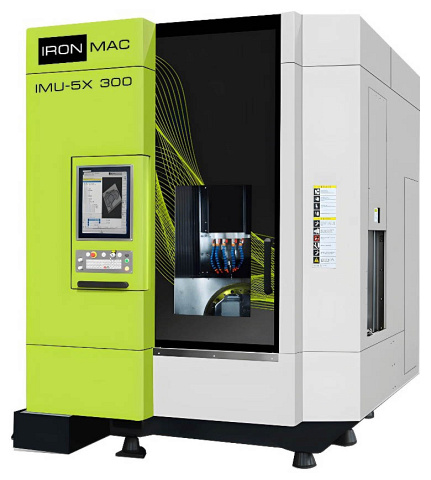

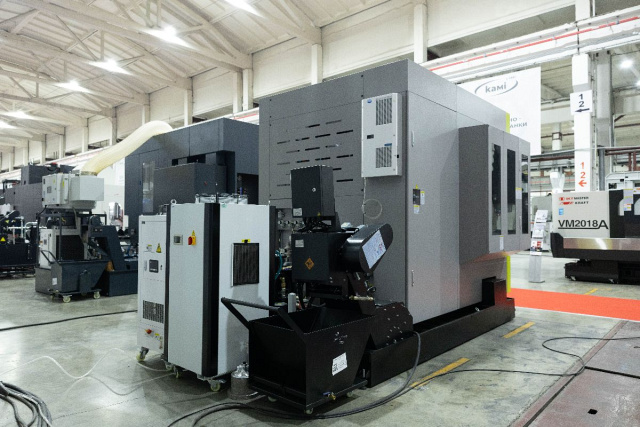

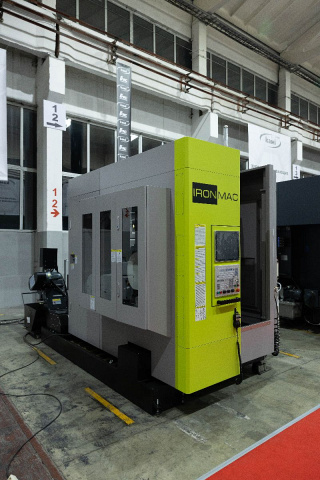

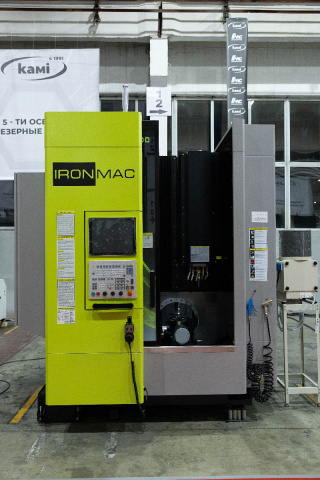

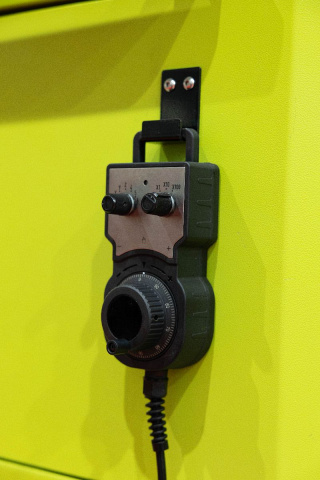

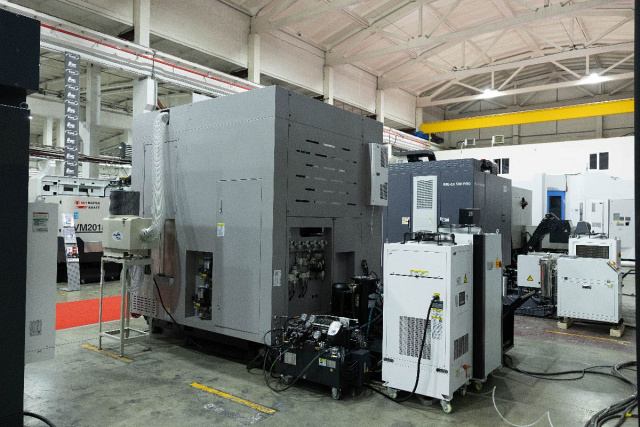

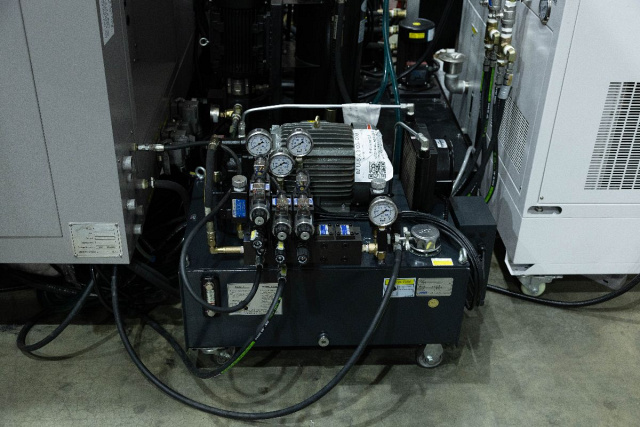

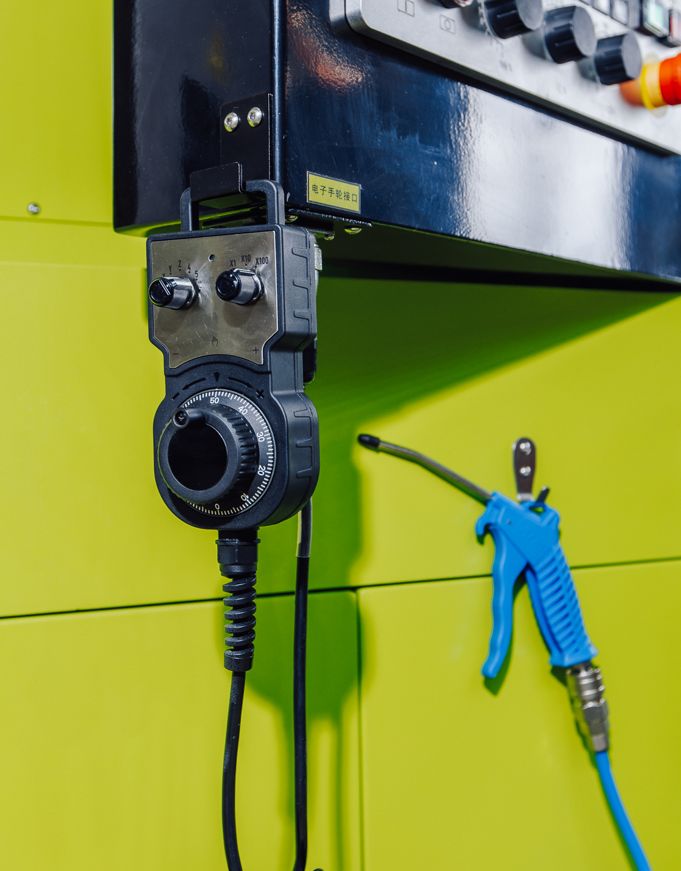

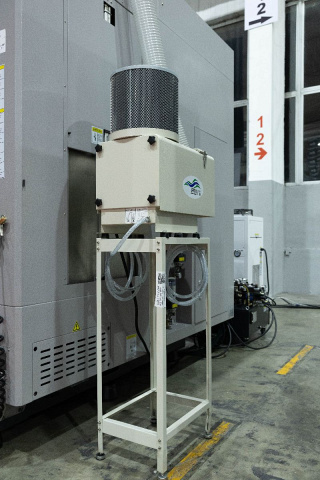

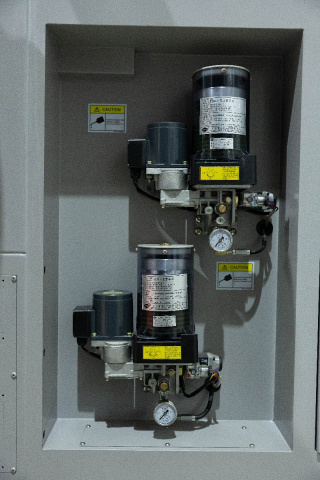

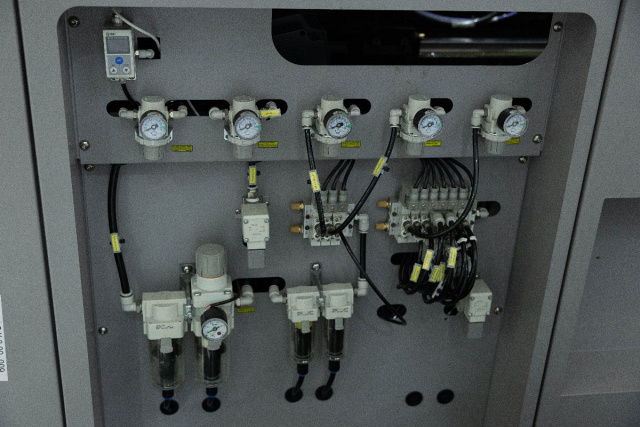

Фрезерный обрабатывающий центр IRONMAC IMU-5X 300

Код(ы) товара: МС 411449
Поделиться
От 16 251 039 ₽
В наличии

При покупке 5-ти осевых станков в подарок идет:

- Обучение в ЦТО для 2-х человек
- Шеф-монтаж и инструктаж
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Шеф-монтаж: индивидуально !
Гарантия: 24 месяца
Самая большая
IRONMAC
Китай
Модели серии:
IMU-5X 300

Тип 5-ти осевой обработки: наклонно-поворотный стол

Размер рабочего стола: Ø 300 мм

Мощность: 30 кВт

Вес: 6000 кг

Преимущества
  • Русскоязычная система ЧПУ H-CNC
  • Инструментальный магазин до 30 позиций
  • Лазерная система измерения инструмента NC4

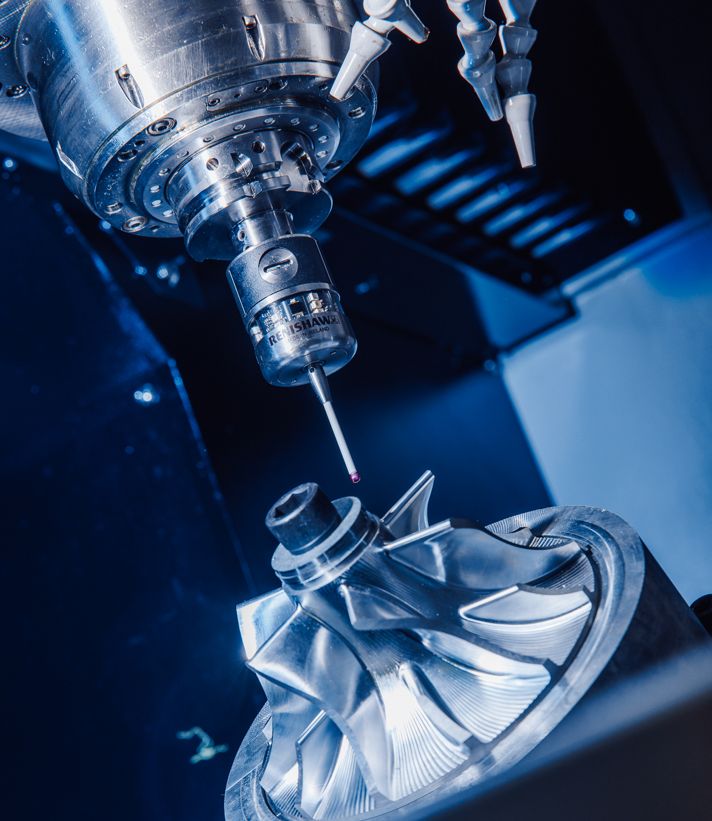

  • Система измерения детали OMP40
  • Поворотно-наклонный стол с редукторным приводом + энкодер Heidenhine - точность позиционирования 8 сек.
  • Оптические линейки Heidenhine по осям X / Y / Z - точность позиционирования 8 мкм
Назначение

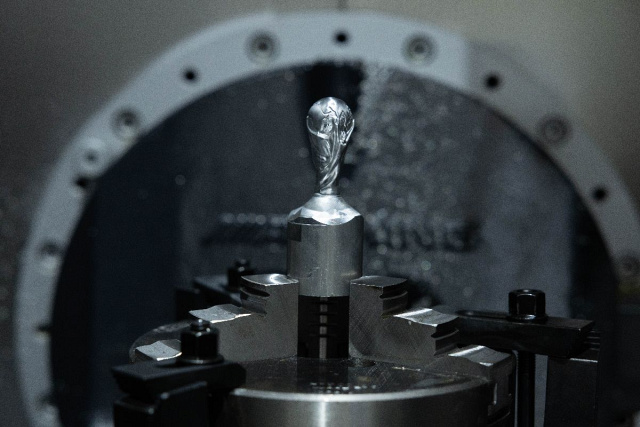

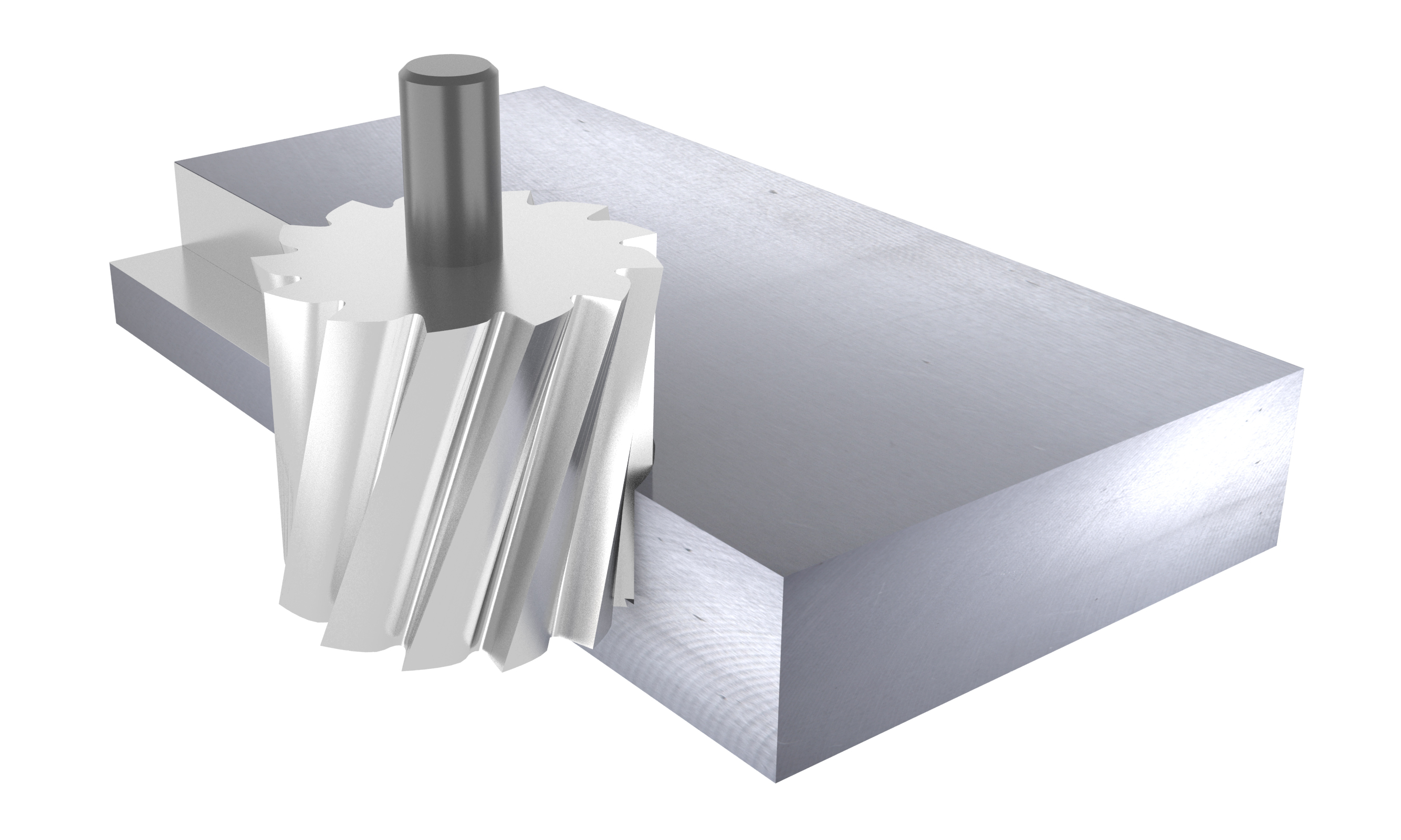

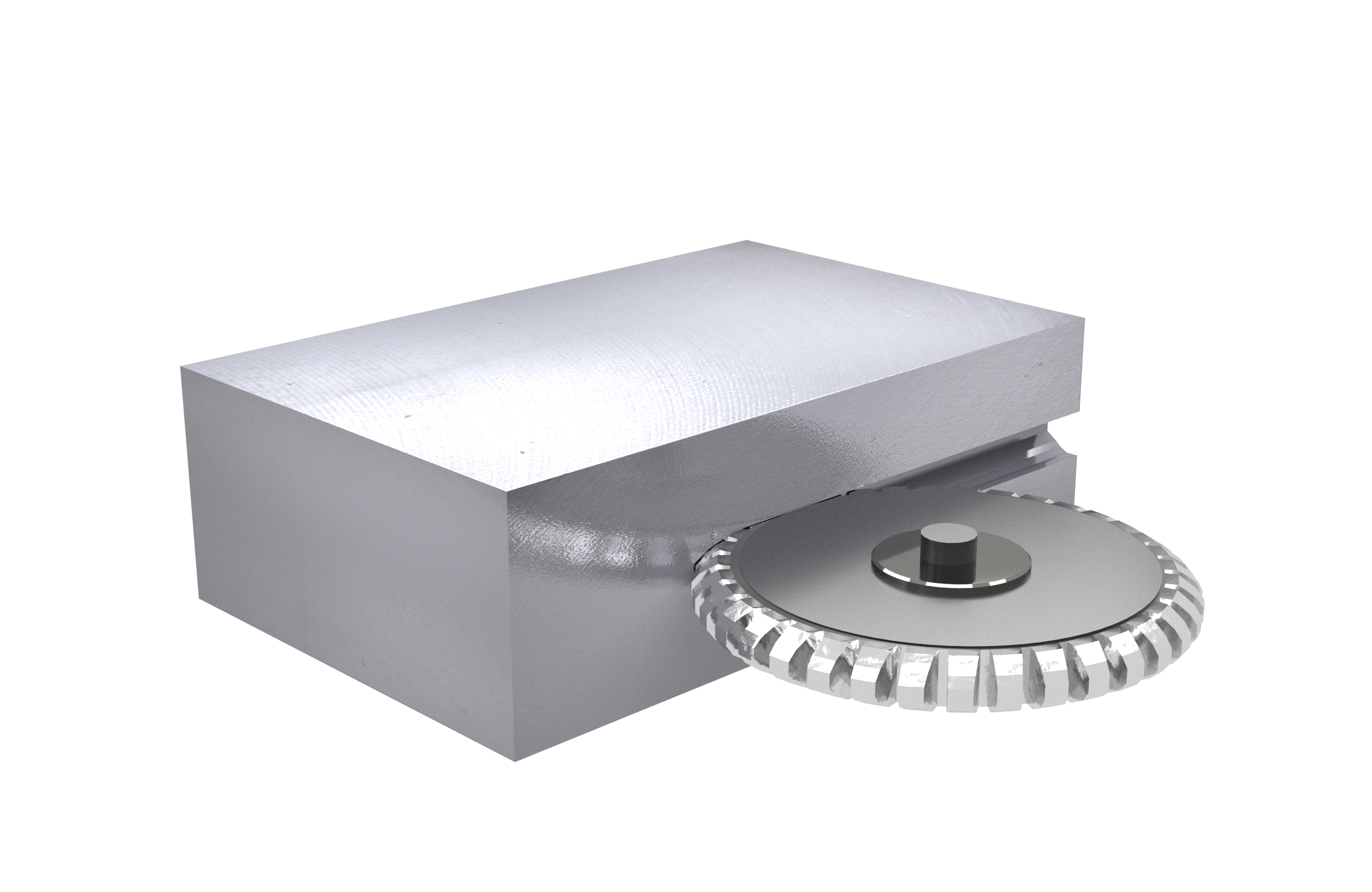

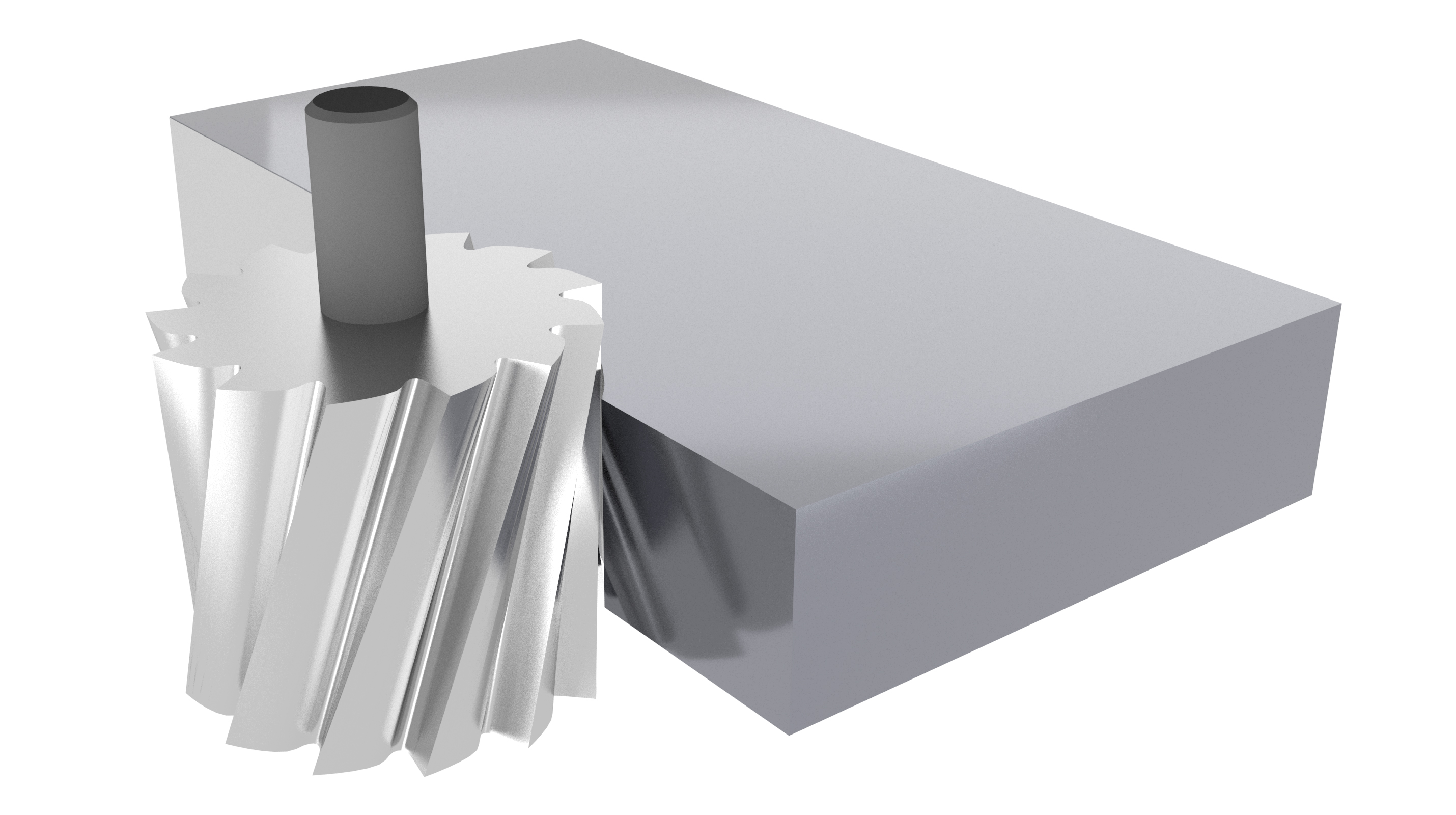

Фрезерный обрабатывающий центр IRONMAC IMU-5X 300 предназначен для высокоточной* обработки корпусных деталей, заготовок типа тел вращения с пяти сторон за один установ с максимальной производительностью** до 550 см3/мин. На оборудовании возможно обрабатывать сталь, алюминий, жаропрочные и нержавеющие сплавы.


* Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм).
** Частота вращения шпинделя на фрезерных обрабатывающих центрах IRONMAC IMU-5X 300 до 20 000 об/мин при скорости подачи до 20 000 мм/мин.

Станки серии IMU-5X 300 представляют собой оборудование вертикального*** типа, оснащенное наклонно-поворотным столом с двумя опорами.


*** Многофункциональное, надежное и точное оборудование для простых и сложных задач - фрезеровки, нарезки резьбы, сверления и расточки. Одна такая модель заменяет несколько единиц станков, благодаря чему экономятся производственные площади и сокращаются издержки предприятия.

Область применения

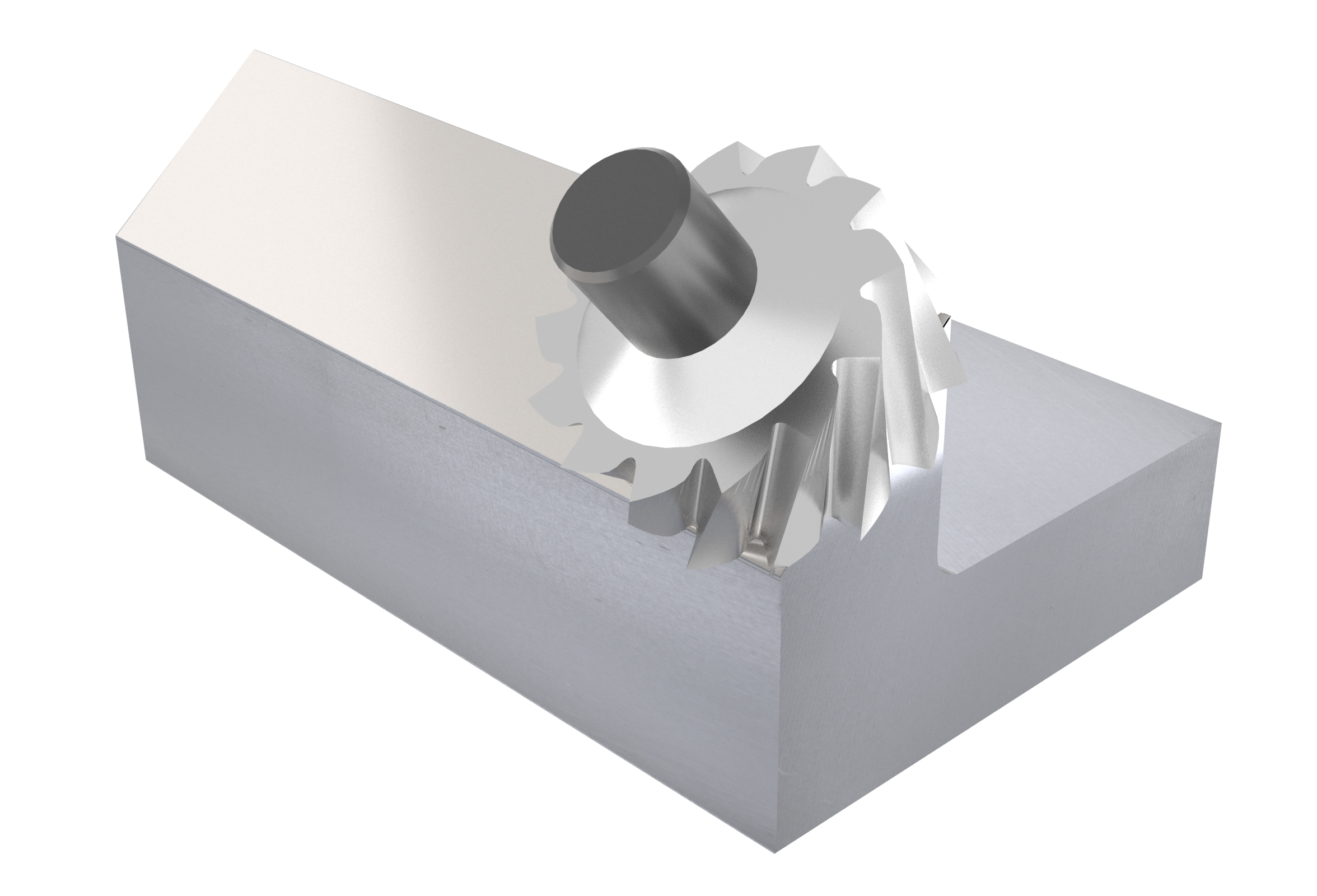

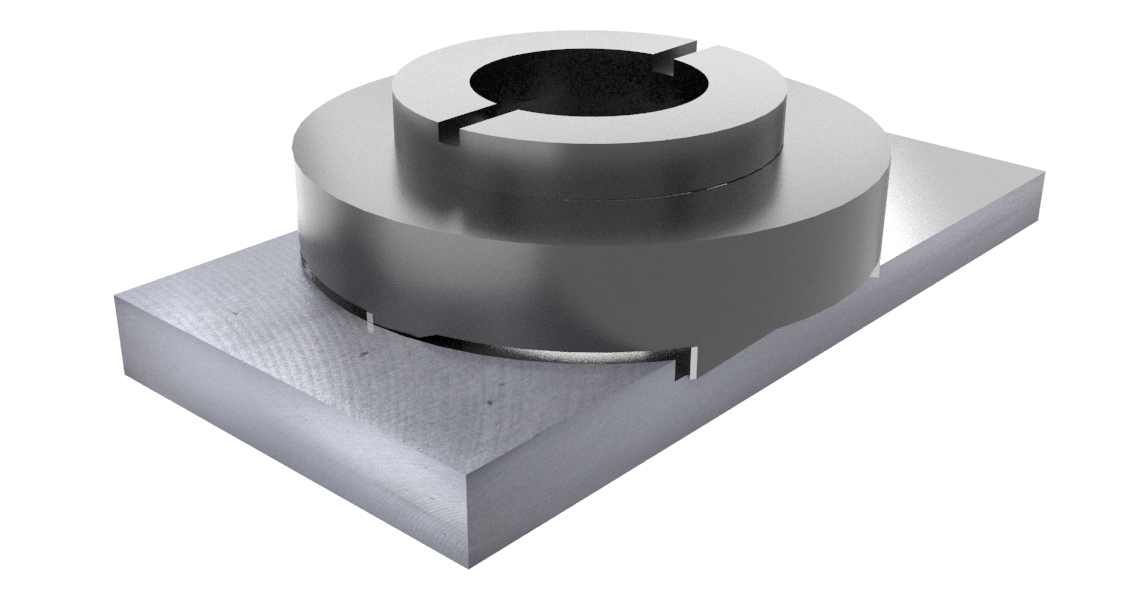

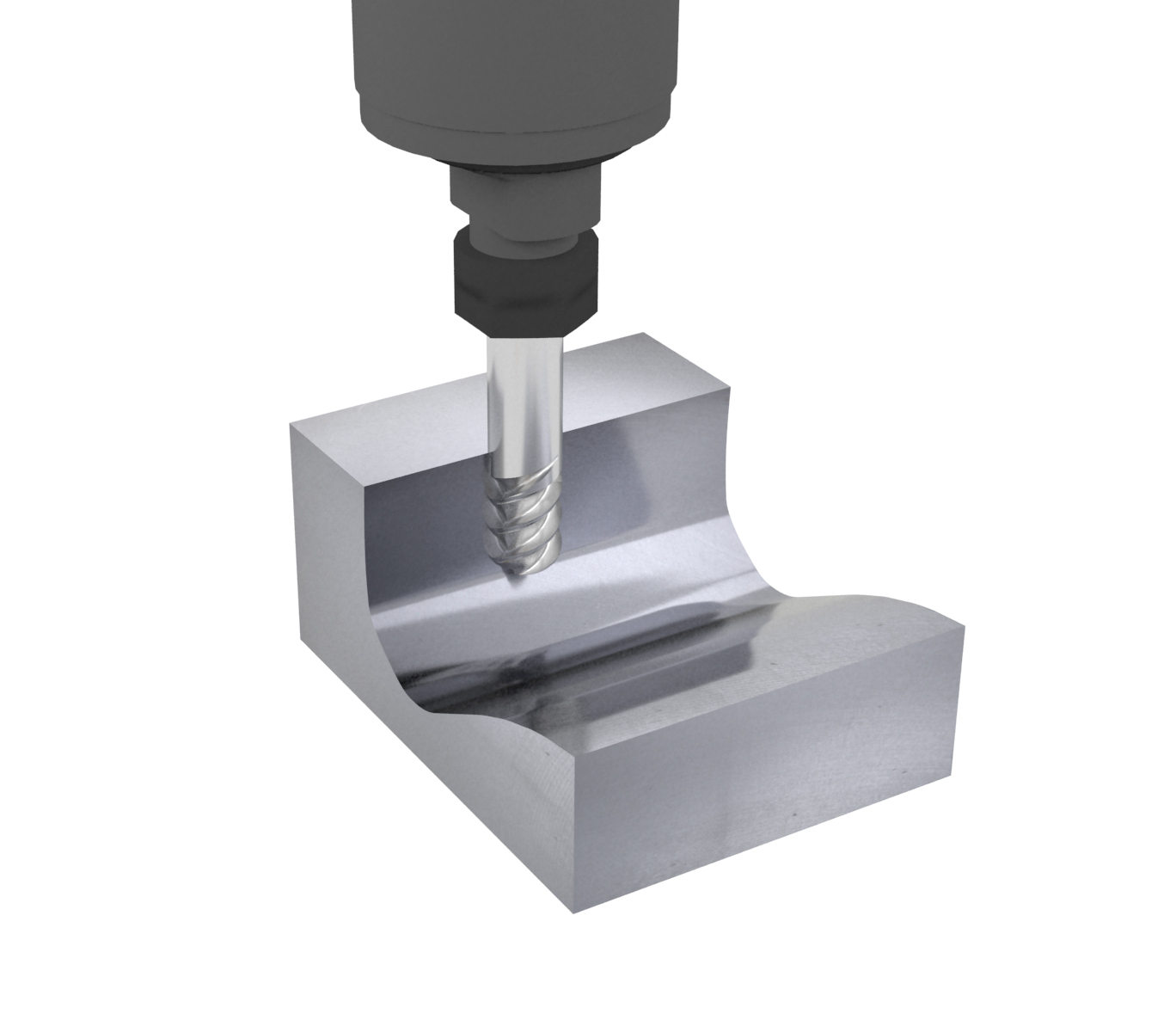

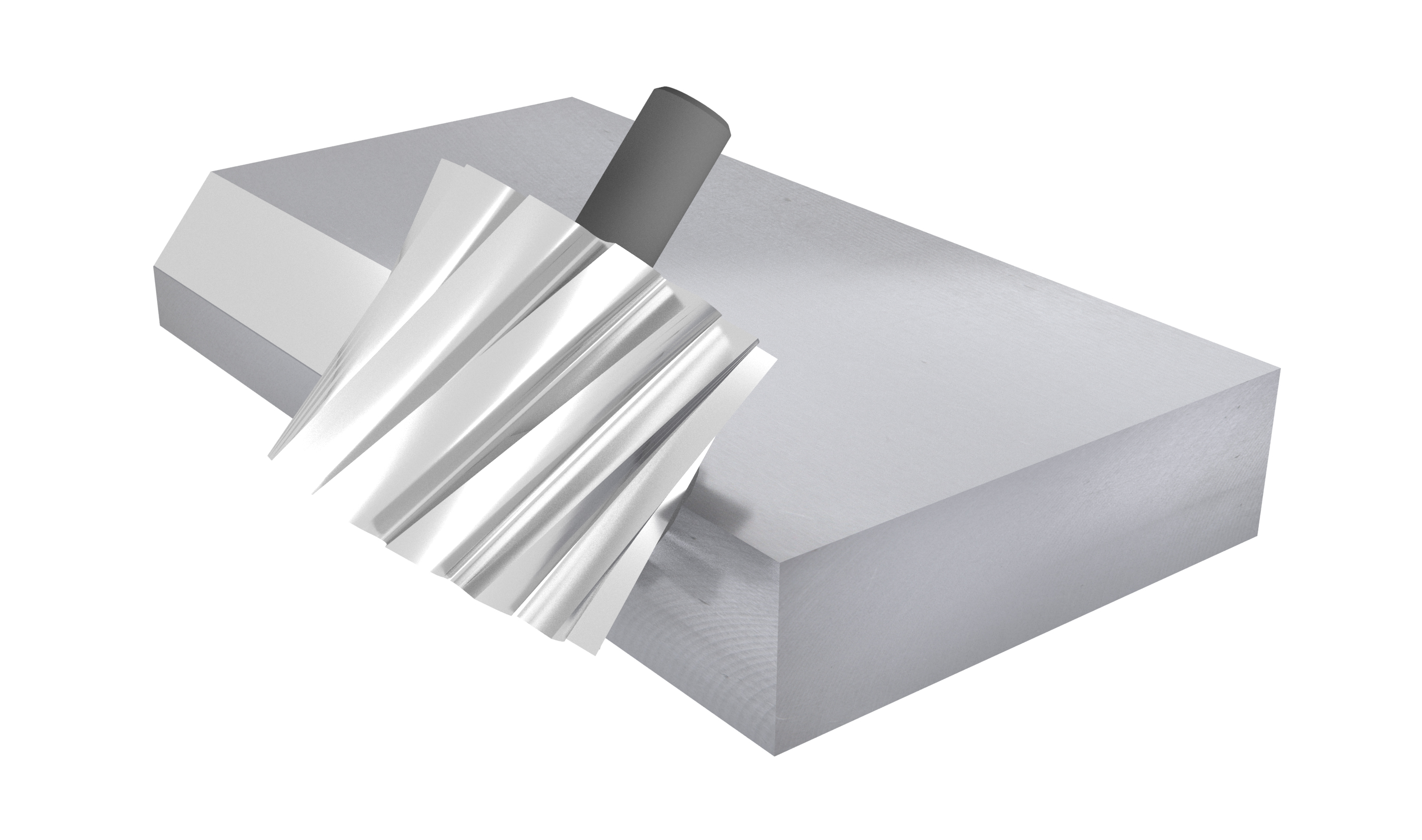

Обрабатывающие центры отлично решают технологические задачи в области механической обработки металла корпусных деталей:

  • машиностроение;
  • производство инструментов и пресс-форм;
  • контрактное изготовление деталей;
  • пищевая промышленность;
  • агротехническое машиностроение;
  • оснастка для производства пластика;
  • детали для аэрокосмической промышленности;
  • компоненты автомобильной отрасли;
  • энергетическая промышленность;
  • судостроение;
  • железнодорожная промышленность;
  • опытное и исследовательское машиностроение.

Автомобильная промышленность

Машиностроение

Приборостроение

Авиационная промышленность

Двигателестроение

Изготовление пресс-форм и штампов высокого качества

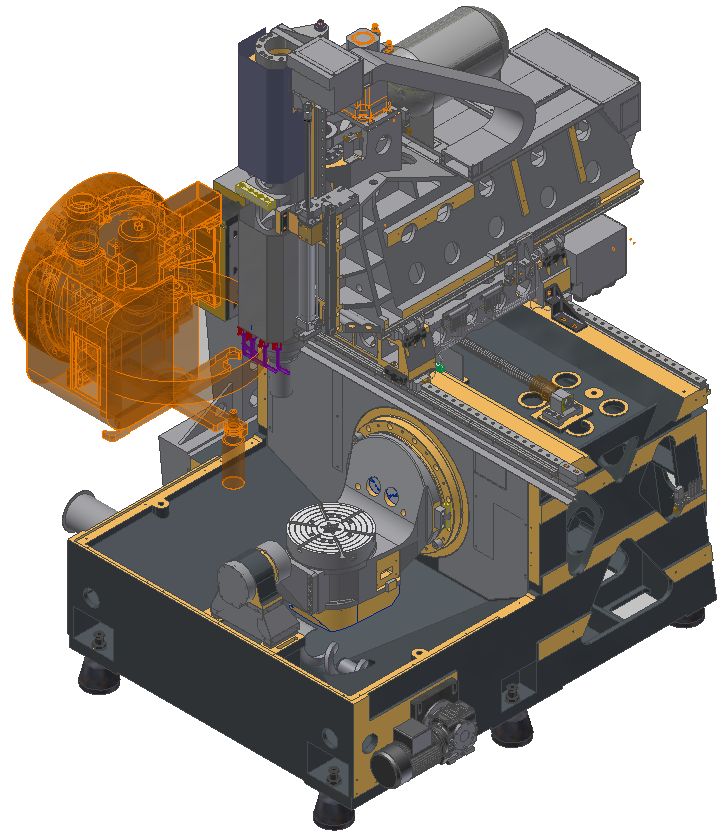

Конструктивные особенности

Используется для достижения производительности обработки и точности контура в высокодинамичных условиях с высокой точностью, высокой производительностью и высокой эффективностью.

Благодаря анализу методом конечных элементов и динамической оптимизации гарантируется высокая жесткость, высокая точность, высокая эффективность и стабильность конструкции станины.

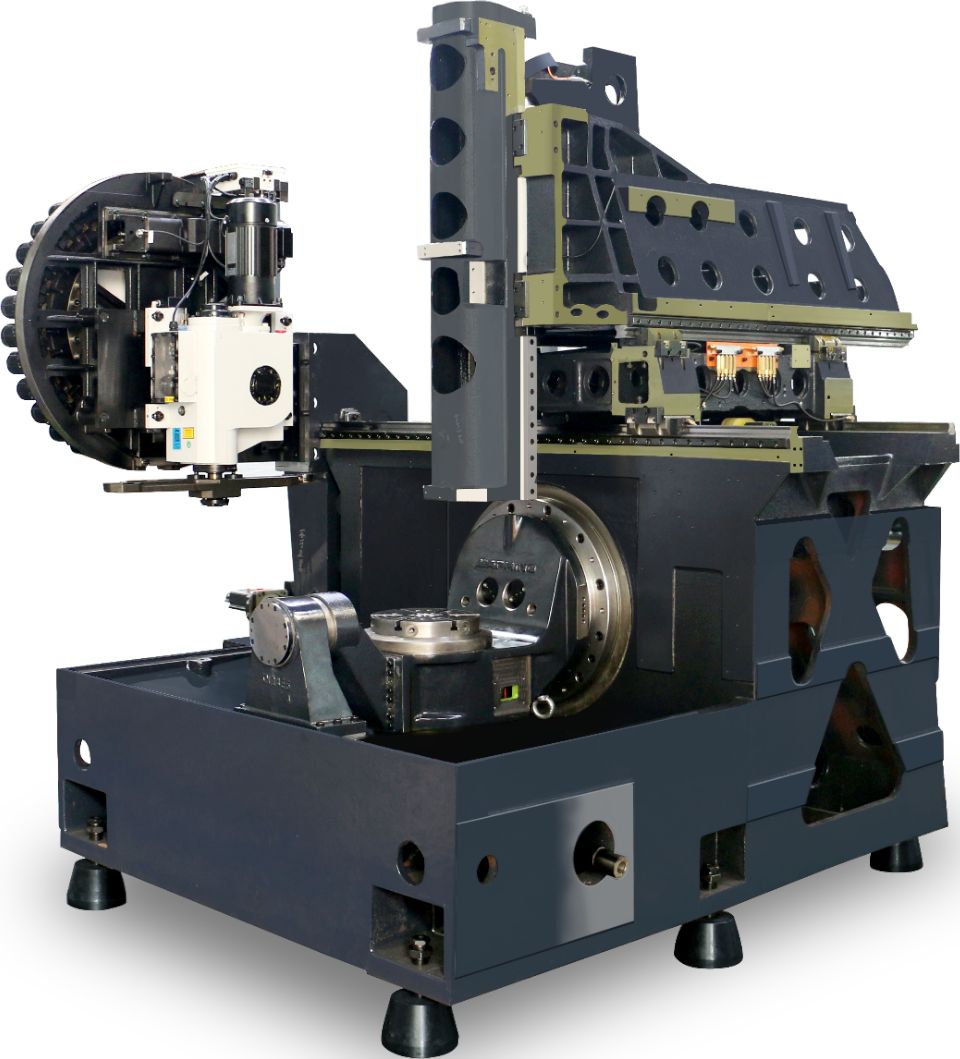

Оптимизированная конструкция станины L-образного типа. Все основные компоненты смонтированы с большим количеством усиливающих ребер, термически равномерно обработаны и обладают высокой устойчивостью к скручиванию.

    Преимущества:

  • Использование высокопрочной портальной конструкции L-образного типа, обеспечивает выдающуюся жесткость, стабильность тепловой симметрии и эффективное подавление вибрации.
  • Движущиеся части оптимизированы по весу для достижения идеальных динамических характеристик.
  • Ось Z оптимизирована в механике и динамике, что повышает жесткость и динамику на 30% по сравнению с аналогичными моделями.
  • Большая площадь основания колонны.
  • Трехосевое ускорение до 1,2 G

Жесткая, стабильная конструкция 5-осевых фрезерных станков этой серии оснащаются поворотным столом с двойной опорой, обеспечивающей высокую жесткость и устойчивость даже при максимальных нагрузках. Технология прямого привода обеспечивает превосходную точность и чистоту поверхности заготовки.

Преимущества:

  • Высокая динамика благодаря отсутствию элементов механической трансмиссии.
  • Водяное охлаждение обеспечивает оптимальную теплопередачу.
  • Демпфирование фиксации поглощает вибрацию.
  • Отсутствие трущихся частей в двигателе исключает износ и обеспечивает долгий срок службы.

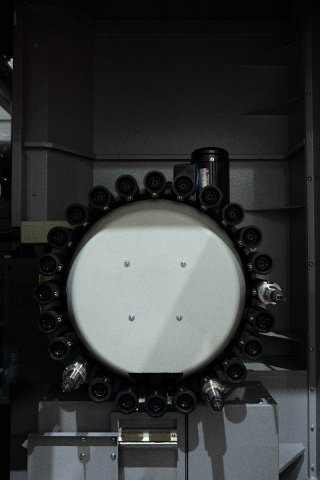

Инструмент весом до 8 кг, время смены инструмента 2,5 секунды.

*Опционально возможно расширение до 30 позиций.

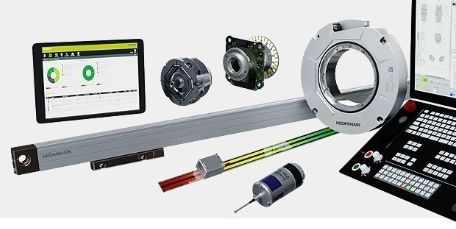

  • Точность позиционирования 8 мкм;
  • Круговые энкодеры по осям А и С точность 8 сек.

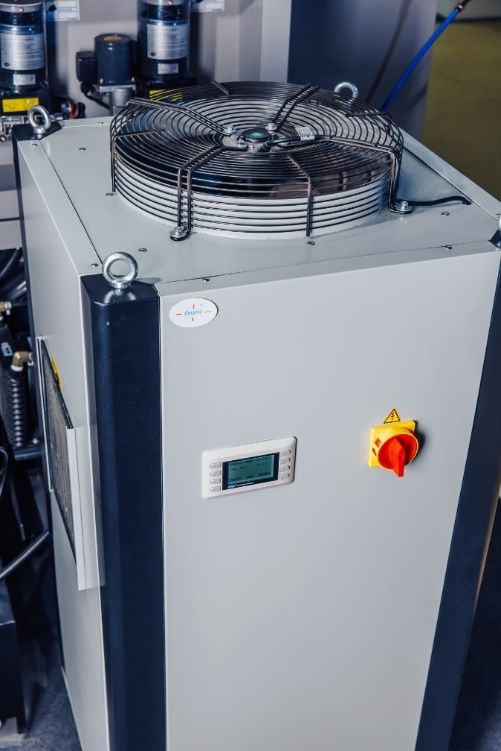

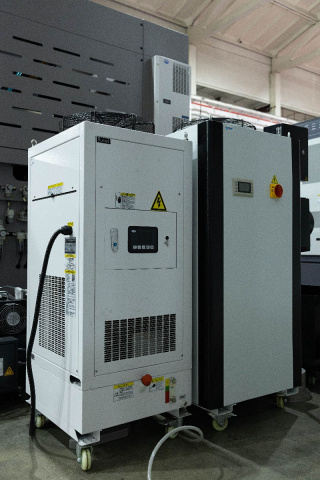

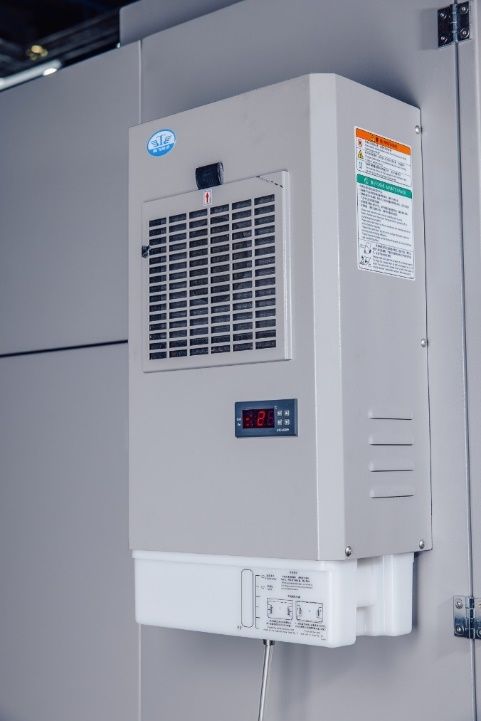

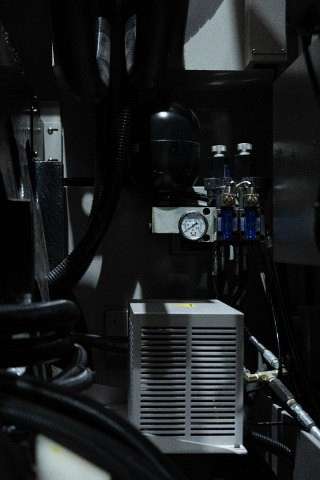

Идеально подходит для высокооборотистых шпинделей (от 15 000 об/мин). Охлаждение необходимо для работы в 2 - 3 смены.

Прецизионная сборка и необходимое охлаждение обеспечивают долговечность работы электросистемы.

В стандартной комплектации станка.

В стандартной комплектации станка.

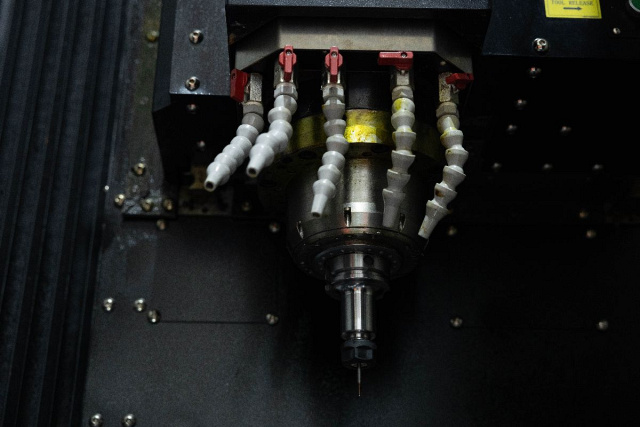

Контроль теплоотвода HUAZHONGCNC обеспечивает производительность, точность и срок службы шпинделя.

Инновационная конструкция подшипника шпинделя значительно повышает жесткость шпинделя, эффективно снижая теплоотвод.

Устройства контроля шпинделя эффективно защищают безопасную работу шпинделя.

CAM системы, совместимые с HNC: NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut, SolidCam, EdgeCam, СПРУТ Cam и др.

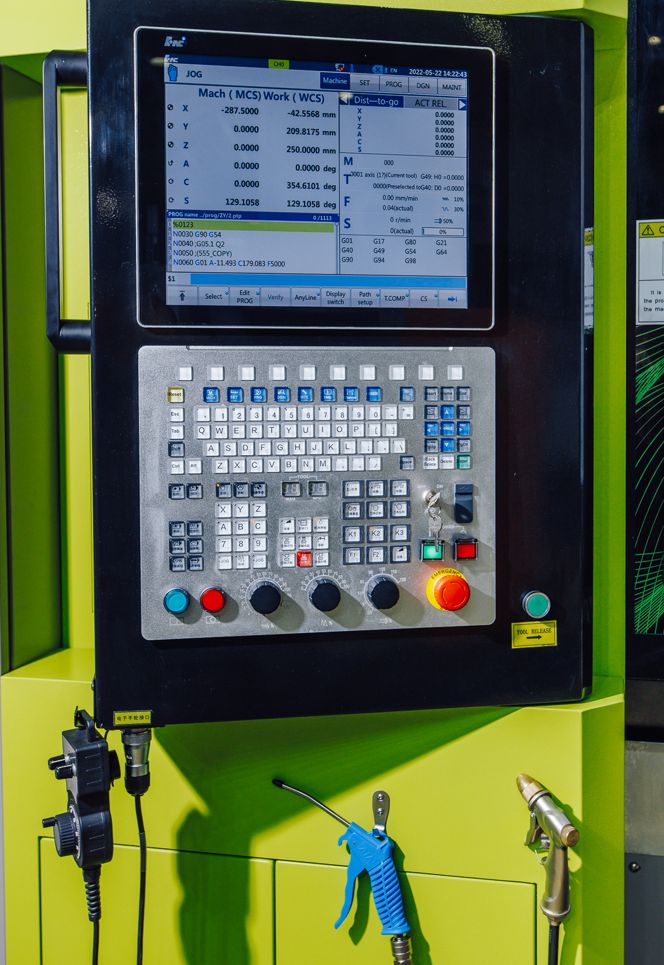

Система ЧПУ HNC 848:

  • 5-32 оси управления.
  • 17-дюймовый цветной сенсорный ЖК-экран (опционально).
  • Внешний модуль ПЛК и ввода / вывода.
  • Поддержка NCUC, Ethercat.
  • 5 одновременно управляемых осей.
  • 5-осевая функция RTCP.
  • Автоматическая калибровка по 5 осям.

Параметры ПК:

  • Материал: панель из алюминиевого сплава.
  • Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280 x 1024.
  • Сплайн-интерполяция.
  • Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей.
  • Процессор: i7-5550U CORE двухъядерный 2,0 ГГц.
  • Видеокарта: Intel HD Graphics 5500.
  • USB: 8 USB, 4 USB 3.0 и 4 USB 2.0.
  • Жесткий диск: 128 Gb.
  • Системная память: 8G, максимальное расширение до 16 Gb/

Важнейшие свойства HSK-A63:

  1. Биение < 0,003 мм
  2. Высокое усилие зажима благодаря глубокому зажиму в зажимном отверстии.
  3. Короткая фаска.
  4. Динамичная форма: усиленный хвостовик для длинных термопатронов.
  5. Резьбовые отверстия для балансировки болтами.

Система оснасток HSK  была разработана специально для высокоскоростной и высокоточной обработки.

По сравнению с BT конусом данная система одновременно, жесткая и легкая и способная к высокой радиальной и осевой нагрузке.

Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров.

Благодаря удлиненному конусу обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента.

Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием.

DIN 69893-1:

  • Патрон изготовлен из жаропрочной стали.
  • Термообработан до 54 HRC.
  • Для инструмента из быстрорежущей стали и твердого сплава.
  • Под хвостовик с допуском h6.
  • Точная балансировка с помощью балансировочных болтов.
Комплектация
Стандартная
  • HNC-848D;
  • 5-осевой пакет калибровки.
  • 20 000 rpm / HSK-A63 / ABG0220O5-H63.M.E;
  • Масляное охлаждение шпинделя;
  • Система защиты от пыли и стружки шпинделя.

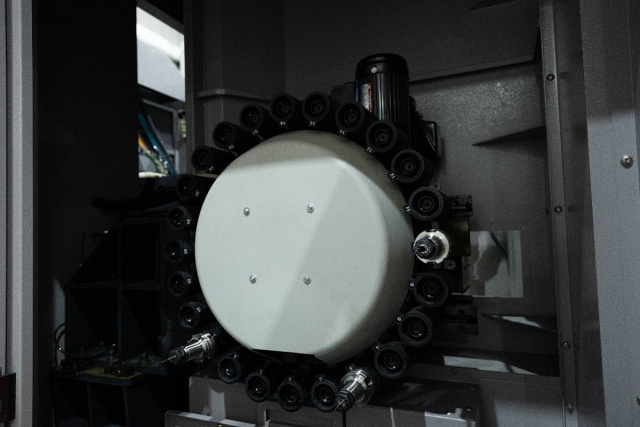

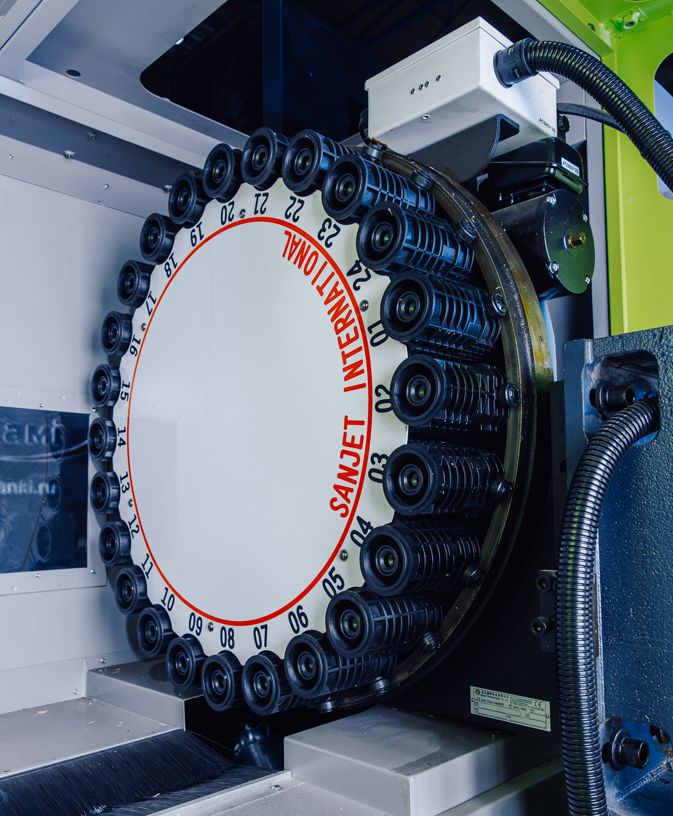

24 шт. магазин – SUNJET Тайвань

Функция автоматического измерения длины инструмента и износа инструмента, функция обнаружения / отсутствия.

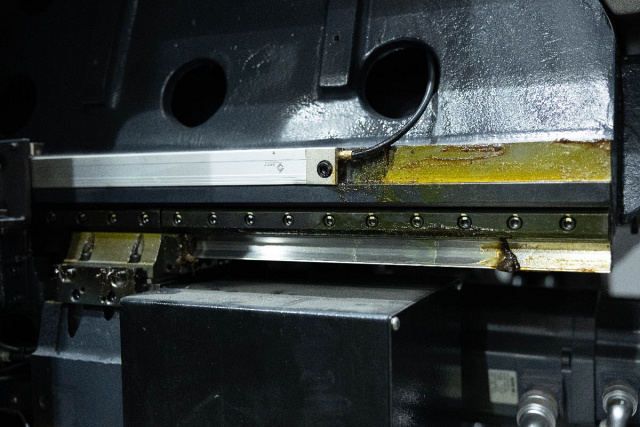

X, Y, Z - линейки HEIDENHAIN;
A, C - линейки HEIDENHAIN;

X, Y, Z - роликовые направляющие R35, PMI-TAIWAN;
X, Y, Z - ШВП X,Y, 4012 C3, Z 3210, C3 / PMI-TAIWAN;

Система продува инструментальных гнезд
Рабочее освещение
Сигнальная лампа
Инструмент для обслуживания станка
Анкерные болты
Инструкция по эксплуатации
Дополнительная
  • 30 000 / HSK-E40;
  • 40 000 / HSK-E32;
  • Система отвода воды от центра шпинделя.

Расширение магазина инструмента до 30 позиций.

Контактный датчик инструмента

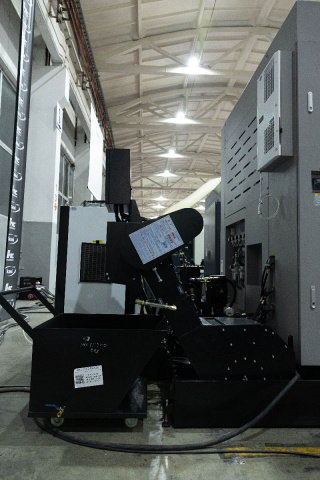

Ленточный стружечный конвейер
Подача СОЖ через шпиндель 50 / 70 бар
Сепаратор СОЖ
Датчик открытия/закрытия фронтальной двери

Габариты станка и требования к установке




Cтепени свободы и линейные параметры



Варианты шпинделей

Диаграмма момента и мощности - 20 000 об/мин, HSK-A63*

*стандартная комплектация
