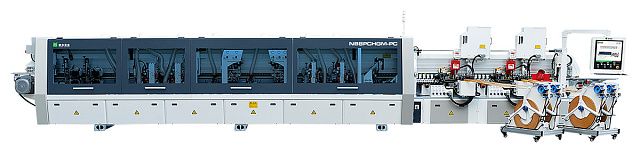

Автоматический кромкооблицовочный станок Nanxing NB8PCHGM-PC
Китай

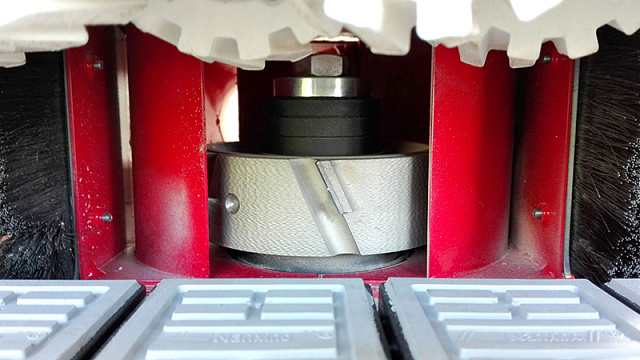

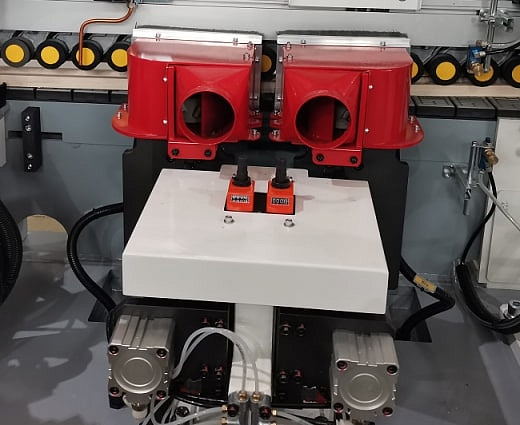

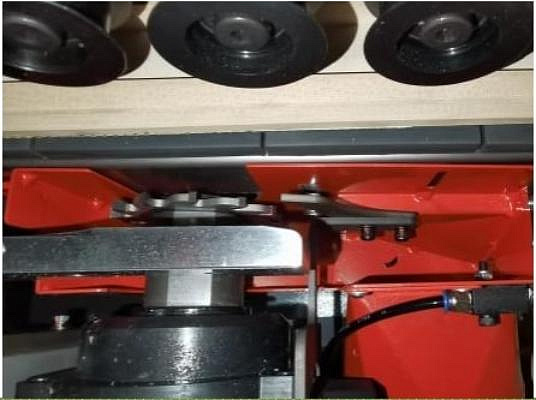

Узел предварительного фрезерования

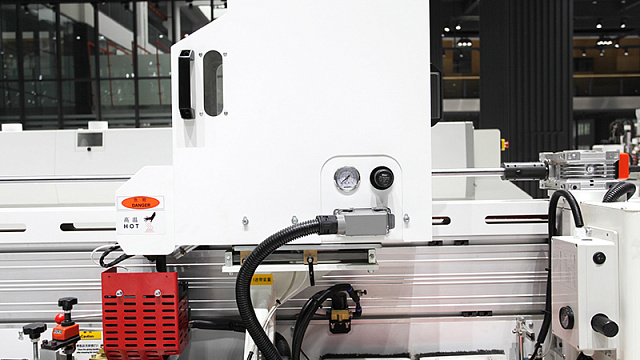

2 верхние клеевые ванны (PUR Ready)

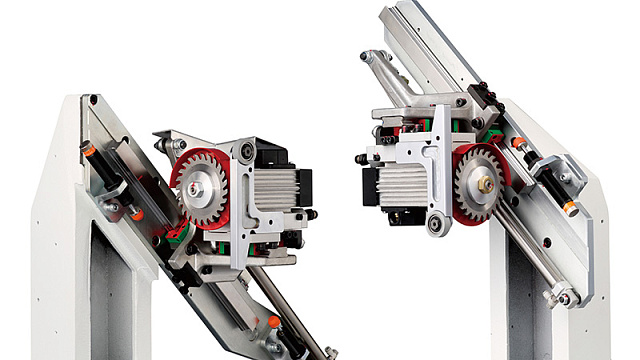

Узел 2-х моторной торцовки
2 узла фрезерования свесов (чистовых)
4-х моторный узел обкатки углов (ROUND)
2 узла радиусной циклевки
Узел плоской циклевки
2 узла полировки
Пазовальный узел
Cкорость подачи: 18 / 20 / 26 м/мин
Преимущества

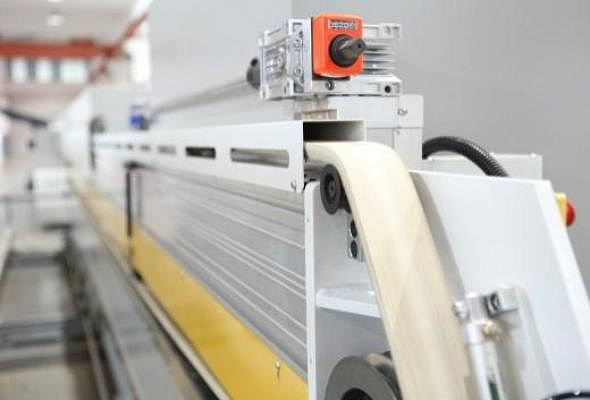

- Ременной прижим

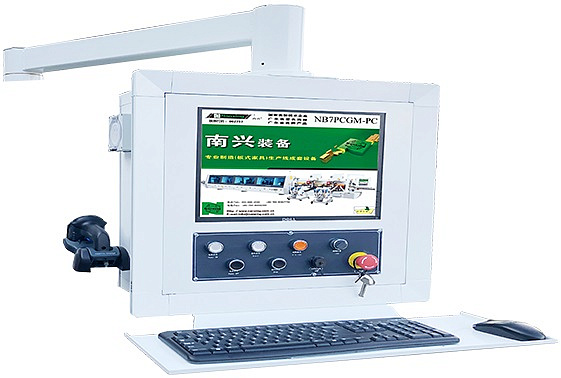

- ПК управление

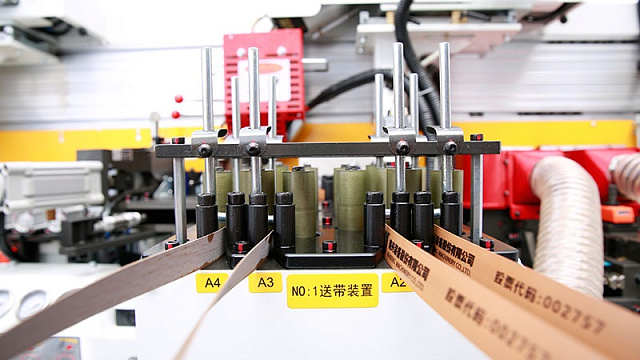

- 2 магазина кромки по 4 рулона
- Пневмоперенастройка узлов на 4 толщины кромки с пульта
Модель
NB8PСHGM-PC
Скорость подачи, м/мин
18 / 20 / 26

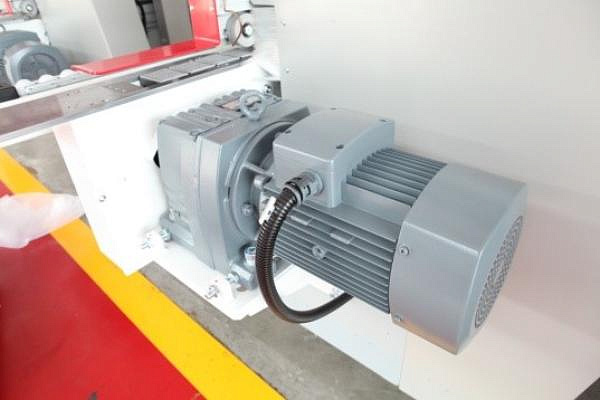

Мощность двигателя подачи, кВт
5
Обороты двигателя, об/мин
1400
Частота, Гц
50
Толщина кромочного материала, мм
0,4 - 3
Толщина детали, мм
9 - 60
Габариты детали (мин.), мм
200 x 85
Мин. рекомендованная загруженность оборудования
3 смены (24 ч)
Нагрев торца
есть
Регулировка на толщину прижимной балки
электропривод
Тип используемых клеев
EVA / PUR
Система настройки на толщину кромки
пневмоперенастройка
Параметры фрез, мм
Ø 125 x 30 H43
Мощность двигателя фрезерования, кВт
2 x 3,7
Обороты двигателя, об/мин
9000
Частота, Гц
150
Пилы торцовки, мм
Ø 115 x 22
Мощность двигателей торцовки, кВт
2 x 0,37
Обороты пил, об/мин
12 000
Частота, Гц
200
Фрезы узла снятия свесов R1, мм
Ø 69; Z6
Мощность двигателей , кВт
2 x 0,5
Обороты двигателя, об/мин
12 000
Частота, Гц
200
Фрезы узла снятия свесов R2, мм
Ø 69; Z6
Мощность двигателей , кВт
2 x 0,75
Обороты двигателя, об/мин
12 000
Частота, Гц
200
Фрезы узла обкатки углов, мм
Ø 70 x Ø 16 H16 Z3
Мощность двигателей полировки, кВт
4 x 0,3
Обороты двигателя, об/мин
12 000
Частота, Гц
200
Макс. толщина заготовки, мм
60
Мин. длина заготовки, мм
200
Мощность двигателей полировки, кВт
2 x 0,37
Обороты двигателя, об/мин
1350
Частота, Гц
50
Диаметр кругов, мм
180
Пазовальная пила, мм
Ø 90 x 30
Мощность двигателя узла пазования, кВт
7,5
Частота вращения, об/мин
8000
Диаметр воздуховодов, мм
125
Количество, шт.
10
Производительность, м3/ч
12 000
Требуемое давление, Бар
7
Расход воздуха, л/мин
450
Производительность компрессора, л/мин
550
Напряжение, В
380
Общая мощность, кВт
47
Длина, мм
11 650
Ширина, мм
1450
Высота, мм
1850
Вес, кг
6110
