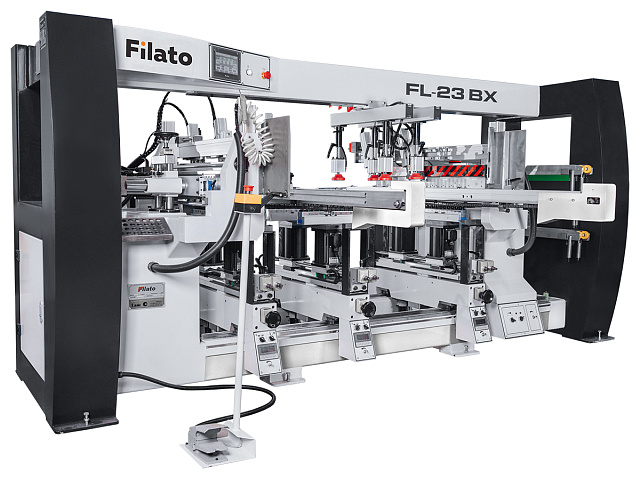

Автоматический сверлильно-присадочный станок Filato. Модель FL-23BX

Filato
КитайКитай
Цена по запросу
Связь с ведущим специалистом
face-company

Количество суппортов: 5 шт

Общее количество шпинделей: 106 шт

Мин. расстояние между вертикальными шпинделями: 128 мм

Вес: 1800 кг

Преимущества 7

3 нижних вертикальных траверсы

Обработка по 2 заготовки за цикл

Магазин-накопитель для подачи заготовок

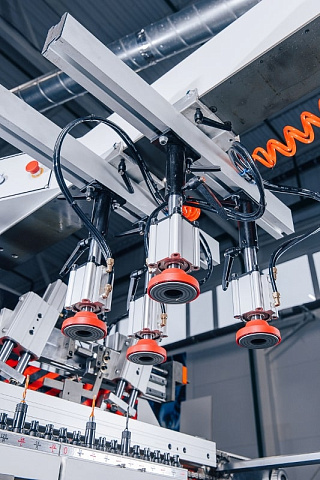

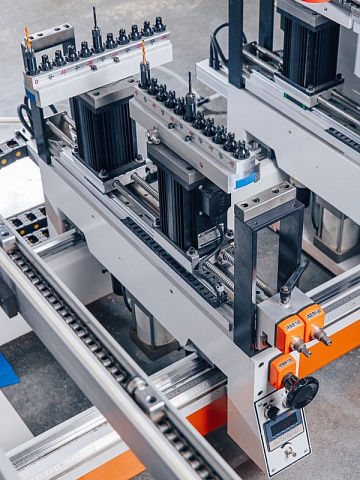

Поворотные сверлильные группы

Интегрированная система обдува заготовок

Немецкие призматические направляющие

30 быстросменных патронов

Модель FL-23BX
Схема расположения траверс
Максимальный размер заготовки, мм 1500 x 672
Минимальный размер заготовки, мм 220 x 32
Толщина панели, мм 12 - 40
Количество шпинделей, шт. 106
Размер заготовки при обработке 1 детали, мм 60 - 630
Размер заготовки при обработке 2 деталей, мм 60 - 320
Скорость обработки 1 заготовки в мин. 13 - 16
Скорость обработки 2-х заготовок в мин. 20 - 26
Максимальная глубина сверления, мм 50
Посадочный диаметр шпинделей, мм 10
Частота оборотов, об/мин 2840
Давление воздуха, МПа 0,5 - 0,6
Общая мощность, кВт 9,5
Габаритные размеры:
Длина, мм 3400
Ширина, мм 2250
Высота ,мм 1650
Вес, кг 1800

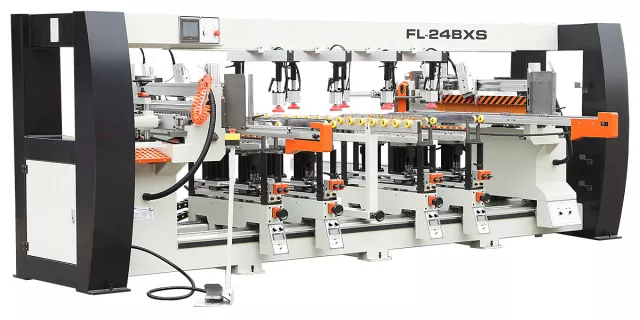

* Изображение на рисунке носит справочный характер. Комплектация станка может отличаться от представленной на фото.



НАЗНАЧЕНИЕ:

Применяется для сверления необходимых монтажных отверстий в деталях корпусной мебели.

Сверлильно-присадочный станок проходного типа предназначен для сверления за один проход сквозных и глухих отверстий под шканты, стержень стяжки в торцах деталей и отверстий под фурнитуру в пласти в деталях корпусной мебели. Работа станка осуществляется в автоматическом режиме.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству мебели с серийным и массовым выпуском продукции.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:







СХЕМА ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • высокая производительность;
  • работа в автоматическом режиме;
  • легкость перенастройки.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

НАКОПИТЕЛЬ СИСТЕМА ПОДАЧИ ЗАГОТОВОК

Позволяет обслуживать станок одному оператору. Подача заготовок осуществляется толкателями установленными на цепи, что делает работу механизма подачи стабильной.

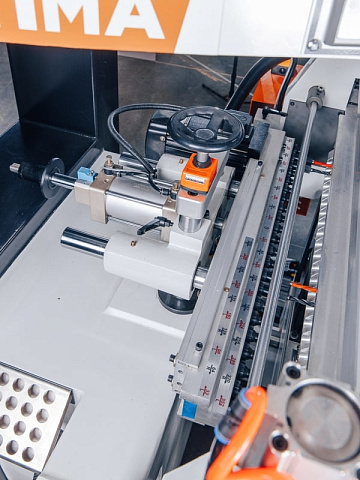

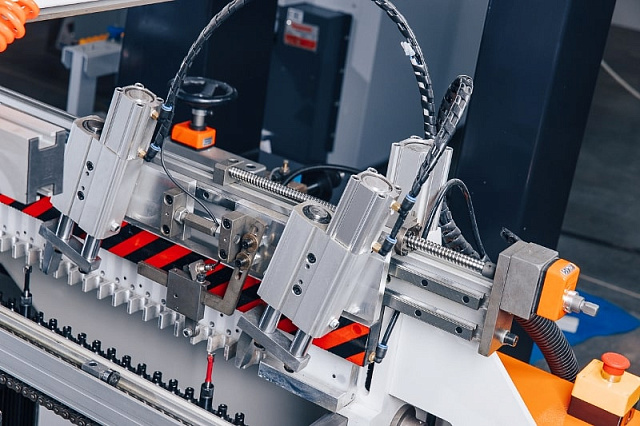

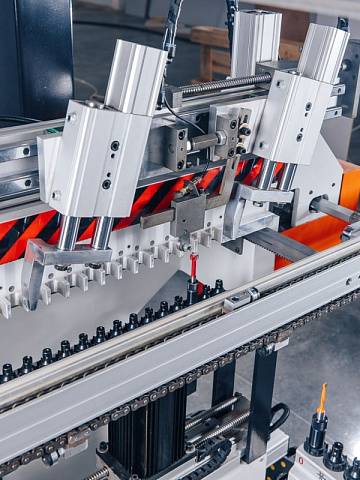

ДВОЙНАЯ ПАРА УПОРОВ

Позволяет обрабатывать одновременно до 2 заготовок.

ОПЦИЯ

Можно установить 3 пару упоров для одновременной работы с 3 узкими заготовками.

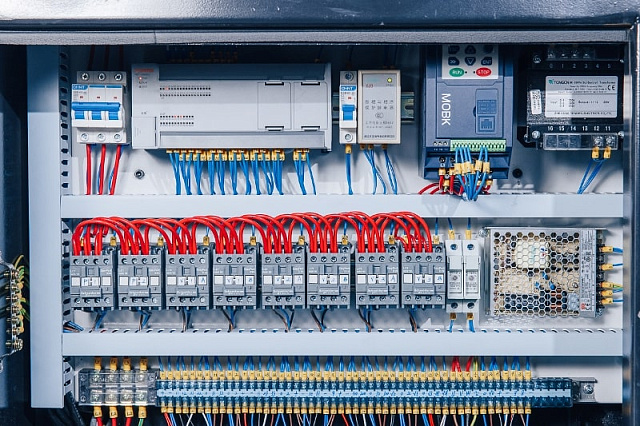

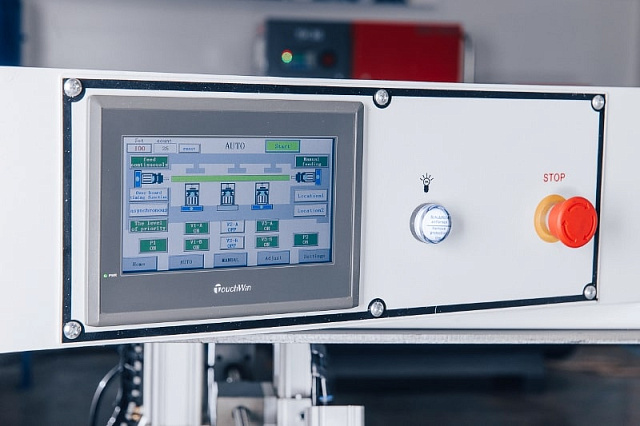

СИСТЕМА УПРАВЛЕНИЯ

PLC контроллер для удобного управления и обслуживания станком.
СИСТЕМА ОБДУВА

Пистолет для обдува рабочего места входит в базовую комплектацию.
