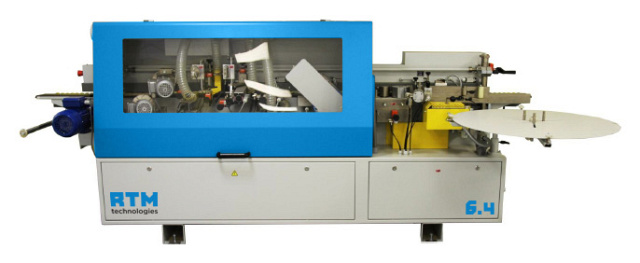

Автоматический кромкооблицовочный станок RTM. Модель 6.4

В наличии
Автоматический кромкооблицовочный станок RTM. Модель  6.4
  • Производитель: RTM

  • Узел 2-х моторной торцовки

    Чистовой узел фрезерования свесов

    Узел радиусной циклевки

    Полировальный узел

    Скорость подачи: 15 м/мин

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:


СХЕМЫ ОБРАБОТКИ:

1. Подача кромки 2. Клеевой узел 3. Пресс группа 4. Узел 2-ух моторной торцовки
5. Чистовой узел фрезерования свесов 6. Узел радиусной циклевки 7. Полировальный узел



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

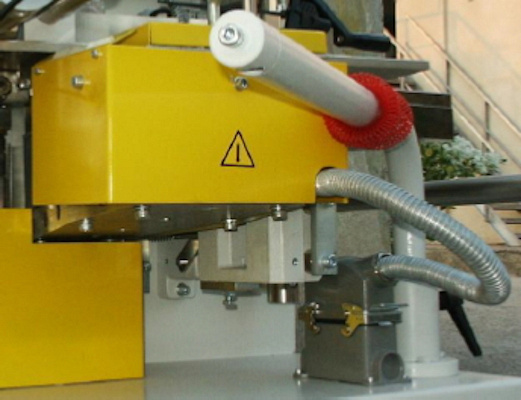

КЛЕЕВОЙ УЗЕЛ
  • Быстросменный клеевой бачок 1,5 л. для клея EVA имеет нижнее расположение относительно клеенаносящего вала.
  • Клеевая ванна с системой быстрого разогрева. Клеенаносящий узел, (валик выступает за край детали на 2 мм, и без какой-либо дополнительной регулировки наносит необходимое количество клея на кромочный материал различной ширины).

ПРЕСС ГРУППА

Пресс группа состоит из трех роликов: один цилиндрический, большого диаметра, и двух роликов меньшего диаметра. Один – конический, другой – фланцевого типа для прижатия нижнего края кромки, это убирает зазор между кромкой и деталью, который образуется от подрезного диска.

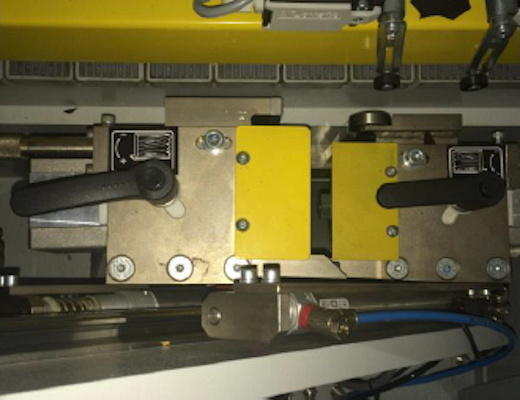

ТОРЦОВОЧНЫЙ АГРЕГАТ

  • Два промышленных двигателя (12 000 об/мин), 2 x 0,22 кВт
  • Две пилы Ø110 х Ø22, Z=20
  • Имеется возможность поворота пил 0 - 12°
  • Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны.
Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации.
Отличительные особенности:
  • простое линейное движение двух пил вверх-вниз;
  • простая схема пневматики.

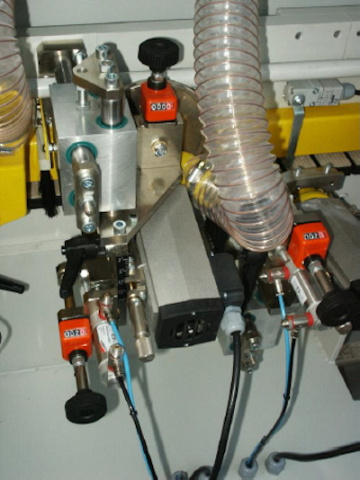

УЗЕЛ ФРЕЗЕРНЫЙ СНЯТИЯ СВЕСОВ

  • Два промышленных двигателя (12 000 об/мин) 2 х 0,55 кВт
  • Мощность двигателей 0,55 кВт позволяет фрезеровать кромку с припуском на сторону больше 2 мм.
  • Имеется возможность поворота фрезерного узла 0 - 20°
  • Оснащены счетчиками точной настройки на разную толщину кромки.
  • Копиры круглые большого диаметра осуществляют плавный заход на деталь; исключают повреждение любой облицованной поверхность.
  • Имеется пневмоперестановка узла, которая позволяет моментально настроить фрезерный узел на два типа кромки. Управление осуществляется с пульта.

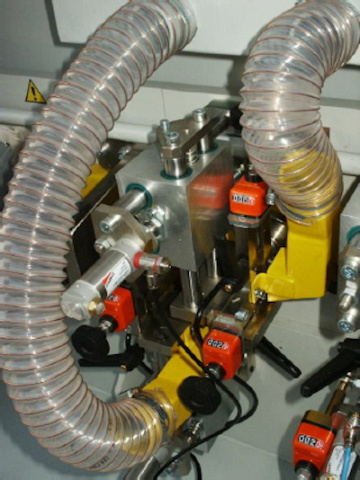

УЗЕЛ РАДИУСНОЙ ЦИКЛИ

  • Узел финишной обработки кромки предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.
  • Узел оснащен круглыми копирами для точной обработки кромки. Копиры находятся на минимальном расстоянии от края детали. Копиры не оставляют следов на глянцевых поверхностях.
  • Счетчики на узле позволяют точно и быстро настроить узел на разную толщину кромки.
  • Узел оснащен системой аспирации. Стружка с циклевочного узла попадает в накопитель. Исключена возможность попадания стружки под копиры.
  • Пневматический отвод цикли с пульта управления.

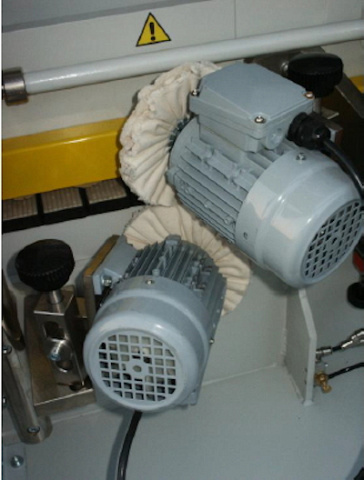

ПОЛИРОВКА

Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:

  • Блеск обработанной поверхности, очищает от загрязнений.
  • Восстанавливает цвет после циклевочного узла.
  • Формирует микро радиус у тонкой кромки(притупляет острый край).
Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,09 кВт.

ПОДАЮЩИЙ КОНВЕЙЕР

Деталь подается цепным конвейером с обрезиненными башмаками.

Ширина башмаков 70 мм.

Этот тип подачи более надежно фиксирует и перемещает деталь вдоль станка. Деталь приживается к конвейеру прижимной балкой с двухрядными роликами, установленными в шахматном порядке, чтобы максимально жестко зафиксировать деталь на конвейере.



ПАНЕЛЬ УПРАВЛЕНИЯ

Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. Настройка на разную толщину кромки производиться с пульта.

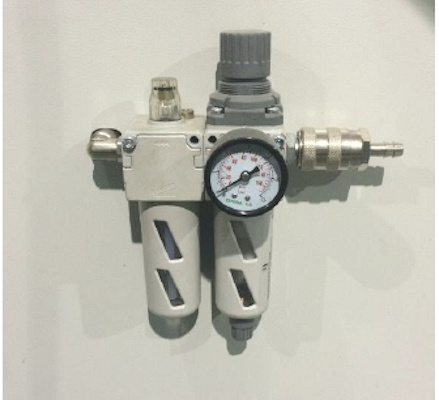

БЛОК ПОДГОТОВКИ ВОЗДУХА

Состоит из регулятора сжатого воздуха и маслораспылитель.

МАСЛОРАСПЫЛИТЕЛЬ

Предназначен для подачи масла впневмосистему. Смазывает элементы пневсосистемы: манжеты, пневмоцилиндры и пневмораспределители, направляющие, дроссельные системы.
Блок подготовки воздуха обеспечивает стабильную работу всей системы и узлов станка, предохраняет элементы системы от закисания.

ФРЕЗЕРНЫЙ УЗЕЛ
Для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм или 3 мм (опция).
СКОРОСТЬ ПОДАЧИ 15 М/МИН
БАЧОК ДЛЯ КЛЕЯ-РАСПЛАВА С ЭЛЕКТРОННЫМ БЛОКОМ КОНТРОЛЯ ТЕМПЕРАТУРЫ
РЕГУЛИРОВКА КОЛИЧЕСТВА НАНОСИМОГО КЛЕЯ
ГИЛЬОТИНА ДЛЯ ПРЕДВАРИТЕЛЬНОЙ РЕЗКИ ТОЛСТОГО КРОМОЧНОГО МАТЕРИАЛА ИЗ ПВХ ИЛИ АBS
ТОРЦОВОЧНЫЙ УЗЕЛ ДЛЯ ОБРЕЗКИ ПЕРЕДНЕГО И ЗАДНЕГО СВЕСОВ ПИЛОЙ
ПНЕВМОПЕРЕСТАНОВКА ФРЕЗЕРНОГО УЗЛА
ЦИКЛЕВКА РАДИУСНАЯ R = 2 ММ
ПНЕВМОПЕРЕСТАНОВКА ЦИКЛЕВОЧНОГО УЗЛА
ПОЛИРОВАЛЬНЫЙ УЗЕЛ 2 Х 0,09 КВТ 1400 ОБ/МИН
ТРАНСПОРТНАЯ СИСТЕМА С ЦЕПЬЮ. НЕСУЩИЕ ПЛИТЫ ШИРИНОЙ – 70 ММ
ПРИЖИМНЫЕ РОЛИКИ ВЕРХНЕЙ БАЛКИ ИЗГОТОВЛЕНЫ ИЗ РЕЗИНЫ ДИАМЕТРОМ 70 ММ, УСТАНАВЛИВАЮТСЯ НА ПОДШИПНИКАХ

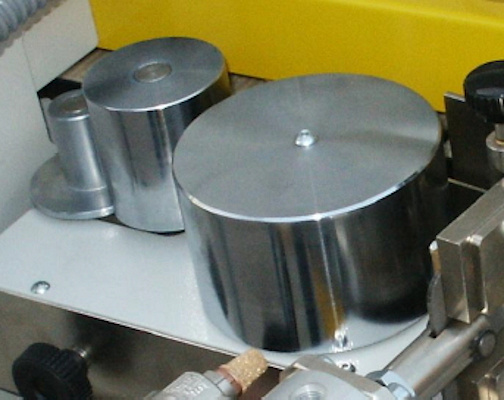

МАГАЗИН ПОДАЧИ РУЛОННОГО КРОМОЧНОГО МАТЕРИАЛА Ø600 ММ
РЕГУЛЯТОР СЖАТОГО ВОЗДУХА, МАСЛОРАСПЫЛИТЕЛЬ
Регулятор сжатого воздуха, маслораспылитель.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ПЫЛЕУЛАВЛИВАЮЩИЙ АГРЕГАТ ПК 6000

  • Производительность, 6000 м³/час
  • Диаметр воздуховодов, 100 мм
  • Кол-во патрубков воздуховодов, 6 шт
  • Кол-во мешков накопителей/фильтров, 2/2 шт.
  • Емкость мешков накопителей, 0,6 м³
  • Мощность электродвигателя, 5,5 кВт
  • Воздуховод из ПВХ. Ø: 100 мм TEX PVC5-C 6 м

КОМПРЕССОР KAISHAN KA-7,5
  • Давление, 8 бар
  • Производительность, 0,67 м³/мин
  • Мощность, 5,5 кВт
  • Объем ресивера, 180 л
КЛЕЙ FOLLMAN 1851
  • Клей расплав FOLLMAN 1851 для облицовывания мебельных кромок на основе ЭВА средненаполненный.
  • Для приклеивания стандартных материалов (в том числе и цельного дерева) на кромки мебели, на кромкооблицовочных станках.
  • Средненаполненный.
  • Высокая начальная прочность.
  • Высокая адгезия.
  • Высокая термостойкость.
  • Тонкий клеевой шов.
  • Упаковка - 25 кг.

Модель

RTM 6.4
Размеры детали кромки:
Толщина кромочного материала, мм 0,4 - 3
Толщина детали (мин/макс), мм 8 - 60
Габариты детали (мин), мм 80 х 75
Торцовка:
Пилы торцовки, мм Ø80 х 30
Мощность двигателей торцовки, мм 2 х 0,20
Обороты пил, об/мин 12 000
Фрезерования свесов:
Фрезы узла снятия свесов кромки, мм Ø75; Z4
Мощность двигателей, об/мин 2 х 0,55
Обороты, об/мин 12 000
Полировка:
Частота вращения, об/мин 1400
Мощность двигателя, кВт 2 х 0,09
Подача:
Скорость подачи, м/мин 15
Мощность двигателя подачи, м/мин 2,2
Аспирация:
Диаметр патрубков, мм Ø120
Мощность:
Общая мощность станка, кВт 6,5
Напряжение, В 380
Габаритные размеры:
Длина, мм 3420
Ширина, мм 1000
Высота, мм 1650
Вес, кг 850
