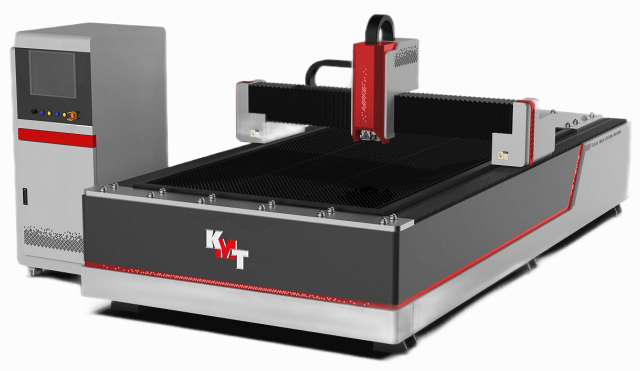

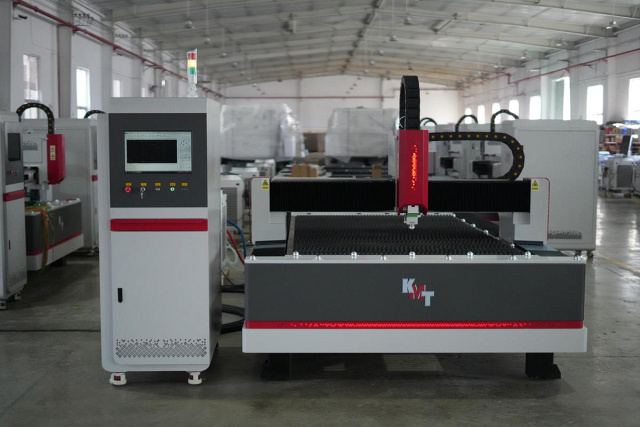

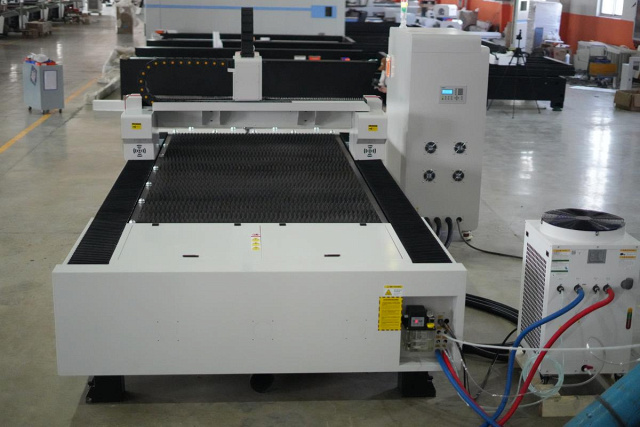

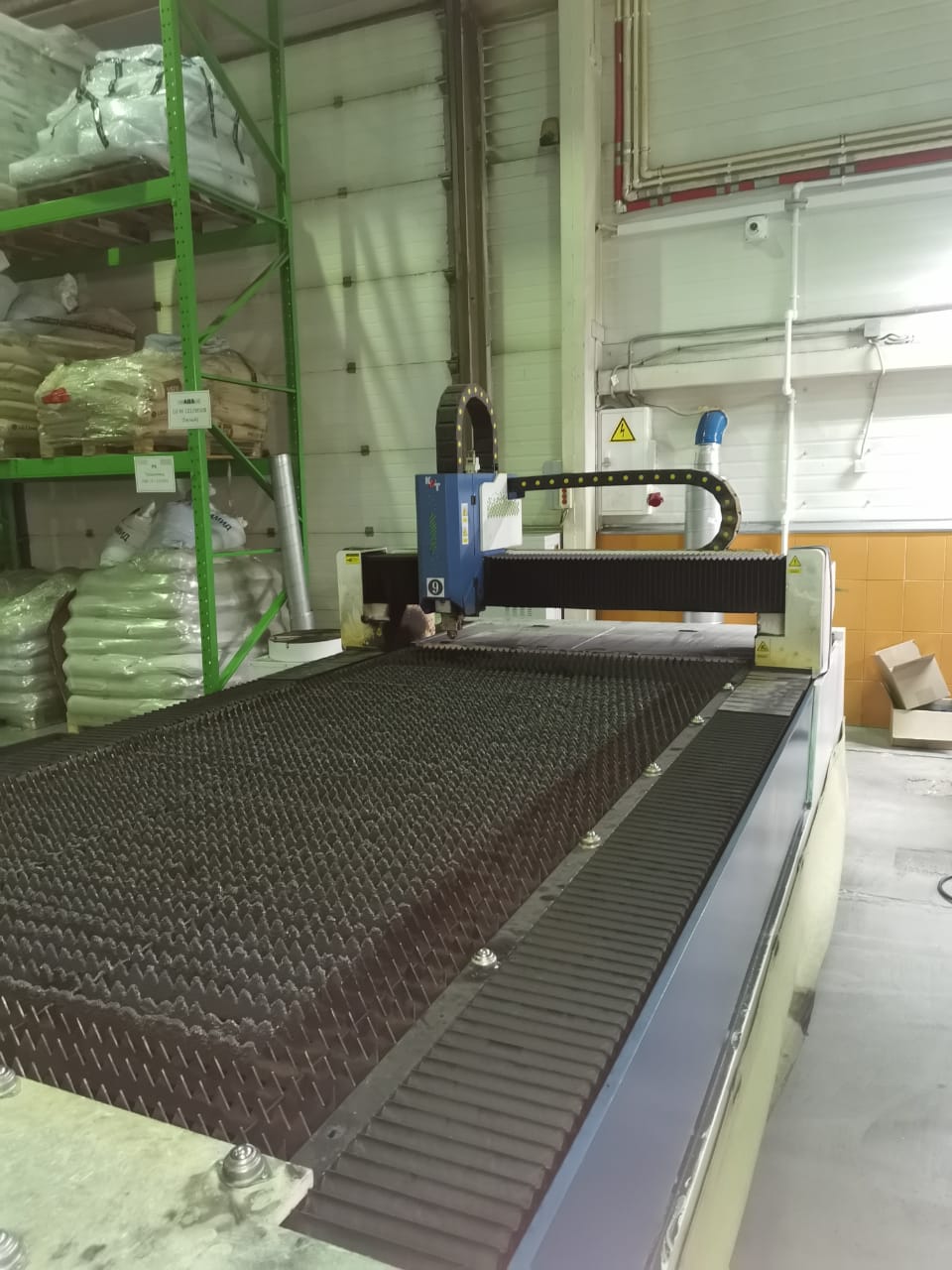

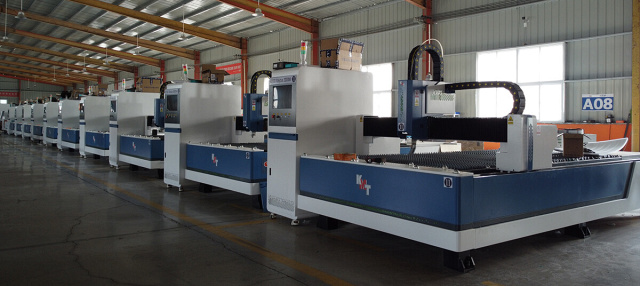

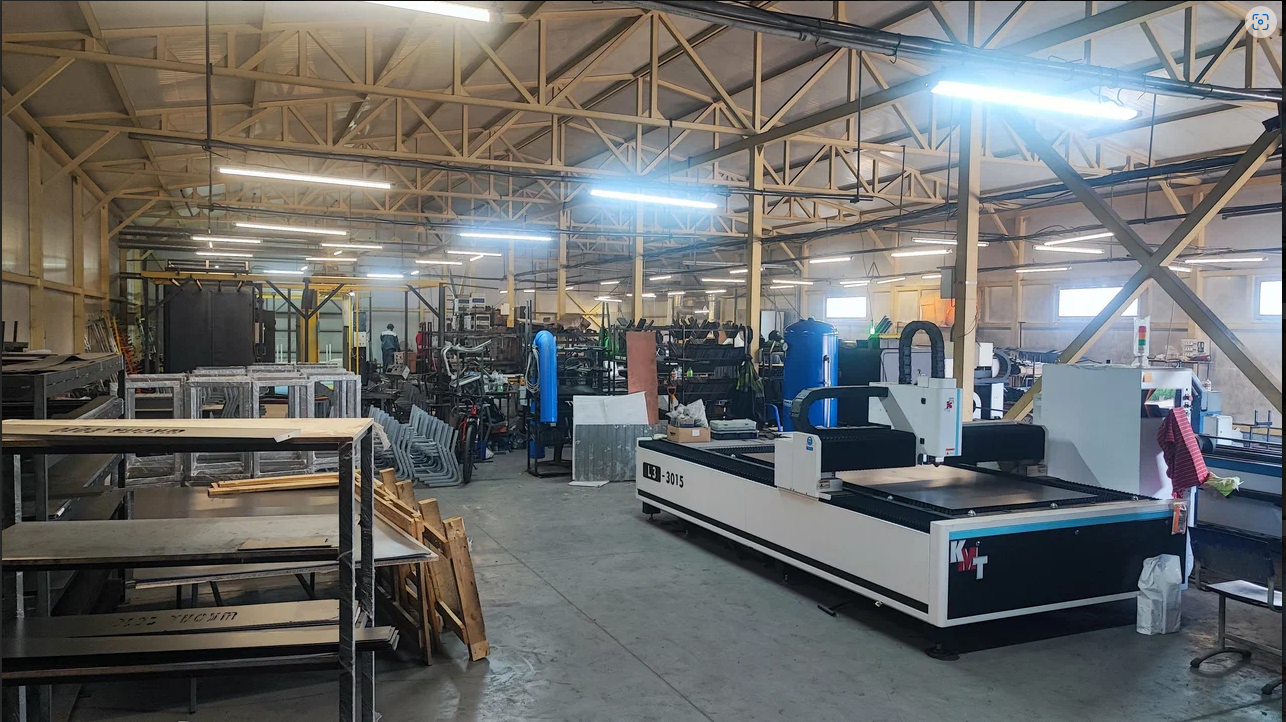

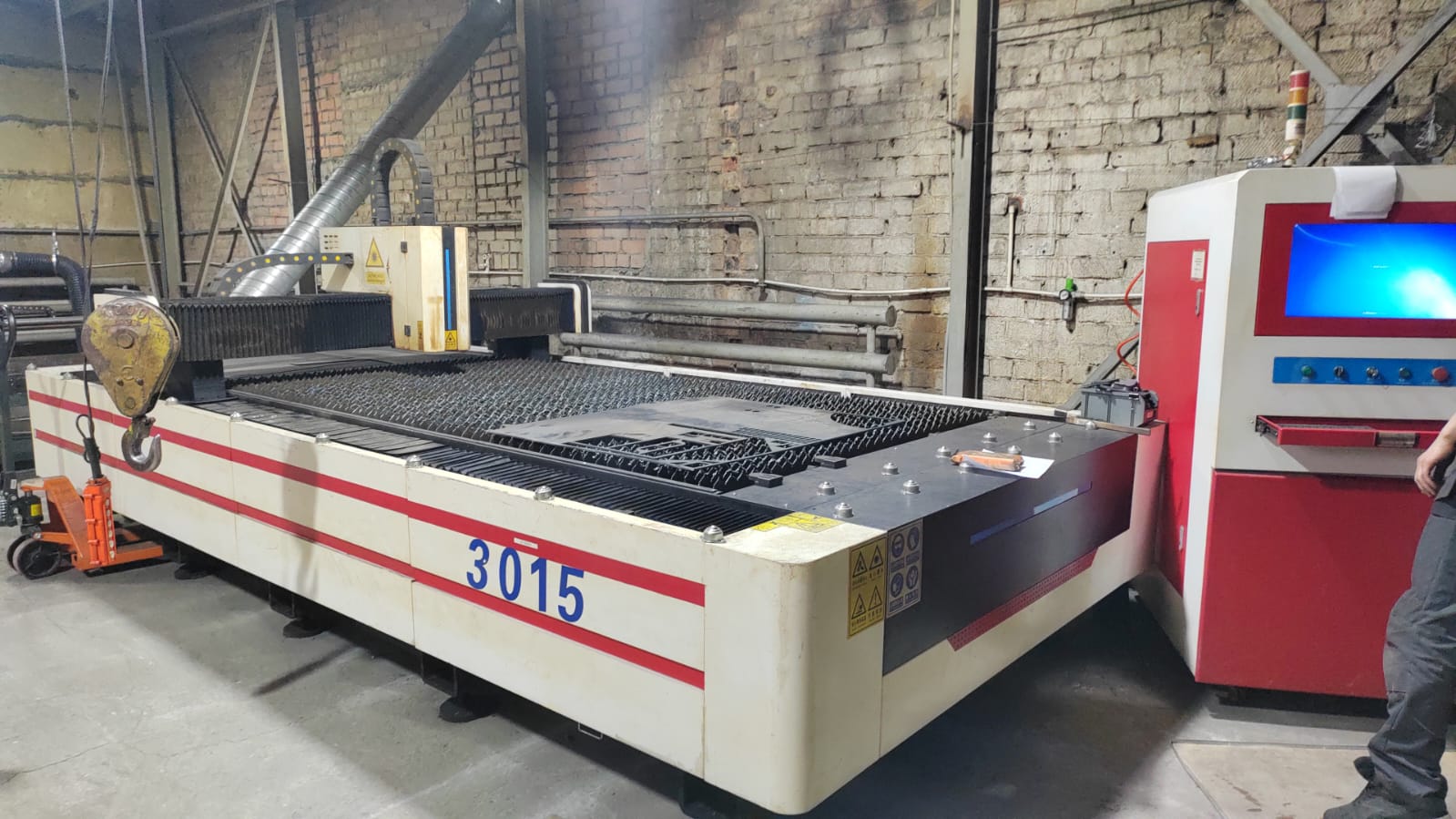

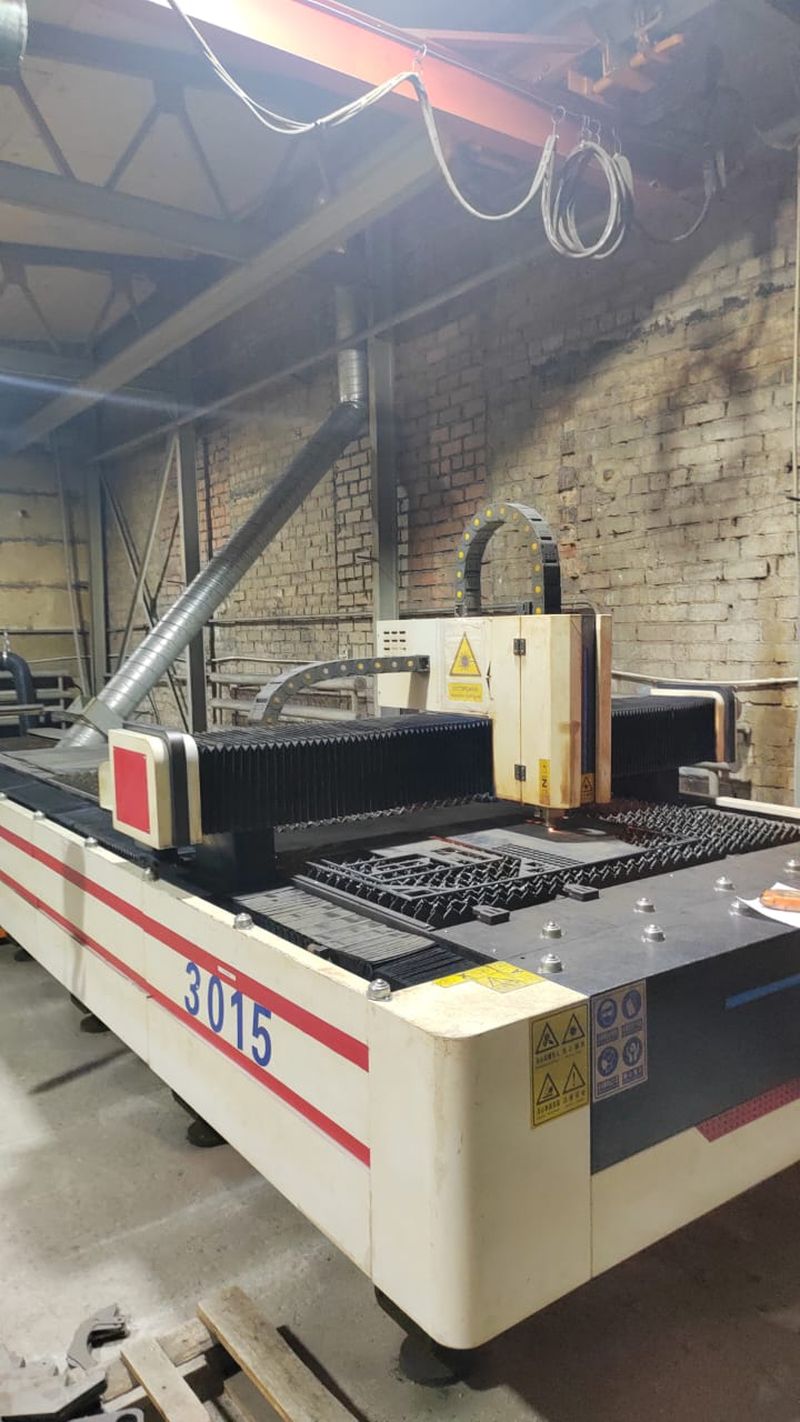

Оптоволоконная установка лазерного раскроя KMT L3

Поделиться
  • Лидеры продаж оборудования для металлообработки
    Узнать больше
Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Обучим работать на станке
Шеф-монтаж: индивидуально !
Гарантия: 12 месяцев
Самая большая
KMT
Китай
Модели серии:
L3

Перемещение по осям X / Y / Z:

3030 x 1525 x 100 мм

Скорость перемещений портальной системы: 120 м/мин

Ускорение: 1,2 G

Мощность резонатора: 1500 - 3000 Вт

Вес: 2500 кг

Преимущества
  • Линейные направляющие HIWIN
  • Японские серводвигатели FUJI
  • Режущая голова Raytools (Швейцария)

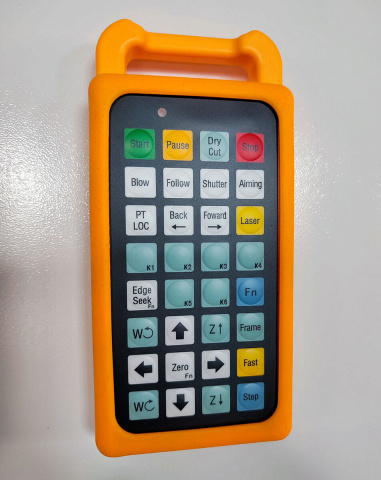

  • Беспроводное дистанционное управление
  • Работа в 3 смены
Назначение

Модель L3 - модель линейки KMT c рабочей зоной от 3000 х 1500 мм, весом до 3700 кг, скоростью перемещений портальной системы 120 м/мин.

Модель предназначена для работы в 1-3 смены и позиционируется как станок со стандартными унифицированными компонентами (резонатор, режущая лазерная голова, стойка ЧПУ и т. д.)

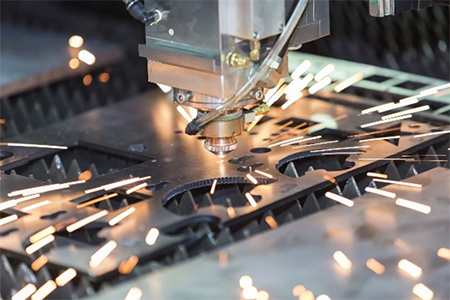

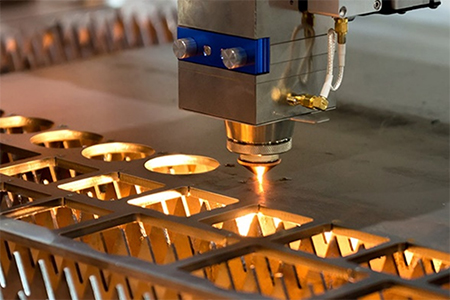

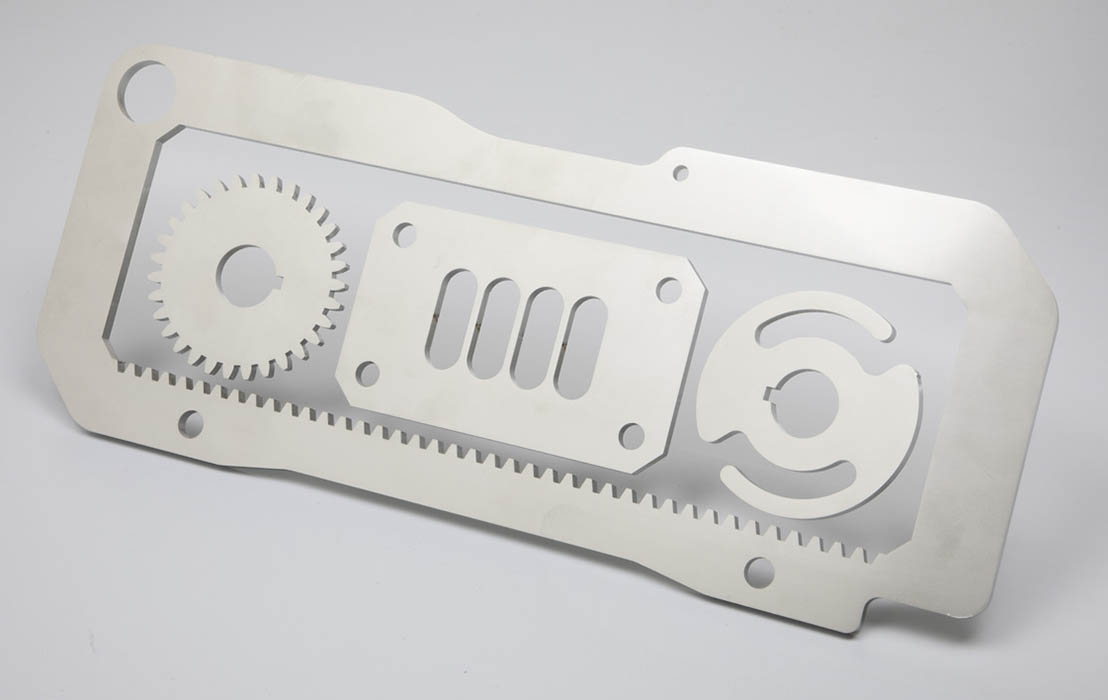

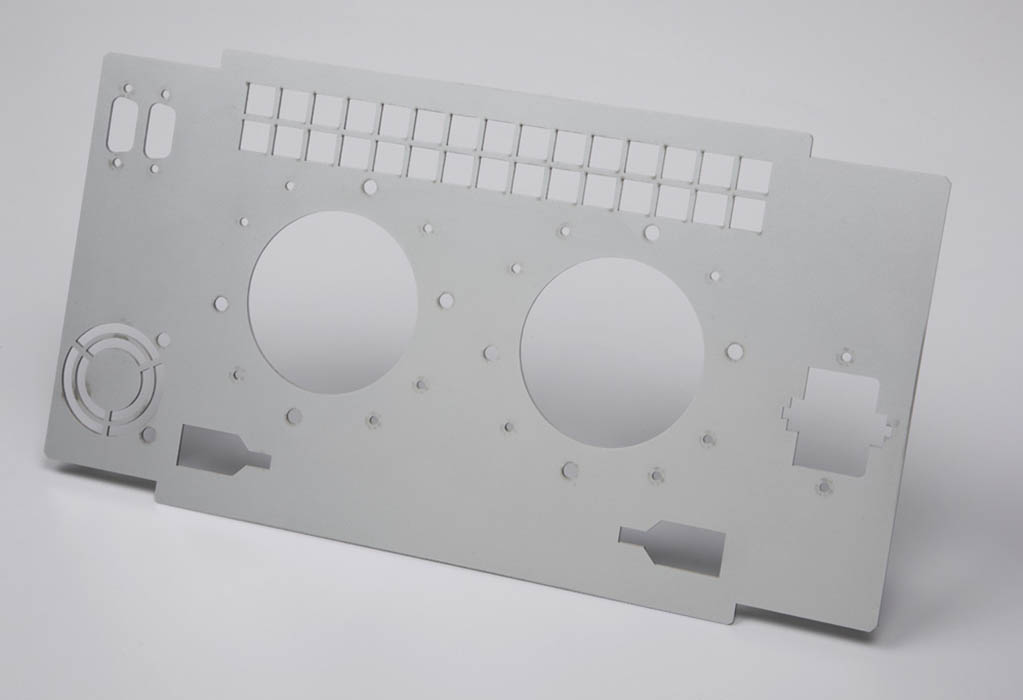

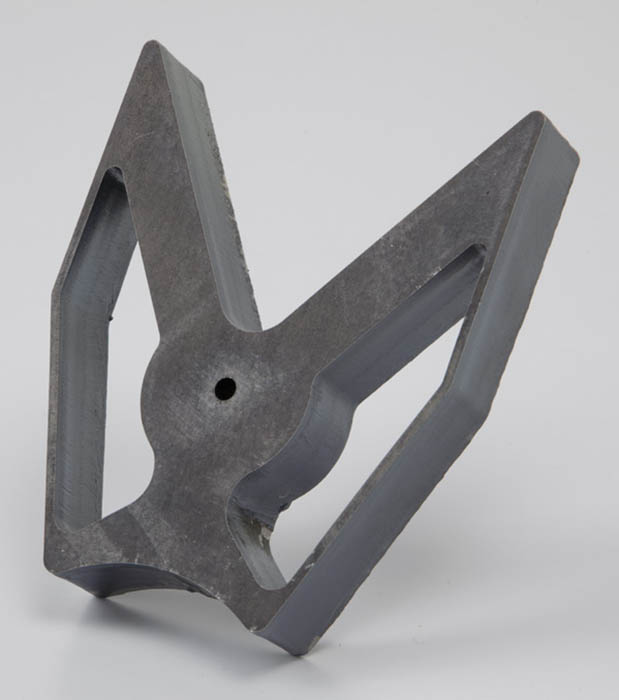

Область применения

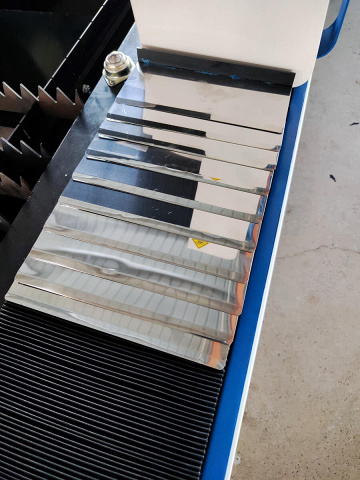

Конструктивные особенности

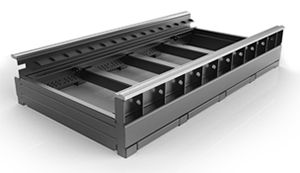

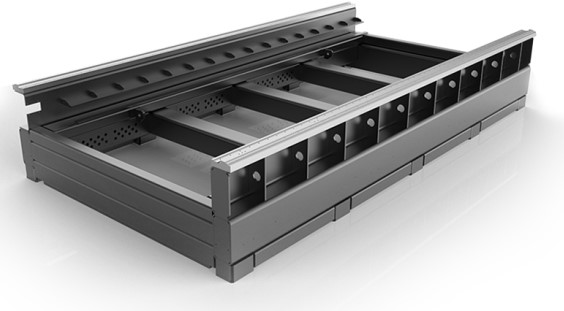

Мощная цельно-сварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, гарантия на прочность и деформации – 20 лет.

Линейные направляющие обеспечивают линейное движение за счет рециркуляции тел качения между профилированным рельсом и подшипниковым блоком.

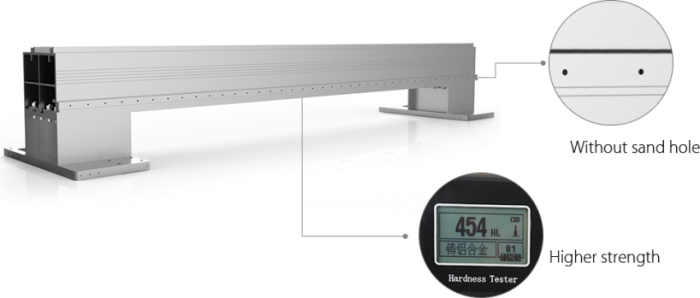

Портал из авиационного алюминия характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации.

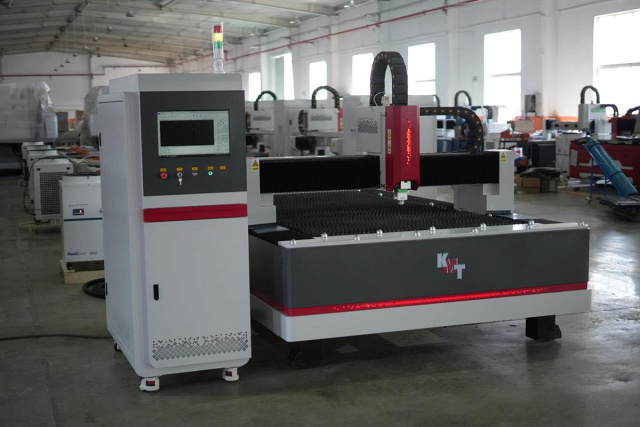

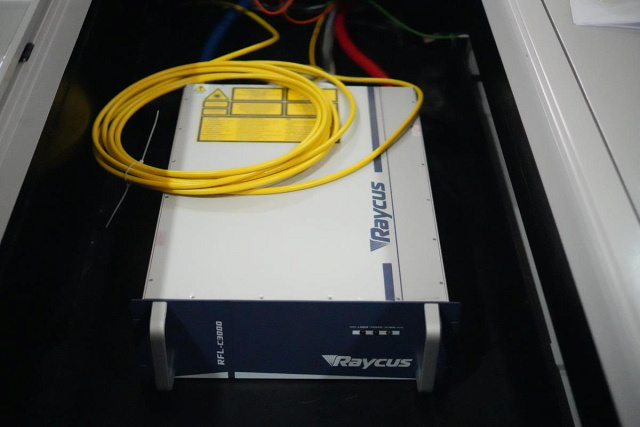

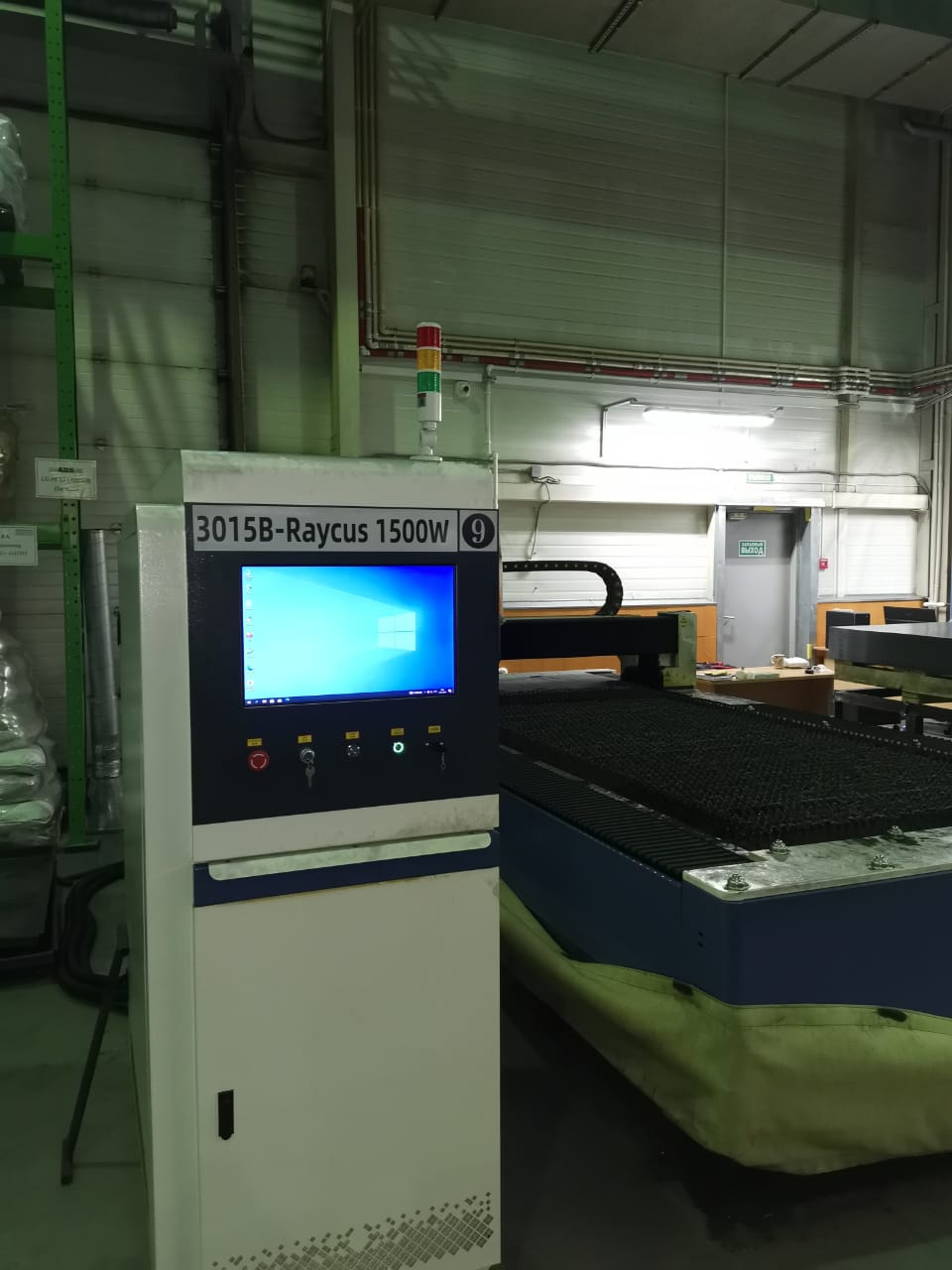

Отличительной особенностью установки лазерного раскроя модели L3 является конструктивное решение, в котором электрические компоненты и лазерный источник встроены в независимый шкаф управления с пылезащитной конструкцией, увеличивающей их срок жизни.

Стандартная комплектация

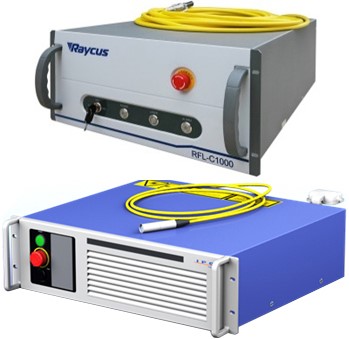

  • Raycus (Китай) от 1000 Вт до 3000 Вт
  • Reci от 1000 Вт до 1500 Вт.

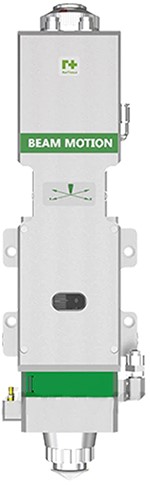

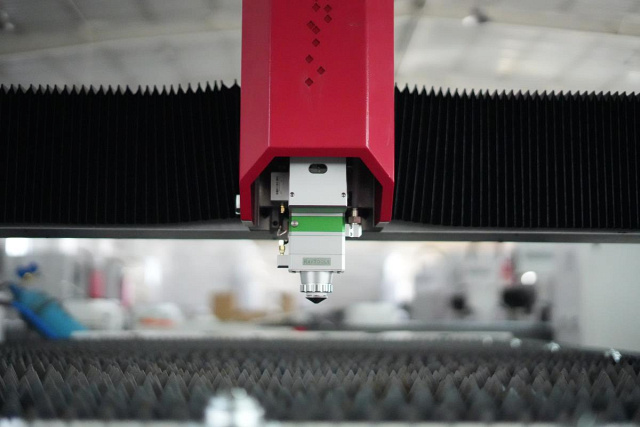

Лазерные головки с автофокусировкой, выпускаемые в Швейцарии RAYTOOLS AG. Фокусирующая линза может автоматически менять положение в диапазоне 22 мм. Пользователь может непрерывно настраивать фокус через программу, чтобы выполнить быстрое прошивание толстых листов или других толщин и материалов. У головок есть настройки интерфейса, которые позволяют использовать различные волоконные лазеры.

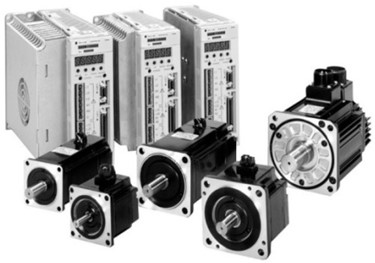

  • ось X 2х1000 Вт FUJI (Япония)
  • ось Y 1х1000 Вт FUJI (Япония)
  • ось Z 1х400 Вт FUJI (Япония)

Сервоприводы предназначены для управления скоростью, крутящим моментом и положением подвижных деталей механизмов. Быстрое и точное регулирование момента и скорости обеспечивается за счет использования контура обратной связи с функцией автоматической подстройки в реальном времени, которая обеспечивает превосходные динамические характеристики.

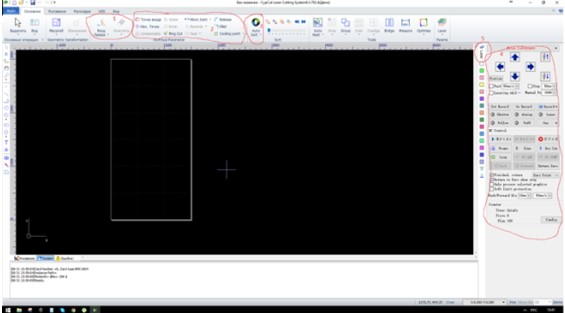

Cypcut - это качественная система управления лазерной резки, чтения любых форматов файлов, проектирование и контроль обработки в целом, один набор программного обеспечения может завершить весь процесс.

Высокая точность, долговечность, закаленная и шлифованная сталь.

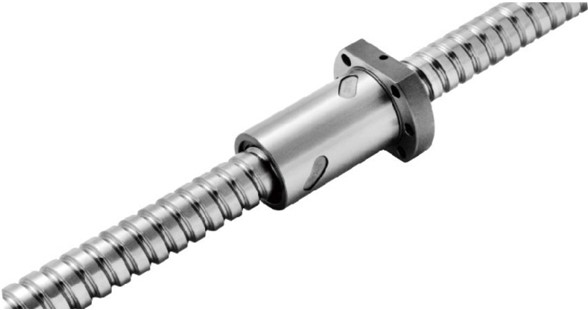

Шарико-винтовые передачи (ШВП) TBI используются в станках ЧПУ и в устройствах автоматизации. Продукция компании TBI широко применяется в различных промышленных установках европейского производства и на отечественных предприятиях.

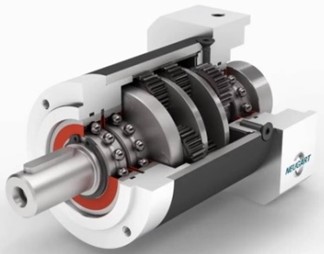

Планетарные редукторы SHIMPO с соосной конструкцией будут отличным выбором, когда требуется высокая точность и надежность.

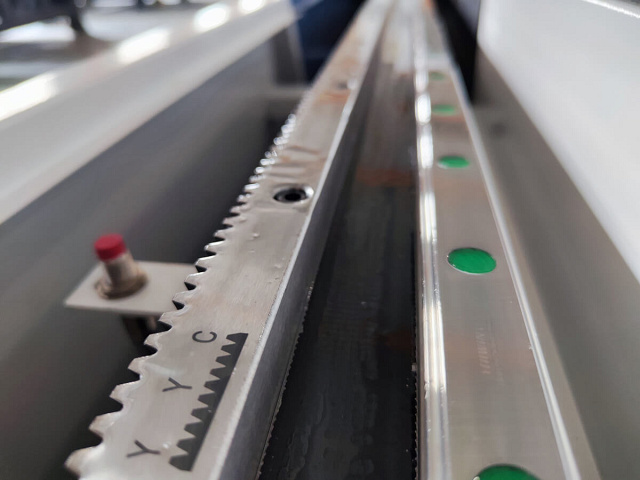

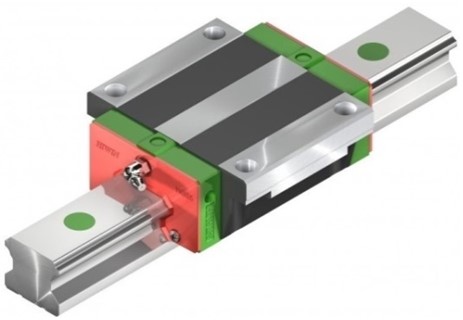

Линейные направляющие Hiwin предназначены для линейного перемещения узлов и деталей станков и различных автоматизированных промышленных комплексов.

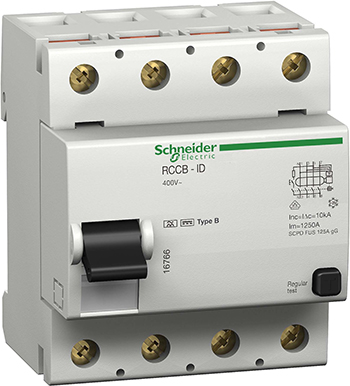

Schneider Electric (Франция) - известный бренд, который отличается разнообразием электротехнической продукции. Это сочетание эргономики и практичности, привлекательности и эффектности. Изделия бренда характеризуются прочностью, надежностью, износоустойчивостью.

Компания SMC более 60 лет находится на передовых рубежах в области пневмотехнологий. SMC произвело обновление серии компактных цилиндров CQ2, в результате которого появился новый корпус, позволяющий монтаж датчиков положения на любой из 4-х поверхностей, в зависимости от условий монтажа.

Мощная цельно-сварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, гарантия на прочность и деформации – 20 лет.

Портал из авиационного алюминия характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации.

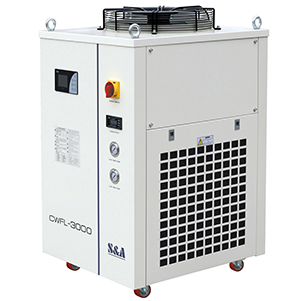

Промышленные водяные чиллеры от компании S&A служат для охлаждения оптоволоконных излучателей лазерных станков. Обеспечивает принудительное охлаждение жидкости, циркулирующей в лазерной трубке, поглощая избыточное тепло, которое выделяется при генерации излучения.

Чиллер дает возможность более точно контролировать температуру охлаждающей жидкости и поддерживать ее значение на заданном уровне.

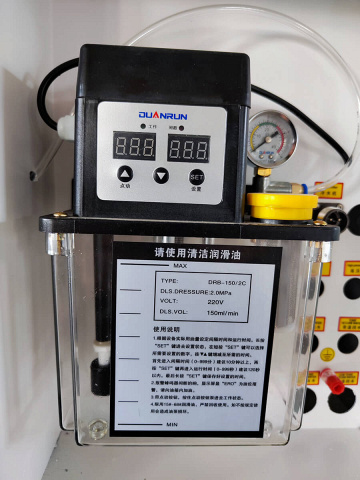

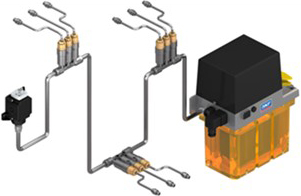

Время и частоту смазки можно регулировать с помощью центральной системы управления, комплексной многоточечной смазки для направляющих, ползунов, реек и т.д. а также автоматического возврата и сбора отработанной смазочной жидкости

Сравнение волоконных и CO2 лазерных станков

Производя сравнения двух видов лазера, волоконного и газового СО2, стоит отметить их конструктивное отличие. Не вдаваясь глубоко в детали, можно лишь сказать, что волоконный лазер, генерируя лазерное излучение непосредственно в волокне, которое является гибким, позволяет выводить полученное излучение напрямую к лазерной фокусирующей головке, без применения сложной оптической системы зеркал, которая, к тому же, требует частой юстировки и технического обслуживания.

Система СО2, лазера, являясь более технически сложной, имеет и большие габариты самой установки, и, что немаловажно, имеет значительно большее энергопотребление по сравнению с волоконным эрбиевым лазером. Говоря про энергопотребление уместно отметить и тот факт, что КПД этих разных видов лазеров имеют разные значения. Так, для волоконного лазера, КПД достигает 25% в то время, как у газового СО2, лазера эта цифра находится в пределах 8 - 10 %.

Подводя небольшой итог, следует выделить некоторые моменты в отличии оборудования в основе которых лежат разные типы лазерного излучения:

  • Относительно небольшие габариты, что позволяет размещать его на значительно меньшей площади;
  • Благодаря волокну, подводимому к режущей головке, не требуется сложной оптической системы, а значит и периодической юстировки, чистки оптики;
  • Небольшое энергопотребление;
  • Нет потребности в технологических газах;
  • Простая система охлаждения;
  • Большой ресурс работы лазера, до 100 000 часов работы;
  • Минимум расходных материалов, их невысокая стоимость и малая частота замены;
  • Возможность обработки латуни, меди, серебра.
  • Большие габариты, сложная система охлаждения;
  • Наличие оптики требующая периодической юстировки, и более квалифицированного персонала;
  • Значительное энергопотребление установки в целом;
  • Низкий КПД лазера;
  • Потребность в технологических газах для лазерного генератора, и их высокое качество, на что не всегда можно рассчитывать;
  • Дорогостоящее обслуживание установки, обходящееся в несколько десятков тысяч долларов в год;
  • Невозможность обработки латуни, меди, серебра.

Отличительные особенности волоконных лазеров

Длина излучения волны у волоконного лазера l = 1,09 мкм. Такая длина волны дает волоконному лазеру ряд преимуществ:

  • излучение с такой длиной волны будет прекрасно фокусироваться через стеклянные линзы, что позволяет сэкономить денежные средства при установке фокусирующей системы;
  • излучение с такой длиной волны может передаваться по волокну на большие расстояния. Поэтому сама лазерная установка может находиться в удобном для работы месте, а волокно от лазерной установки уже непосредственно протягивается на место сварки.

Такое коротковолновое излучение очень интенсивно поглощается металлом:

  • малый размер выходной апертуры луча (300 мкм) позволяет сфокусировать конечный лазерный луч в очень маленькую точку;
  • у волоконного лазера малая расходимость луча, следовательно, увеличивается фокусное расстояние.
  • высокий, по сравнению с другими источниками, КПД - h = 35%. Например, эффективность газовых лазеров составляет всего h = 5%;
  • создание излучателей высокой мощности (до 100 кВт) – излучение нескольких волоконных лазеров можно объединить в одно;
  • низкая теплоотдача – лазеру не нужна система интенсивного охлаждения, поэтому его конструкция компактная, простая в обслуживании и ремонте.
  • волоконные лазеры не требуют сложной настройки, юстировки и чистки;
  • для установки оборудования не нужны специальные условия;
  • компактность – лазер занимает от 20 м2 производственного помещения;
  • передача излучения по оптоволоконному кабелю;
  • время работы до 100 000 часов благодаря низкой нагрузке на диоды и волокно;
  • полная готовность к эксплуатации – лазер не требует долговременной наладки;
  • использование фокусирующих линз позволяет обойтись без сторонней дорогостоящей фокусирующей системы;
  • высокая эффективность резки.
