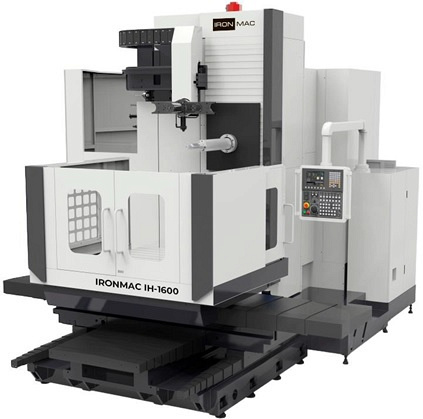

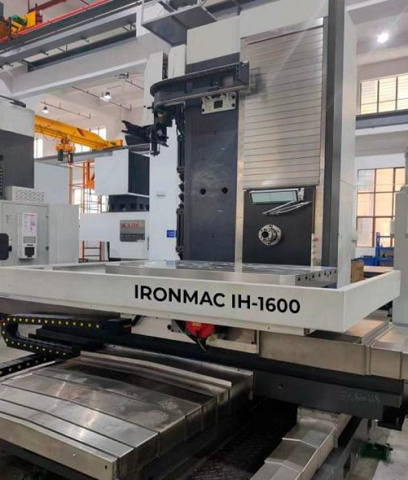

Горизонтально-расточные станки IRONMAC IH-1600 CNC

Поделиться
Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
IRONMAC
Китай
Модели серии:
IH-1600 CNC

Ø шпинделя: 130 мм

Ось Х: 1600 мм

Ось Y: 1600 мм

Вес: 18 500 кг

Преимущества
  • Одновременная работа в 4-х осях
  • Диаметр расточного шпинделя: 130 мм
  • Конус шпинделя BT50 привод-редуктор
  • Мощность шпинделя: 22 / 26 кВт
  • Мощность приводов осей: 7 кВт
  • Оптические линейки X, Y, Z-axis (FAGOR)
  • Подача СОЖ через инструмент 20 бар
  • Инструментальный магазин на 40 позиций
  • Направляющие скольжения
  • ЧПУ HCNC 848, FANUC 0i-MF (5) Plus или Siemens 828D на выбор
Назначение

Горизонтально-расточной станок с поворотным столом IH-1600CNC представляет собой одну из старейших технологий и концепций горизонтально-расточных станков с поворотным столом, которые в настоящее время доступны на рынке. Благодаря современному дизайну, IH-1600CNC является универсальным фрезерно-расточным станком, который позволяет эффективно обрабатывать малогабаритные и средне-тяжелые заготовки, сохраняя при этом высокую точность и качество обрабатываемой поверхности.

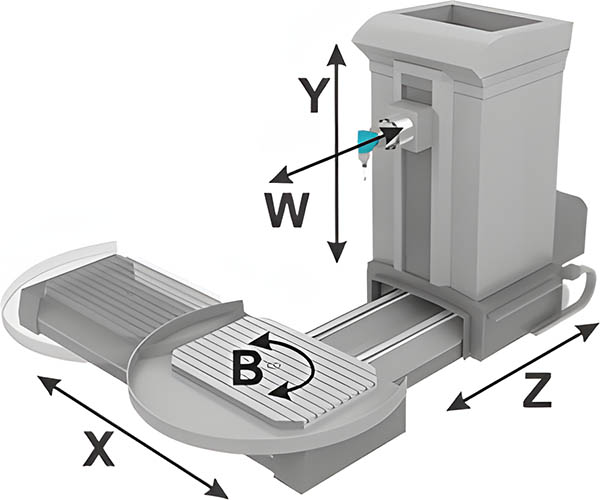

IH-1600CNC осуществляет перемещение по 5 осям (X / Y / Z / W / B). Имеет широкую возможность технологического использования в черновых и чистовых расточных операциях, фрезеровании, обтачивании наружных цилиндрических поверхностей и торцов отверстий, сверлении, зенкеровании, развертывании и резьбонарезке. Большое разнообразие различных видов обработки, производимых на горизонтально-расточном станке IH-1600CNC, позволяет в ряде случаев проводить полную обработку заготовки без её перестановки на другие станки, что особенно важно в тяжелом машиностроении.

Область применения

Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство и многие др. виды деятельности.

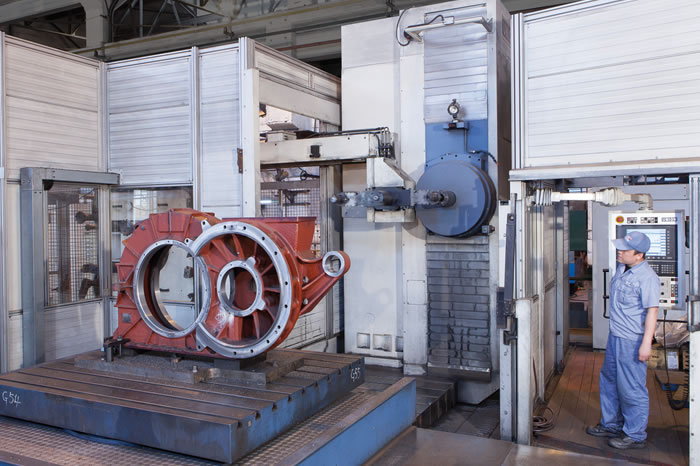

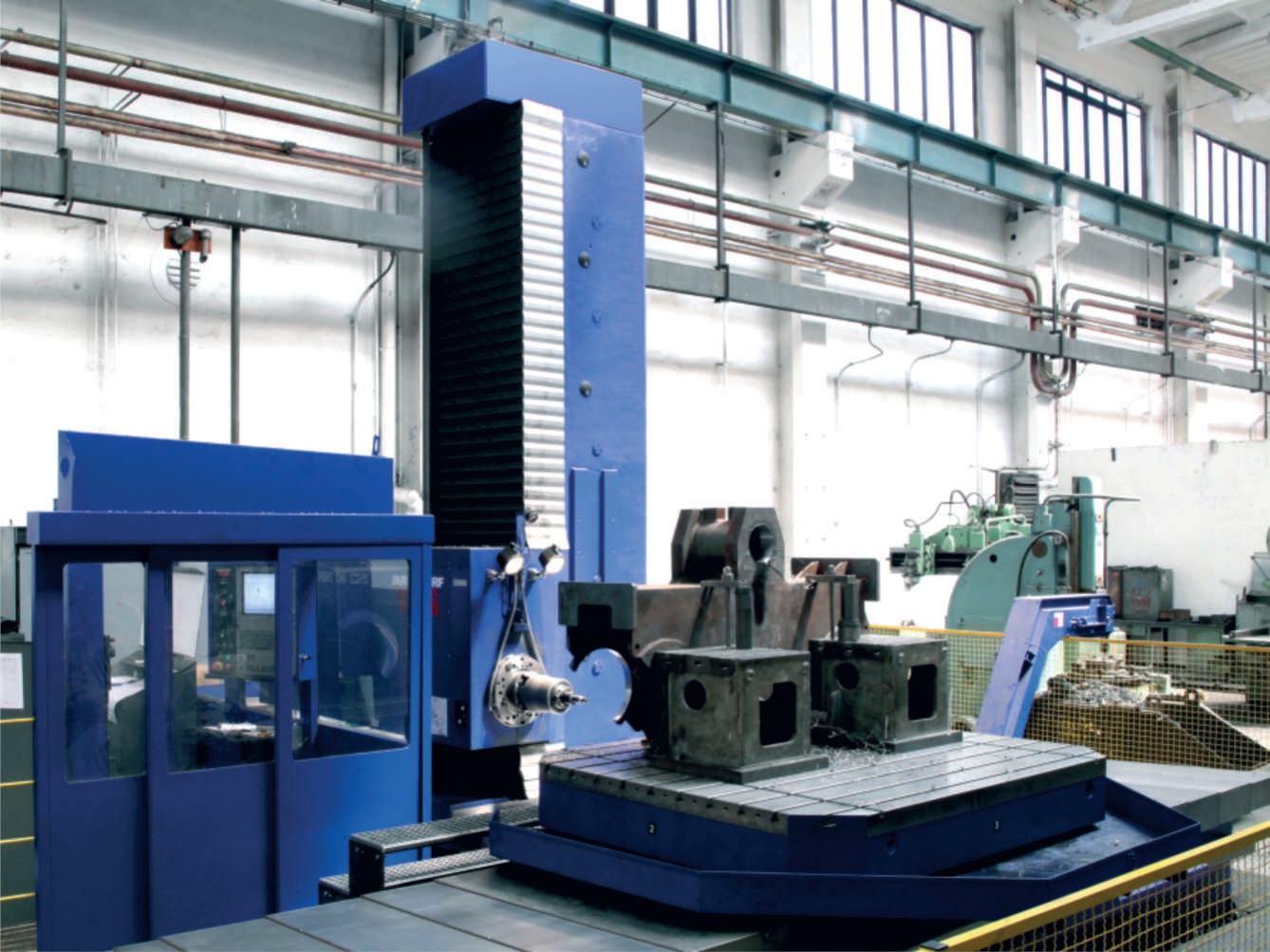

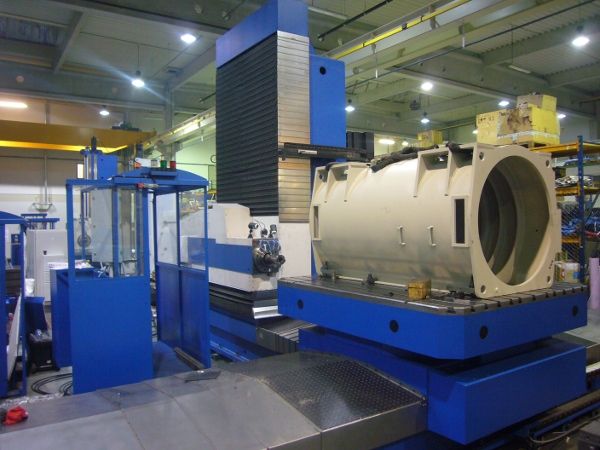

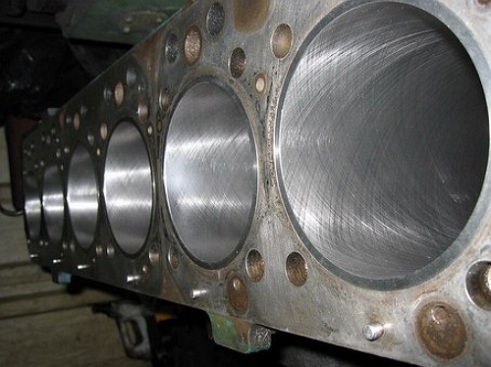

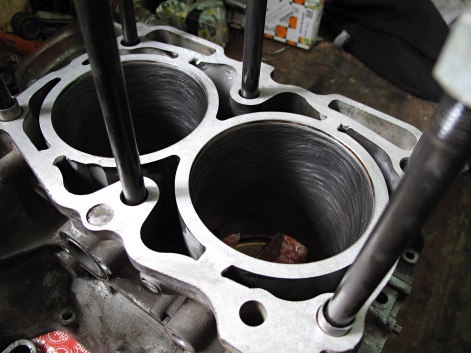

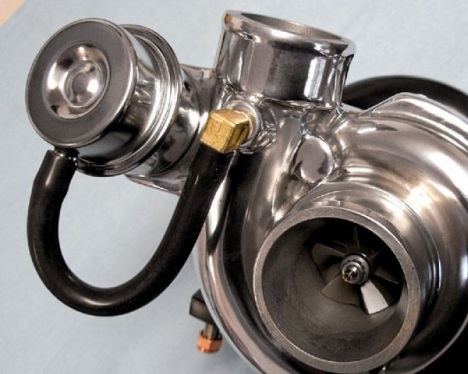

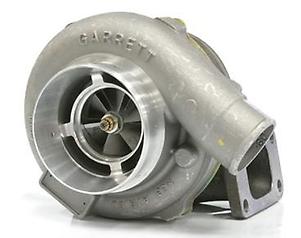

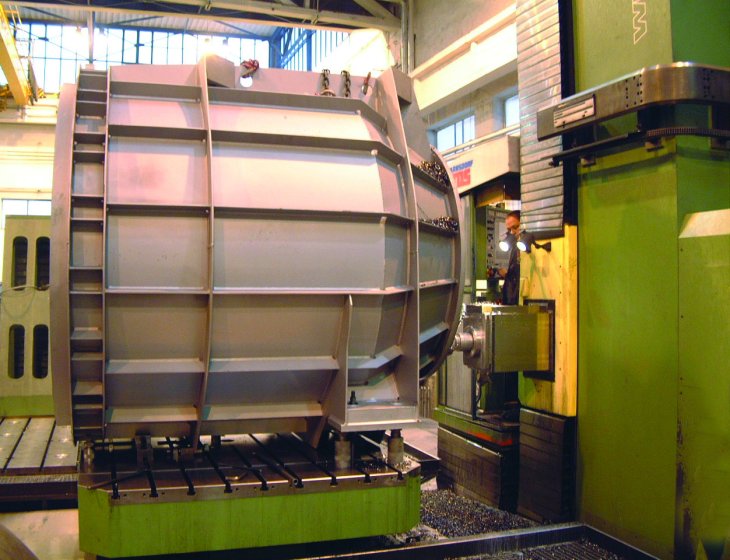

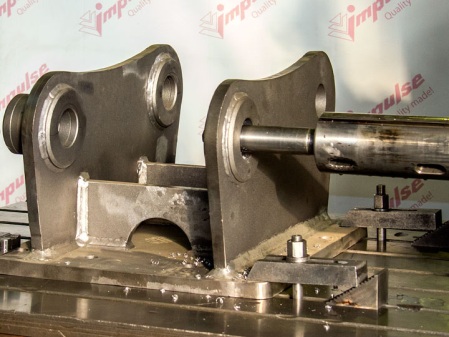

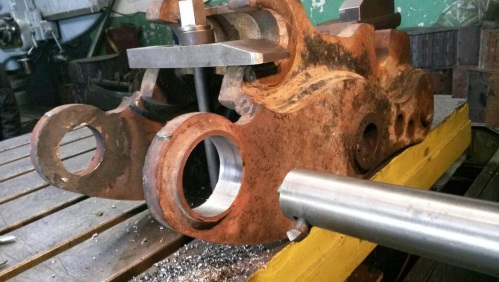

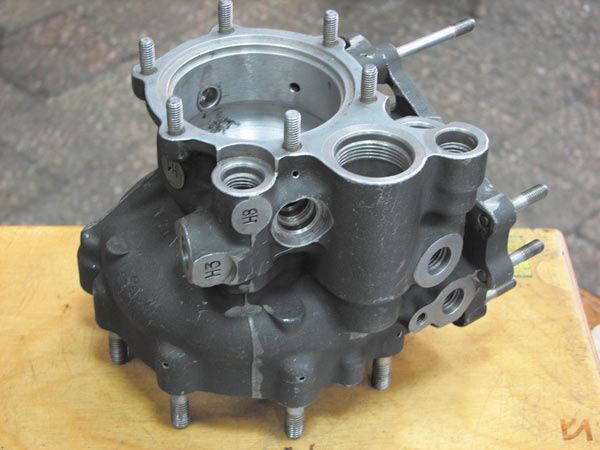

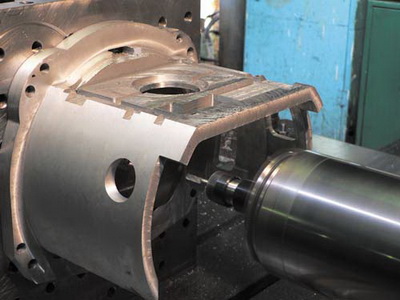

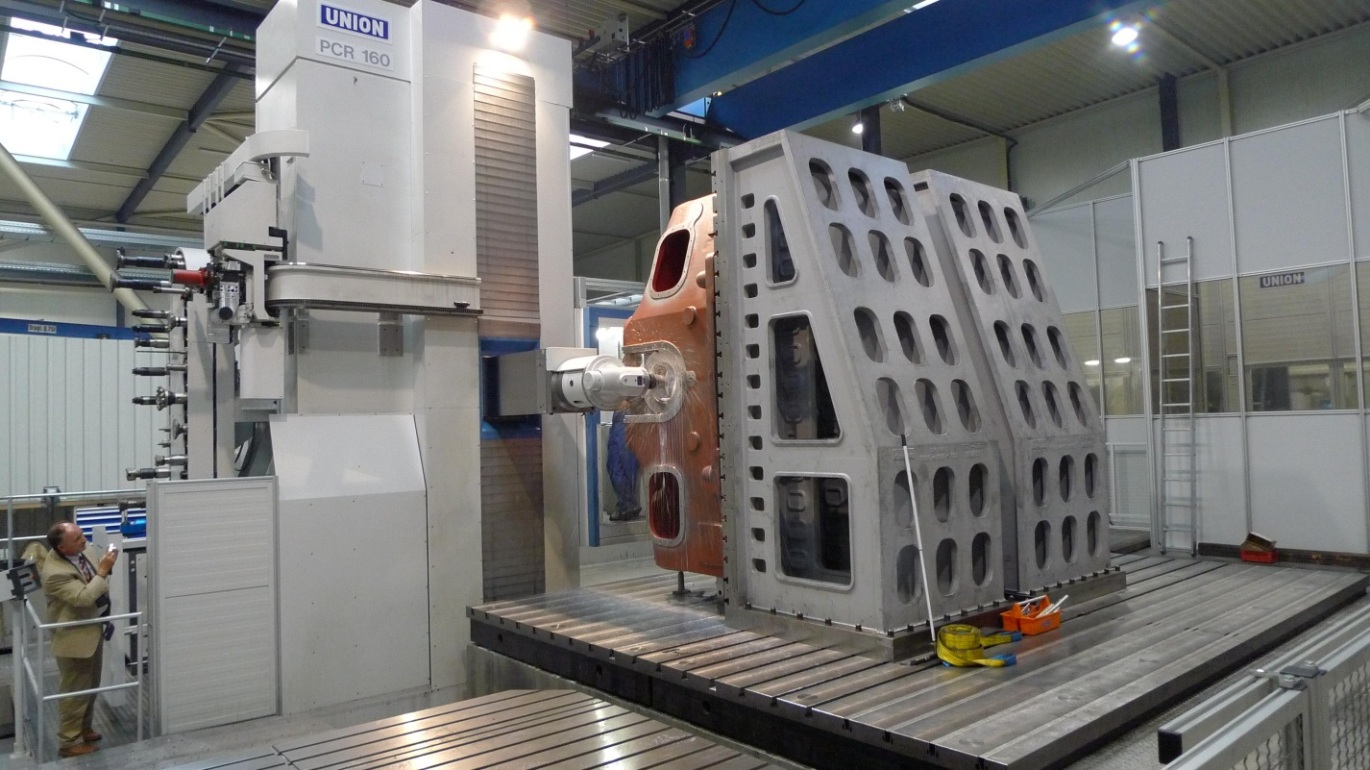

Получаемые изделия

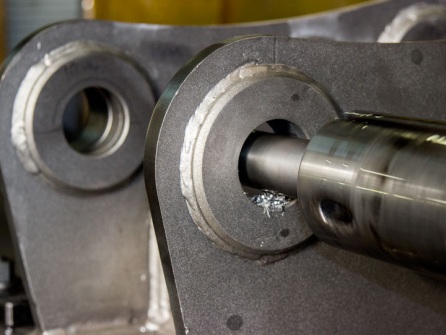

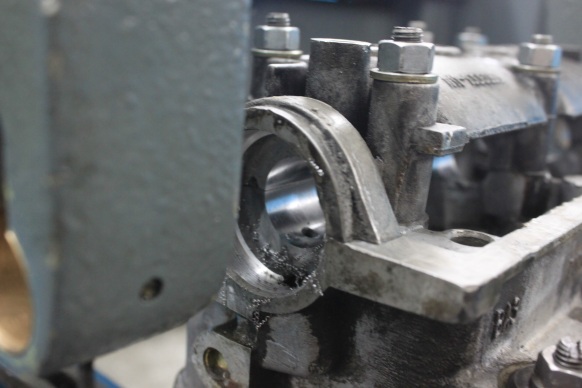

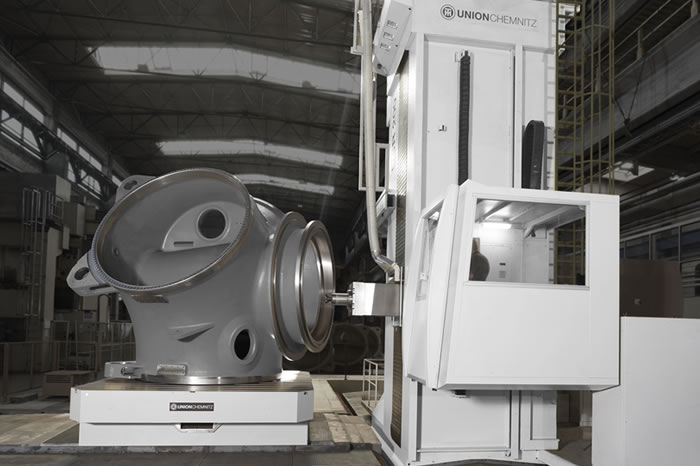

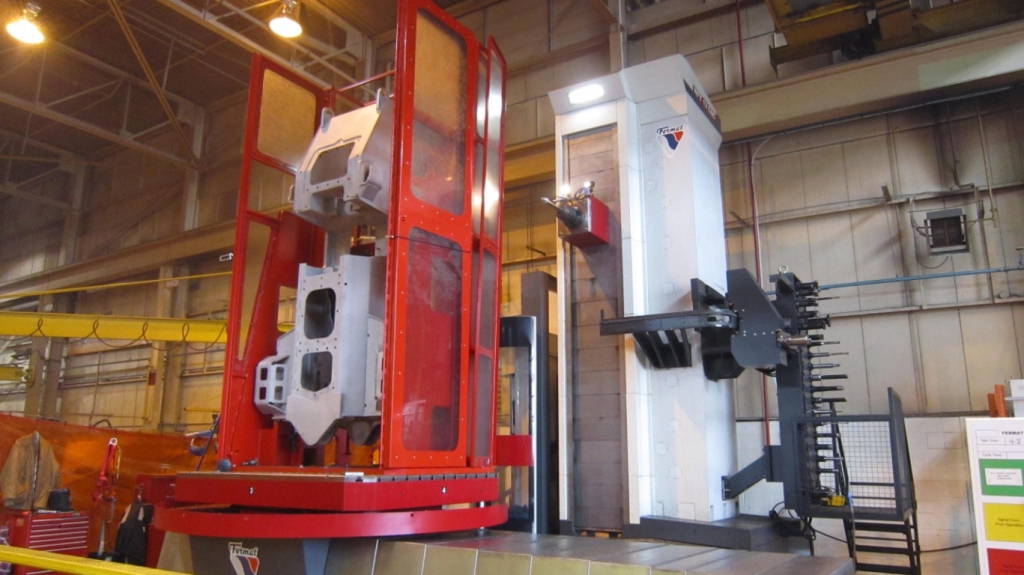

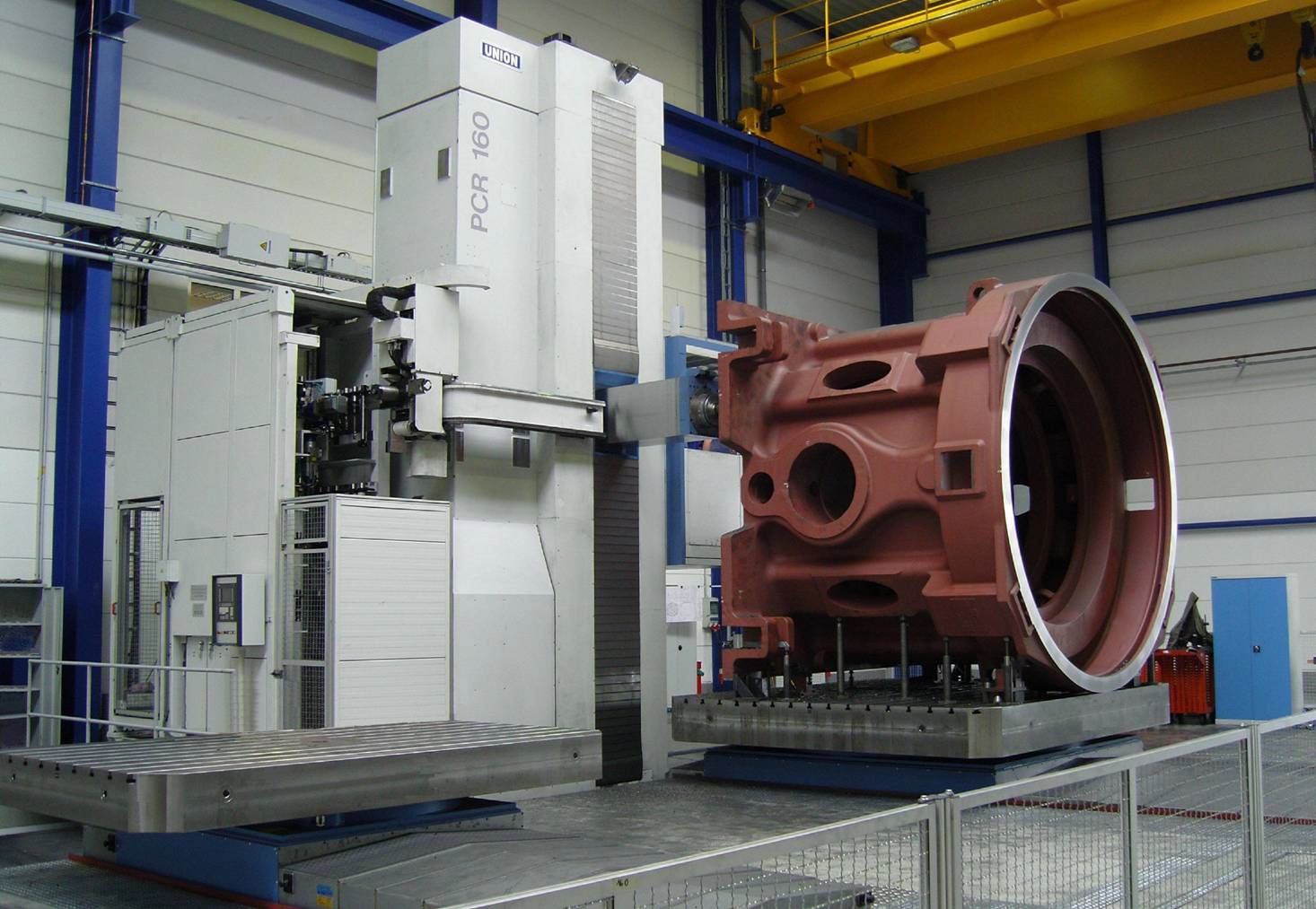

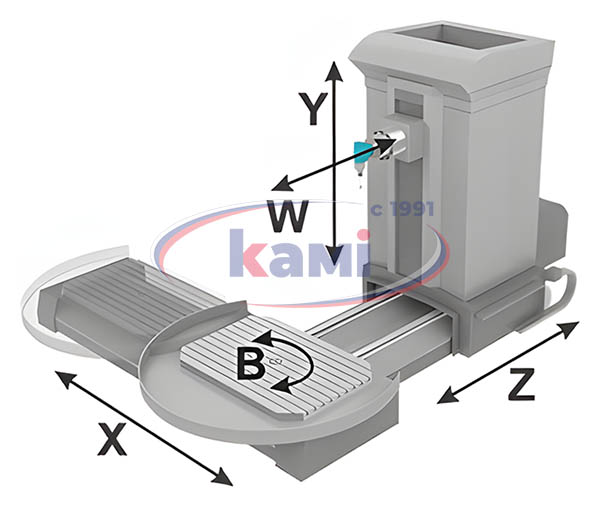

Схемы обработки
Конструктивные особенности

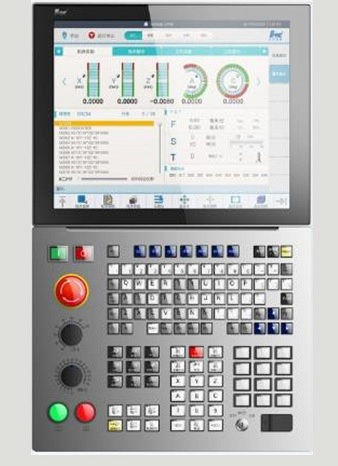

Материал: панель из алюминиевого сплава, Размер: 9-дюймовый экран, поддерживает разрешение высокой четкости 1280*1024. Сплайн-интерполяция. Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей. Процессор: i7-5550U CORE двухъядерный 2,0 ГГц. Видеокарта: Intel HD Graphics 5500 USB: 8 USB, 4 USB 3.0 и 4 USB 2.0. Жесткий диск: 128G. Системная память: 8G, максимальное расширение до 16G.

CAM системы, совместимые с HNC: NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut, SolidCam, EdgeCam, СПРУТ Cam и др. Система ЧПУ HNC 848.

  • 5-32 оси управления
  • 17-дюймовый цветной сенсорный ЖК-экран (опционально)
  • Внешний модуль ПЛК и ввода-вывода
  • Поддержка NCUC, Ethercat
  • 4 одновременно управляемых осей

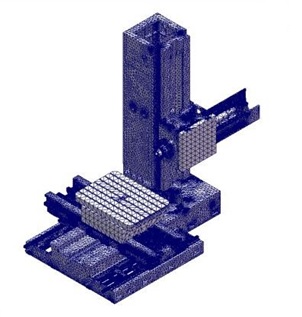

Структура корпуса разработана в Германии и проверена методом конечных элементов для увеличения жесткости. Жесткая литая конструкция станины с внутренним оребрением c конструктивом BOX in BOX.

Направляющие скольжения расположены с обеих сторон основания без выступов, обеспечивая точность и жесткость устанавливаемых на них компонентов.

По оси Z используются комбинированные направляющие скольжения и роликовые качения, для достижения большей точности и повторяемости.

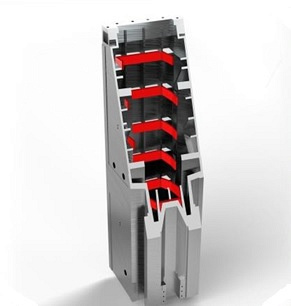

Цельное литье колонны с широким основанием, двойной стенкой и многочисленными ребрами жесткости, для максимальной стабильности суппорта.

Широкая твердая поверхность поддерживает обработку с большими нагрузками. Ширина поверхности направляющих по оси Z-200 мм, что на 70% шире, чем у аналогичных станков. Направляющие отшлифованы с высокой частотой, поверхности закалены и имеют симметричную структуру прямоугольного сечения для достижения высокой жесткости.

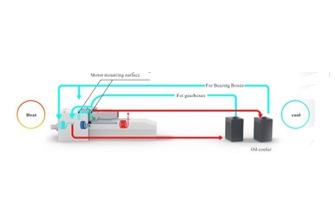

В подшипнике шпинделя используется конический роликоподшипник, который выдерживает как радиальные, так и осевые нагрузки, а в подшипнике шпинделя используется циркулирующая охлаждающая смазка для снижения повышения температуры для получения высокой точности вращения шпинделя.

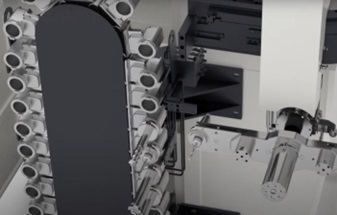

По требованию заказчика инструментальный магазин возможно расширить до 60/90/120 позиций.

Стандартная комплектация включает в себя 40 позиции инструмента:

  • Смена инструмента производится в произвольном направлении;
  • Скомпонован под конус ISO 50;
  • Магазин смонтирован отдельно от зоны обработки, отгорожен защитной створкой для предотвращения попадания СОЖ и стружки;
  • Контроль скорости выдвижения шпинделя, скорость выдвижения оси W 5м/мин.

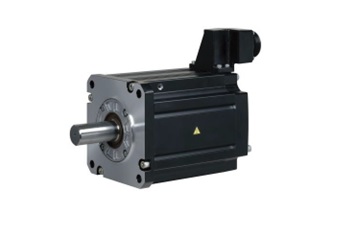

Обеспечивает моментальное четкое перемещение по осям, без рывков и потерь мощности. Основные двигатели HCNC/FANUC/SIEMENS.

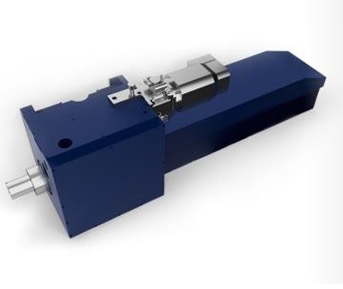

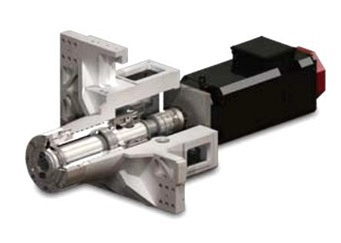

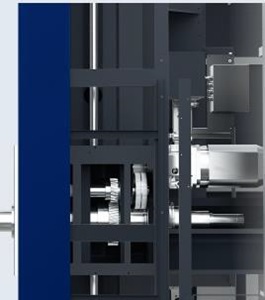

Между двигателем шпинделя и шпинделем используется импортная двухскоростная коробка передач (охлаждаемая масляным баком с постоянной температурой). Двигатель шпинделя и редуктор подключаются напрямую, а затем мощность передается на шпиндель через синхронный зубчатый ремень и пару шестерен. Это позволяет в полной мере использовать максимальную эффективность двигателя шпинделя и обеспечивает высокий крутящий момент на низкой скорости, что подходит для тяжелой резки.

Биение шпинделя 3 микрон, после 2-х часовой обработки на 600 об/мин.

Комплектация
Стандартная
Система ЧПУ – HCNC 848
Масляное охлаждение редуктора и шпинделя
Обдув шпинделя воздухом, при смене инструмента
Обдув воздухом при резки
Защитное стальное ограждение рабочей зоны
Подача СОЖ через инструмент 20 бар
Оптические линейки X, Y, Z-axis FAGOR
Функция точной остановки шпинделя
Освещение рабочей зоны
Шнековый стружкоуборочный конвейер
Центральная система смазки
Педали управления
Анкерные болты
Инструменты для обслуживания
Лампа индексация станка
Дополнительная
Смыв СОЖ с рабочей зоны
Замена шнекового конвейера на цепной стружкоуборочный конвейер
Маслоотделитель
Система онлайн измерения инструмента
Система измерения инструмента
Замена ЧПУ и приводов на FANUC oiMF PLUS
Замена ЧПУ и приводов на Siemns 828D
Расточная планшайба
17-дюймовый цветной сенсорный ЖК-экран
