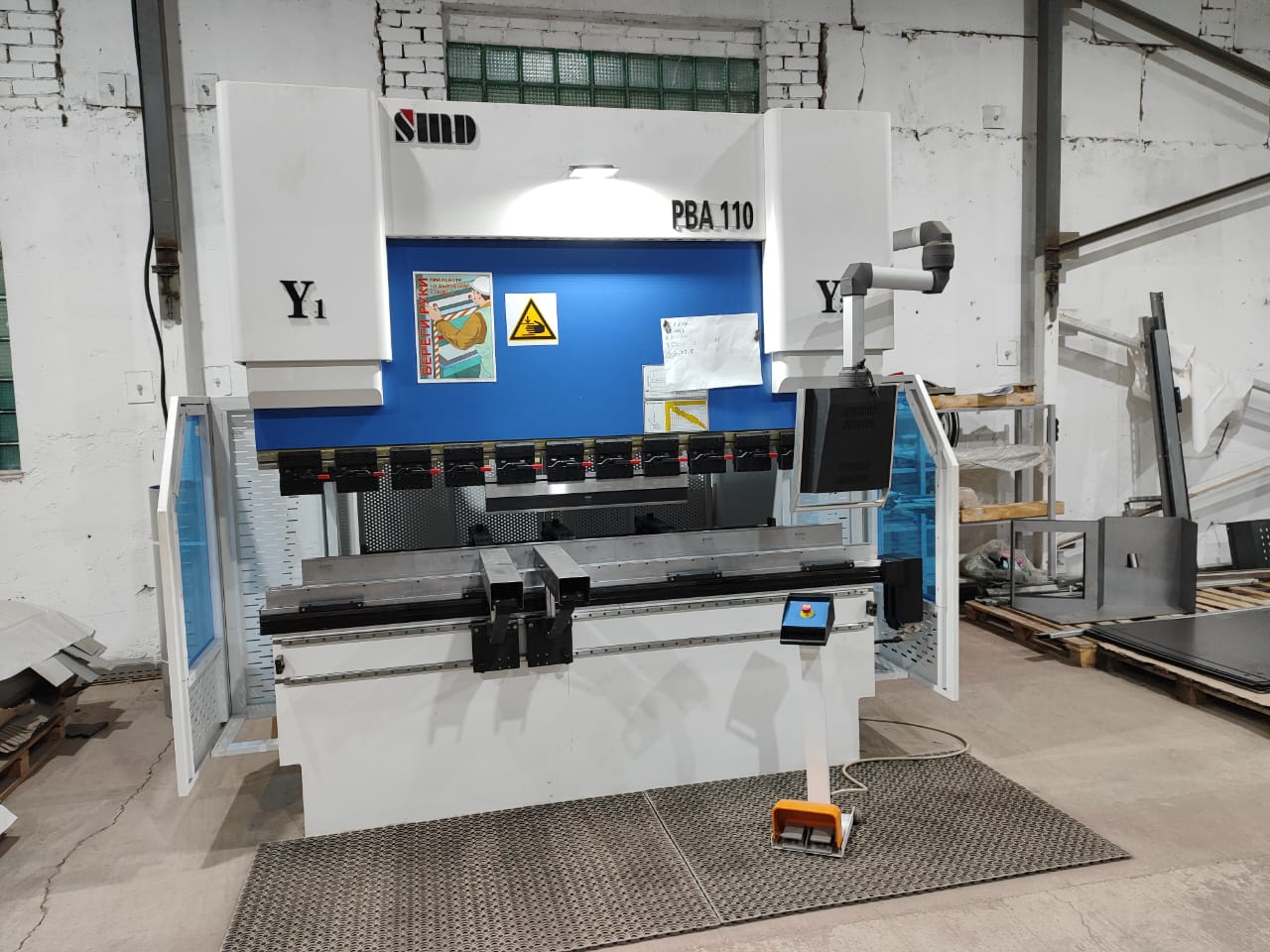

Гидравлический листогибочный пресс SMD PBA 110-2500

Гидравлический листогибочный пресс SMD PBA 110-2500

По программе лизинга от партнеров КАМИ
Узнать больше
Специальная цена
Скидка 11% при оплате 100%
Скидка 7% при оплате 60%
Узнать больше

₽ $ ¥

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

Нидерланды

Другие модели:

< 50-1300 70-2500

Усилие

1100 кН
Рабочая длина

2500 мм
Количество управляемых осей

4 шт.

Преимущества

Листогибочный пресс с ЧПУ по лучшей цене!
ЧПУ ESA S630 (2D графика, библиотека инструмента)
Программа симуляции гибов в комплекте
Система компенсации прогиба

Назначение

Прессы серии PBA - листогибочные прессы с увеличенным ходом верхней траверсы и горловиной в боковых стойках. Отличаются высокой скоростью работы* и улучшенными характеристиками. Оснащены электронно-гидравлической синхронизацией рабочих цилиндров, контролем параллельности и хода подвижной балки через ЧПУ пропорциональными клапанами c использованием оптических линеек.

* Рабочая скорость достигает 14 мм/с (до 50 м/ч)

Область применения

Машиностроение;
Автомобильная промышленность;
Авиационная промышленность;
Листогиб применяется для производства различных корпусов и кожухов для многих видов оборудования.

Прессы серии PBH обеспечивают высокую гибкость, которая особенно необходима при изготовлении отдельных и мелкосерийных деталей, а также при выполнении комплексных заказов.

На каждом шагу нам встречается вещь, в производстве которой принимал участие гидравлический листогибочный пресс

Даже корпус привычного нам системного блока компьютера - это результат работы гибочного пресса, не говоря уже о множестве незаметных на первый взгляд вещей, таких как стальные ванны (чугунные изготовляются в процессе литья), различная металлическая кухонная (и не только) посуда, корпуса многих видов светильников и многое многое другое.

Бытовая техника и товары

Пищевое производство и общепит

Автомобильная и железнодорожная промышленность

Авиационная промышленность

Машиностроение

Схема обработки

Гибка металла

Конструктивные особенности

Изготовлена из высококачественной стали, снятие напряжений происходит в электропечи, что обеспечивает высокую жесткость и долговечность.

Прессы оснащаются современными системами ЧПУ от всемирно известных компаний: Delem (Нидерланды), Cybelec (Швейцария), ESA (Италия).

Моторизированная система компенсации прогиба верхней траверсы стола (бомбирование) фирмы WILA (Нидерланды).

Комплектация

Стандартная

2D-графика, 10” сенсорный дисплей, поддержка 4-х осей, программное обеспечение симуляции процесса гибки на удаленном ПК.

Программное обеспечение симуляции процесса гибки

С системой компенсации деформации силовой конструкции (корпуса пресса) за счет крепления на С-образную скобу, которая фиксируется на нижней части станины, линейных датчиков, считывающих перемещение верхней балки с точностью ±0,005 мм.

Электрогидравлическая синхронизация осей Y1 и Y2

С автоматическим перемещением по оси X имеет ход 750 мм. Перемещение заднего упора осуществляется по линейным направляющим посредством высокоточной шарико-винтовой пары и сервомотора.

Три откидывающихся упорных блока в ручную перемещаются по двум линейным направляющим вдоль балки заднего упора (оси Z), оснащены тремя упорными поверхностями и ручной регулировку по высоте (ось R). Каждый упорный блок оснащен лимбом для точной подстройки по оси X.

Регулируемые по ширине и высоте.

С устройством быстрого крепления. Тип: Amada/Promecam.

Комплект секционных держателей для пуансонов

Стол сконструирован под крепление матриц европейского типа, шириной 60 мм

Пуансон и матрица имеют индукционно закаленные поверхности (HRC 52-58)

Описание

Моторизированная система компенсации прогиба верхней траверсы стола (бомбирование) фирмы WILA (Нидерланды)

Необходима при гибке изделий длиной более 2 м для исключения разницы углов по всей длине заготовки. Моторизованная система работает в автоматическом режиме. Параметры работы просчитываются системой ЧПУ в зависимости от введенных параметров заготовки и используемого инструмента.

Подвижные боковые ограждения безопасности, снабженные концевыми выключателями.

Подвесной пульт управления и функциональная ножная педаль

Гидравлический распределитель и пропорциональная гидравлика

Электрические компоненты и система безопасности марок Schnieder (Франция)

Дополнительная

5 осей управляются ЧПУ (X, X1, R, Z1, Z2)

6 осей управляются ЧПУ (X1, X2, R1, R2, Z1, Z2)

Широкий стол для установки многоручьевых матриц

Delem (Нидерланды) / Cybelec (Швейцария) / ESA (Италия).

ПО «Delem Profile-on-windows» 2D
ПО «Delem Profile-on-windows» 3D
ПО «V - Bend Offline Sofware» 3D

Световая система защиты фронтальной зоны пресса

Отличительные особенности

Автоматическая регулировка усилия осуществляется с учетом обрабатываемого материала и используемого инструмента, а автоматическая регулировка хода, программируемая рабочая скорость и автоматический расчет развертки изделия по длине в совокупности с автоматически программируемым порядком гибов позволяют быстро получать качественное изделие.

Гидравлический блок с гидроаппаратурой от ведущих производителей Германии, гидравлические цилиндры, изготовленные из цельной заготовки с хонингованием рабочей поверхности и кованые поршни цилиндров с высокоточной обработкой и полированием, гарантируют длительный срок эксплуатации данного оборудования.

Модель

110-2500

Система ЧПУ

Delem / Cybelec / ESA

Усилие, кН

1100

Рабочая длина, мм

2500

Расстояние между колоннами, мм

2050

Ход траверсы, мм

265

Раскрытие, мм

530

Количество управляемых осей, шт.

Глубина зева, мм

450

Ход заднего упора (X ось), мм

550

Скорость перемещения упоров по оси Х, мм/с

400

Мощность двигателя, кВт

7,5

Объем масла, л

230

Подвода, мм/с

230

Рабочая, мм/с

Возврата, мм/с

120

Длина, мм

3100

Ширина, мм

1800

Высота, мм

2600

Вес, кг

7600

На оборудовании работаем в 1 смену.

Приобретением довольны. Свой функционал станок выполняет. Комплектации станка достаточно для нужд нашего производства.

Крепкий станок, отсутствует вибрация, брака и поломок нет.

9 сентября 2024

Данным оборудованием довольны. Выбирали по категории цена-качество.

Станок полностью оправдал ожидания. Высокая производительность. Оборудование не уступает более дорогим и габаритным моделям.

6 сентября 2024

Станок приобрели в прошлом году. В работе полностью устраивает. Уже знакомы с данным оборудованием и его возможностями, поэтому приобретали осознанно под свои задачи.

Нареканий к нему нет. Оказываем услуги по металлообработке.

25 марта 2024

Данный станок очень сильно нам помогает на нашем производстве. В работе нас устраивает.

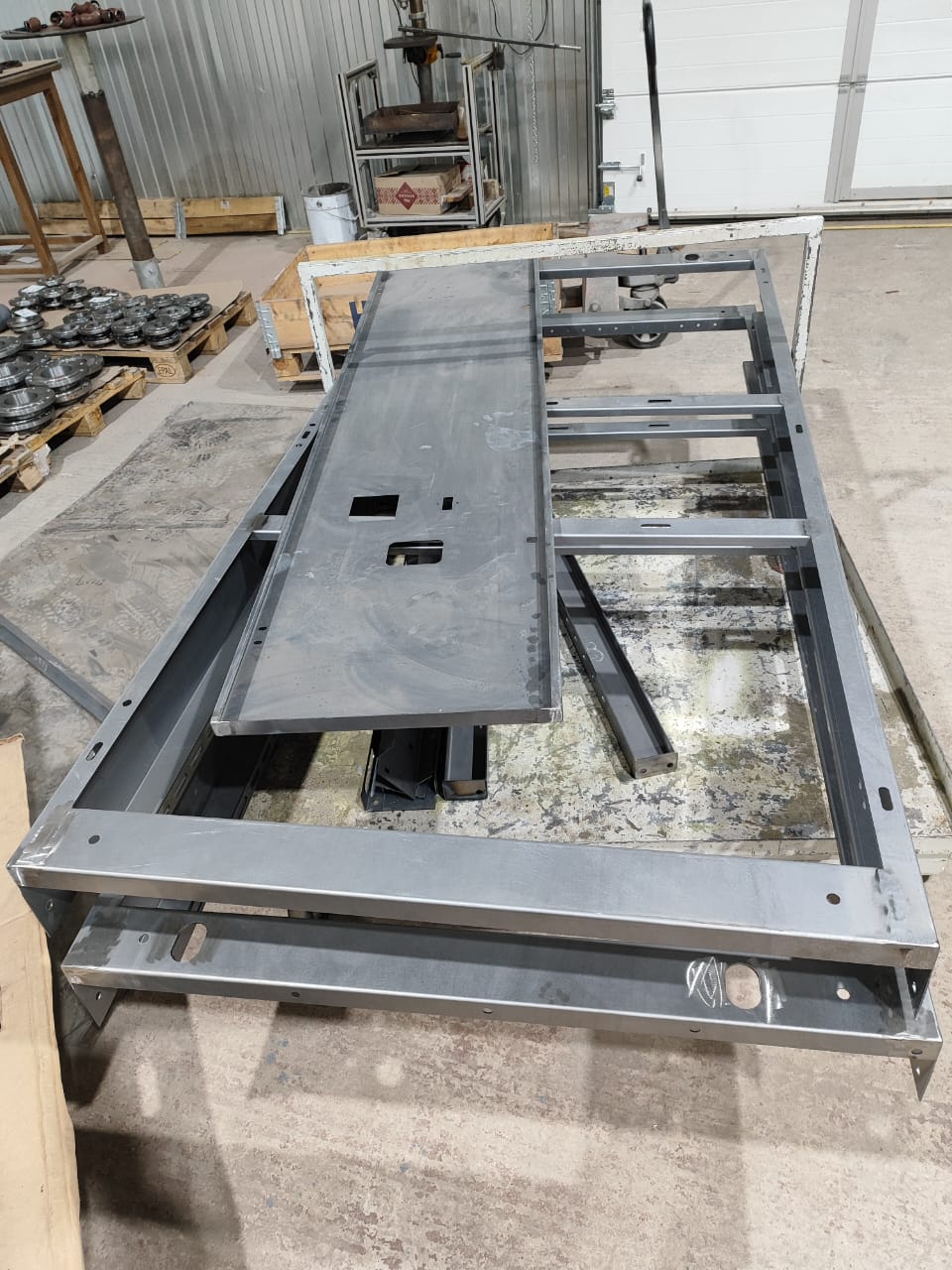

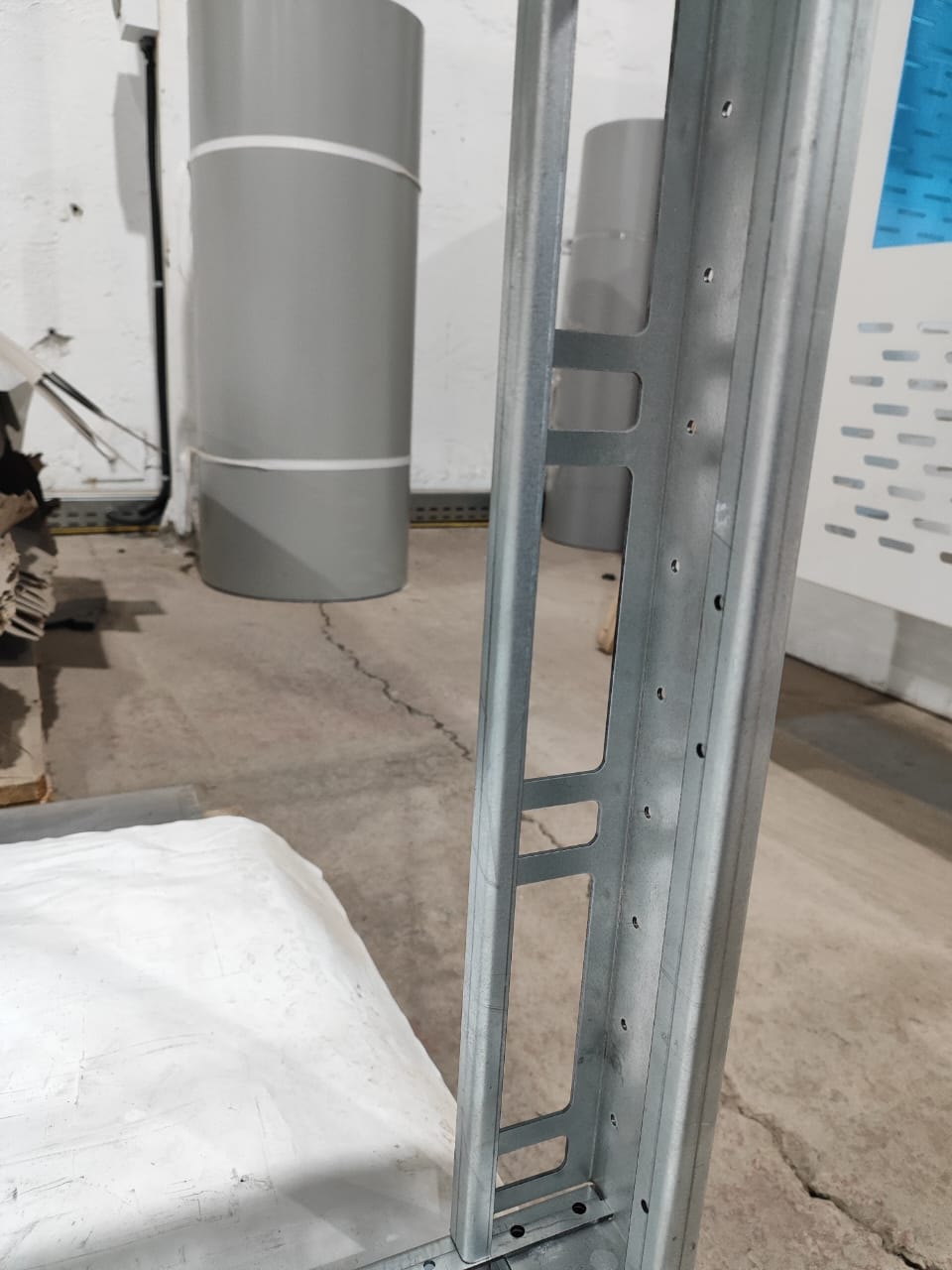

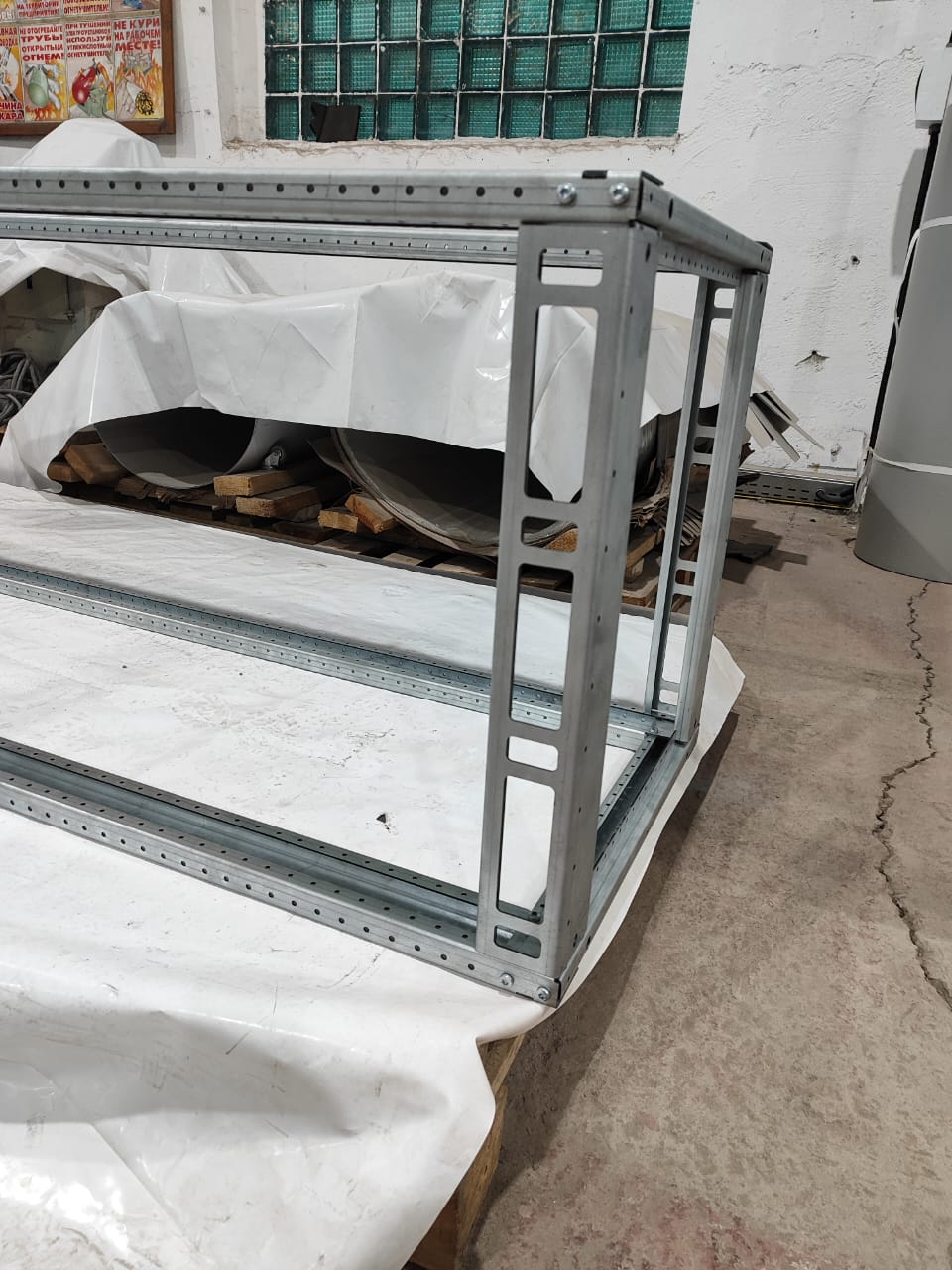

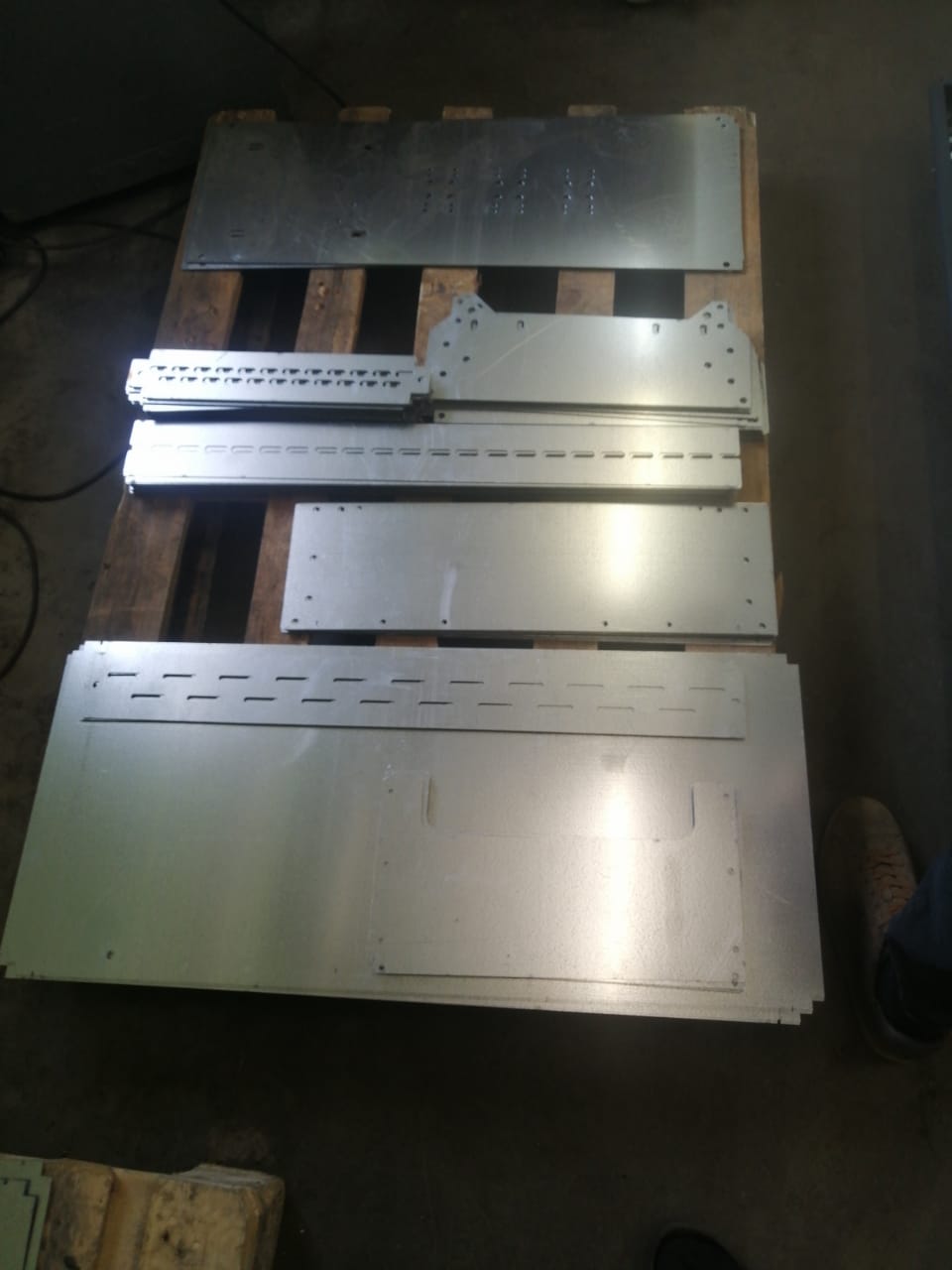

Прилагаю к отзыву фото деталей и готовые каркасы электрических шкафов, которые вырезаны из листа на лазере и согнуты на данном гидравлическом листогибе.

21 февраля 2024

У станка достаточно простой спектр задач. И с ними он справляется. Гнет металл без нареканий. Высокая скорость. Из всех представленных на рынке считаю его оптимальным по соотношению цены и качества. Заявленные характеристики полностью совпадают.

27 августа 2024

Хороший пресс. Ход траверсы увеличен, что несомненно является плюсом при работе. Скорость работы не может не радовать. Есть несколько видов гибки металла. К технической части претензий у нас не возникает.

24 марта 2024

У данного пресса хороший увеличенный ход верхней траверсы, что удобно при работе. Высокая скорость работы помогает отрабатывать больше заказов. Надежная защита и система ЧПУ облегчают работу и контроль оператору.

24 марта 2024

Приобрели в Ками два гидравлических листогибочных пресса SMD серии PBA, PBA 110-2500 и PBA 70-2500. Станки однозначно порадовали. Высокое качество гиба изделий, а также простота в эксплуатации. При работе по 12 часов, станки ни разу не подвели.

19 февраля 2024

Отличная машина. Выбор сделали в пользу модели PBA 110-2500. Своих денег станок однозначно стоит. С нашими задачами справляется, при ежедневном использовании, ни разу не подвел.

19 февраля 2024

Хороший листогиб с ЧПУ. Работает ежедневно в активном режиме, за период использования проблем не наблюдалось. Приобретали 2 модели 50-1300 и 110-2500. Для работы на данном оборудовании требуется хорошо обученный специалист, т.к. программа не для новичков. В модели 110-2500 имеется 3 упора, что в свою очередь очень сильно облегчает работу на данном станке. В целом оборудование устраивает.

19 февраля 2024
