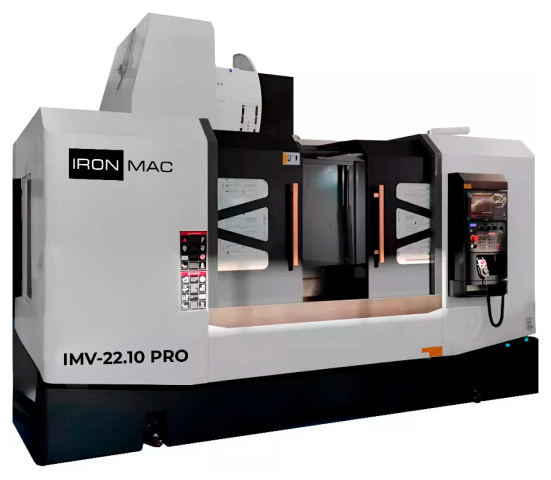

Фрезерный обрабатывающий центр IMV-22.10 PRO

Код товара: МС 444906

Новинка

14 495 138 ₽

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Покупка в лизинг Подробнее

от 396 200 ₽/мес. в лизинг

Аванс: 20%

Срок договора: 60 мес.

Предложим удобный вариант лизинга

Сервис: по всей РФ за 24 часа

Гарантия: 12 месяцев

Самая большая

Китай

Мощность двигателя шпинделя

22 / 26 кВт
Размер стола

2200 x 1000 мм
Тип направляющих X / Y / Z

Качения
Вес

18 500 кг

Преимущества

ЧПУ Fanuc 0i-MF PLUS, 1 пакет
20 бар подача СОЖ через шпиндель
Шпиндель 6000 об/мин, конус BT-50
Инструментальный магазин на 24 позиции
Редуктор

Назначение

Вертикальный фрезерный обрабатывающий центр IMV-22.10 PRO позволяет вести комплексную механическую обработку поверхностей заготовки различными способами - фрезерование, сверление, расточка, зенкерование, развертывание отверстия, нарезка внутренних и наружных резьб и др. операции.

Фрезерный центр оснащён системой ЧПУ Fanuc 0i-MF PLUS, 1 пакет, многоинструментальным магазином на 24 позиции и устройством для автоматической смены инструмента.

Область применения

Фрезерные центры серии IMV-22.10 PRO широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.

Автомобильная промышленность

Приборостроение

Авиационная промышленность

Двигателестроение

Изготовление пресс-форм и штампов высокого качества

Схемы обработки

Фрезерование канавок и пазов

Фрезерование уступов

Фрезерование канавок и пазов дисковой фрезой

Торцевое фрезерование

Фрезерование уступов

Торцевое фрезерование

Фрезерование отверстий и карманов (расфрезеровывание отверстия)

Фрезерование шпоночного паза

Торцевое фрезерование

Фрезерование Т-образного паза

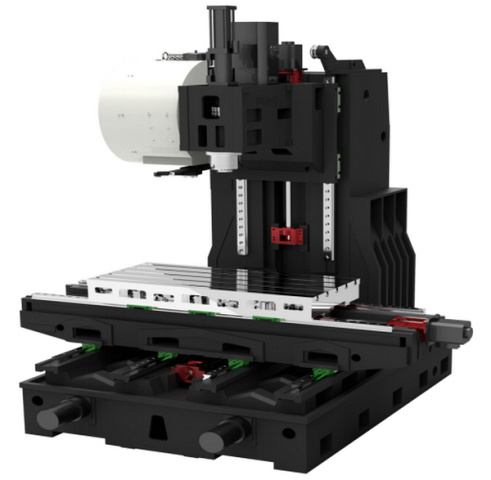

Конструктивные особенности

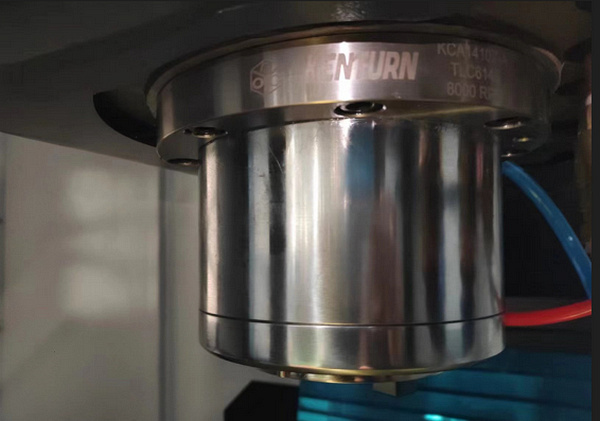

В базовой комплектации установлены шпиндели мировых производителей KENTURN (Тайвань). Максимально сбалансированы и обладает высокой статической и динамической жесткостью, с редукторным приводом BT50 / 6000 об/мин для тяжёлой серии станков.

В базовой комплектации станки оснащаются высокомощным приводом 22/26 кВт, 140/160 Нм

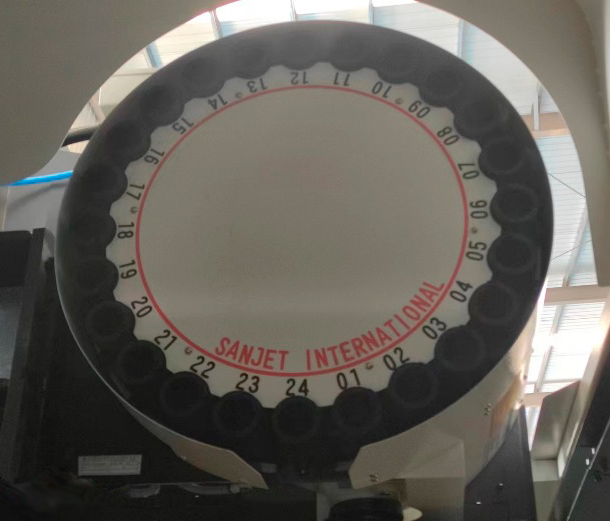

Станок оснащен системой автоматической смены инструмента манипуляторного типа на 24 позиции. Производитель SANJET (Тайвань)

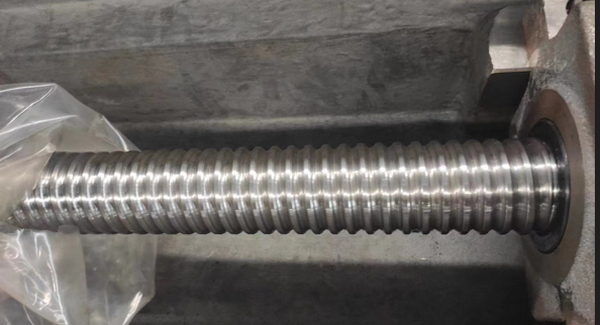

Станок оснащен ШВП фирмы NSK (Япония), установленных с предварительным натяжением – это обеспечивает точное и плавное перемещение даже с высокой нагрузкой.

Диаметр винта и шаг по оси X/Y/Z = 50 х 12.

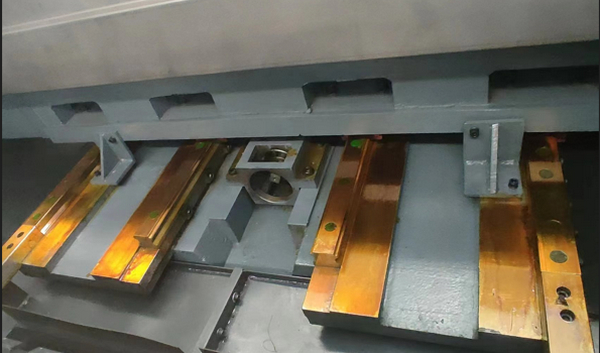

По оси Y 2 направляющие роликового типа + 2 направляющие шарикового типа.

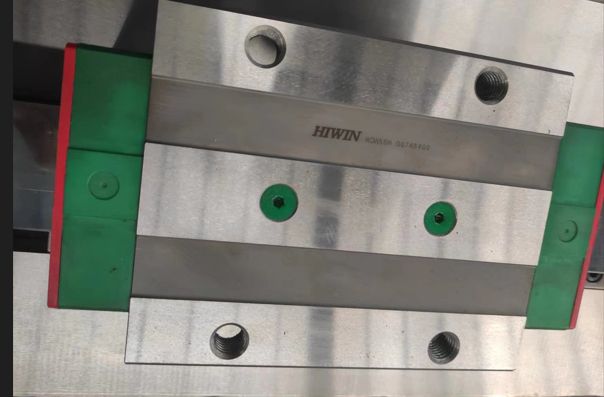

Направляющие перемещений HIWIN (Тайвань) / PMI (Япония)

Электрические компоненты Schneider Electric (Франция)

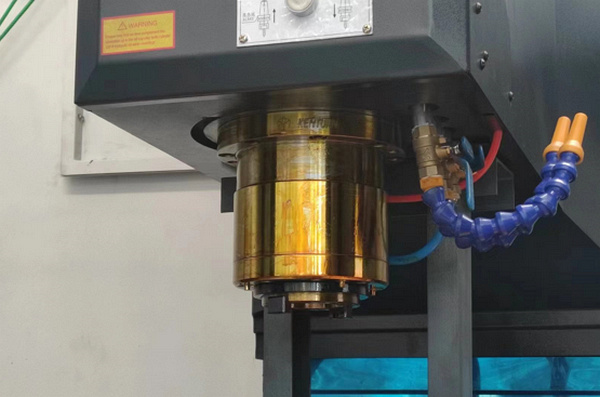

Станок оснащен функцией подачи СОЖ 20 Бар через шпиндель. Эта функция позволяет эффективно вымывать стружку и охлаждать инструмент.

Комплектация

Стандартная

Система ЧПУ Fanuc 0i-MF PLUS, 1 пакет

Шпиндель 6000 об/мин, BT50, редукторный привод

Система автоматической смены инструмента на 24 позиций

Стружкоуборочный конвейер ленточного типа + бак для стружки

Подача СОЖ через шпиндель 20 Бар

Масляное охлаждение шпинделя

Сепаратор СОЖ

Функция жесткого нарезания резьбы

Полностью закрытая зона обработки

Рабочее освещение

Трехцветная сигнальная лампа

Система подачи СОЖ

Централизованная система смазки

Пневматическая система

Пистолет подачи СОЖ

Пистолет подачи воздуха

MPG-пульт на гибком проводе

Инструмент для обслуживания станка

Функция автоматического отключения

Регулировочные болты и опоры

Инструкция по эксплуатации станка

Блокировка двери рабочей зоны

Поворотная стойка ЧПУ

Кондиционер электрошкафа

Подготовка для подключения 4-ой оси (поворотного стола)

Комплектующие

Стойка ЧПУ Fanuc
Сервопривод шпинделя Fanuc
Сервопривода по осям X / Y / Z Fanuc
Драйвера по осям X / Y / Z Fanuc
ШВП по осям X / Y / Z NSK (Япония)
Шпиндель BT50 (Тайвань)
Пневматический узел Air TAC
Электрические компоненты Schneider (Франция)
Стопорные гайки NSK (Тайвань)
Помпа СОЖ Janyang
Насос автоматической смазки Hegu
Инструментальный магазин 24 позиции Тайвань Sanjet
Масляное охлаждение шпинделя Tongfei
Редуктор BF

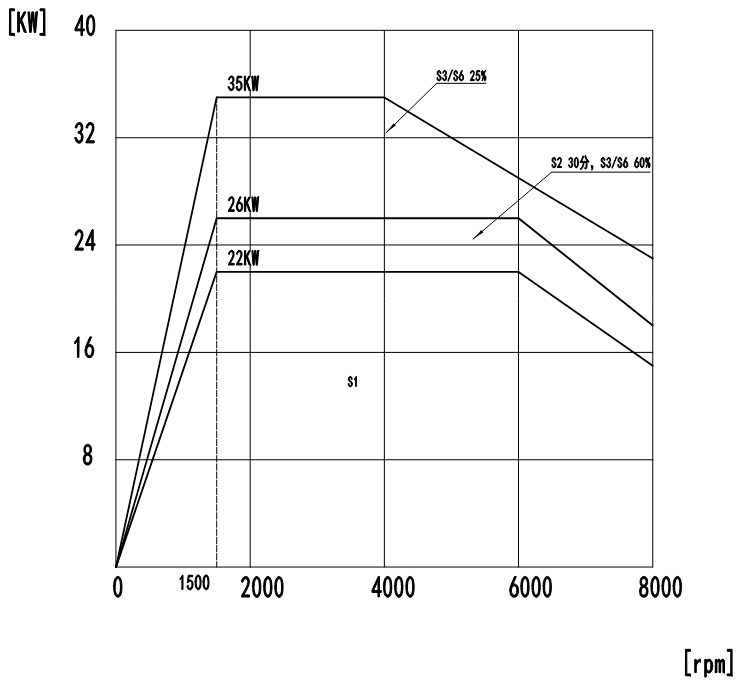

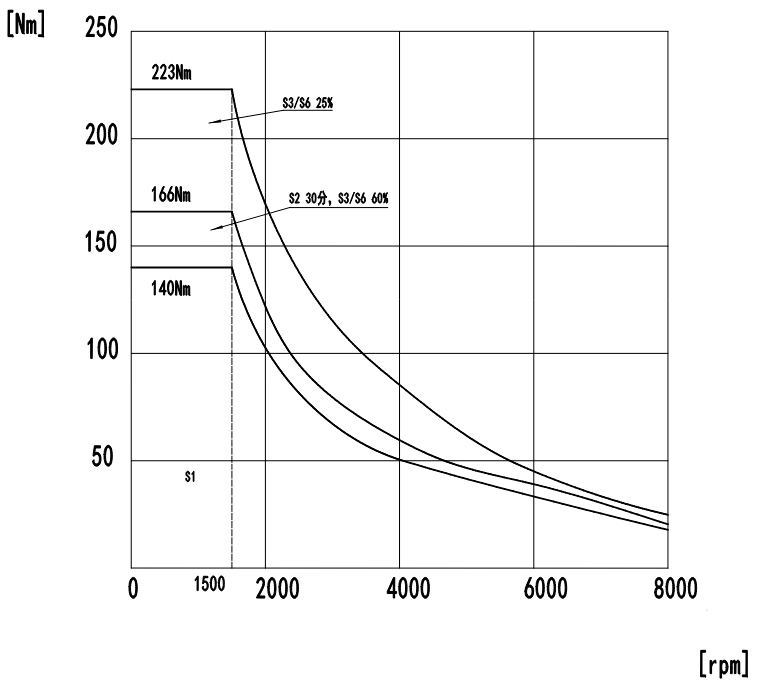

Диаграмма мощности шпинделя

Диаграмма момента шпинделя

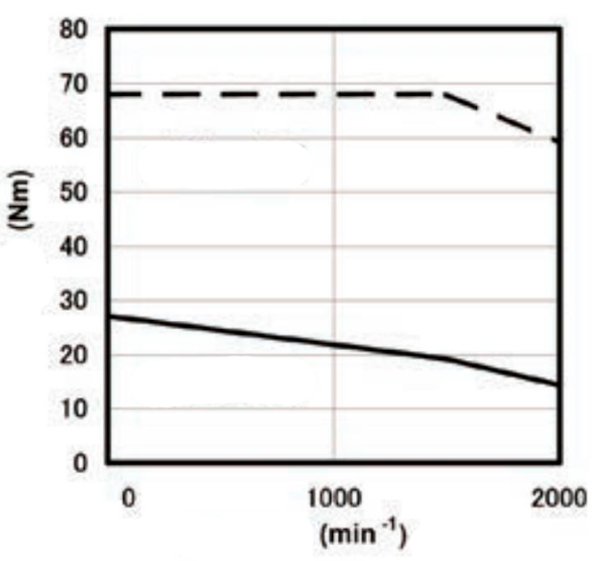

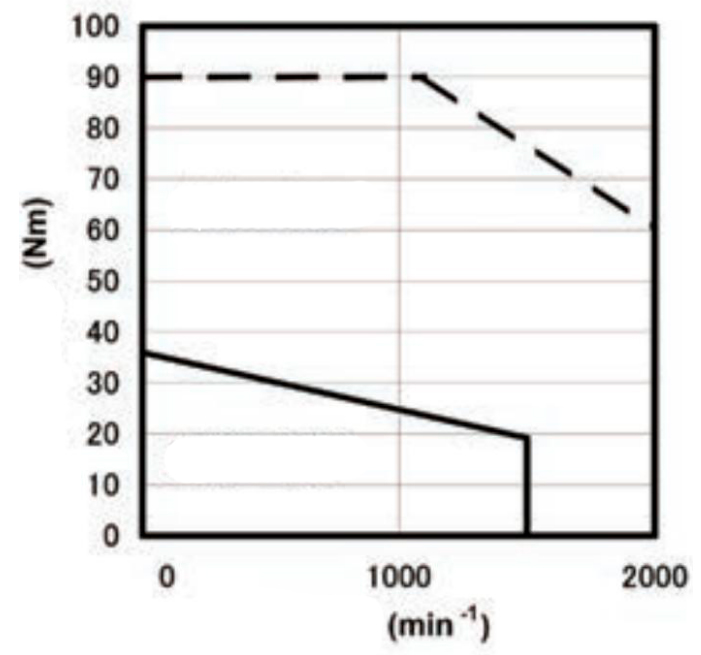

Диаграмма момента привода X / Y (β motor βis30/2000)

Диаграмма момента привода Z (β motor βis40/2000)

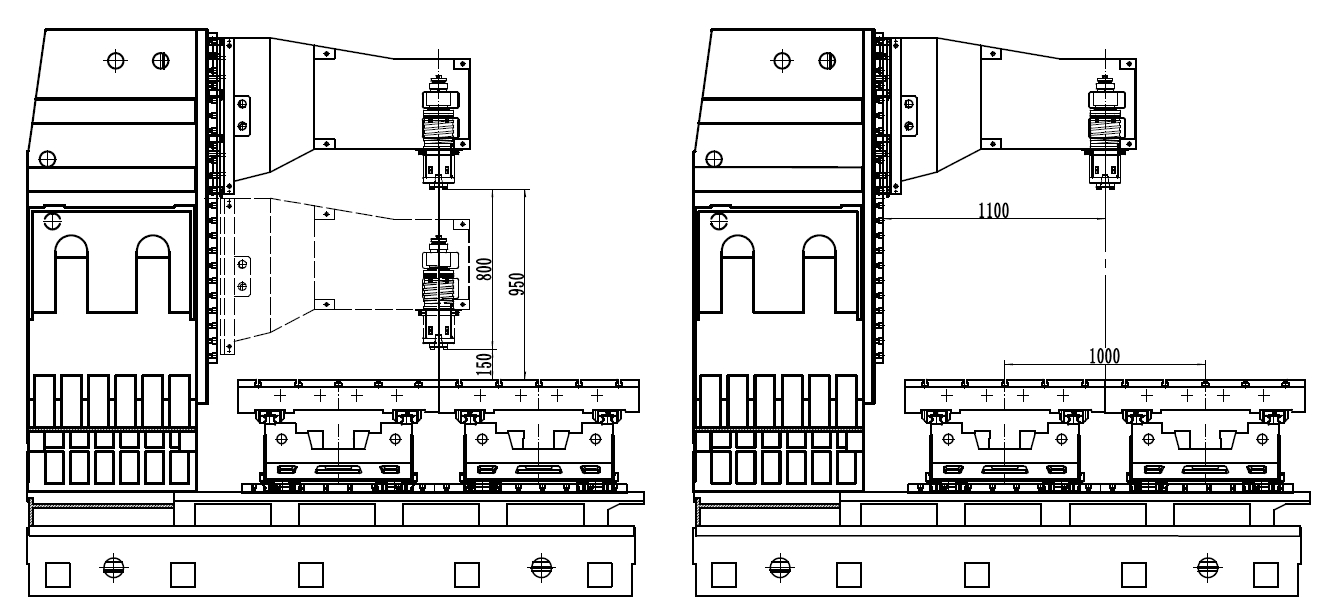

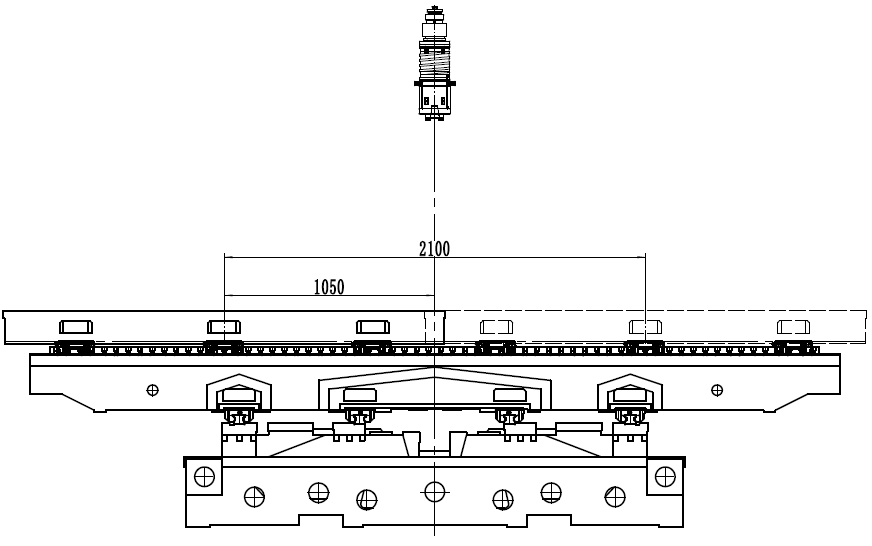

Габариты обработки

Модель

IMV-22.10 PRO

МС 444906

ЦЕНА

14 495 138 ₽

Установка 4-ой оси

есть

Конус шпинделя

BT50

Частота вращения шпинделя, об/мин

6000

Расстояние от торца шпинделя до поверхности рабочего стола, мм

100 - 900

Мощность двигателя шпинделя, кВт

22 / 26

Крутящий момент, Нм

140 / 166

Тип привода шпинделя

Редуктор

Мощность серво-двигателей по осям X / Y / Z, кВт

4,5 / 4,5 / 4,5

Мощность помпы СОЖ, кВт

Внешний диаметр шпинделя, мм

Система ЧПУ

Fanuc

Модель

Fanuc 0i-MF Plus

Размер стола, мм

2200 x 1000

T-образные пазы, мм

18 / 220 / 5

Макс. нагрузка на стол, кг

4000

Перемещение по оси X, мм

2100

Перемещение по оси Y, мм

1000

Перемещение по оси Z, мм

800

Тип направляющих X / Y / Z

Качения

Быстрые перемещения X / Y / Z, м/мин

24 / 24 / 22

Скорость подачи X / Y / Z, мм/мин

Емкость магазина инструмента

Макс. вес инструмента, кг

Макс. длина инструмента, мм

350

Макс. диаметр инструмента (при полной загрузке ячеек), мм

125

Время смены инструмента, с

1,55 - 5

Точность позиционирования по осям X / Y / Z, мм

±0,005 / 300

Повторяемость X / Y / Z, мм

±0,003 JIS

Объем бака СОЖ, л

Требуемое давление воздуха, МПa

0,6 - 0,8

Диаметр ШВП, мм

50 x 12

Ширина направляющих X / Y / Z, мм

55 / 55 / 65

Макс. диаметр инструмента (без инструмента в соседних позициях), мм

250

Потребление электроэнергии, кВA

Длина, мм

5660

Ширина, мм

4760

Высота, мм

3200

Вес, кг

18 500
