Фрезерные обрабатывающие центры HEDELIUS. Серия F

HEDELIUS
ГерманияГермания
Цена по запросу
Связь с ведущим специалистом
face-company

Тип направляющих: 3-х осевая; 4х–осевая с поворотным столом

Размер рабочего стола:

2700 x 600 - 5080 x 900 мм

Мощность: 22 - 35 кВт

Вес: 9700 - 24 000 кг

Преимущества 6

Уникальная конструкция: подвижная колонна, с постоянной величиной свеса траверсы по оси Y - в любой точке зоны резания, фиксированное положение шпинделя без свесов – гарантированная точность

Уникальная гибридная конструкция станины: вибронагруженные корпусные узлы из специального чугуна, корпус станины из высокопрочных сталей для сохранения геометрической точности

Фиксированный, неподвижный рабочий стол

Точность, мощность 3-ёх, 4-ёх осевого фрезерования в компактном корпусе (ОПЦИЯ)

Рабочие органы станка (направляющие, ШВП, сервоприводы) полностью изолированы от воздействия СОЖ, стружки, тепла в зоне резания, защищены вертикальной телескопической защитой из нержавеющей стали – максимальный срок службы оборудования до 25 лет

От 40 (для Forte 6) до 60-ти (для Forte 9) позиционный магазин инструментов, оптические линейки по всем осям - в стандартной комплектации

НАЗНАЧЕНИЕ:

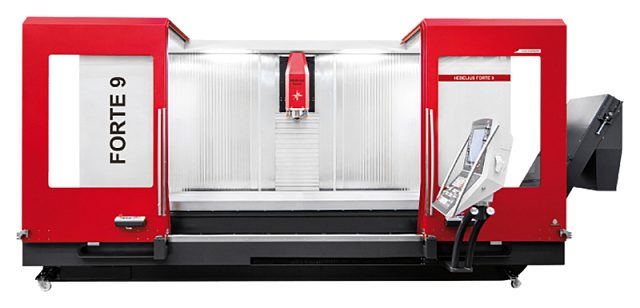

Металлорежущие фрезерные центры Hedelius серии FORTE 6, 7, 9 (Форте), благодаря своей уникальной конструкции с подвижной колонной, с постоянной величиной свеса траверсы по оси Y предназначены для обработки тяжелых и сверх тяжёлых корпусных заготовок, рам, валов и тел вращения (с опциональным поворотным столом).

Возможна обработка корпусных деталей из специальных стальных, алюминиевых, жаропрочных, титановых и нержавеющих сплавов, при этом максимальная производительность фрезерования до 800 см3/мин (Сталь 45) весом до 5000 кг (Forte 9-4600).

Обрабатывающие центры серии FORTE 6, 7, 9 замечательно решают технологические задачи в области механической обработки металла тяжелых корпусных деталей, оснований, рам, несущих конструкций, ферм, габаритных пресс форм.

Станок представляет собой фрезерный обрабатывающий центр вертикального типа, конструкция с подвижной колонной, с неподвижным столом.

Центры серии FOTRE 6, 7, 9 - это техническое решение для точной и высокопроизводительной 3-х (4-х) осевой обработки. Компактные размеры, сниженные вибрации благодаря уникальной конструкции колонны по оси Y выполненной из высококачественного чугуна (ВЧ), неподвижный фиксированный рабочий стол, шпиндельный узел по оси Z защищен от воздействия тепловых расширений. Применение этих и других инновационных решений позволяет значительно улучшить качество обработки габаритных и тяжёлых деталей при относительно компактном размере станка (по сравнению со станками портальной конструкции).



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Машиностроение, производство инструментов и пресс форм, контрактное изготовление деталей, энергетическая промышленность, агротехническое машиностроение, инструментальная оснастка для производства пластиковых деталей: пресс формы для термопласт автоматов и листовой штамповки, детали для аэрокосмической промышленности, компоненты автомобильной отрасли, судостроение, железнодорожная промышленность, опытное и исследовательское машиностроение.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

Производство высококлассных пресс форм



Детали для аэрокосмической промышленности



Автомобильная и железнодорожная промышленность



Агротехническое и транспортное машиностроение



Энергетическое машиностроение





СХЕМЫ ОБРАБОТКИ:






ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Уникальная конструкции колонны по оси Y с постоянной величиной свеса, в любой точке зоны резания – гарантированная точность
  • Оптические линейки по осям X, Y, Z в стандартной комплектации
  • Магазин на 40 (для Forte 6), 60 (для Forte 9) инструментов (стандарт)



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ГИБРИДНАЯ КОНСТРУКЦИЯ СТАНИНЫ

Основные компоненты станины изготавливаются из высокопрочной немецкой стали для высокой жесткости и сохранения геометрической точности. Вибронагруженные узлы изготовлены из специального чугунного сплава, обеспечивается гашение вибраций. Рассчитанная конструкция и расположение ребер жесткости дает возможность применять высокоскоростные режимы обработки, тем самым обеспечивается отсутствие вибраций и высокая точность.

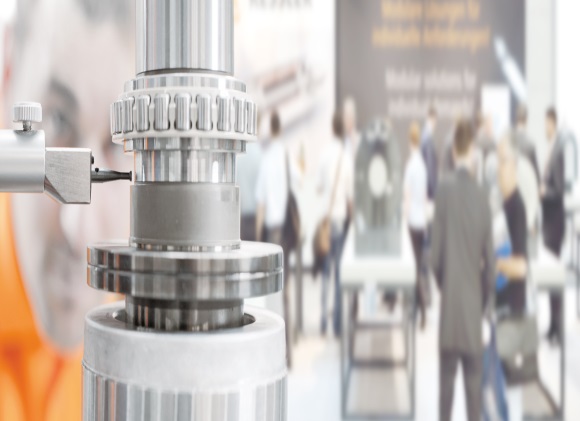

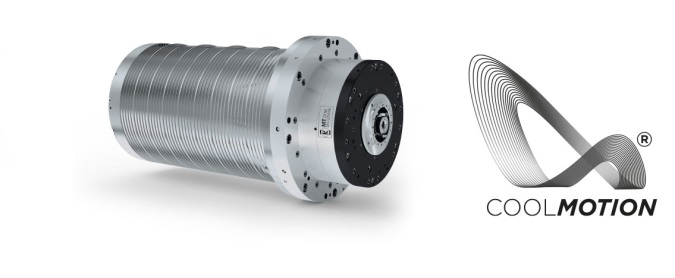

ШПИНДЕЛЬ KESSLER

Мощный, высокомоментный (до 183 Нм) мотор-шпиндель CELOX с жидкостным охлаждением: от 19 до 35 кВт.
Частота вращения шпинделя от 12 000 до 24 000 об/мин
Встроенная система масляного охлаждения предотвращает тепловые расширения шпинделя, что гарантирует точность линейных размеров, точность мехобработки, значительный ресурс шпиндельного узла, обеспечивается производительность при скоростном фрезеровании стали 45 до 800 см3/мин

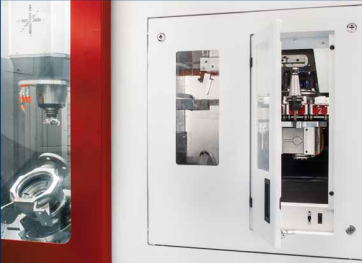

АВТОМАТИЧЕСКАЯ СИСТЕМА СМЕНЫ ИНСТРУМЕНТА

В стандартной комплектации система смены инструмента интегрирована с шпиндельным узлом, имеет емкость, лучшую в классе – от 40 до 60 позиций в стандартной комплектации. Удобный доступ для добавления / замены инструмента из зоны работы оператора. Расширенный, дополнительный магазин - 190 позиций (ОПЦИЯ).

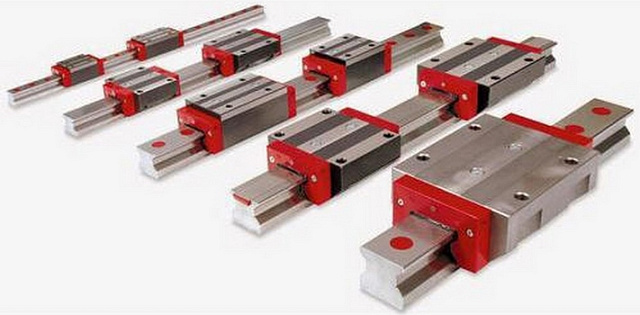

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ КАЧЕНИЯ

В данной серии станков применяются роликовые линейные направляющие Schneeberger (Германия) премиального класса, увеличенного сечения. Поверхность направляющих на 28% шире чем у конкурентов, что обеспечивает значительный ресурс работы, возможность применять усиленные режимы резания.

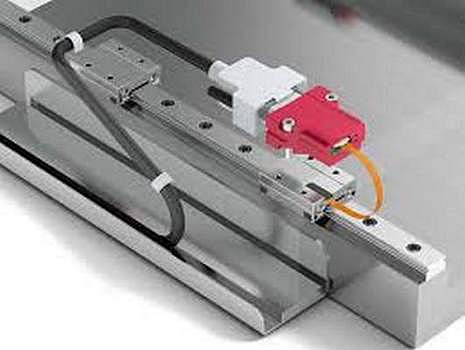

ОПТИЧЕСКИЕ ЛИНЕЙКИ В СТАНДАРТНОЙ КОМПЛЕКТАЦИИ

Оптические устройства обратной связи Hedeinhain или Schneeberger (Германия) и абсолютные энкодеры, обеспечивают высокую точность перемещений, нивелируют колебания температуры, воздействие вибраций. Гарантируют сохраниение паспортных параметров точности позиционирования при продолжительном сроке эксплуатации станка (до 25 лет).



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

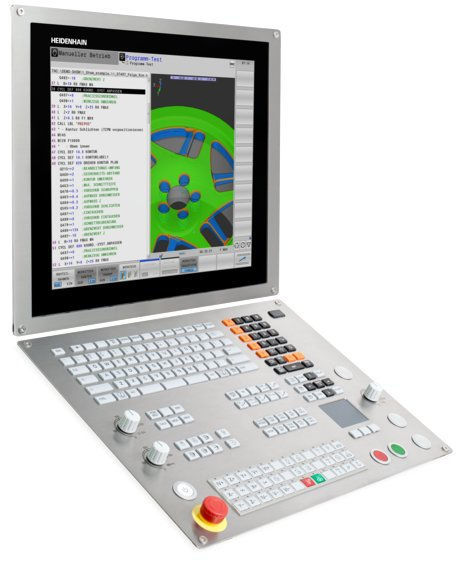

СИСТЕМА ЧПУ HEIDENHAIN TNC 640 (ОС FORTE)

Система ЧПУ последнего поколения Heidenhain TNC 640, операционная система FORTE

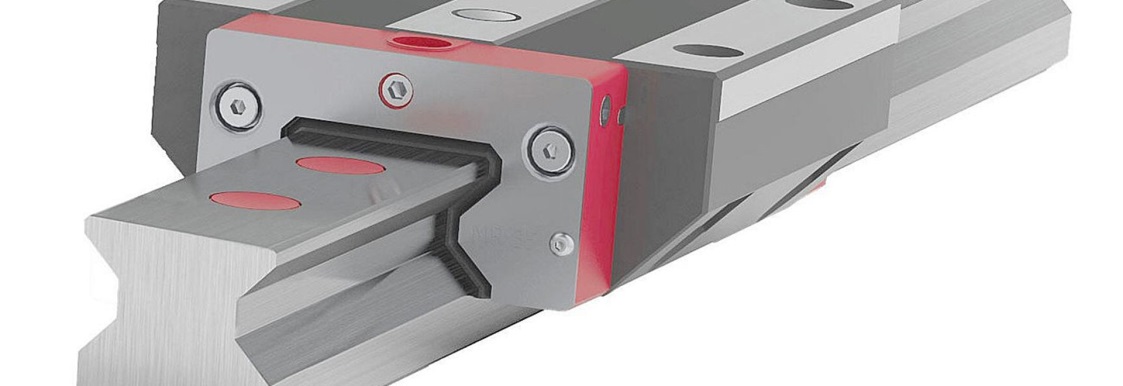

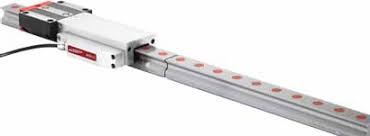

НАПРАВЛЯЮЩИЕ SCHNEEBERGER (ГЕРМАНИЯ)

Направляющие качения по осям X, Y, Z Schneeberger (Германия)

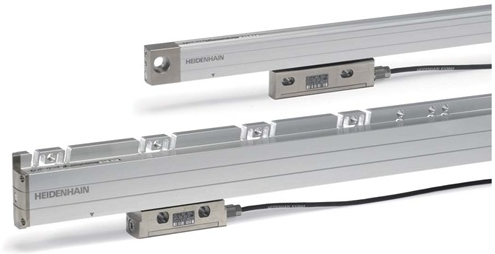

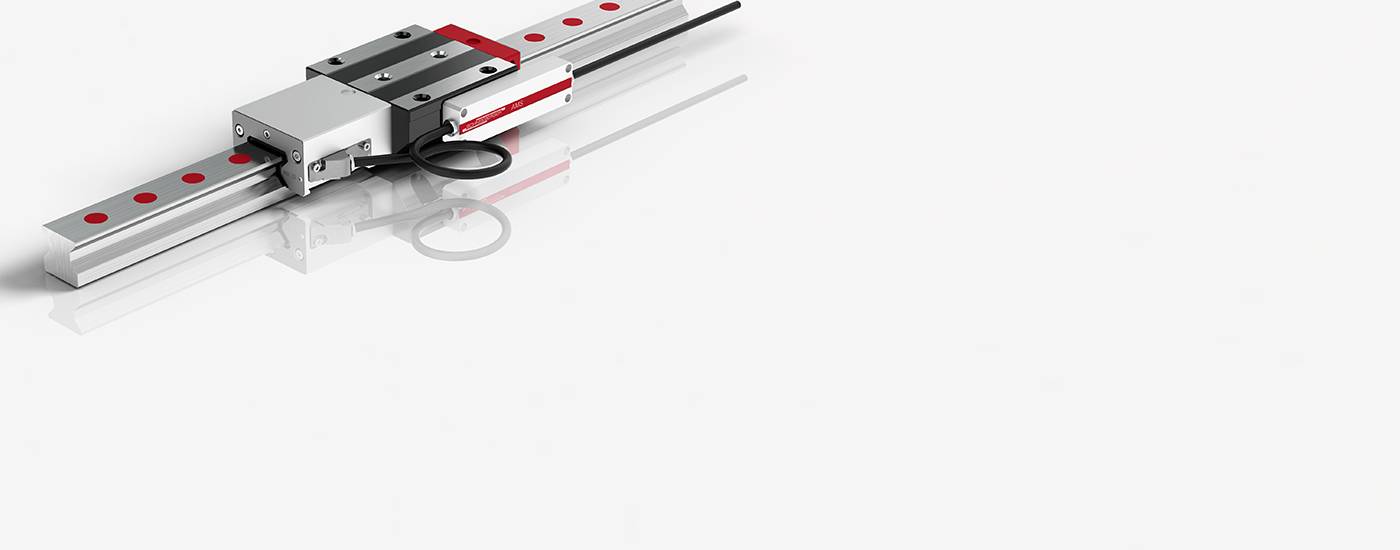

ОПТИЧЕСКИЕ ЛИНЕЙКИ HEIDENHAIN ИЛИ SCHNEEBERGER (ГЕРМАНИЯ)

Оптические линейки Heidenhain или Schneeberger (Германия) по осям X / Y / Z

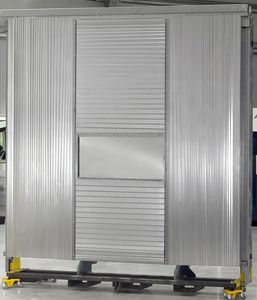

ЗАЩИТА НАПРАВЛЯЮЩИХ ВЕРТИКАЛЬНОГО ТИПА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
СИСТЕМА МАСЛЯНОГО ОХЛАЖДЕНИЯ ШПИНДЕЛЯ
LED ОСВЕЩЕНИЕ ЗОНЫ РЕЗАНИЯ
СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ
ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН НА 65 ИЛИ 80 ПОЗИЦИЙ SK40 ИЛИ HSK63A
ОБДУВ ШПИНДЕЛЯ ВОЗДУХОМ ПРИ СМЕНЕ ИНСТРУМЕНТА

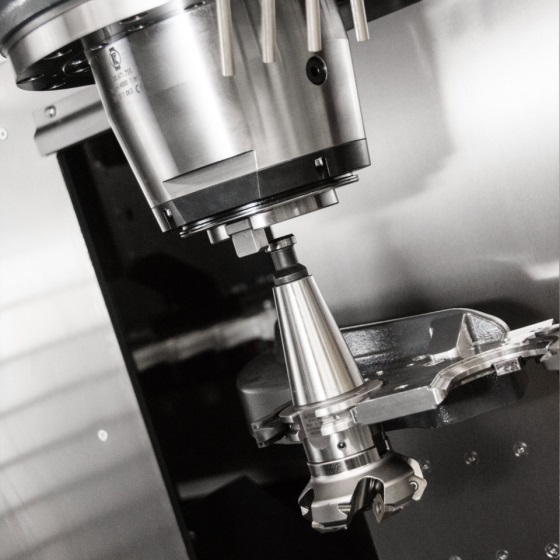

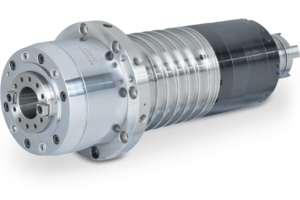

ШПИНДЕЛЬ KESSLER (ГЕРМАНИЯ)

Forte 65, 85: Шпиндель Kessler (Германия) с частотой вращения 12,000 об/мин (14,0 - 22,0 кВт / 117 нМ)



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

  • Система ЧПУ последнего поколения: Siemens 840 D SL, 19” дисплей, операционная система FORTE
  • Шпиндель 14 000 об/мин 1/19,0 кВт
  • Шпиндель 12 000 об/мин 1/22,0 кВт
  • Шпиндель 14 000 об/мин 1/22,0 кВт
  • Шпиндель 18 000 об/мин 1/35 кВт / SK40
  • Шпиндель 24 000 об/мин 1/35 кВт / HSK63
  • Шпиндель 15 000 об/мин 1/50 кВт / HSK63
  • 4-ех-осевая одновременная обработка FORTE
  • Повышенная точность по оси Z
  • Выносной пульт управления HR510
  • Выносной пульт управления HR520
  • Сигнальная лампа – один цвет
  • Сигнальная лампа – 3 цвета
  • Режим работы 3
  • Коврик для мыши / USB-интерфейс
  • Импорт DXF файлов для TNC 640
  • Адаптивное управление питанием AFC for TNC
  • 3D-матрицы и штампы
  • KinematicsOpt TNC640
  • Динамический мониторинг столкновений FORTE/TNC
  • Сбор рабочих данных
  • Менеджер на удаленном рабочем столе для TNC640
ДЛЯ СТАНКОВ С СИСТЕМОЙ ЧПУ SIEMENS 840 D SL:

  • Увеличение ускорения по оси
  • Ручной блок управления BHG/840D
  • Высокоскоростной потенциометр
  • Сигнальная лампа – один цвет
  • Сигнальная лампа – 3 цвета
  • Режим работы 3
  • 3D-матрицы и штампы 840D-FORTE
  • Кинематический измерительный цикл 840D
  • Расширение магазина дополнительно +60 / 80 / 100 / 125 / T / F позиций
  • Расширенный магазин SK40/190
  • Расширенный магазин BT40/190
  • Расширенный магазин HSK A63/190
  • Станция очистки конуса
  • Основные параметры шпинделя
  • Штревель по ISO 7388-3-UD
  • Конус BT 40
СИСТЕМЫ ОХЛАЖДЕНИЯ / ВОЗДУХ:

  • Обдув конуса шпинделя
  • Внутренняя подача сжатого воздуха
  • Сетчатый фильтр - система охлаждения 500L, 2 бар
  • Система очистки СОЖ с бумажным фильтром 900 л
  • Система очистки СОЖ с бумажным фильтром 1250 л
  • Внутренняя подача охлаждающей жидкости 25 бар
  • Услилитель давления насоса до 50 бар
  • Услилитель давления насоса до 75 бар
  • Предварительная система тонкой очистки с бумажным фильтром
  • Подача охлаждающей жидкости со стороны вывода стружки
  • Индикатор наружной минимальной смазки
  • Индикатор внутренней минимальной смазки
  • Индикатор минимальной смазки внутри/снаружи
  • Подготовка для сторонней системы электростатического фильтра
  • Электростатический фильтр 700 м3/час
ОЧИСТКА ЗОНЫ РЕЗАНИЯ:

  • Пистолет подачи для воздуха
  • Пистолет подачи СОЖ
ИЗМЕРЕНИЕ:

  • Инфракрасный приемник M & H 91.40
  • 3D-инфракрасный датчик M & H 25.50
  • Лазерный световой барьер FORTE
ДРУГИЕ ОПЦИИ:

  • Автоматическая дверь
  • Специальная покраска двери
  • Защитное стекло
  • Система быстросъемной оснастки Zero Clamping system 4 точки
Модель FORTE
6-2300
FORTE
7-2600
FORTE
7-3200
FORTE
7-4200
FORTE
9-2600
FORTE
9-3600
FORTE
9-4600
Ось X, мм 2300 2600 3200 4200 2600 3600 4600
Ось Y, мм 600 750 750 750 900 900 900
Ось Z, мм 800 800 800 800 900 900 900
Размеры фиксированного стола, мм 2700 x 600 3080 x 750 3680 x 750 4680 x 750 3080 x 900 3680 x 900 4680 x 900
T-образные пазы, мм 18 / 7 18 / 5 18 / 5 18 / 5 18 / 7 18 / 7 18 / 7
Расстояние между T-образными пазами, мм 125 125 125 125 125 125 125
Вес зажимаемой детали (максимальный), кг 2000 2500 3000 4000 3000 4000 5000
Диапазон скоростей вращения, об/мин (ОПЦИЯ) 50 - 12 000, 14 000 (18 000; 24 000)
Держатель инструмента DIN 69871 A40
Тяговое усилие, кН 8 (12, 25)
Штревельные болты DIN 69872 A40
Выходная мощность (макс.), кВт 22 (29, 35 / 30)
Вращающий момент (макс.), Нм 117 (183, 142 / 125)
Фрезерование, см3/мин 400 (550, 450 / 400)
Сверление, мм Ø40 (Ø45, 40 / 35)
Нарезание резьбы M24 (M27, M24 / 20)
Бесступенчатое регулировка X / Y / Z, м/мин 40 / 40 / 40
Пакет 3D FORMINGSTAR ® По заказу
Вместимость (стандартная / с дополнительным магазином) F6: 40 / 190 F7: 50 / 190 F9: 60 / 190
Диаметр инструмента (макс.), мм 75 / 100 *
Длина инструмента (макс.), мм 330
Время смены инструмента, с приблизительно 9
Точность позиционирования, мм Tp. = 0,008 / 1000
Габаритные размеры:
Длина, мм 5871 6266 7118 8604 6839 7978 9696
Ширина, мм 3918 4335 4335 4335 4540 4540 4540
Высота, мм 2550 2730 2730 2730 2960 2960 2960
Вес, кг
(в стандартной комплектации)
9700 13 500 14 700 17 000 17 000 20 500 24 000

* ОПЦИЯ
