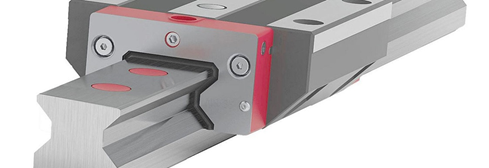

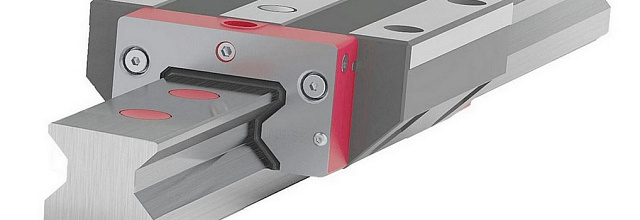

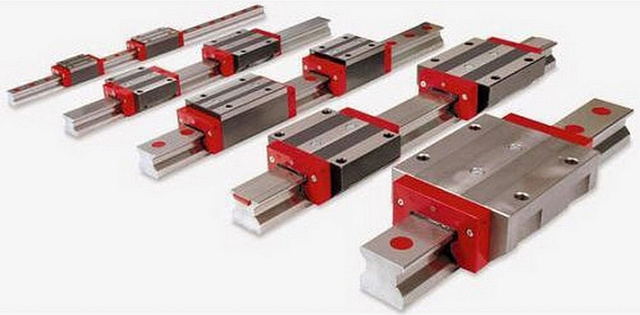

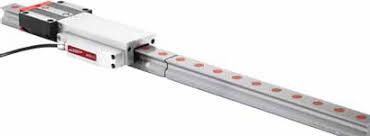

Тип направляющих: качения (роликовые)
Размер рабочего стола:
880 x 650 - 1800 x 900 мм
Мощность: 22 кВт
Вес: 7500 - 11 300 кг
- Подвижная колонна с постоянной величиной свеса траверсы по оси Y в любой точке зоны резания, фиксированное положение шпинделя без свесов - гарантированная точность
- Фиксированный, неподвижный рабочий стол
- Точность, мощность 3-х, 4-х осевого фрезерования в компактном корпусе
- 65-ти (для Forte 65), 80-ти (для Forte 85) позиционный магазин инструментов, оптические линейки по всем осям - в стандартной комплектации

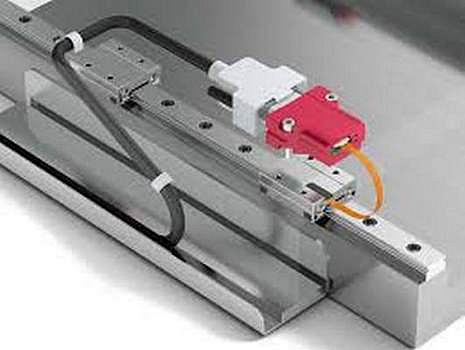

- Оптические линейки по осям X, Y, Z в стандартной комплектации

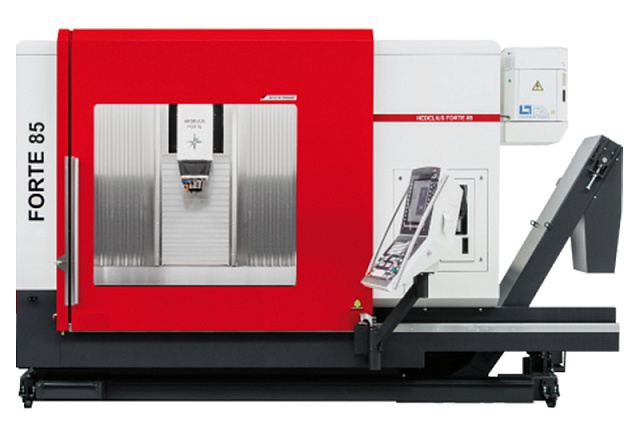

Металлорежущие фрезерные центры Hedelius серии FORTE 65, 85 (Форте), благодаря своей уникальной конструкции с подвижной колонной, с постоянной величиной свеса траверсы по оси Y предназначены для обработки тяжелых корпусных заготовок, тел вращения (с опциональным поворотным столом).
Возможна обработка корпусных деталей из специальных стальных, алюминиевых, жаропрочных, титановых и нержавеющих сплавов, при этом максимальная производительность фрезерования до 800 см³/мин (Сталь 45) весом до 1000 кг (Forte 65), до 2000 кг (опционально для Forte 85).

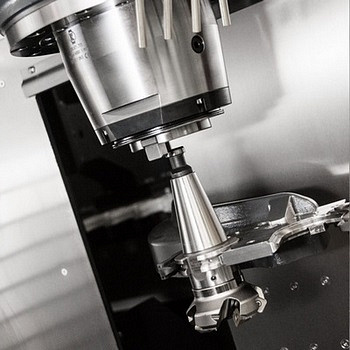

Обрабатывающие центры серии FORTE 65, 85 великолепно решают технологические задачи в области механической обработки металла тяжелых корпусных деталей, оснований, пресс форм. Станок представляет собой фрезерный обрабатывающий центр вертикального типа, конструкция с подвижной колонной, с неподвижным столом.
Компактные размеры, сниженные вибрации благодаря уникальной конструкции колонны по оси Y выполненной из высококачественного чугуна (ВЧ), неподвижный фиксированный рабочий стол, шпиндельный узел по оси Z защищен от воздействия тепловых расширений. Применение этих и других инновационных решений позволяет значительно улучшить качество обработки габаритных и тяжёлых деталей при компактном размере станка.
Машиностроение, производство инструментов и пресс форм, контрактное изготовление деталей, пищевая промышленность, агротехническое машиностроение, оснастка для производства пластиковых деталей, детали для аэрокосмической промышленности, компоненты автомобильной отрасли, энергетическая промышленность, судостроение, железнодорожная промышленность, опытное и исследовательское машиностроение.

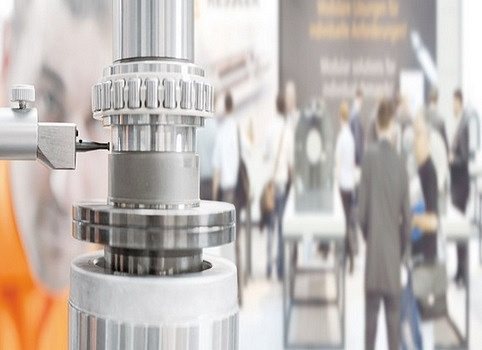

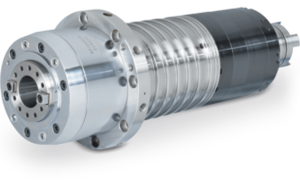

Мощный, высокомоментный (до 217 Нм) мотор-шпиндель CELOX с жидкостным охлаждением: от 19 до 50 кВт.
Частота вращения шпинделя от 12 000 до 24 000 об/мин.
Встроенная система масляного охлаждения предотвращает тепловые расширения шпинделя, что гарантирует точность линейных размеров, точность мехобработки, значительный ресурс шпиндельного узла, обеспечивается производительность при скоростном фрезеровании стали 45 до 900 см³/мин.
В стандартной комплектации система смены инструмента интегрирована с шпиндельным узлом, имеет емкость, лучшую в классе – 65 и 80 позиций в стандартной комплектации. Удобный доступ для добавления / замены инструмента из зоны работы оператора.
Раcширенный магазин - 190 позиций [ОПЦИЯ].
- 14 000 об/мин 1/19,0 квт
- 12 000 об/мин 1/22,0 квт
- 14 000 об/мин 1/22,0 квт
- 18 000 об/мин 1/35 квт / sk40
- 24 000 об/мин 1/35 квт / hsk63
- 15 000 об/мин 1/50 квт / hsk63
- Увеличение ускорения по оси

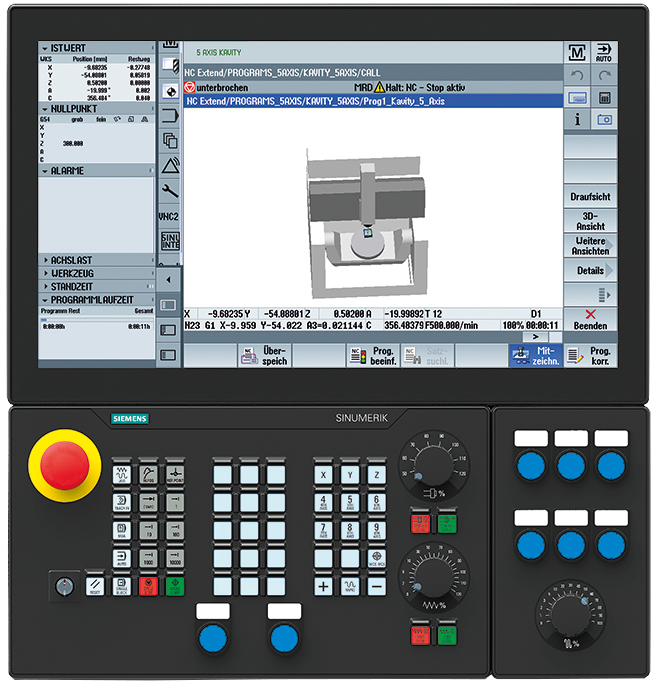

- Ручной блок управления BHG/840D
- Высокоскоростной потенциометр
- Сигнальная лампа – один цвет
- Сигнальная лампа – 3 цвета
- Режим работы 3
- 3D-матрицы и штампы 840D-FORTE
- Кинематический измерительный цикл 840D
- Расширение магазина дополнительно +60 / 80 / 100 / 125 / T / F позиций
- Расширенный магазин SK40/190
- Расширенный магазин BT40/190
- Расширенный магазин HSK A63/190
- Станция очистки конуса
- Основные параметры шпинделя
- Штревель по ISO 7388-3-UD
- Конус BT 40
- Обдув конуса шпинделя
- Внутренняя подача сжатого воздуха
- Сетчатый фильтр - система охлаждения 500L, 2 бар
- Система очистки СОЖ с бумажным фильтром 900 л
- Система очистки СОЖ с бумажным фильтром 1250 л
- Внутренняя подача охлаждающей жидкости 25 бар
- Услилитель давления насоса до 50 бар
- Услилитель давления насоса до 75 бар
- Предварительная система тонкой очистки с бумажным фильтром
- Подача охлаждающей жидкости со стороны вывода стружки
- Индикатор наружной минимальной смазки
- Индикатор внутренней минимальной смазки
- Индикатор минимальной смазки внутри/снаружи
- Подготовка для сторонней системы электростатического фильтра
- Электростатический фильтр 700 м3/час
- Пистолет подачи для воздуха
- Пистолет подачи СОЖ
- Инфракрасный приемник M & H 91.40
- 3D-инфракрасный датчик M & H 25.50
- Лазерный световой барьер FORTE

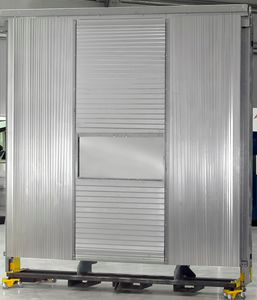

- Автоматическая дверь
- Специальная покраска двери
- Защитное стекло
- Система быстросъемной оснастки Zero Clamping system 4 точки
- Версия станка с подготовкой для автоматической загрузки выгрузки el
- Интерфейс Indumatik light
- Интерфейс Erowa leonardo [версия станка]
