Фрезерные обрабатывающие центры EMCO. Серия EMCOMILL

EMCO
АвстрияАвстрия
Цена по запросу
Связь с ведущим специалистом
face-company

Тип направляющих: роликовые качения

Размер рабочего стола:

500 x 300; 900 x 630; 1300 x 630 мм

Мощность: 8,5; 20; 20 кВт

Вес: 2200; 9000; 12 000 кг

Преимущества 7

Станина из полимербетона - гашение вибраций у полимербетона в 3 раза лучше, чем у чугуна и в 8 раз лучше чем у стали

Конструкция с подвижной колонной - динамика и скорость обработки не зависят от веса заготовки

Роликовые направляющие качения - высокая жесткость, точность и скорость перемещений

Мотор - шпиндель 15 000 мин-1, 100 Нм - отсутствие ремня и редуктора - уменьшение вибраций на инструменте

Неподвижный стол большой грузоподъемности - вес заготовок до 1500 кг

Удобный доступ для загрузки крупногарабитных заготовок - возможность использования обычной кран-балки

Высокое качество комплектующих и сборки - сделано в Австрии

НАЗНАЧЕНИЕ:

Станки серии EMCOMILL предназначены для фрезерной обработки мелких и средних деталей из различных материалов от алюминиевых сплавов до жаропрочных сталей и титана. Благодаря шпинделям с высоким крутящим моментом и рассчитанным на высокую нагрузку столам станка, обрабатывающие центры серии EMCOMILL наилучшим образом приспособлены для тяжелых режимов резания, что часто требуется в машино- и станкостроении при обработке корпусных деталей.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Благодаря своей универсальности станки EMCOMILL успешно применяются в машиностроении, включая транспортную отрасль, авиастроении, производстве компонентов для атомной промышленности, точном приборостроении, а также в станкостроении и производстве пресс-форм.





ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

Электронная промышленность: шасси, радиаторы охлаждения, корпуса.







СХЕМЫ ОБРАБОТКИ:






ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Жесткая конструкция станины с подвижной колонной - динамика и скорость обработки не зависят от веса заготовки.
  • Основание станка из полимербетона - гашение вибраций у полимербетона в 3 раза лучше, чем у чугуна и в 8 раз лучше, чем у стали.
  • Линейные роликовые направляющие высокой точности, жесткости и износостойкости по осям X, Y, Z;
  • Скоростной шпиндель на 10 000 об/мин с прямым приводом, или мотор-шпиндель 15000 мин-1, 100 Нм - отсутствие ремня и редуктора-уменьшение вибраций на инструменте, конус BT или SK (на выбор покупателя).
  • Инструментальный магазин на 30 инструментов.
  • Система ЧПУ Siemens 828D.
  • Неподвижный стол большой грузоподъемности - вес заготовок до 1500 кг.
  • Удобный доступ для загрузки крупногабаритных заготовок - возможность использования обычной кран-балки.
  • Высокое качество комплектующих и сборки - сделано в Австрии.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

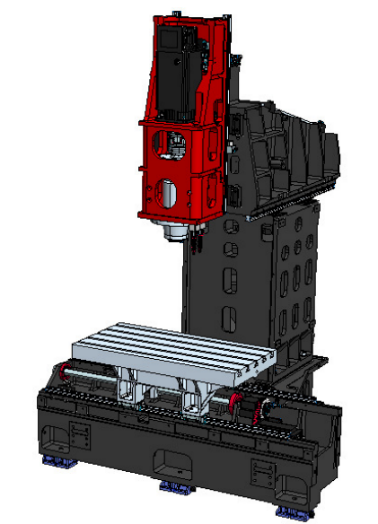

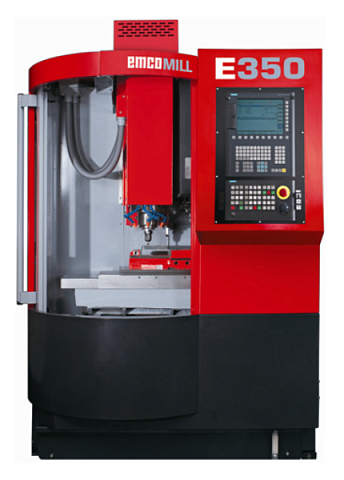

EMCOMILL E350 - станок с C-образной компоновкой

Стол двигается по оси X, шпиндельный узел двигается по осям Y и Z.

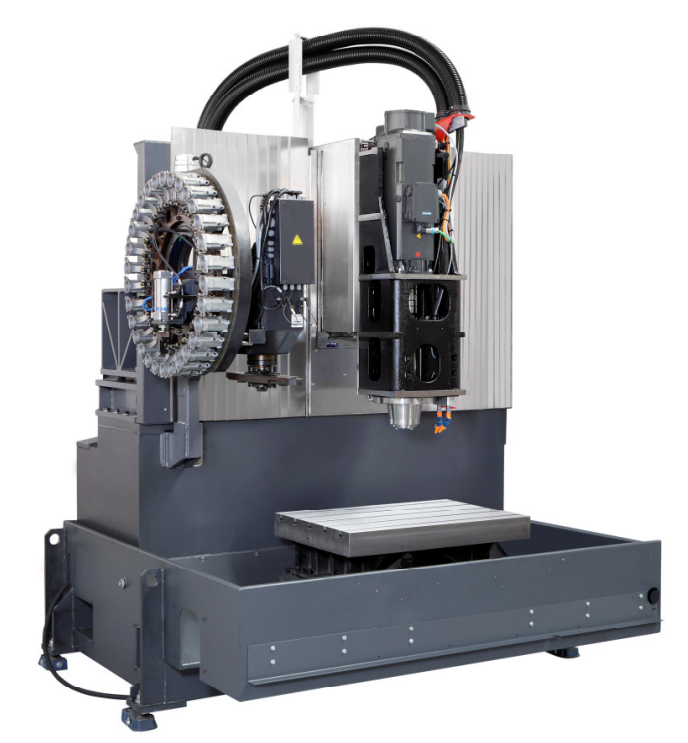

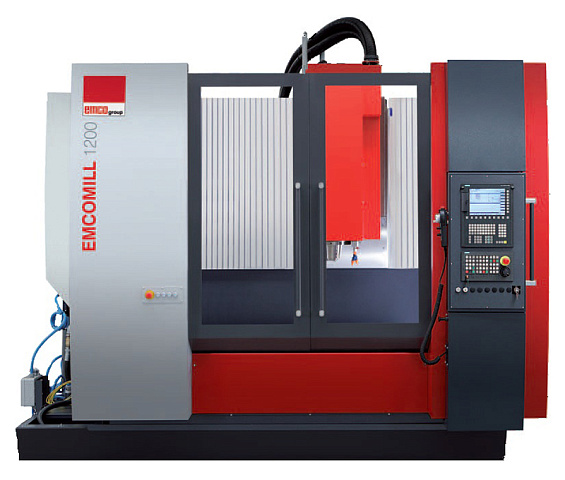

EMCOMILL 750 и EMCOMILL 1200 - станки с неподвижным столом

Все движения совершает шпиндельный узел. Данная компоновка станка имеет малые размеры, и при этом высокую динамику рабочих и ускоренных передвижений при большой массе устанавливаемых заготовок. Основание станины из полимербетона обеспечивает наилучшее гашение вибраций.

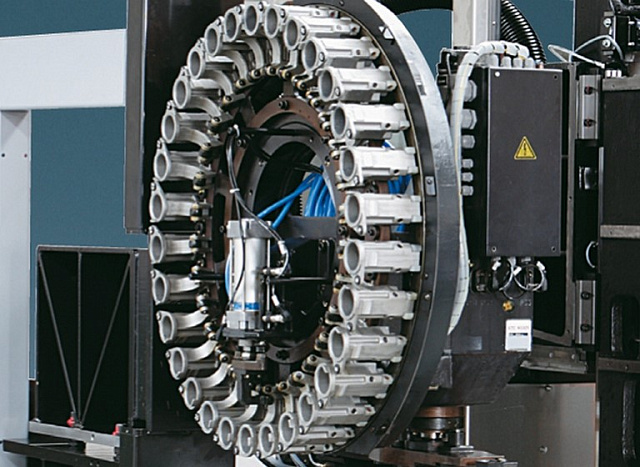

Инструментальный магазин от 20 позиций до 40 позиций.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Система ЧПУ Fanuc (Япония) или Siemens (Германия)
Направляющие качения по осям X, Y, Z Bosch Rexroth (Германия)
Шпиндель с частотой вращения 10 000 об/мин Siemens (Германия)
Конвейер удаления стружки
Защита направляющих
Система охлаждения
Освещение
Система автоматической смазки
Трехцветная сигнальная лампа
Кабинетная защита зоны обработки
Инструментальный магазин на 20 - 30 позиций SK40 EMCO (Германия)
Пистолет для смыва стружки
Пистолет подачи воздуха
USB-интерфейс для мышки
Обдув шпинделя воздухом при смене инструмента



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Поворотный стол

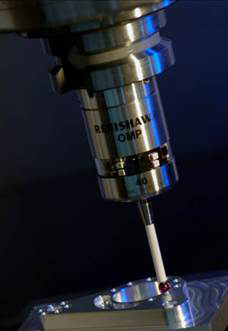

Система измерения расположения заготовки в пространстве 3D
Система измерения вылета инструмента 3D
Подача СОЖ через шпиндель 20 / 50 Бар Brinkmann Pumps (Германия)
Шпиндель с частотой вращения 15 000 об/мин Siemens (Германия)
Инструментальный магазин на 40 позиций SK40
Различные варианты исполнения 4-оси
Закрытая зона обработки для применения масляного тумана
Модель E350 750 1200
Размер стола, мм 500 x 300 900 x 630 1300 x 630
Перемещение по оси X, мм 350 750 1200
Перемещение по оси Y, мм 250 550 550
Перемещение по оси Z, мм 300 500 500
T-пазы
Ширина, мм 12 18 18
Дистанция, мм 45 125 125
Количество, мм 5 5 5
Максимальная нагрузка на стол, кг 100 800 1500
Конус SK30 DIN 69871 SK40 DIN 69871 SK40 DIN 69871
Частота вращения шпинделя, об/мин 10 000 15 000 15 000
Крутящий момент, Hм 41 100 100
Главный двигатель (пост. / 30 мин), кВт 7 / 8,5 15 / 20 15 / 20
Быстрые перемещения (X / Y / Z), м/мин 24 / 24 / 24 30 / 30 / 30 30 / 30 / 30
Скорость подачи (X / Y / Z), мм/мин 10 000 20 000 20 000
Количество позиций в магазине станка, шт. 20 30 30
Точность по осям X / Y / Z, мм
(VDI / DGQ 3441)
± 0,01 / 1000 ± 0,01 / 1000 ± 0,01 / 1000
Габаритные размеры:
Длина, мм 1600 3104 3370
Ширина, мм 1700 2925 2950
Высота, мм 2180 3000 3000
Вес, кг 2200 9000 12 000
