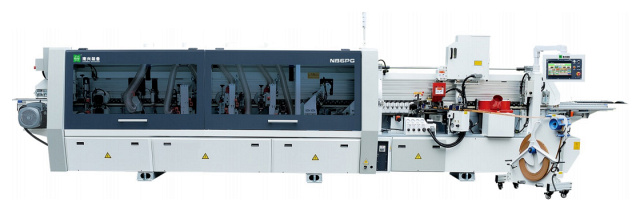

Автоматический кромкооблицовочный станок Nanxing NB6PG

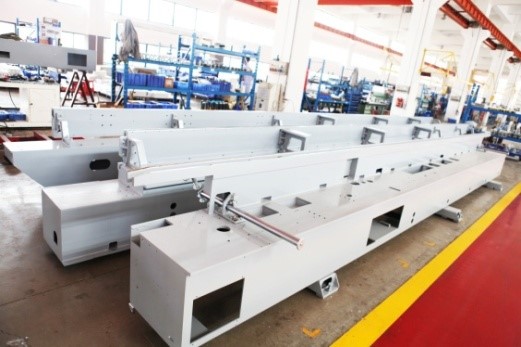

• Детали станин из толстостенного проката, изготавливаются путем лазерной резки.
• Сборка станины происходит на специальном стапеле с применением высокоточных сварочных роботов.
• Все станины проходят операцию термической обработки для снятия внутренних напряжений
• После термообработки все посадочные площадки и технологические отверстия фрезеруются на прецизионных портальных станках с ЧПУ за один установ.

Процесс сборки является заключительным и крайне важным этапом. Высококлассные инженеры сборочных участков Nanxing отвечают каждый за свою операцию. Таким образом, завод гарантирует стандартно высокое качество произведенных машин.

Завод Nanxing, один из немногих в Китае, имеет собственную лабораторию для контроля качества выпускаемого оборудования. Данная лаборатория имеет систему поддержания постоянной температуры и влажности, оснащена самым современным высокоточным измерительным оборудованием производства Zeiss (Германия) и Aberlink (Великобритания).

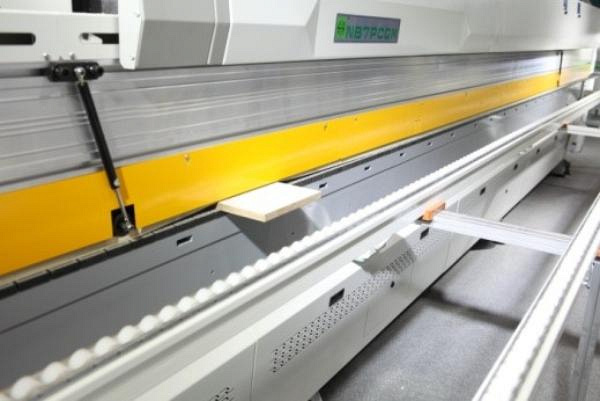

• Круглая направляющая конвейера закалена и имеет высокую твердость и износостойкость. Основание башмака конвейера примыкает к направляющей практически без зазоров, гарантируя плавность и ровность хода. Посадочное место для направляющей фрезеруется на прецизионных станках с ЧПУ, поэтому её срок службы практически не ограничен.
• Поддерживающая телескопическая опора с роликами выдвигается до 600 мм и позволяет обрабатывать детали с большим свесом.

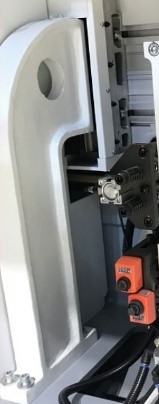

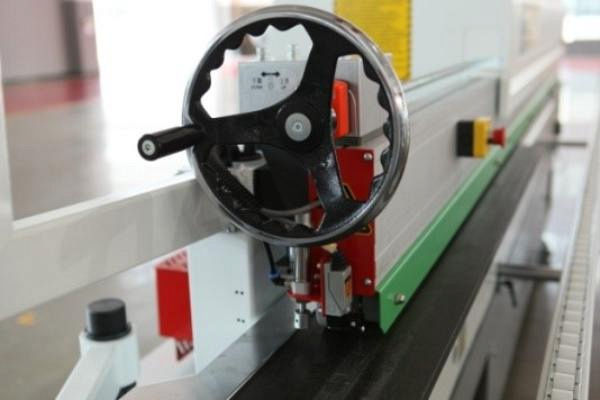

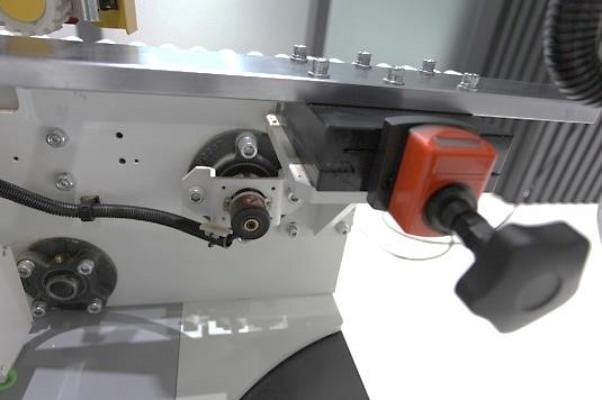

• Направляющая линейка изготовлена из стальной пластины большой толщины. Крепление к станине с помощью массивного, жесткого кронштейна для обеспечения стабильности позиционирования заготовки.

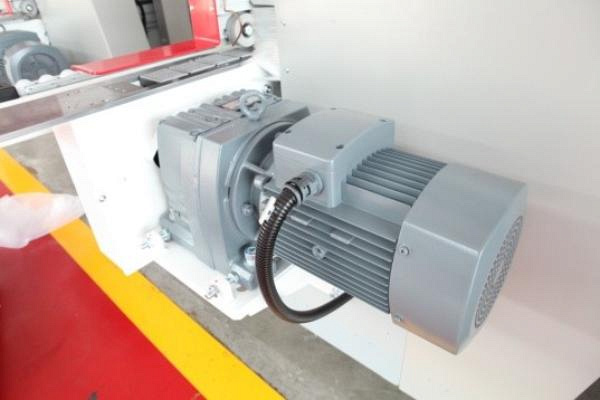

• Мощный двигатель с редуктором гарантирует плавную и ровную подачу тяжелых и длинных деталей. Стабильная работа узла подачи обеспечивается системой плавного пуска и электротормоза двигателя в случае аварийной остановки.

• Алюминиевая прижимная балка изготовлена из усиленного многокамерного профиля высокой жесткости.

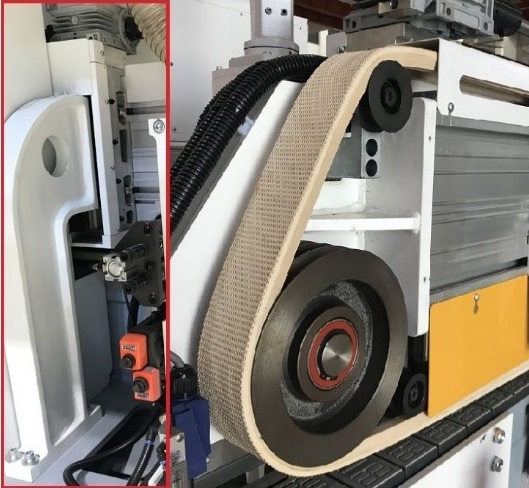

• Ременная система прижима детали позволяет производить обработку на скорости до 26 м/мин.
• Высота раскрытия прижимной балки моторизована и управляется с Touch Screen пульта управления.
• Специальная усиленная конструкция опорных колонн для стабильной работы при любых нагрузках.

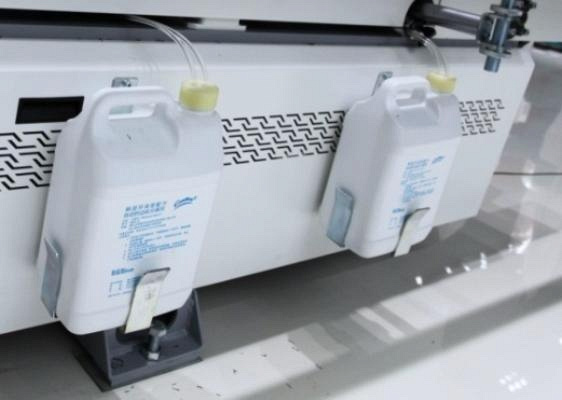

Разделяющая и очищающая жидкости распыляются специальными форсунками на обе стороны детали, улучшая качество обработки кромки.

• Алюминиевая прижимная балка изготовлена из усиленного многокамерного профиля высокой жесткости.
• Две фрезы с алмазными ножами диаметром Ø125 мм высота H35 мм Ø30 мм Z3 + 3 (Опционально до Н60 мм).

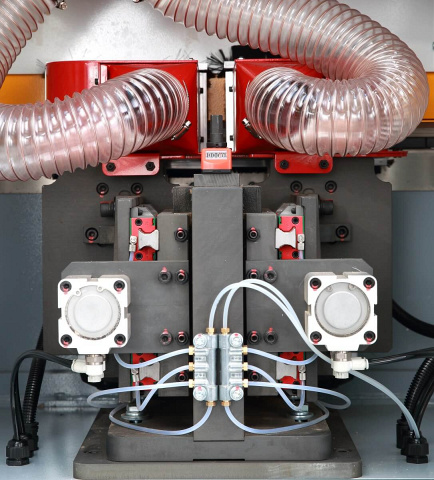

• Два двигателя противоположного вращения с автоматическим подводом/отводом в зону обработки убавляются с помощью пневмоцилиндра.
• Направляющие HIWIN с автоматической системой смазки.

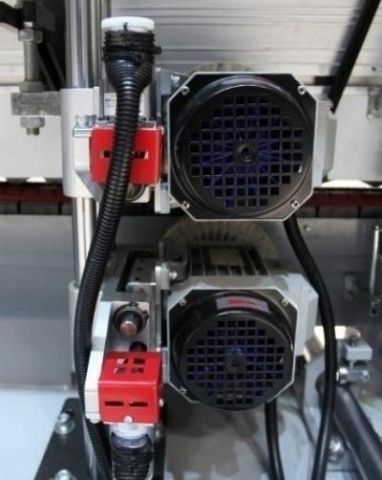

• Мощность двигателей 2 х 3,7кВт; Частота 200 Гц; Скорость вращения: 12 000 об/мин.
• Регулировка по высоте, позволяет максимально использовать весь ресурс инструмента.
• Узел полностью закрыт пылезащитным кожухом.

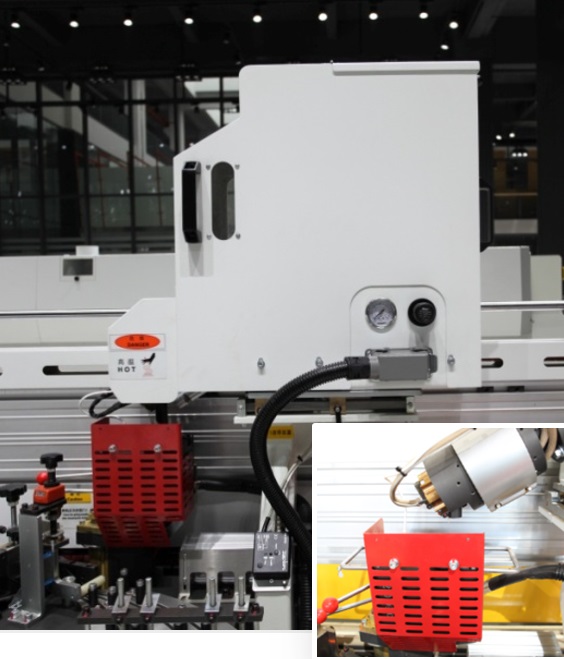

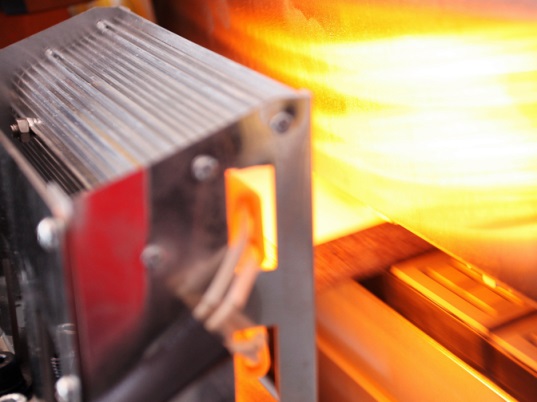

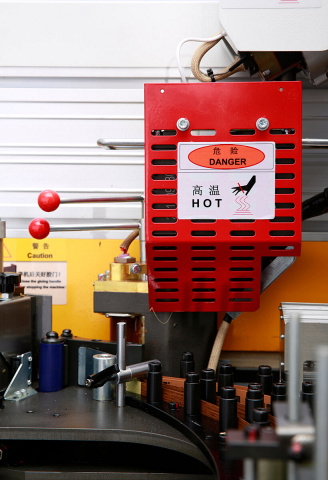

Инфракрасная лампа с рабочей температурой около 300 градусов прогревает торец детали для наилучшего приклеивания кромки. Особенно актуально в зимний период.

• Индикаторы контроля за кромочным материалом с остановкой подачи. Сигнал окончания рулона на пульте управления.

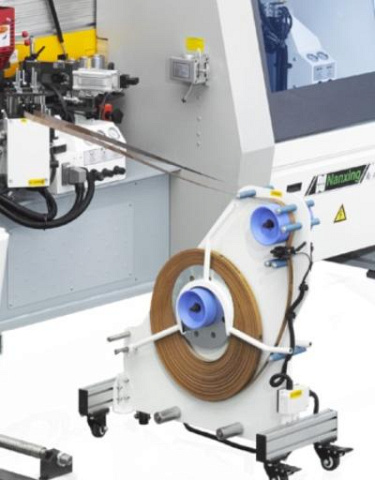

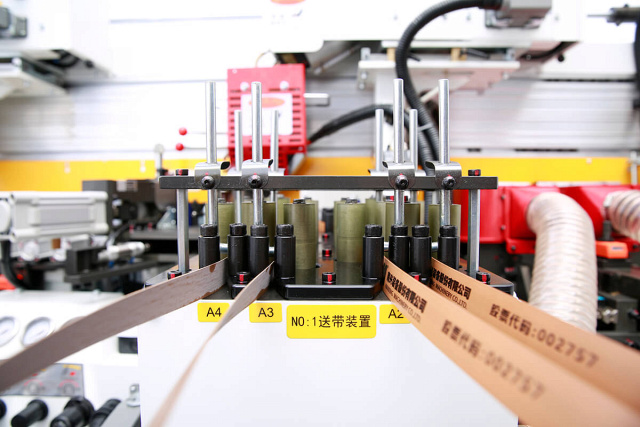

• Быстрая и удобная смена рулонов.
• Замена рулона происходит при завершении рулона или по команде системы управления в тех случаях, когда в новой программе указан другой тип кромки.
• Максимальный диаметр рулона 780 мм.
• Максимальная толщина кромки 3 мм.
• Точность подачи кромочного материала контролируется серводвигателями. Экономия на обрезках.

• Верхний Клеевой бункер объемом около 10 л.
• Подача необходимой дозировки клея осуществляется с помощью пневмо-шторки.
• Контроль подачи клея с помощью специального датчика.
• Визуальная индикация наполнения бункера.
• Регулировка температуры в предплавителе и клеевой ванне с пульта управления.
• Двигатель привода подачи кромки, клеевого вала и большого прижимного ролика.

Станок оснащен автоматической загрузкой гранулированного клея. Внизу в станине станка установлен большой бункер на 25 кг. гранулы транспортируются в верхний бункер с предрасплавом, посредством воздушного потока.

Встроенный датчик уровня в бункере.

• Приводной ролик, диаметром 100 мм охлаждает кромку после нанесения клея. Скорость вращения синхронизирована со скоростью подачи конвейера.

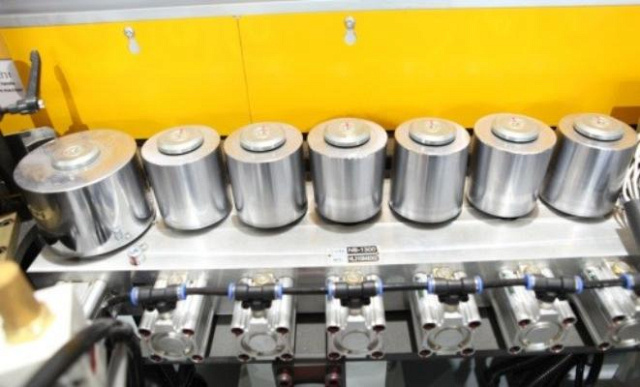

• 6 стальных дожимных ролика диаметром 70 мм.
• Каждый ролик имеет индивидуальный пневмоцилиндр.
• Четыре ролика – конусные с противоположным углом наклона, для поджима кромки и минимизации клеевого шва.
• Два ролика – цилиндрические, для финишного дожима кромки перед обработкой.

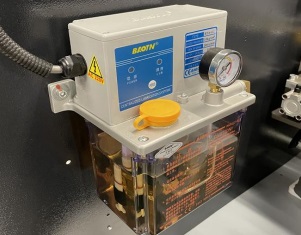

• Масло подается во все необходимые узлы, исключая затраты времени на обслуживание станка.
• Узлы подачи масла: узел прифуговки, узел чистовой торцовки, цепь конвейера.

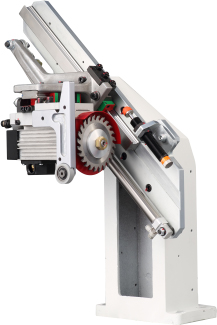

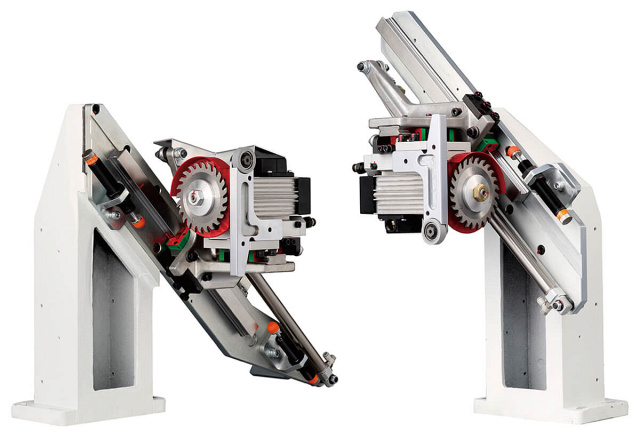

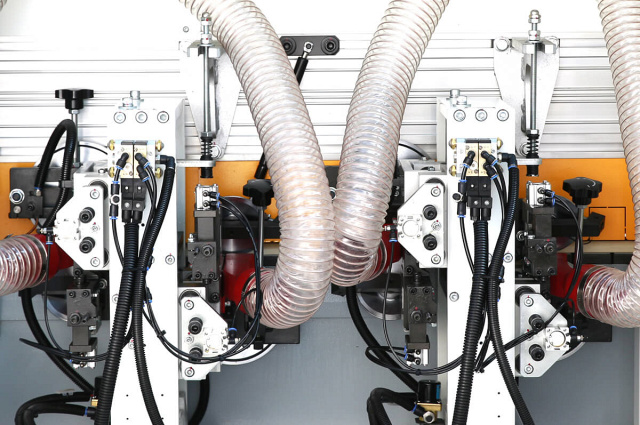

• Каждый двигатель расположен на отдельной наклонной рельсовой направляющей.
• Расстояние между заготовками 300 мм на высоких скоростях обработки.
• Мощность двигателей 0,37 кВт. Пилы 115 х 2,6 х 22 х 24Z с индивидуальными аспирационными кожухами.

• Узел чернового фрезерования с прямыми фрезами и двигателями увеличенной мощности 0,75 кВт, частота 200 Гц, 1200 об/мин.

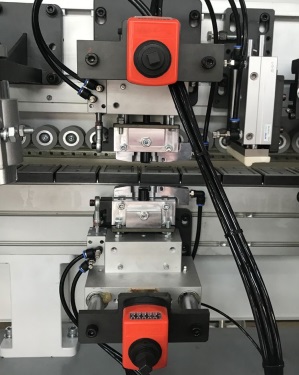

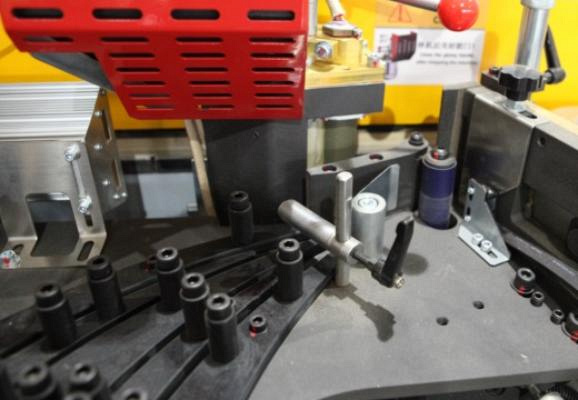

• Позиционирование с помощью круглых копиров Ø 180 мм по плоскости

ОПЦИЯ: Установка чистового узла снятия свесов вместо чернового (оговаривается при заказе станка).

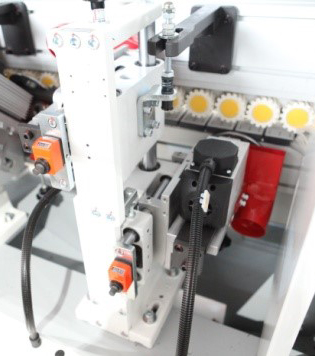

• 2-двигателя (мощность 0,5 кВт; частота 200 Гц; скорость вращения 12000 об/мин.
• Точность позиционирования заготовки за счет копиров большого диаметра Ø 180 мм по плоскости с верху и с низу и круглых конусных копиров Ø 120 мм в торец заготовки.

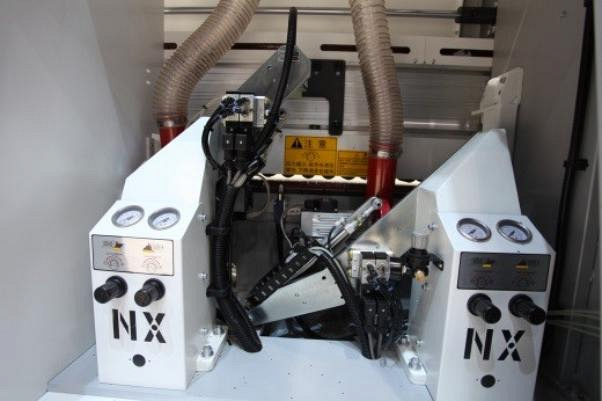

• В базовой комплектации фрезы R2 Ø 69 х Ø 16 H13 Z6.
• Узел оснащен аспирационными патрубками.

ОПЦИЯ: QuickSet, пневмоперенастройка узла на 2 толщины кромки (оговаривается при заказе станка).

• Точность позиционирования заготовки за счет копиров большого диаметра Ø 180 мм по плоскости с верху и с низу и конусных копиров Ø 120 мм по торцу заготовки.
• Система охлаждения ножей сжатым воздухом
• Узел оснащен аспирационными патрубками.
• QuickSet, пневмоперенастройка узла на 2 толщины кромки (оговаривается при заказе станка)

В автоматическом режиме открывает длинную стружку, оставшуюся после узла радиусной циклевки.

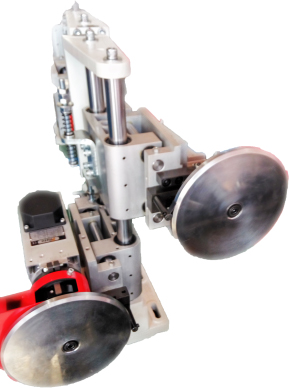

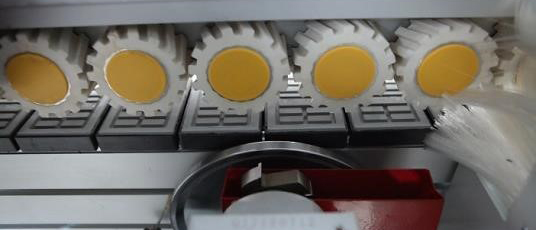

• Удаляет остатки клея и микросвесы кромки по плоскости.
• Позиционируется с помощью копиров по плоскостям детали.

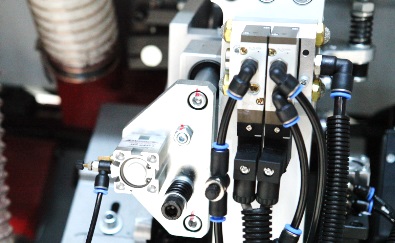

• Пневматические цилиндры позволяют быстро вводить и выводить узел в рабочее положение.

• Циклическое осевое перемещение полировальных кругов позволяет максимально эффективно их использовать.
• 2 двигателя по 0,37 кВт.

Массивные опоры для стабильной многосменной работы узлов станка.

Предназначен для настройки станка и позволяет оператору запускать и останавливать станок на любой стадии обработки детали.

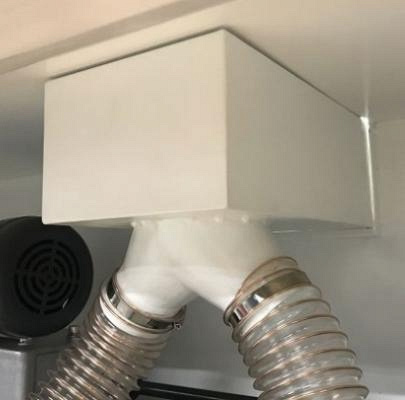

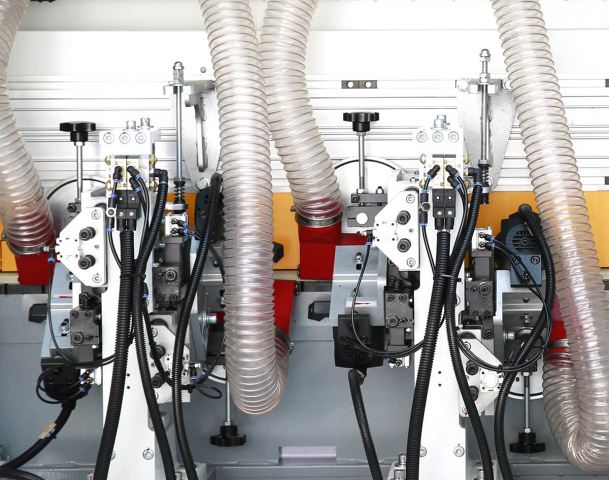

Аспирационные выходы 5 х 125 эффективно удаляют отходы из зон обработки.

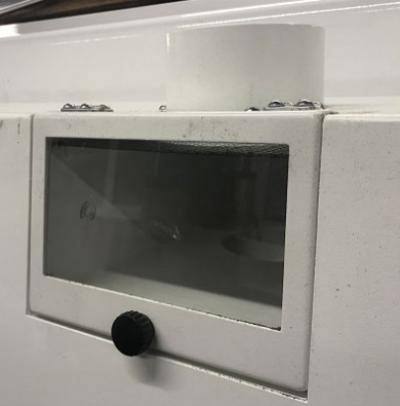

Бокс для сбора длинной стружки защищает аспирационную систему от попадания её на крыльчатку.

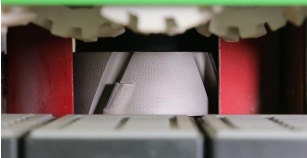

• Контроль толщины заготовки расстояния между деталями.

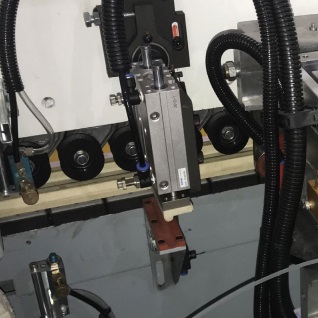

• Пневатический палец контролирует расстояние между деталями и не позволит подать заготовку раньше времени. Защита узла чистовой торцовки.

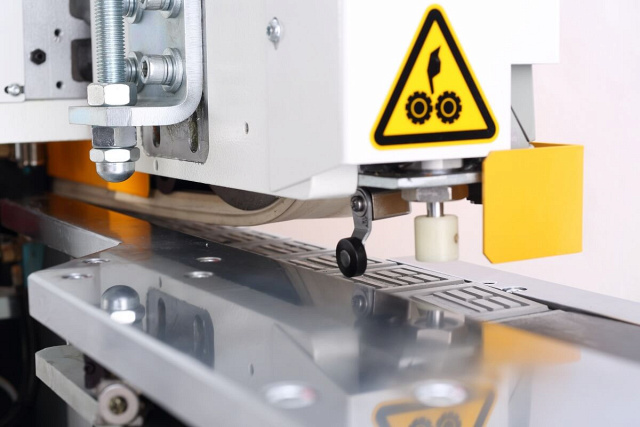

• Измеритель толщины детали остановит конвейер при подаче заготовки большей толщины. Защита механизмов подачи и прижимной балки.
• Аварийная кнопка расположена в доступной для оператора зоне и позволяет остановить станок при возникновении нештатной ситуации.

• Управление ПЛК, входное напряжение 380 В, 50 Гц (стандарт).
• Положение заготовки контролируется энкодером.

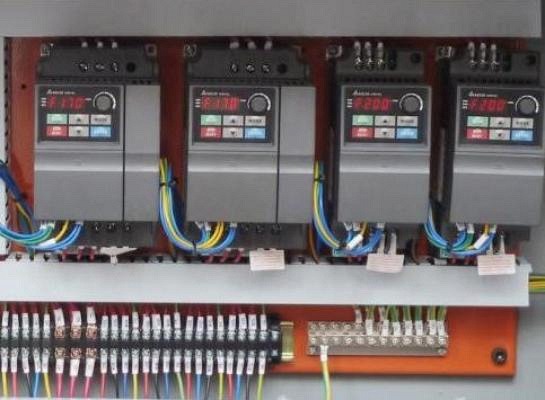

• Независимые частотные преобразователи на каждый узел с функцией торможения двигателя.
• Большинство используемых электрических компонентов на станке произведены международными брендами для достижения высокого качества и универсальности.

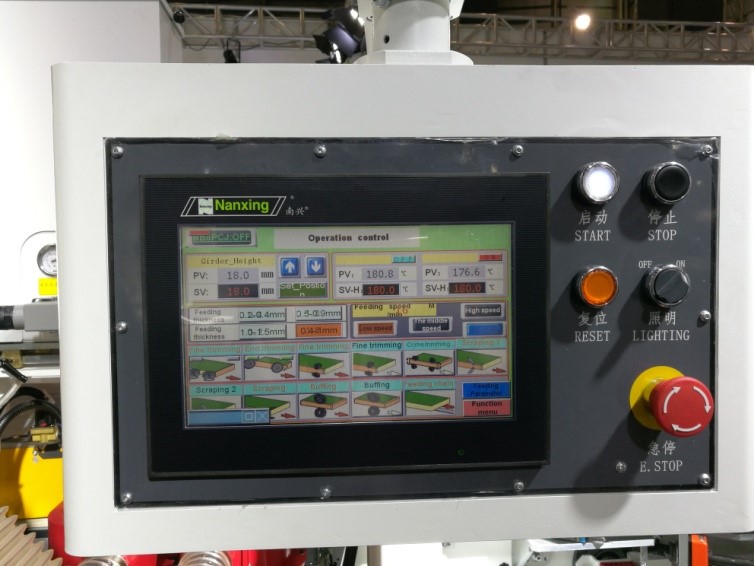

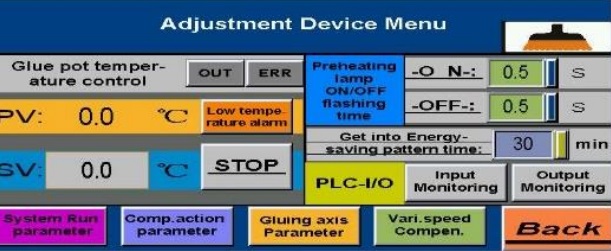

• Пульт управления с 10-дюймовым сенсорным дисплеем и удобным расположением.
• Отображение процессов и диагностической информации.
• Оперативное решение проблем с помощью кодов ошибок
• Отчет о производстве включая количество и длину заготовок.

• Режим ожидания автоматически включается, когда станок останавливается на технологический перерыв (в соответствии с заданной настройкой времени) для экономии энергии.
• Выбор в один клик, быстрый запуск / остановка.
