Микрошлифовальные станки Spitzen. Серии SIG-20 и SIG-32

Микрошлифовальные станки Spitzen. Серии SIG-20 и SIG-32
  • Диапазон шлифуемого Ø: 1,5 - 40 мм

    Исполнение станков в 3-х вариантах: ручной, полуавтомат, автомат

    Вес: 200 - 630 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Станки предназначены для высокоточного внутреннего шлифования заготовок с малыми габаритными размерами. Фиксация заготовки производится в приводной роликовой бабке. Применяются в точном машиностроении и приборостроении.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется в приборостроении и точном машиностроении

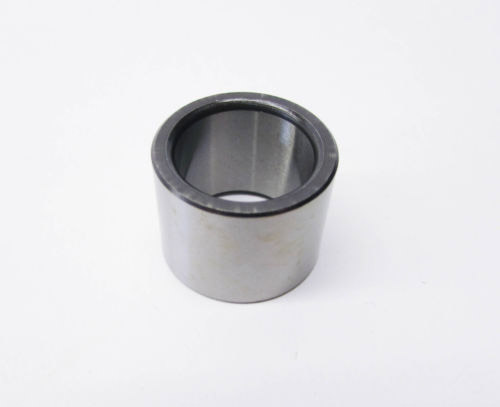

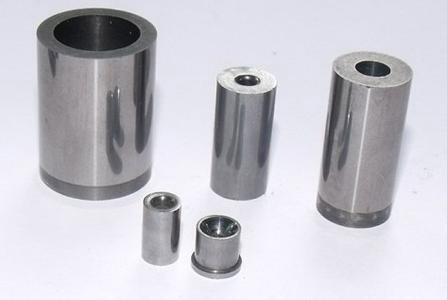

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:




КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станки производятся в следующих модификациях:

  • M – перемещения суппорта в продольном и поперечном направлениях осуществляются вручную;
  • SA – суппорт в продольном направлении перемещается при помощи электродвигателя, а в поперечном – вручную;
  • A – перемещения суппорта в продольном и поперечном направлениях задается электродвигателем


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • Шлифовальный круг 100х25,4х20
  • Фланец для шлифовального круга
  • Шайба фланца
  • Съемник фланца
  • Цанга Ø 3 мм
  • Цанга Ø 6 мм
  • Гайка (M14 x P0.75)
  • Инструментальный ящик
  • Устройство правки наружного шлифовального круга по радиусу и прямой


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Поворотная бабка ±45°
Приспособление для правки круга под углом
Система подачи СОЖ

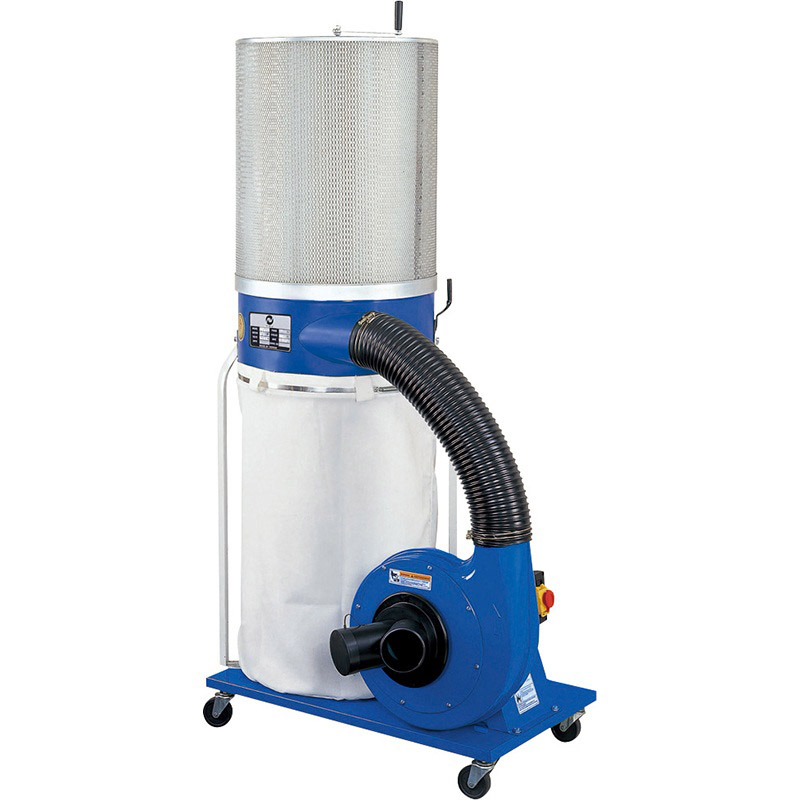

Вакуумный пылесборник
Увеличенная  шпиндельная оправка для внутреннего шлифования

(12 000 - 18 000 об\мин)

Цифровая индикация


МОДЕЛЬНЫЙ РЯД:

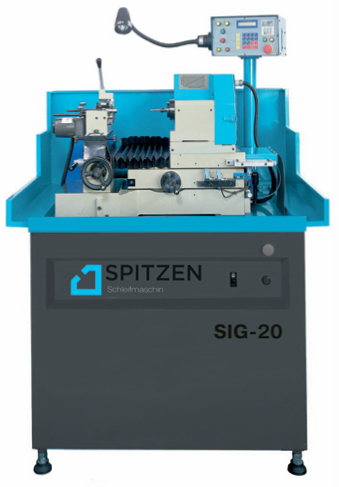

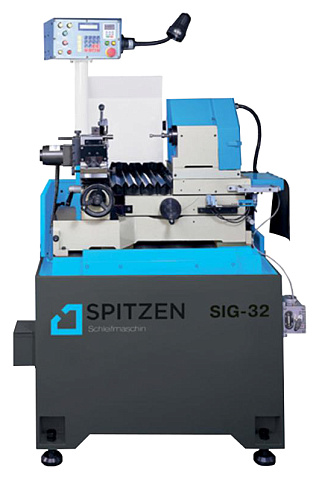

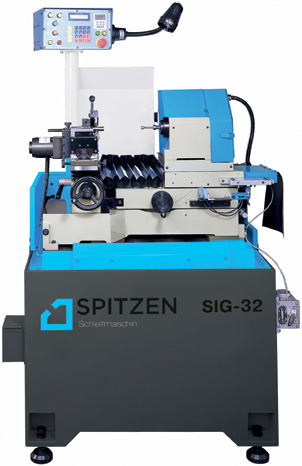

SIG-20 SIG-32

Модель

SIG-20 M/SA/A

SIG-32 M/SA/A

Диаметр внутреннего шлифования, мм

1 - 20

1 - 32

Диаметр зажимаемой заготовки, мм

1,5 - 25

1,5 - 40

Максимальная длина зажимаемой заготовки, мм

120

120

Градуировка поперечной подачи, мм

0,005

0,001

0,005

0,001

Частота вращения шпинделя передней бабки, об/мин

0 - 380

0 - 380

Метод подачи вперед-назад

ручная

авто

авто

ручная

авто

авто

Метод подачи влево-вправо

ручная

ручная

авто

ручная

ручная

авто

Частота вращения шлифовального шпинделя, об/мин

0 - 55 000

0 - 55 000

Мощность шлифовального шпинделя, Вт

750

750

Габаритные размеры

Длина, мм

900

1000

1000

900

1000

1000

Ширина, мм

700

800

800

700

800

800

Высота, мм

1400

1480

1480

1400

1480

1480

Вес, кг

200

680

750

240

610

630
