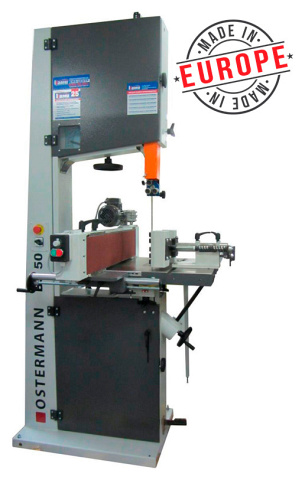

Ленточнопильный станок с подающим устройством OSTERMANN BS 50 AUTO

Ленточнопильный станок с подающим устройством OSTERMANN BS 50 AUTO
  • Производитель: OSTERMANN

    Страна: Евросоюз

  • Ø шкива: 500 мм

    Наклон стола: -15 - +45°

    Чугунные шкивы

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Станок предназначен для прямолинейного и криволинейного пиления ленточными пилами досок, щитов, листовых материалов (древесины, ДСП, ДВП, МДФ) на заготовки, что широко применяется в столярном, мебельном и других направлениях деревообрабатывающей промышленности. Прямолинейное пиление в автоматическом режиме, скорость пиления в диапазоне 0 - 10 м/мин.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, мебели и другие деревообрабатывающие производства.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Автоматическое подающее устройство;
  • Чугунные литые шкивы;
  • Шкивы обрезиненные;
  • Чугунный шлифованный рабочий стол;
  • Направляющие пильного полотна – сдвоенные подшипники;
  • Направляющая линейка в комплекте;
  • Устройство для очистки нижнего шкива от стружки;
  • Концевой выключатель для исключения работы с открытым кожухом;
  • Наклон стола от -15 до +45°;
  • Индикатор натяжения пильного полотна;
  • Тормоз для остановки вращения шкивов.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

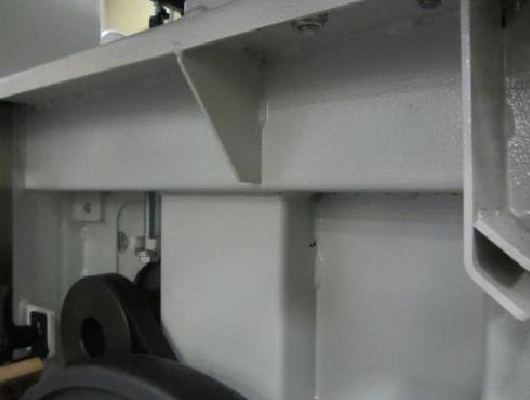

КОРПУС СТАНКА

Выполнен из листовой стали толщиной 4 мм, усилен профилем прямоугольной формы, все сварные швы прошли термическую обработку.

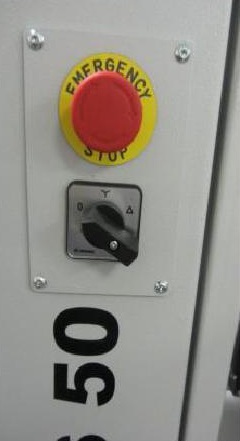

ПУЛЬТ УПРАВЛЕНИЯ

Система включения звезда/треугольник на станке обеспечивает плавный пуск, увеличивая ресурс двигателя на 30%.

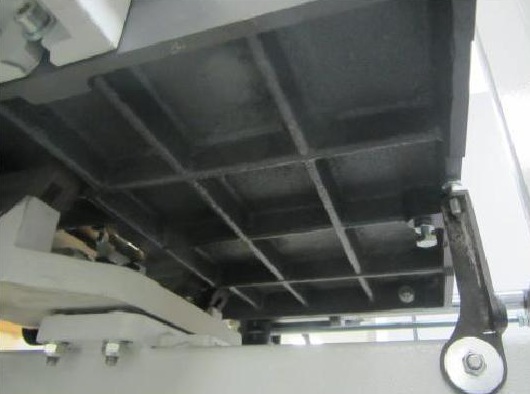

РАБОЧИЙ СТОЛ

Выполнен из чугунного литья с ребрами жесткости, препятствуют вибрации. Шлифованная поверхность улучшает скольжение заготовки.

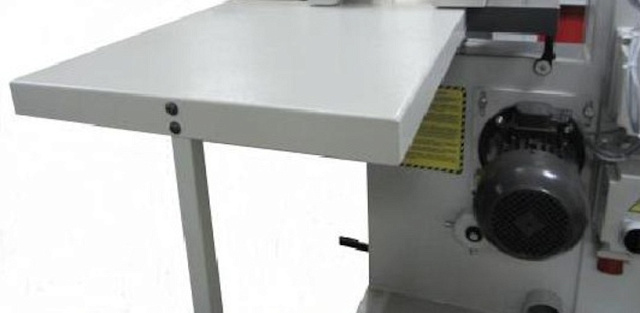

ПРИСТАВНОЙ СТОЛ

Удобен при работе с длинномерной заготовкой при делении на ламели и криволинейном пилении. А также служит буферной зоной при работе с короткими деталями.

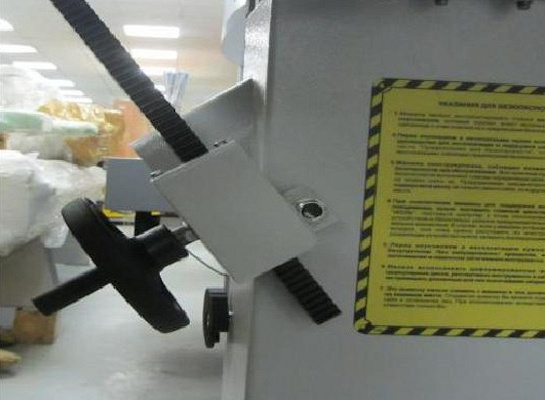

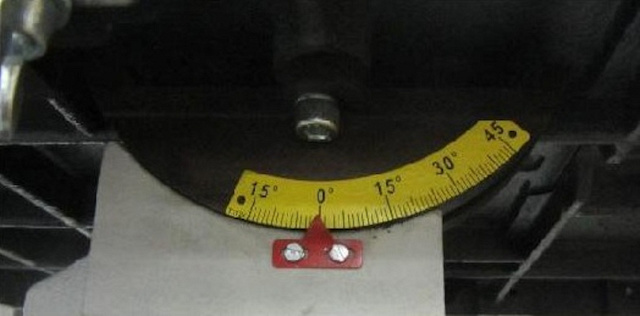

НАКЛОН СТОЛА

Осуществляется маховиком через зубчатую рейку.

Необходим при изготовлении нестандартных-сложных элементов.

Наклон в диапазоне -15 - +45°.

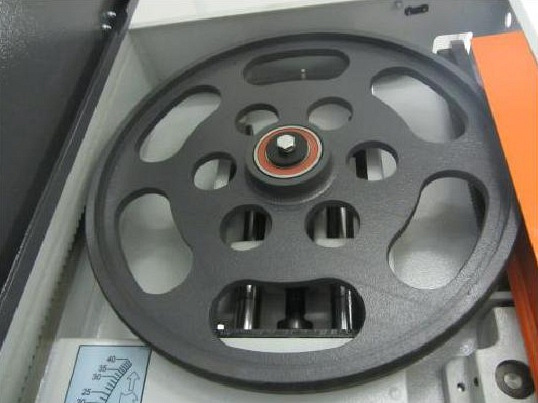

ШКИВЫ

Из чугунного литья с резиновым покрытием. Позволяют использовать пильное полотно шириной до 40 мм.

РЕГУЛИРОВКА ШКИВОВ

На верхнем шкиве предусмотрен вертикальный ход для натяжения и наклон для предотвращения сползания пильного полотна, в зависимости от его ширины.

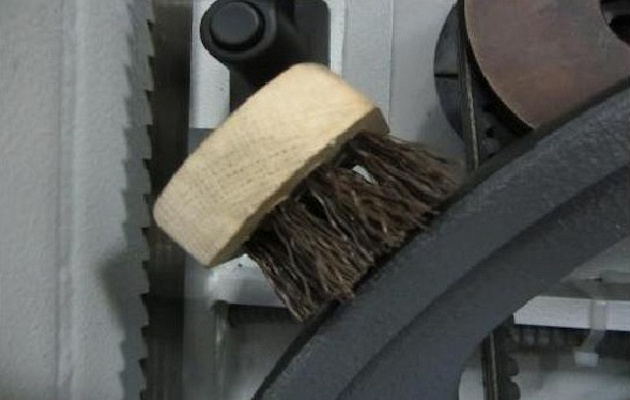

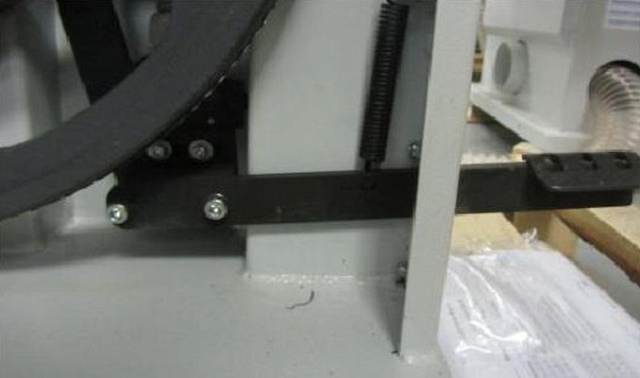

ОЧИСТКА И ТОРМОЖЕНИЕ ШКИВОВ

На нижнем шкиве специальная щетка убирает пыль, опилки с поверхности шкива.

Предотвращается соскок пильного полотна из-за попадания под него грязи.

Предусмотрен тормоз специальной педалью.

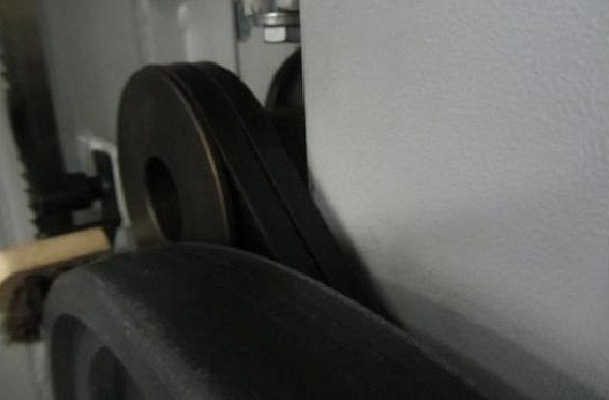

РЕМЕННАЯ ПЕРЕДАЧА

Два клиновидных предотвратят внезапный обрыв. Специальное покрытие шкивов предотвращают проскальзывание. Обеспечивается стабильная, бесперебойная работа.

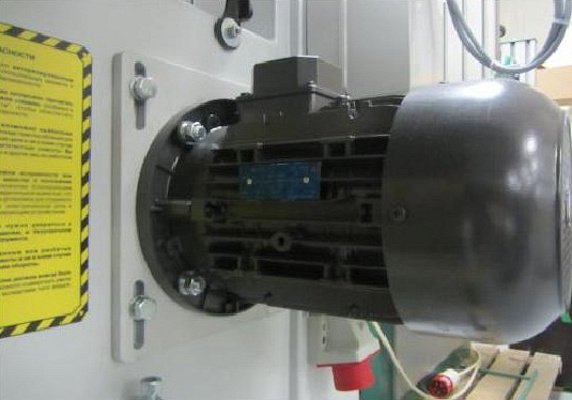

ДВИГАТЕЛЬ

Мощностью 7,5 кВт с ограничением 60%, т.е. гарантированная мощность 5,5 кВт без потерь.

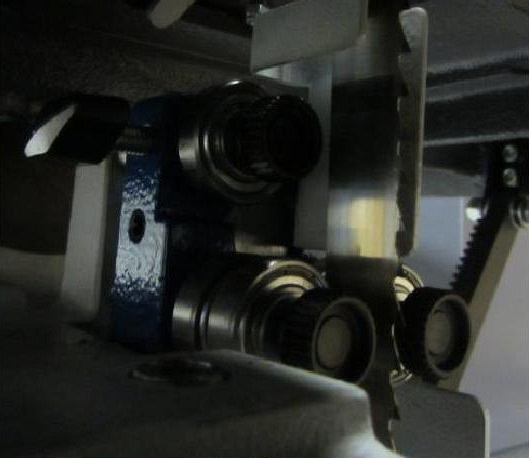

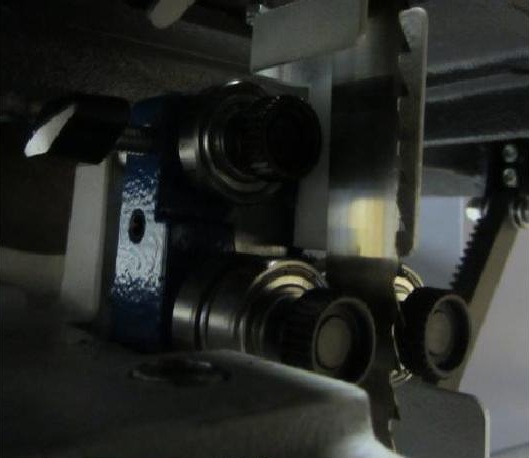

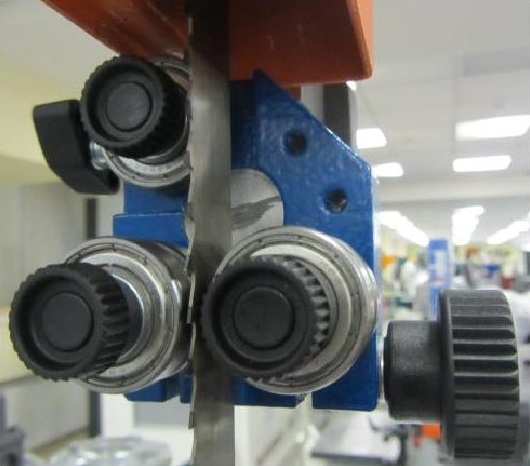

НАПРАВЛЯЮЩИЕ ПИЛЬНОГО ПОЛОТНА

Кондуктор с подшипниками расположен над и под рабочим столом. Удобная регулировка хода подшипников позволит надежно зафиксировать пильное полотно.

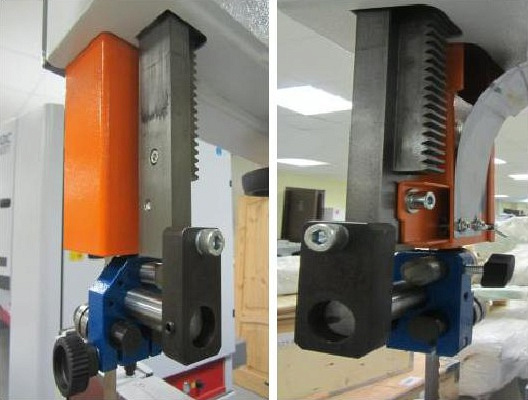

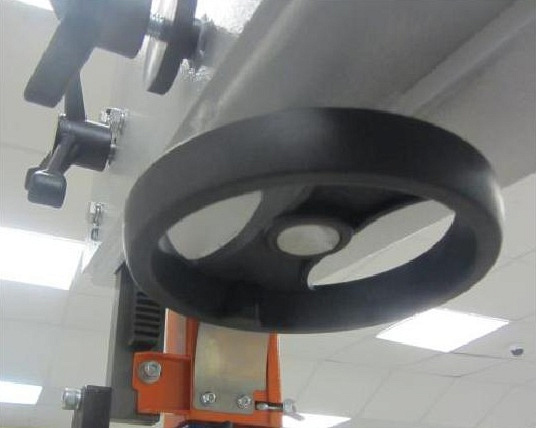

РЕГУЛИРОВКА ТОЛЩИНЫ ПРОПИЛА

Вертикальное перемещение направляющей с подшипниками производится маховиком.

Прямоугольное сечение исключает проворачивание вокруг своей оси.

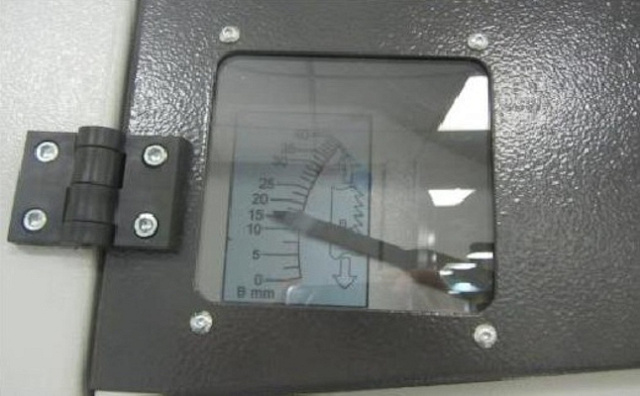

СИЛА НАТЯЖЕНИЯ

Натяжение регулируется не на глаз, а по специальной шкале. Смотровое окно позволяет постоянно контролировать силу натяжения.

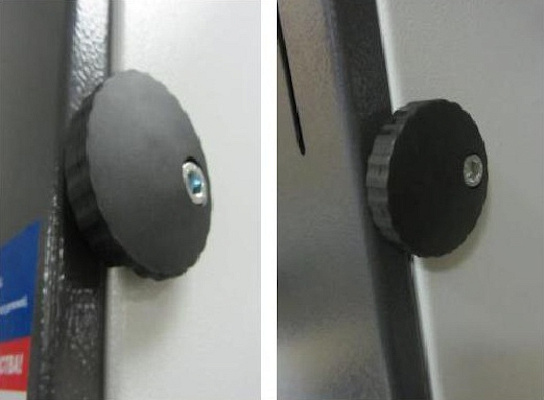

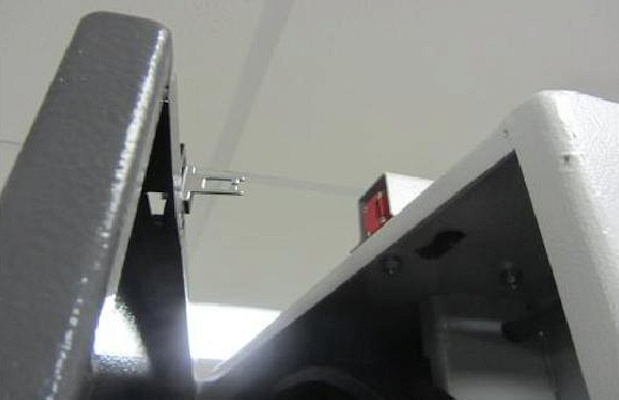

БЕЗОПАСНОСТЬ

Закрытое положение надежно обеспечивают фиксаторы сверху и снизу. При открытом положении концевой выключатель блокирует подачу напряжения.

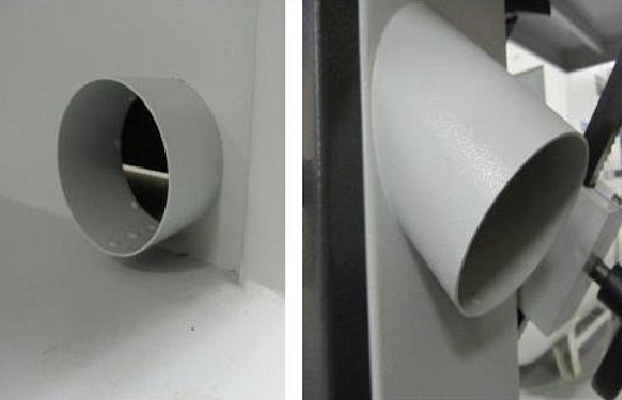

ЧИСТОТА

Для отвода опилок и пыли на станке предусмотрено ДВА аспирационных патрубка.

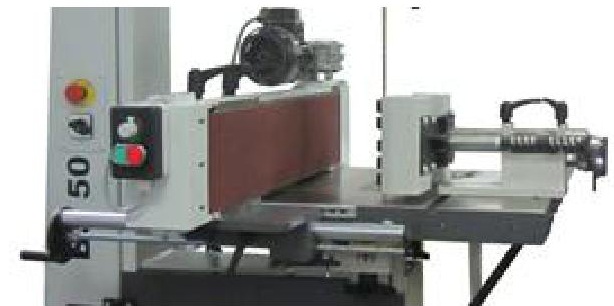

ПОДАЮЩЕЕ УСТРОЙСТВО OSTERMANN А150

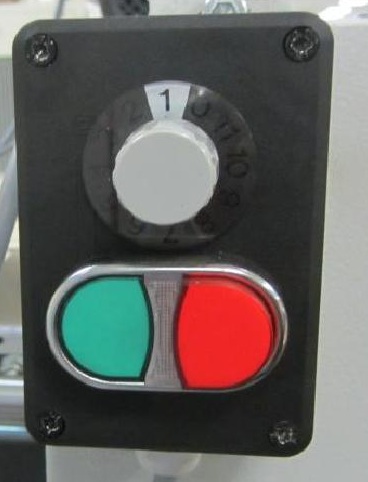

ПУЛЬТ УПРАВЛЕНИЯ

Кнопки включения/выключения, регулировка скорости подачи в диапазоне от 0 до 10 м/мин.

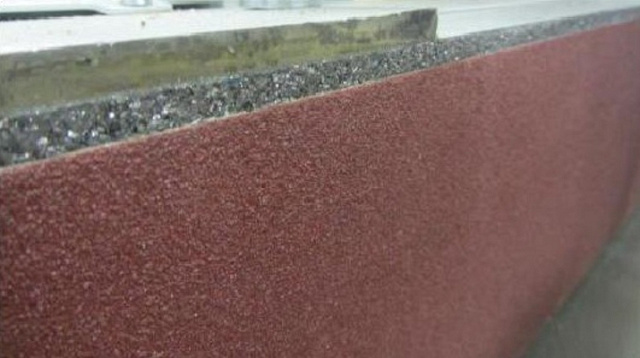

ПРИВОДНАЯ ЧАСТЬ

Подача заготовки производится абразивной лентой (высота 150 мм), идеальное скольжение из-за графитовой подложки.

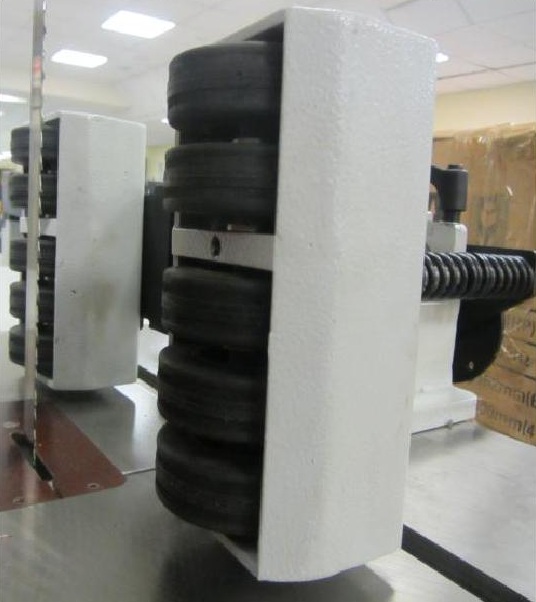

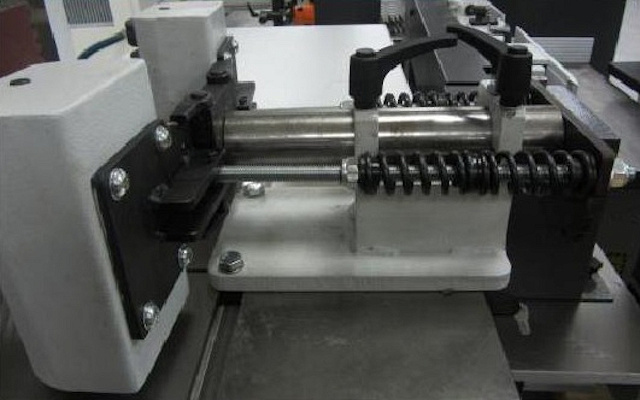

ПРИЖИМ

Регулируемый на толщину заготовки и силу прижима.

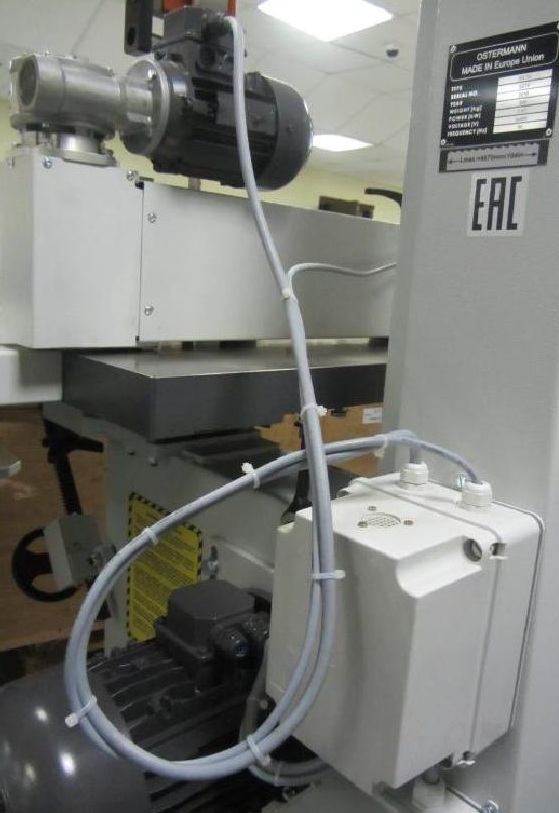

ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ

Привод от двигателя мощностью 1,1 кВт через редуктор. Отдельный блок подключения на станке.
Модель
OSTERMANN BS 50 AUTO
Диаметр шкивов, мм 500
Макс. высота пропила, мм 460
Макс. ширина пропила, мм 480
Размеры рабочего стола, мм 720 х 550
Размер приставного стола, мм 600 х 550
Угол наклона рабочего стола, ° -15 - +45
Ширина пилы, мм 6 - 40
Длина пилы, мм 4670
Скорость пилы, м/сек 28
Мощность станка, кВт 5,5
Мощность автоподатчика, кВт 1,1
Скорость подачи, м/мин 0 - 10
Габаритные размеры:
Длина, мм 800
Ширина, мм 830
Высота, мм 2213
Вес, кг 400
