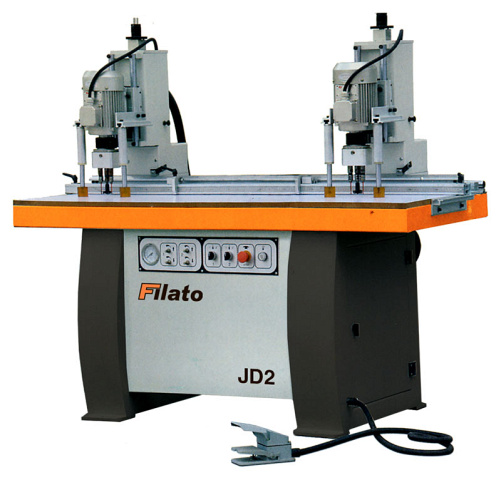

Сверлильно-присадочный станок для мебельных фасадов Filato JD 2

Сверлильно-присадочный станок для мебельных фасадов Filato JD 2

Код товара: МБ 260237

Китай

Количество шпинделей

2 шт.
Макс. глубина сверления

50 мм
Мощность двигателя

2,2 кВт
Вес

350 кг

Преимущества

Сверление фасадов под 2 отверстия для петли за 1 цикл
Работа без шума и вибраций
Базирующая линейка 1 м с двумя упорами
Пневмоприжимы для фиксации заготовки
Пульт управления
Настраиваемая глубина сверления

Модель

JD 2

МБ 260237

ЦЕНА

236 774 ₽

Макс. диаметр сверления, мм

Количество шпинделей, шт.

Количество сверлильных траверс, шт

Макс. глубина сверления, мм

Рабочее давление, атм.

6 - 8

Мощность двигателя, кВт

2,2

Длина, мм

1700

Ширина, мм

800

Высота, мм

1550

Вес, кг

350

Назначение

Предназначен для одновременного сверления глухих отверстий под петли и винты (саморезы) в мебельных фасадах.

Область применения

Применяется как для выполнения индивидуальных заказов, так и для серийного производства мебельных фасадов на малых, средних и крупных предприятиях, а также на участках комплектации мебели перед упаковкой.

Получаемые изделия

Схемы обработки

Схема обработки изделия

Схема сборки готового изделия

Конструктивные особенности

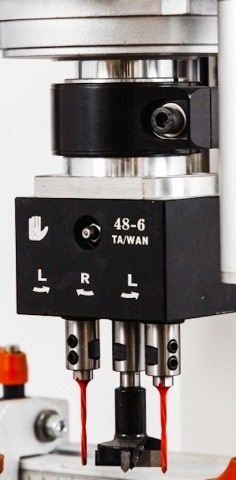

Одна 3-х шпиндельная головка имеет три патрона, один для концевой фрезы под выборку чашечного отверстия под петлю, а еще два для сверл под крепление петли. Засверливание отверстий происходит одновременно с операцией фрезерования.

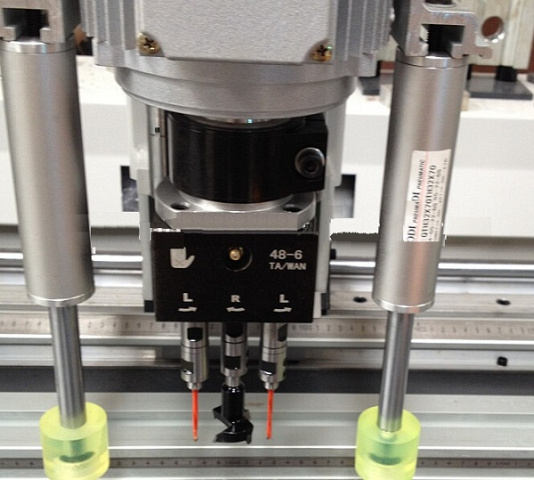

Деталь жестко фиксируется двумя вертикальными пневматическими прижимами, что позволяет произвести сверление без сдвига детали.

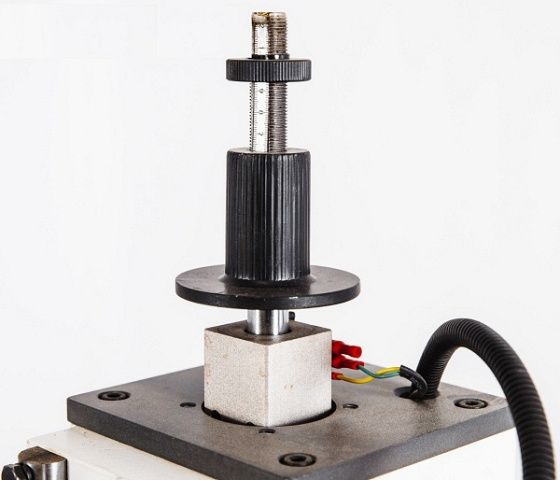

Удобный узел благодаря специальной миллиметровой шкале позволяет быстро и точно установить требуемую глубину сверления отверстий.

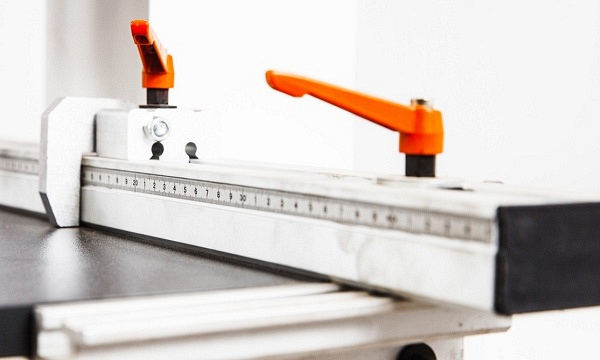

Станок оснащается 3‑мя профильными алюминиевыми линейками. Две коротких (боковых). Одна длинная для поперечного базирования. Также в комплект поставки входит 2 откидных упора для фиксации заготовки.

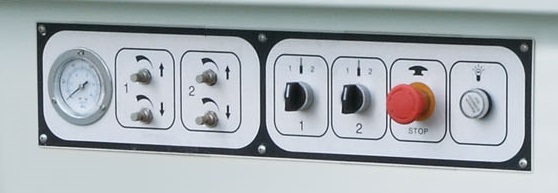

Эргономичный и простой в исполнении пульт управления располагается на фронтальной панели станка. На пульте располагаются все основные функции, в т. ч. кнопка аварийной остановки станка.

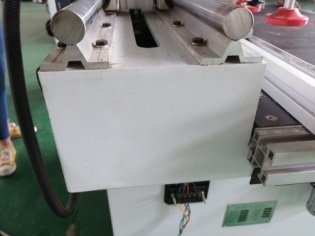

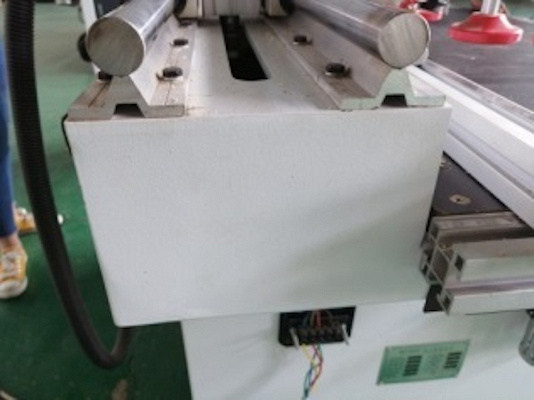

Настройка оборудования в соответствии с необходимым расстоянием между петлями осуществляется в ручном режиме путем их перемещения по прецизионным направляющим (D = 25 мм) повышенной жесткости, что гарантирует высокий уровень точности позиционирования сверлильного инструмента.

Комплектация

Стандартная

4 пневмоцилиндров

Базирующая линейка длиной 1,7 метра с 2 откидными упорами

Комплект ЗИП
