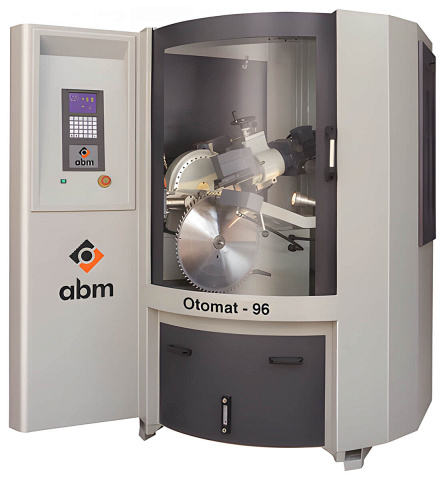

Станок для заточки дисковых пил ABM. Модель OTOMAT-96

ABM
ТурцияТурция
2 506 360 р
2 005 088 р
В лизинг
Общая сумма лизинга2 606 614 Р
Ежемесячный платеж26 735 Р
Первый платеж1 002 544 Р
Срок лизинга60 месяцев
от 26 735 р/мес
Подробнее о доставке
1 $ = 76.47 P
Цена рассчитана по курсу ЦБ РФ на 24.10.2020
Связь с ведущим специалистом

Ø дисковых пил: 750 мм

Мощность: 0,75 кВт

Вес: 750 кг

Наружный Ø дисковых пил, мм 100 - 750
Шаг зубьев, мм 3 - 100
Передний угол заточки зубьев пилы, ° -10° + 30°
Задний угол заточки зубьев пилы, ° 0° - 30°
Углы косой заточки передней и задней граней, ° 0° - 45°
Размеры алмазного тарельчатого шлифовального круга, мм 125 х 32
Размеры алмазного чашечного шлифовального круга, мм 125 х 32
Напряжение питающей сети, В 380
Мощность эл. двигателя шлифовального круга, кВт 0,75
Габаритные размеры:
Длина, мм 1500
Ширина, мм 1100
Высота, мм 2100
Вес, кг 750

НАЗНАЧЕНИЕ:

Автоматический станок с ЧПУ предназначен для заточки дисковых пил с напайками, применяемых в деревообработке, металлообработке и обработке полимерных материалов и пластиков.


ОБЛАСТЬ ПРИМЕНЕНИЯ :

Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются дисковые пилы диаметром от 100 до 750 мм (от 100 до 2000 мм – опция) с прямой, скошенной, трапециевидной или комбинированной формой зубьев.

Также станок рекомендуется для сервисных центров по заточке дереворежущего инструмента.


СХЕМЫ ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станок для заточки дисковых пил мод. OTOMAT-96 ABM (Турция)

НАДЕЖНАЯ МАССИВНАЯ СТАНИНА

Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Благодаря высокой массе станка не требуется фундамент для его установки.

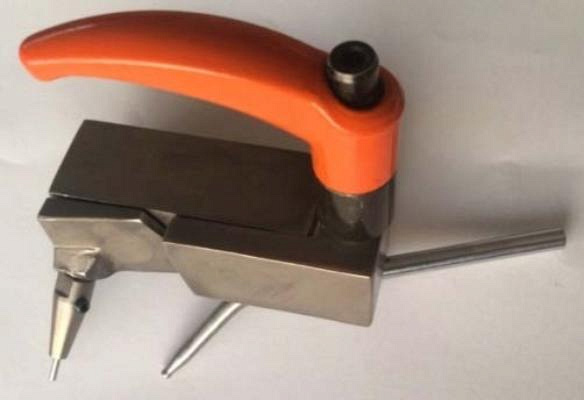

УСТАНОВКА ПИЛЫ

Пила устанавливается вертикально – это позволяет ей не испытывать нагрузок при заточке.

Переход с одного посадочного диаметра на другой осуществляется за счет сменных втулок.

ПОШАГОВОЕ ПЕРЕМЕЩЕНИЕ ПИЛЫ НА ЗУБ

Осуществляется толкателем, работающим от гидропривода, что обеспечивает плавность процесса заточки.

Настройка диаметра пилы осуществляется по шкале.

ФИКСАЦИЯ ПИЛЫ

Осуществляется при помощи гидроприжима – сохраняет максимальную точность позиционирования пилы при рабочем ходе толкателя.

Станок для заточки дисковых пил мод. OTOMAT-96 ABM (Турция)

ВЫБОР ПРОГРАММЫ ЗАТОЧКИ

Осуществляется при помощи микропроцессора: выбирается форма зубьев пилы, и вводятся количество зубьев.

Количество заточенных зубьев (в обратном порядке) отображается на дисплее на протяжении всего цикла заточки.

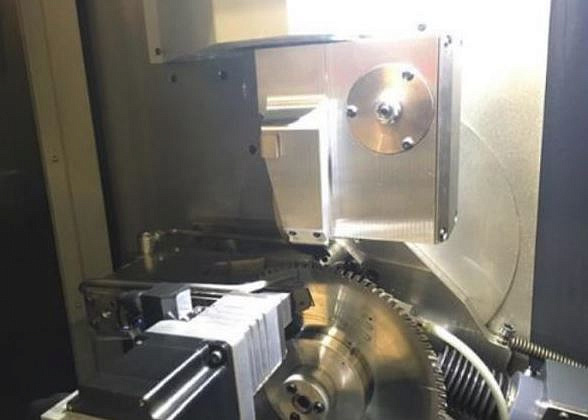

ПОВОРОТНЫЙ ЗАТОЧНОЙ УЗЕЛ

Заточной узел с шлифовальным кругом автоматически поворачивается при заточке пил со скошенной задней гранью, что гарантирует точность заточки таких пил.


СИСТЕМА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Станок оснащен системой подачи охлаждающей жидкости.

Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

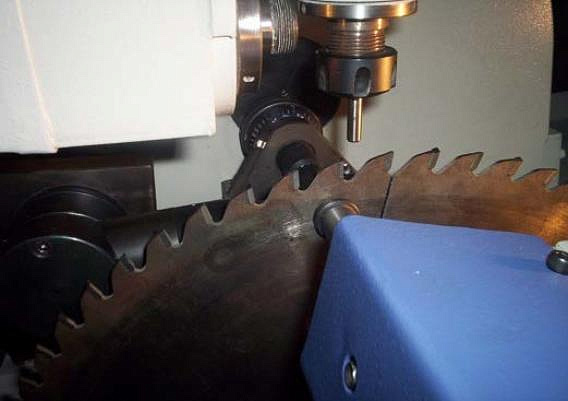

АЛМАЗНЫЙ ШЛИФОВАЛЬНЫЙ ШТИФТ

Применяется для заточки передней грани дисковых пил с «дупловидными» зубьями (применяются для чистового раскроя ДСП и МДФ).

Станок для заточки дисковых пил мод. OTOMAT-96 ABM (Турция)

ВСТРОЕННАЯ СИСТЕМА АСПИРАЦИИ

Позволяет вытягивать масляный туман, фильтрует его, а остатки масла возвращает обратно внутрь кабины станка.

Благодаря данной системе аспирации не требуется подвод станка к центральной вытяжке – уменьшается расход масла и сохраняется нормальная атмосфера в помещении (без вредных примесей в воздухе).
