    Шлифовальный станок проходного типа TOMO. Модель EDGE LINE S2W2P2

    В наличии

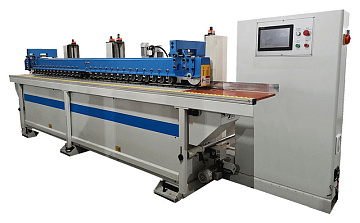

    Шлифовальный станок проходного типа TOMO. Модель EDGE LINE S2W2P2

    • Производитель: Tomo

      Страна: Китай

    • Скорость подачи заготовок: 10 - 30 м/мин

      Толщина заготовок: 5 - 80 мм

      Мощность двигателей рабочих узлов:

      2,2 x 2 кВт

      В наличии в Москве

    Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
    Заказать оборудование Заявка на лизинг
    • Запчасти
    • Сервис
    ×

    Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

    Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

    НАЗНАЧЕНИЕ:

    Станок предназначен для шлифовки в автоматическом режиме кромок фасадных профилей, мебельных деталей, элементов дверных коробок, наличников, и других элементов. Шлифование производится на массивных заготовках, на изделиях из МДФ, шпонированных деталях, по грунту и по нанесенному ЛКМ (промежуточное шлифование).



    ОБЛАСТЬ ПРИМЕНЕНИЯ:

    Станок применяется на средних и крупных мебельных, оконных, дверных производствах, также широко применяется на предприятиях, выпускающих рамочные фасады.



    ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:




    СХЕМА ОБРАБОТКИ:




    КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

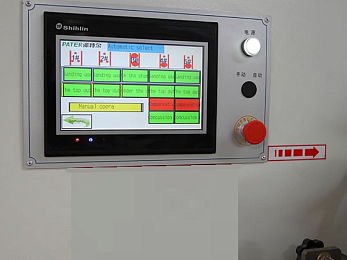

    ТАЧ-СКРИН ПАНЕЛЬ

    Монитор с визуализацией позволяет производить настройку всех основных параметров станка, таких, как: включение/выключение узлов, изменение скорости подачи, скорости вращения всех узлов, и каждого в отдельности. Все управление станком завязано на монитор, что является весьма удобным для оператора.

    СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ЗАГОТОВОК

    Система подачи и фиксации заготовок с четырех сторон обеспечивает надежную и плавную подачу, исключая возможность сдвига или проскальзывания. А наличие обрезиненных роликов позволяет обрабатывать деликатные поверхности деталей, такие, как лакированные и окрашенные заготовки.

    УЗЕЛ ПРОФИЛЬНОГО ФРЕЗЕРОВАНИЯ

    Для фрезерования различных профилей кромок мебельных деталей и фасадов на станке уста-новлены два фрезерных узла левого и правого вращения. Благодаря такому исполнению пол-ностью исключается возможность сколов и вы-ровов материала на заготовках.


    ШЛИФОВАЛЬНЫЙ УЗЕЛ С ПНЕВМАТИЧЕСКИМ УТЮЖКОМ

    Шлифовальный узел с пневматическим утюжком позволяет добиться высокого качества поверхности, подготовив ее для качественного нанесения системы ЛКМ. Максимальная ширина шлифования 80 мм. Опционально доступна ширина до 130 мм. Автоматическая осцилляция предотвращает смещение ленты, а интеллектуальное движение прижимного утюжка предотвращает захват и блокировку шлифленты в станке. Скорость вращения шлифленты регулируется частотным преобразователем в диапазоне от 0 до 20 м/мин. Это позволяет производить шлифовку массива, шпонированных изделий, МДФ, грунтов, лака, гипса, алюминия и других материалов.

    Под заказ утюжок может быть изготовлен профильным с графитовым покрытием для шлифования сложных профилей деталей.

    УНИВЕРСАЛЬНЫЙ УЗЕЛ (ЛЕПЕСТКОВЫЕ УЗЛЫ)

    Основной шлифовальный узел универсальный. Для шлифования профильных кромок заготовок используются лепестковые щеточные круги. Каждый узел имеет возможность настройки угла наклона от -45° до +45°

    УНИВЕРСАЛЬНЫЙ УЗЕЛ (ШЛИФЛЕНТЫ)

    Для шлифования плоских кромок заготовок используются шлифленты вместе с поролоновыми губчатыми роликами. Каждый узел имеет возможность настройки угла наклона от -45° до +45°

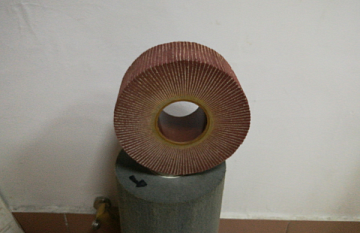

    ЛЕПЕСТКОВЫЙ ДИСК

    Для особых задач шлифования заготовок может быть установлен на универсальный шлифовальный узел.

    ПРОФИЛИРОВАННЫЙ СКОТЧ-БРАЙТ

    Для достижения идеального результата по сложным профилям применяется валик скотч-брайт с фрезеровкой контр-профиля.

    УЗКАЯ ШЛИФ ЛЕНТА «ЗВЕЗДА»

    Данный тип лент «Звезда» устанавливается на универсальный шпиндель для шлифования углублений и канавок на профиле для достиже-ния наилучшего результата.

    СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ ДЛЯ ФИЛЕНОК

    Под заказ станок может быть укомплектован специальным профильным шлифовальным кру-гом для идеального шлифования наклонных граней объемных филёнок.



    СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

    Губчатый ролик (Sponge Wheel) - 1 шт.

    Внутренний диаметр: 25,4 x 100 мм
    Внешний диаметр: 180 мм
    Шлифлента P = 240, 840 x 100 мм. - 2 шт.
    Шлифлента P = 320, 840 x 100 мм. - 2 шт.
    Шлифлента P = 400, 840 x 100 мм. - 2 шт.
    Шлифлента P = 240, 2060 x 80 мм. - 2 шт.
    Щеточный ролик P = 240 - 1 шт.

    Внутренний диаметр: 25,4 x 100 мм
    Внешний диаметр:  200 мм
    Зерно: 240
    Шлиф ролик «звезда» P = 240 - 1 шт.
    Шлиф ролик «звезда» P = 320 - 1 шт.
    Шлиф ролик «звезда» P = 400 - 1 шт.



    ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

    Губчатый ролик (Sponge Wheel)

    Внутренний диаметр: 25,4 x 100 мм
    Внешний диаметр: 180 мм
    Скотч-брайт ролик P = 240 (Flying Wing Wheel)

    Внутренний диаметр: 25,4 мм
    Внешний диаметр: 200 мм
    Зерно: 240
    Скотч-брайт ролик P = 320 (Flying Wing Wheel)

    Внутренний диаметр: 25,4 мм
    Внешний диаметр: 200 мм
    Зерно: 240
    Щеточный ролик P = 240 (Brush Wheel)

    Внутренний диаметр: 25,4 x 100 мм
    Внешний диаметр: 200 мм
    Зерно: 240
    Щеточный ролик P = 320 (Brush Wheel)

    Внутренний диаметр: 25,4 x 100 мм
    Внешний диаметр: 200 мм
    Зерно: 320
    Модель EDGE LINE S2W2P2
    Минимальная ширина заготовки, мм 80
    Максимальная ширина заготовки, мм 2500
    Минимальная длина заготовки, мм 100
    Минимальная толщина заготовки, мм 5
    Максимальная толщина заготовки, мм 80
    Скорость подачи заготовок, м/мин 10 - 30
    Мощность двигателя на подаче, кВт 2,2
    (Частотный преобразователь)
    Мощность двигателей универсальных шлифо-вальных узлов, кВт 2,2 x 2
    Мощность двигателей шлифовальных узлов с утюжками, кВт 2,2 x 2
    Мощность двигателей фрезерных узлов, кВт 3,7 x 2
    Кол-во шпинделей, шт. 2 + 4
    (с настраиваемой авто-компенсацией с учетом износа шли-фовальных кругов)
    Размеры шлифлент на шлифовальных узлах с утюжком, мм 2060 x 80
    Автоматическое устройство компенсации с учетом износа шлифовальных кругов 4 с компенсацией 0,04 мм
    (Инвертор производства Тайвань)
    Скорость вращения шпинделей, об/мин 300 - 1400
    (Регулировка инвертором)
    Скорость вращения фрез, об/мин 9000
    Угол положения шпинделей, ° регулируется
    ±45°
    Размер шлифовального круга (наружный), мм 200
    Диаметр аспирационного отверстия, мм 100
    Давление в пневмо-системе, МПа 0,2 - 0,6
    Электро-подключение 380 В; 50 Гц
    Общая установленная мощность, кВт 18,64
    Габаритные размеры:
    Длина, мм 5300
    Ширина, мм 1300
    Высота, мм 1500
    Вес, кг 2700
