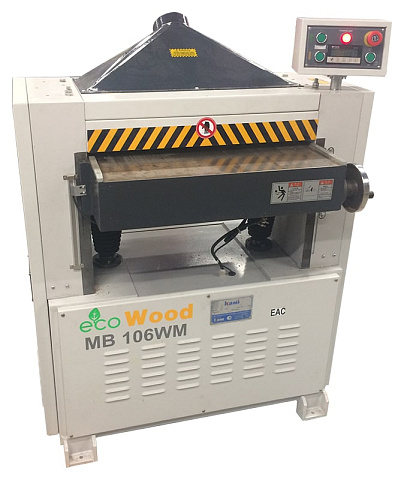

Рейсмусовые станки с шейперным валом и эл. подъемом стола MB 104WM, 106WM, 108WM, 1010WM

Рейсмусовые станки с шейперным валом и эл. подъемом стола MB 104WM, 106WM, 108WM, 1010WM
  • Ножевой вал: шейперный

    Ширина строгания: 440 - 1040 мм

    Скорость подачи: 8 / 10 / 12 м/мин

    Мощность: 4 - 11 кВт

    Вес: 450 - 980 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначены для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.



СХЕМА ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ ШЕЙПЕРНОГО ВАЛА:


  • Увеличенная глубина строгания + поворотные пластины расположены по спирали, благодаря этому плавно входят в заготовку;
  • Долговечность – поворотные пластины изготовлены из твердосплавной стали и имеют 4 режущих грани, после затупления одной грани нож поворачивается и работает следующая грань;
  • Вал всегда сбалансирован – ножи равномерно распределены по площади, их нельзя поставить неправильно;
  • Низкий уровень шума при работе;
  • Отсутствие вырывов на сучках при обработке.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

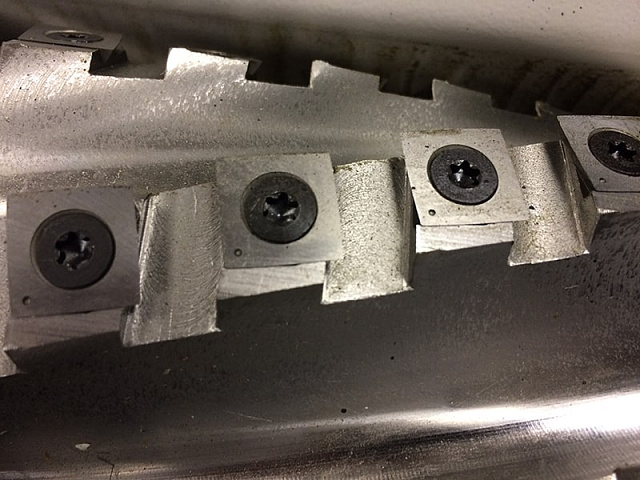

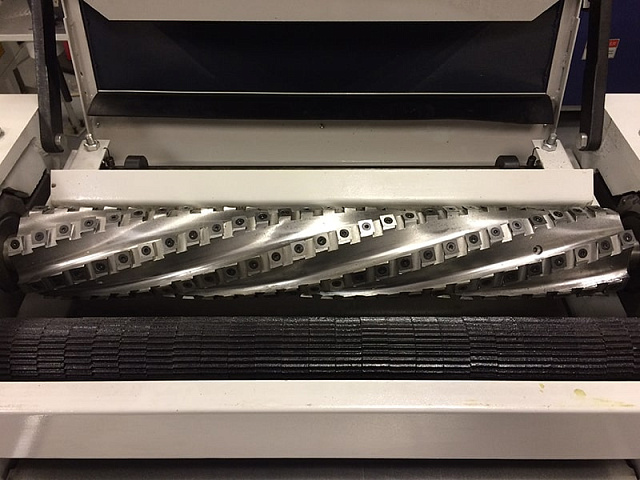

ШЕЙПЕРНЫЙ НОЖЕВОЙ ВАЛ

Ножевые пластины расположены по спирали. Это обеспечивает плавный вход ножей в заготовку и исключает ее подрывы, что повышает качество обработанной поверхности.

Вал имеет 6 спиралей твердосплавных пластин.

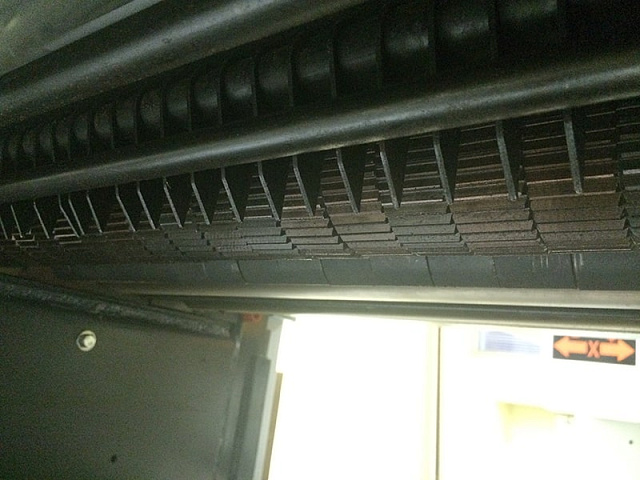

СЕКЦИОННЫЙ ВАЛ

Подающий вал выполнен секционным, что позволяет одновременно подавать заготовки, имеющие разную толщину. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки.

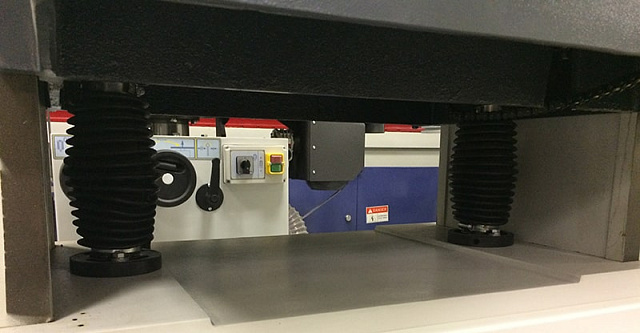

РАБОЧИЙ СТОЛ

Рабочий стол – чугунный литой. Зафиксирован на 2-х опорах. От попадания пыли и грязи опоры закрыты кожухами.

НАПРАВЛЯЮЩИЕ СТОЛА

Стол перемещается в 4-х направляющих, что исключает его перекос.

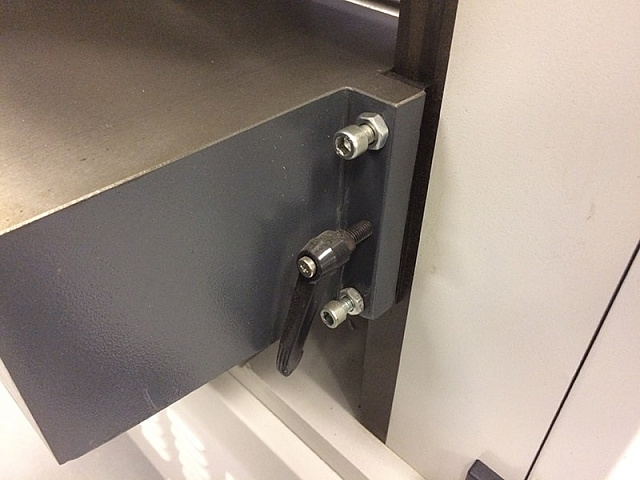

Жесткая фиксация стола осуществляется с помощью рукояток.

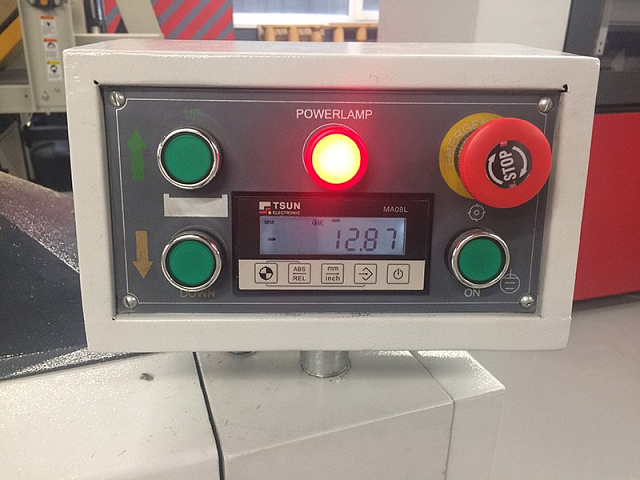

ПУЛЬТ УПРАВЛЕНИЯ

На пульте расположены кнопки включения/выключения, подъема/опускания стола и кнопка аварийной остановки.

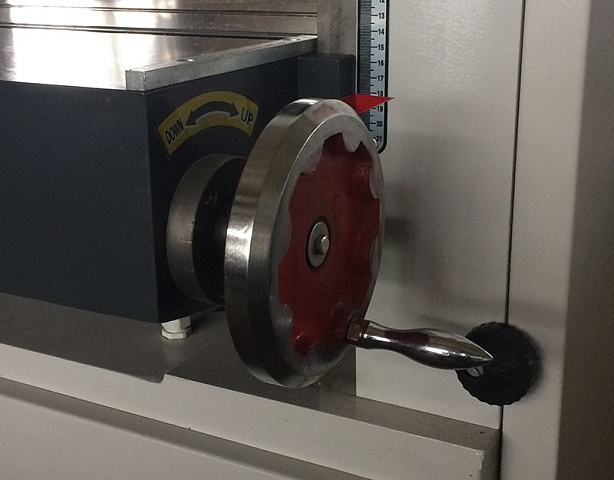

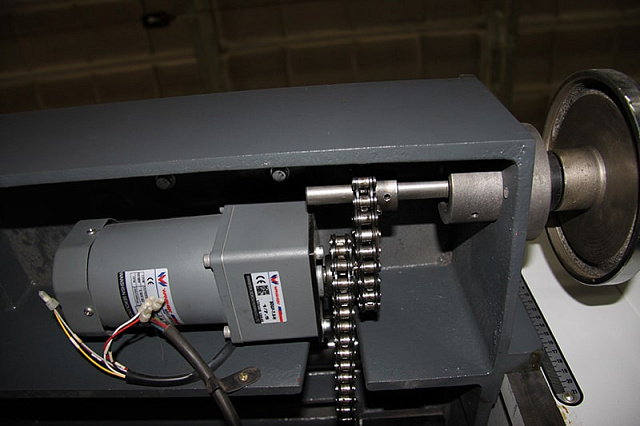

ЭЛЕКТРОПОДЪЁМ СТОЛА

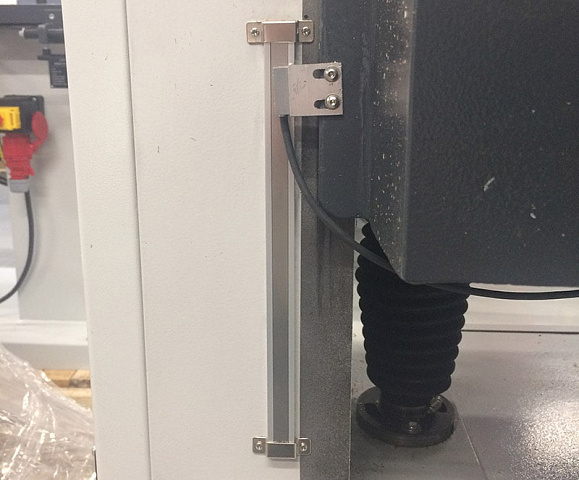

Регулировка стола по высоте осуществляется от отдельного двигателя, расположенного под столом. Точная подстройка с помощью маховика. Отображение размера по линейке.

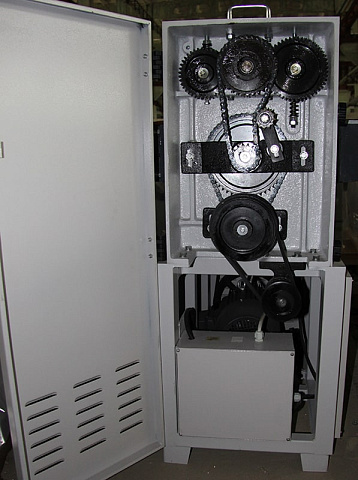

СИСТЕМА ПОДАЧИ

Привод роликов подачи осуществляется через цепную и шестеренчатую передачу.

Надежный привод ножевого вала и роликов подачи от главного эл.двигателя через 3 клиновых ремня.

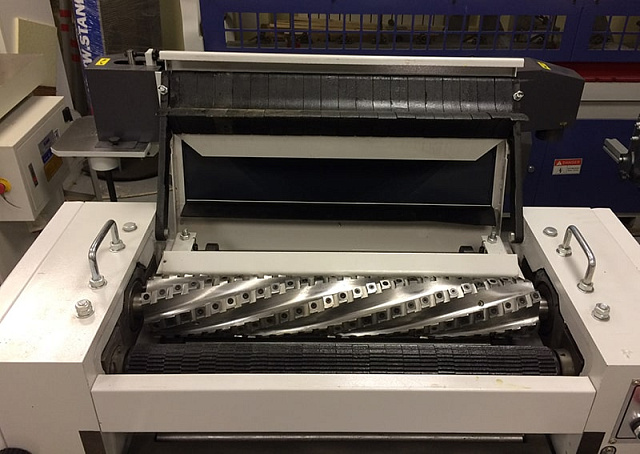

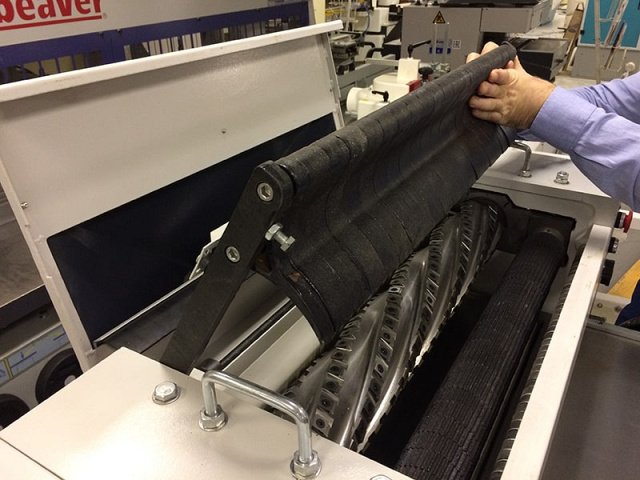

ВЕРХНЯЯ КРЫШКА

Откидная система верхней крышки и секционных прижимов обеспечивает легкий доступ к ножевому валу (например при замене или повороте ножей).

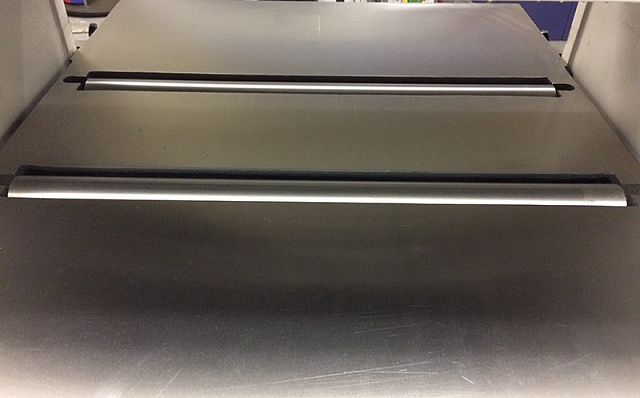

РОЛИКИ В СТОЛЕ

На рабочем столе расположены два ролика, обеспечивающие лучшее скольжение заготовки. В зависимости от типа обрабатываемого материала ролики могут быть настроены на нужный вылет из стола.

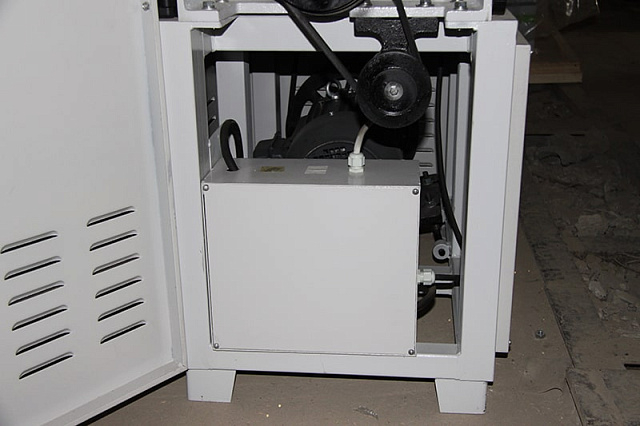

ЭЛЕКТРОШКАФ

Расположен в боковой части станка, в моторном отсеке и изолирован от попадания пыли и грязи.

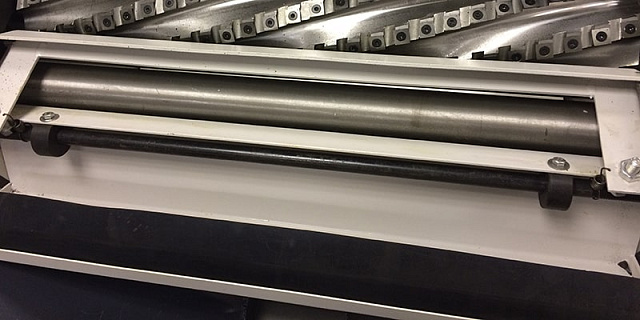

ПРИНИМАЮЩИЙ ВАЛ

На выходе заготовку принимает гладкий стальной приводной валец.

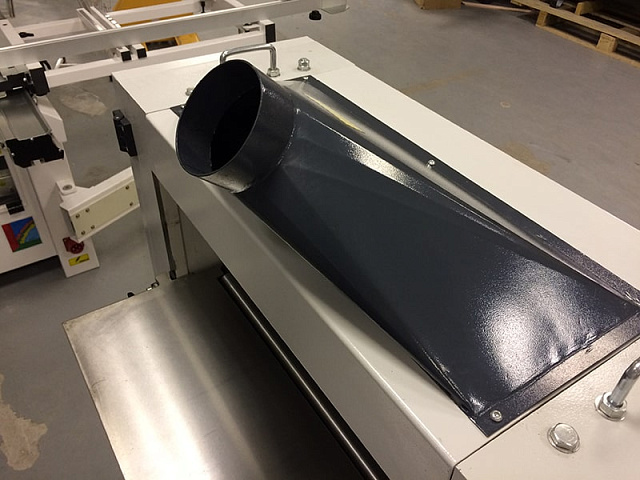

АСПИРАЦИЯ

Выброс стружки осуществляется через круглую эксгаустерную воронку.

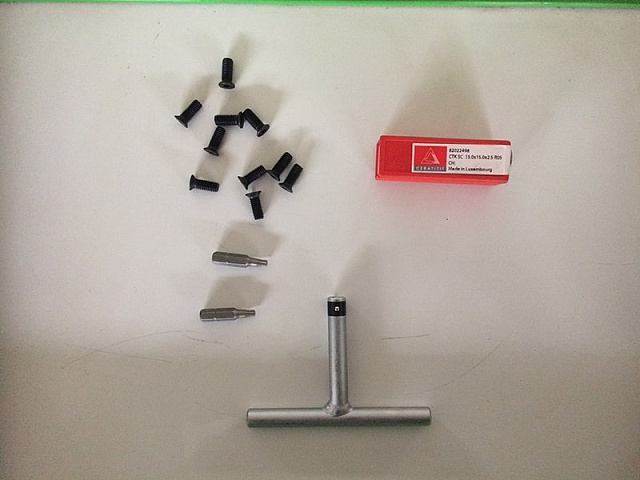

КОМПЛЕКТ ПОСТАВКИ

В комплекте со станком ключ и биты для замены ножей, а также комплект запасных винтов и твердосплавных пластин.

Модель

МВ 104WМ

МВ 106WМ

МВ 108WМ

МВ 1010WM

Размеры обрабатываемой заготовки

Ширина, наибольшая, мм 440 640 840 1040
Толщина, наименьшая, мм 8 8 8 8
Толщина, наибольшая, мм 205 210 210 210
Длина не менее, мм 220 220 220 220

Разнотолщинность при обработке нескольких заготовок, мм

3

3

3

3

Толщина снимаемого слоя, наибольшая, мм

5

5

5

5

Диаметр ножевого вала, мм

108

108

108

108

Скорость подачи заготовки, м/мин

8; 10; 12

8; 10; 12

8; 10; 12

8; 10; 12

Частота вращения ножевого вала, об/мин

5000

5000

5000

5000

Количество электродвигателей, шт.

1

1

1

1

Мощность электродвигателя привода ножевого вала и подачи, кВт

4

7,5

7,5

11

Диаметр патрубка для аспирации, мм

100

120

120

120

Габаритные размеры:
Длина, мм 800 800 805 805
Ширина, мм 830 1030 1230 1430
Высота, мм 1050 1050 1050 1050

Вес, кг

450

550

700

980

  • Зыков С.Е.

    ИП

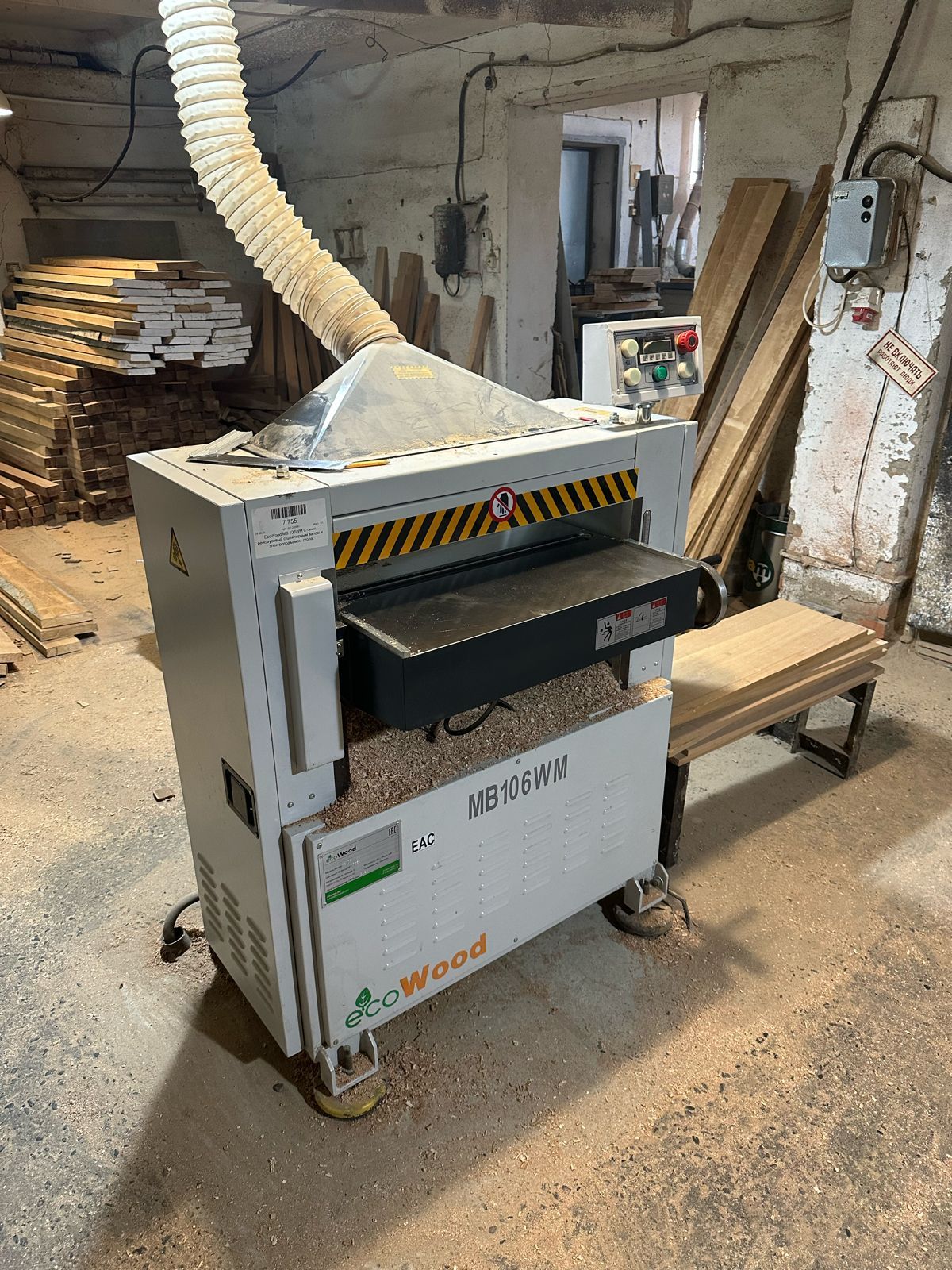

    Рейсмусовый станок работает на производстве с мая 2017 года. За данный промежуток времени проблем не доставлял. Работаем в удовольствие.
