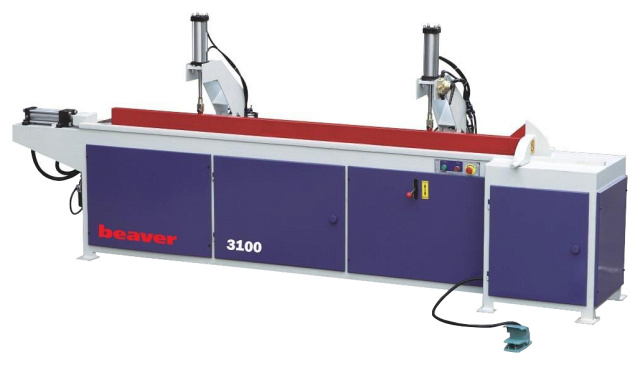

Прессы для сращивания по длине (с ручным управлением) Beaver. Модели 3100/160, 4500/160, 6000/160
Макс. сечение плети: 160 х 80 мм
Макс. длина плети: 3100; 4500; 6000 мм
Тип загрузки: ручной
| Модель | Старая цена | Новая цена |
| Beaver 6000/160 | | 7 434 $ |
НАЗНАЧЕНИЕ:
Предназначен для продольного сращивания на зубчато-клеевое соединение в соответствии с ГОСТом 19414-90 короткомерных брусков из древесины с предварительно нарезанными шипами и нанесённым на них клеем.
Предварительный ручной набор плети по длине из ламелей.
Запуск циклов прижима и прессования заготовок осуществляется в ручном режиме.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Идеально подходит для применения на малых предприятиях и в цехах по производству клееных оконных брусков, клееного мебельного и строительного щита, погонажных изделий, дверных блоков, клееного строительного бруса для деревянного домостроения, производству мебели и на других деревообрабатывающих производствах.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

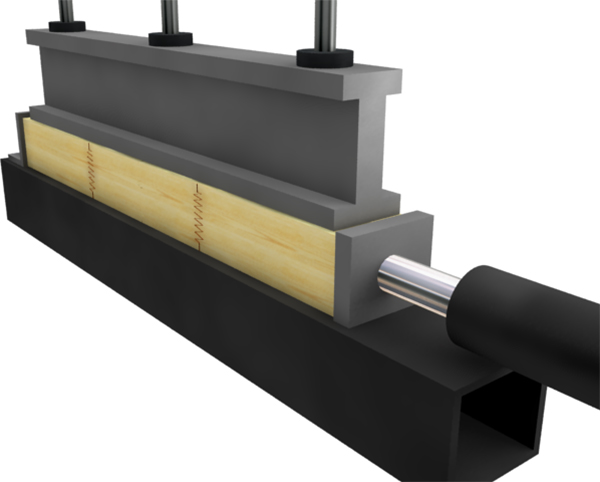

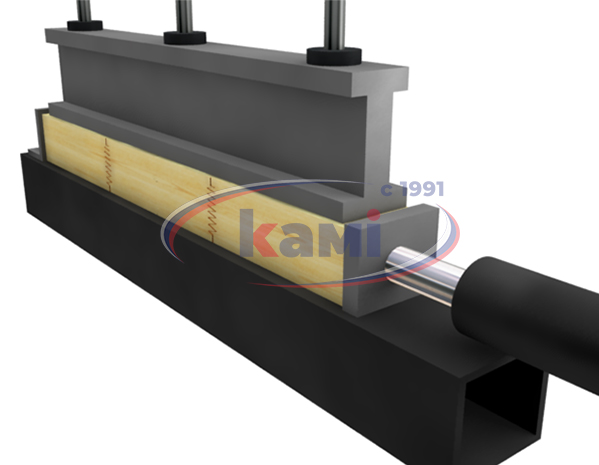

СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | УСИЛЕННАЯ ЖЕСТКАЯ СТАНИНА Станина коробчатой формы с ребрами жесткости, прошедшая специальную термообработку, обеспечивает высокую жесткость всей конструкции пресса. Достигается долговеч-ность эксплуатации пресса без потери точностных параметров. |

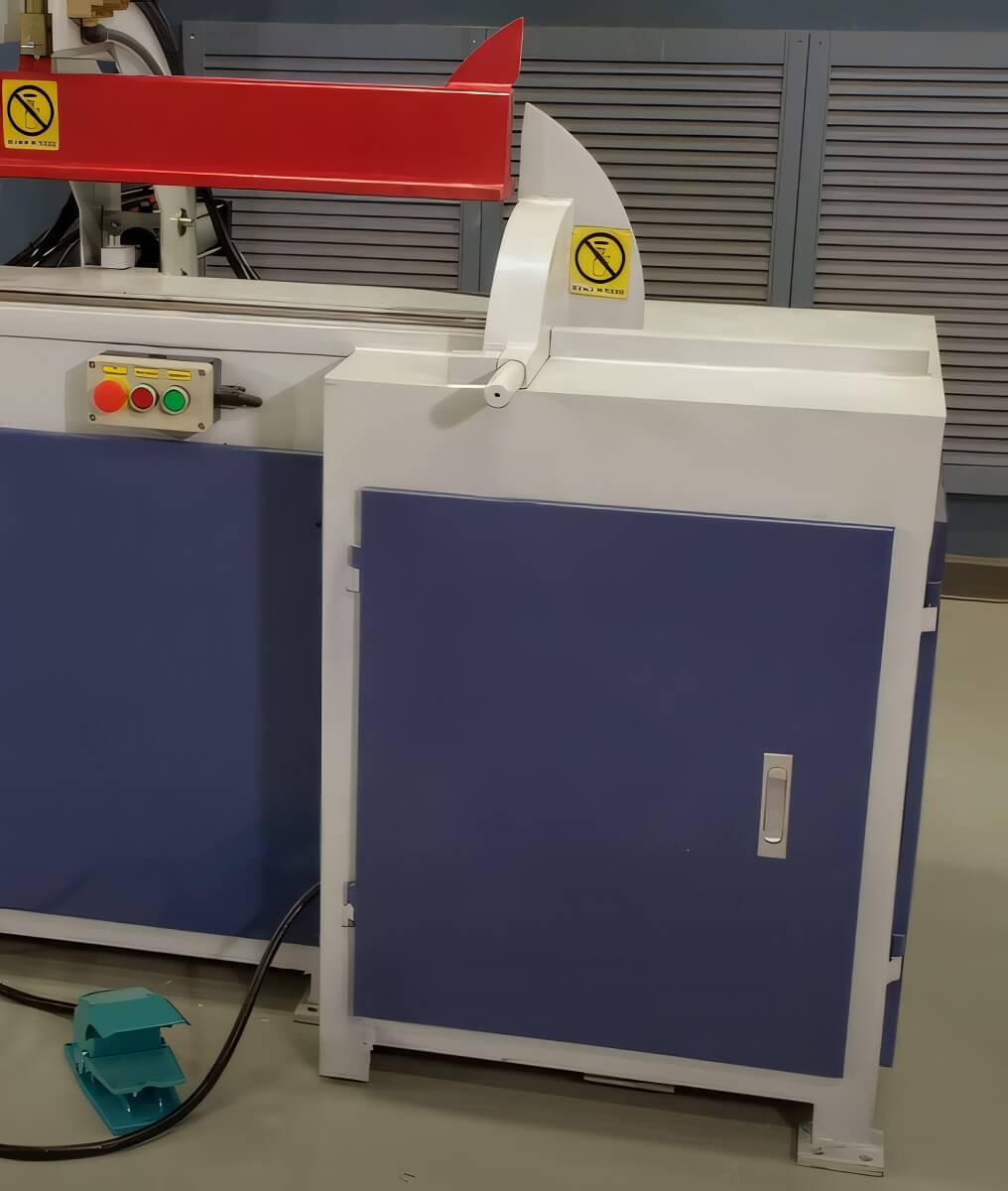

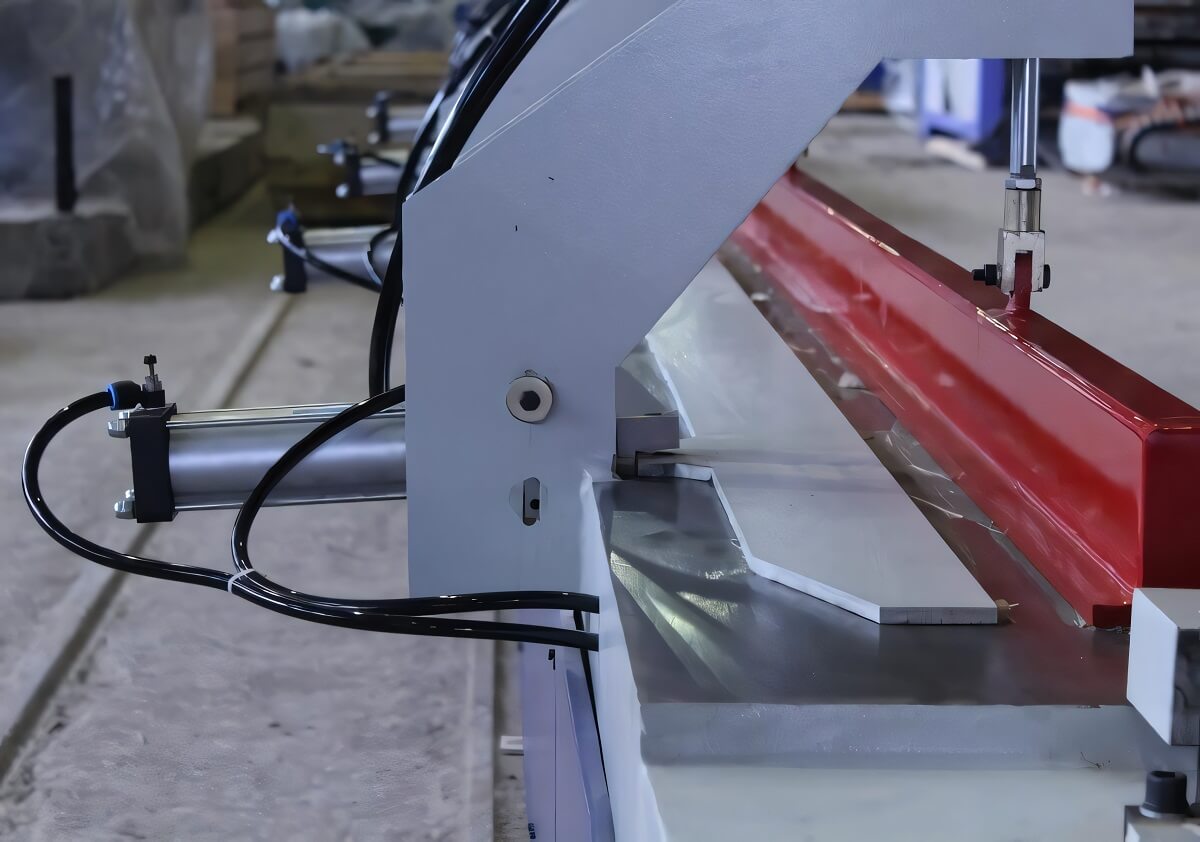

| | ОГРАЖДЕНИЕ ПИЛЫ С ЖЕСТКИМ УПОРОМ Ограждение пилы в зоне торцовки обеспечивает безопасность работы и выполняет функцию упора при опрессовке плети гидроцилиндром. |

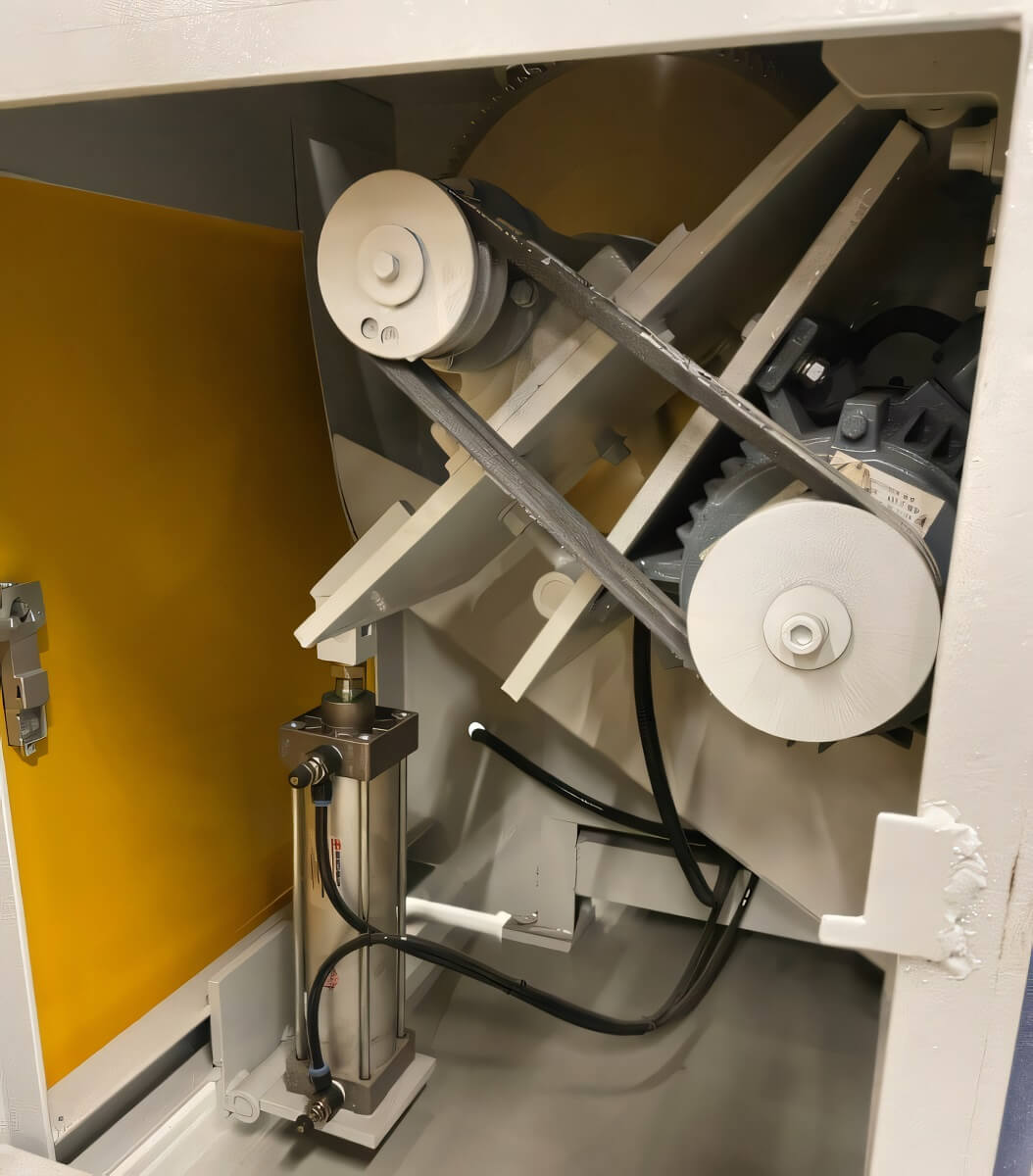

| | ТОРЦОВОЧНЫЙ УЗЕЛ Подача торцовочной пилы для отрезки набранной плети в размер осуществляется пневмоцилиндром с регулировкой скорости перемещения. Обеспечивается плавный подъем и ускоренный возврат узла в исходное положение. |

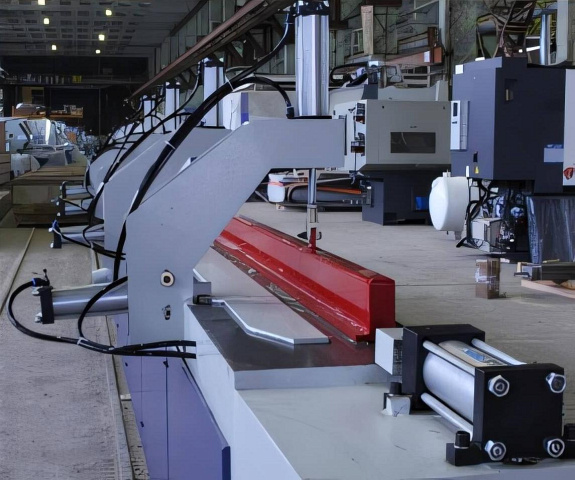

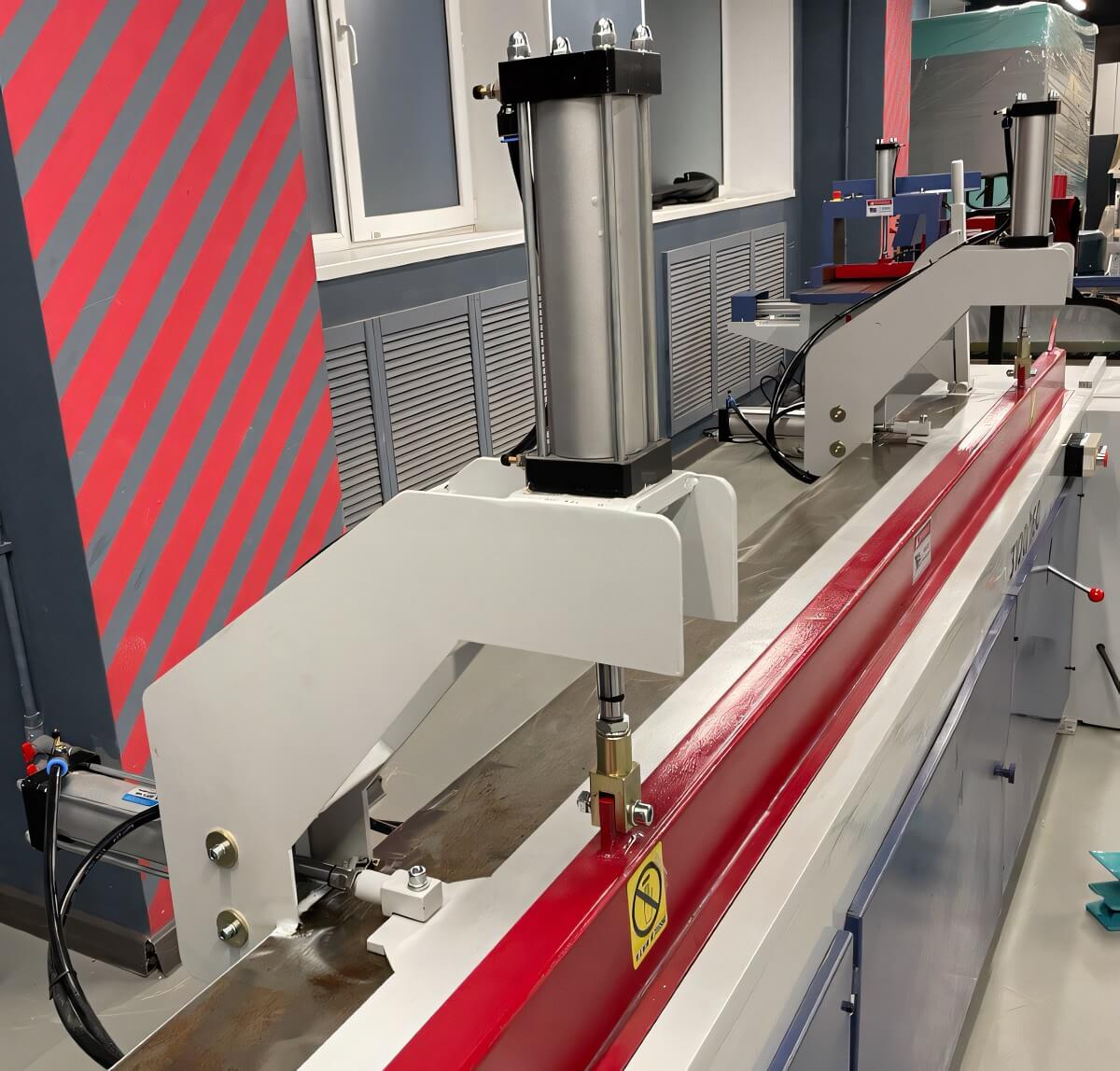

| | БОКОВОЙ И ВЕРХНИЙ ПРИЖИМ ПЛЕТИ Боковой прижим набранной плети пневмоцилиндрами перед опрессовкой осуществляет более точное формирование плети по ширине и снижение припуска на дальнейшую обработку. Верхний прижим обеспечивает надежное базирование заготовки по пласти и препятствует деформации плети в вертикальной плоскости при торцевом давлении гидроцилиндра. |

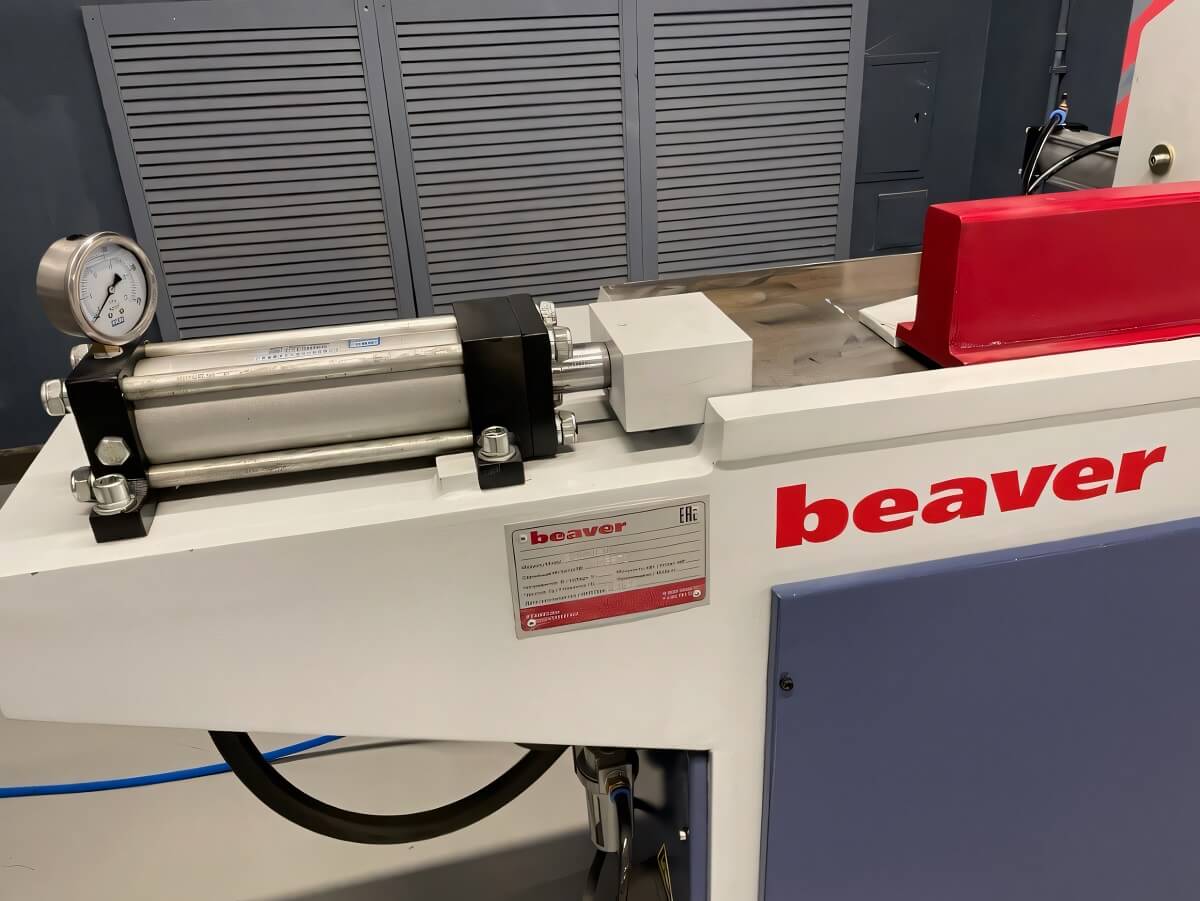

| | ГИДРОЦИЛИНДР ПРЕССОВАНИЯ Сращивание плетей по длине осуществляется с помощью гидроцилиндра прессования. Осуществляется передача необходимого усилия на заготовки с заданным удельным давлением, настраиваемым на гидростанции. Обеспечивается сращивание по длине на минишип. Гидроцилиндры установлены справа. |

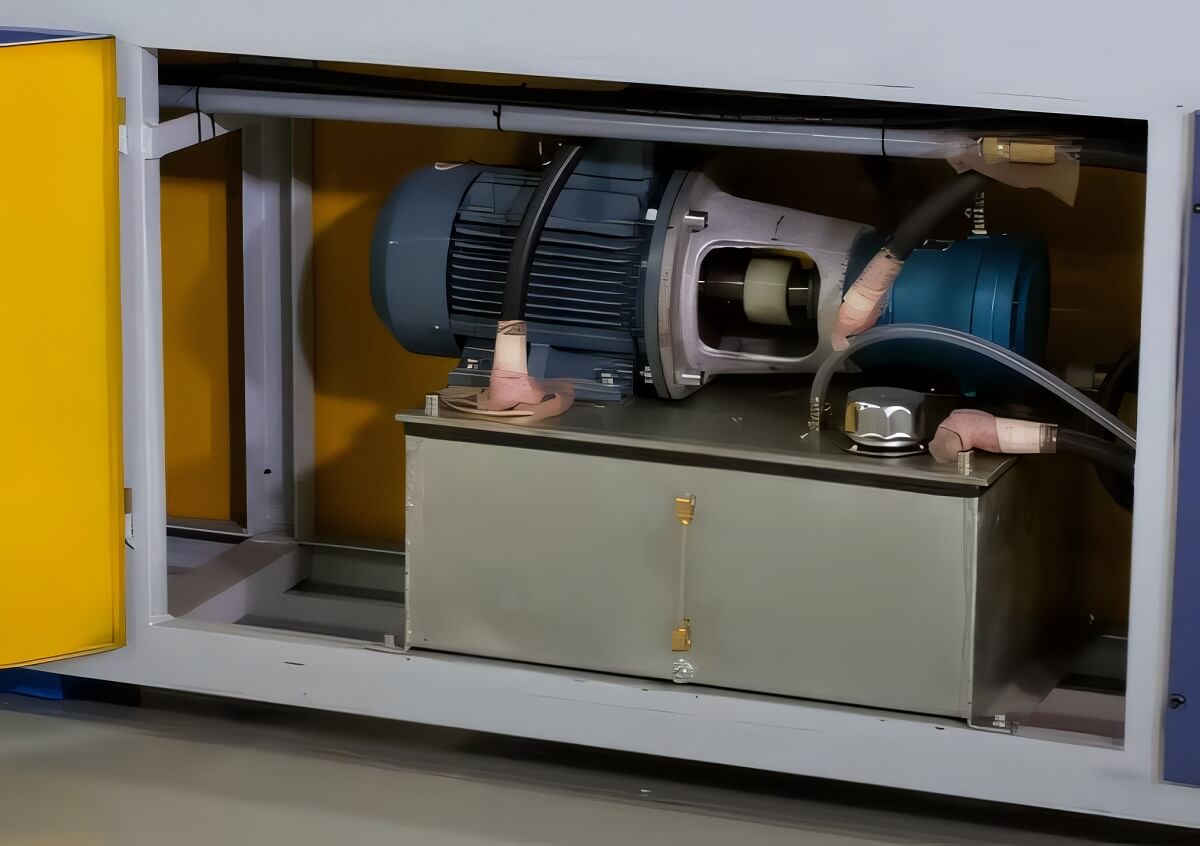

| | ВСТРОЕННАЯ ГИДРОСТАНЦИЯ Мощная гидростанция расположена в станине и полностью защищена кожухами, для удобства обслуживания обеспечен быстрый и простой доступ ко всем узлам. |
| | УДОБНАЯ СИСТЕМА РУЧНОГО УПРАВЛЕНИЯ ПРЕССА Система ручного управления работой гидроцилиндра и пневмоцилиндров прижимов сосредоточена в зоне оператора и обеспечивает удобное управление и надежность работы пресса. |
| Модель | PSK 3100 | PSK 4500 | PSK 6000 |
| Длина прессуемой заготовки, наибольшая, мм | 3100 | 4500 | 6000 |
| Ширина прессуемой заготовки, наибольшая, мм | 160 | 160 | 160 |
| Толщина прессуемой заготовки, наибольшая, мм | 80 | 80 | 80 |
| Подача ламелей | ручная | ручная | ручная |
| Усилие прессования, кг | 3000 | 6500 | 6500 |
| Диаметр торцовочной пилы, мм | 305 | 305 | 305 |
| Частота вращения торцовочной пилы, об/мин | 2840 | 2840 | 2840 |
| Частота вращения привода гидростанции, об/мин | 1500 | 1500 | 1500 |
| Мощность электродвигателя торцовочной пилы, кВт | 2,2 | 2,2 | 2,2 |
| Мощность электродвигателя привода гидростанции, кВт | 1,5 | 2,2 | 2,2 |
| Общая установленная мощность, кВт | 3,7 | 4,4 | 4,4 |
| Рабочее давление в пневмосистеме, МПа (кг/см2) | 0,6 (6) | 0,6 (6) | 0,6 (6) |
| Рабочее давление в гидросистеме, МПа (кг/см2) | 0,8 - 16 (8 - 160) | 0,8 - 16 (8 - 160) | 0,8 - 16 (8 - 160) |
| Габаритные размеры: | |||
| Длина, мм | 4070 | 6400 | 7200 |
| Ширина, мм | 510 | 1050 | 1400 |
| Высота, мм | 1450 | 1800 | 1600 |
| Вес, кг | 950 | 1600 | 2250 |
