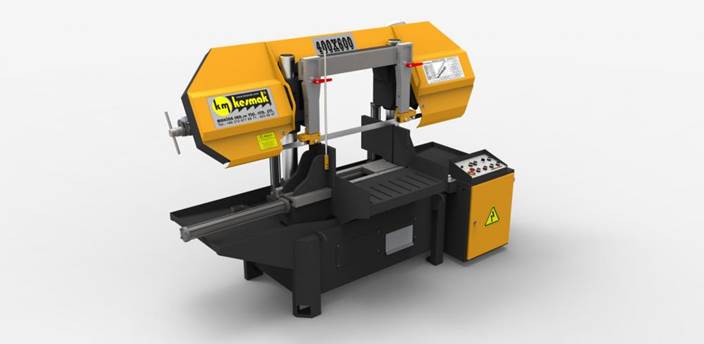

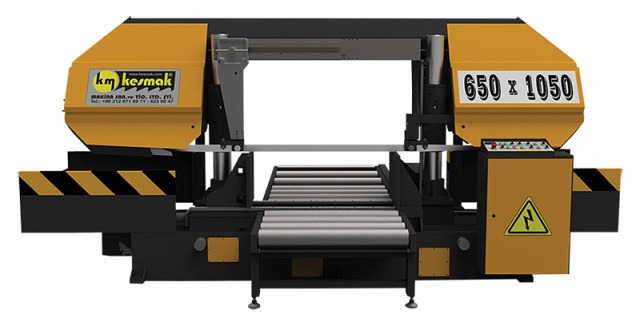

Полувтоматические ленточнопильные станки KESMAK. Серия KSY

KESMAK
ТурцияТурция
От 1 483 152 р
В лизинг
Общая сумма лизинга1 928 098 Р
Ежемесячный платеж19 775 Р
Первый платеж741 576 Р
Срок лизинга60 месяцев
от 19 775 р/мес
Подробнее о доставке
1 $ = 75.47 P
Цена рассчитана по курсу ЦБ РФ на 26.11.2020
Связь с ведущим специалистом
face-company

Распил заготовок: до 2000 мм

Производительность: до 250 резов в смену (стальной пруток Ø100 мм)

Распил под углом до 90º

Вес: 1400 - 19 000 кг


Преимущества 4

Портальная конструкция на колоннах - в 2 раза увеличивается срок службы оборудования и износ инструмента за счет отсутствия вибраций

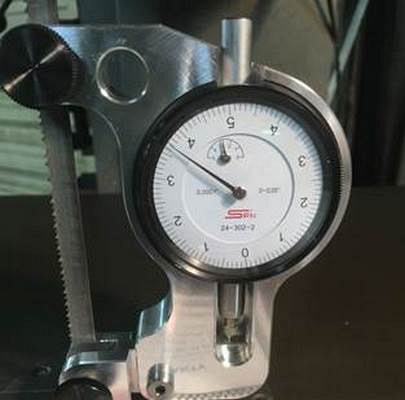

Прямолинейность реза до ± 0,2 мм

Инвертер на главном двигателе позволяет бесступенчато регулировать скорость ленточного полотна, что в свою очередь дает возможность подбирать оптимальные режимы резания

Установка начального положения пильной рамы и подвижной губки тисков - это сокращение холостых ходов до 15 - 20%

НАЗНАЧЕНИЕ:

Ленточнопильные станки по металлу служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.

Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.

Преимущества резки на ленточнопильном станке:

  • Высокая точность резки: 0,1 - 1,5 мм, отклонение от вертикали до 0,05 мм
  • Высокое качество поверхности реза
  • Малая ширина пропила (до 1,5 мм) экономит расход металла
  • Возможность резки пакетов заготовок

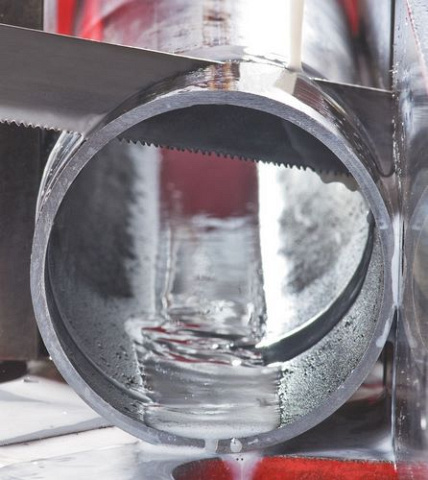

Все виды заготовок: сплошные заготовки, сортовой прокат, трубы



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Полуавтоматические ленточнопильные станки подходят для изготовления мелких серий продукции на различных производствах и являются самой продаваемой группой моделей. Наиболее часто ленточнопильные станки такого типа используются для резки профильных, а также листовых заготовок из чугуна и стальных материалов, включая инструментальные и нержавеющие стали, цветные и легкие металлы.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

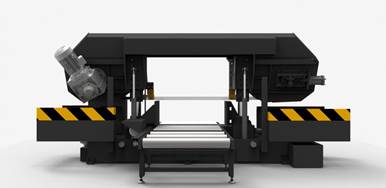

Портальная конструкция на колоннах

В 2 раза увеличивается срок службы оборудования и износ инструмента за счет отсутствия вибраций.

Гидравлические тиски

Автоматический зажим и разжим заготовки с возможностью регулировки давления, позволяет сэкономить до 15% вспомогательного времени на обслуживание станка и производить тонкую настройку давления в зависимости от типа заготовки.

Устройство измерения натяжения ленточного полотна (манометр).

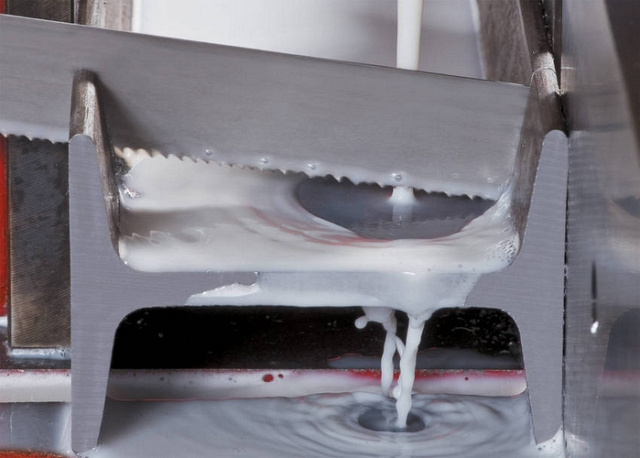

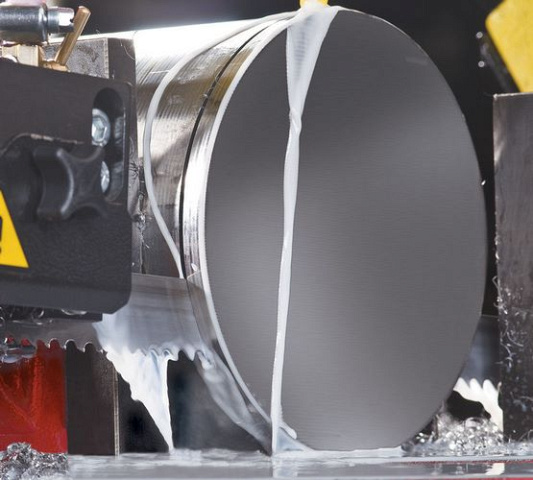

Система подачи СОЖ в зону резания.

Опция.

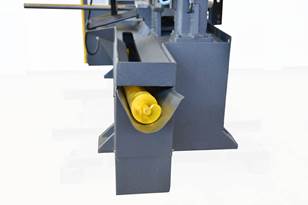

Конвейер для сбора стружки

Сокращает время простоя оборудования при необходимости его очистки от стружки.

Пульт управления станком адаптирован на русский рынок.

В полуавтоматических ленточнопильных станках зажим и раскрытие тисков, принудительное опускание и поднятие пильной рамы осуществляются автоматически гидравлическим приводом. Ручная же составляющая подразумевает подачу заготовок оператором.

После старта ленточнопильный станок зажимает тиски, осуществляет резку заготовки с заранее выбранной скоростью. В нижнем положении пильная рама включает микродатчик, после чего она поднимается в верхнее положение и тиски разжимаются. Оператор только двигает заготовку.

Автоматическая остановка станка при обрыве ленточного полотна.

Контроль открытых частей станка (при открытых элементах запуск станка невозможен).

Привод ленточного полотна осуществляется через трехфазный электродвигатель с частотным преобразователем частоты для бесступенчатой регулировки скорости полотна 12 - 80 м/мин.

Станок своей конструкцией спроектирован таким образом, чтобы соответствовать максимальной нагрузке в условиях эксплуатации заготовительного производства.

По этой причине все основные - несущие части станка изготовлены из чугуна, для придания жёсткости, устойчивости к вибрациям и ударам. Исполнение основных частей консоли, тисков и поворотного устройства из чугуна.

На ленточнопильном станке установлена очищающая щётка для очистки ленточнопильного полотна.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:


Инструмент для обслуживания станка комплект.

Полотно ленточной пилы.

Рольганг 1 м.


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Гидравлический прижим для пакетной резки.

Лазерный указатель линии реза.

Моторизированный рольганг.



ФОТО




Станки производства KESMAK эксплуатируются на таких известных предприятиях, как:



Модель

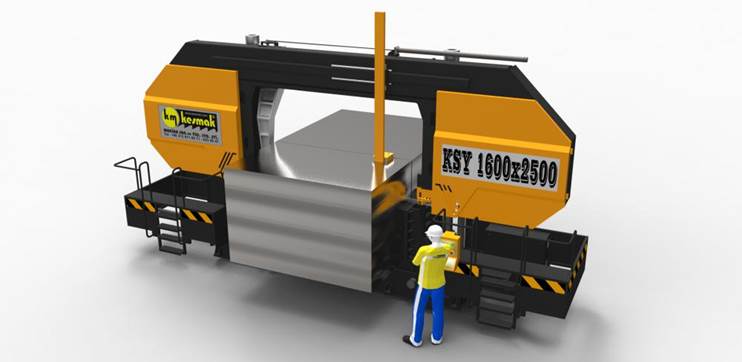

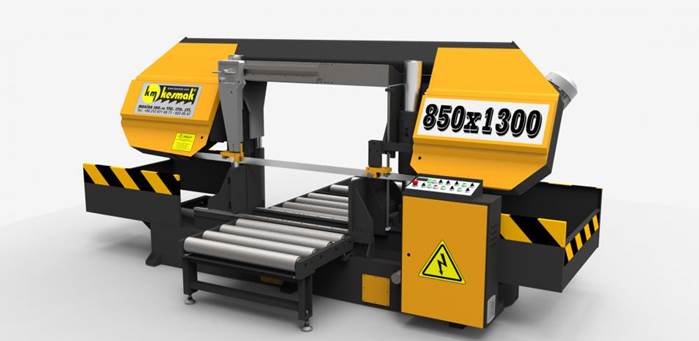

KSY 400x600 KSY 550X700 KSY 650x1300 KSY 850x1300 KSY 1100x1600 KSY 1300x1600 KSY 1600x2500

Параметры реза при 90º

● Круг (мм) Ø 400 Ø 550 Ø 650 Ø 850 Ø 1100 Ø 1300 Ø 1600
■ Квадрат (мм) 400 x 400 550 x 550 650 x 650 850 x 850 1100 x 1100 1300 x 1300 1600 x 1600
▬Пластина (мм) 400 x 600 550 x 700 650 x 1050 850 x 1300 1100 x 1600 1300 x 1600 1600 x 2500

Мощность, кВт

Главный привод 3 4 5,5 7,5 11 11 11
Система охлаждения 0,12 0,12 0,12 0,12 0,12 0,12 0,55
Гидравлика 0,37 1,1 1,1 1,5 2,2 2,2 4
Конвеер для стружки - 0,18 0,18 0,18 0,18 0,18 0,18

Размер ленточного полотна, мм

1,3 x 41 x 4860 1,3 x 41 x 6850 1,6 x 54 x 8330 1,6 x 67 x 10 100 1,6 x 80 x 11 720 1,6 x 80 x 12 950 1,6 x 80 x 16 650

Объем бака СОЖ, л

60 70 90 105 195 200 230

Объем гидравлического бака, л

12 36 36 36 36 36 60

Высота стола, мм

745 500 450 480 600 600 675

Габаритные размеры

Длина, мм

2100 1925 2100 2800 3000 3950 4000

Ширина, мм

1100 1300 1450 1500 1600 1700 8400

Высота, мм

2520 3700 4000 5000 5700 6000 3500

Вес, кг

1400 3320 4300 5800 8500 11 600 19 000
