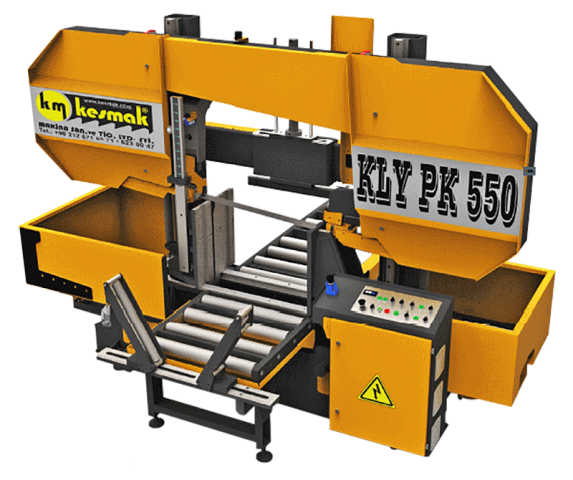

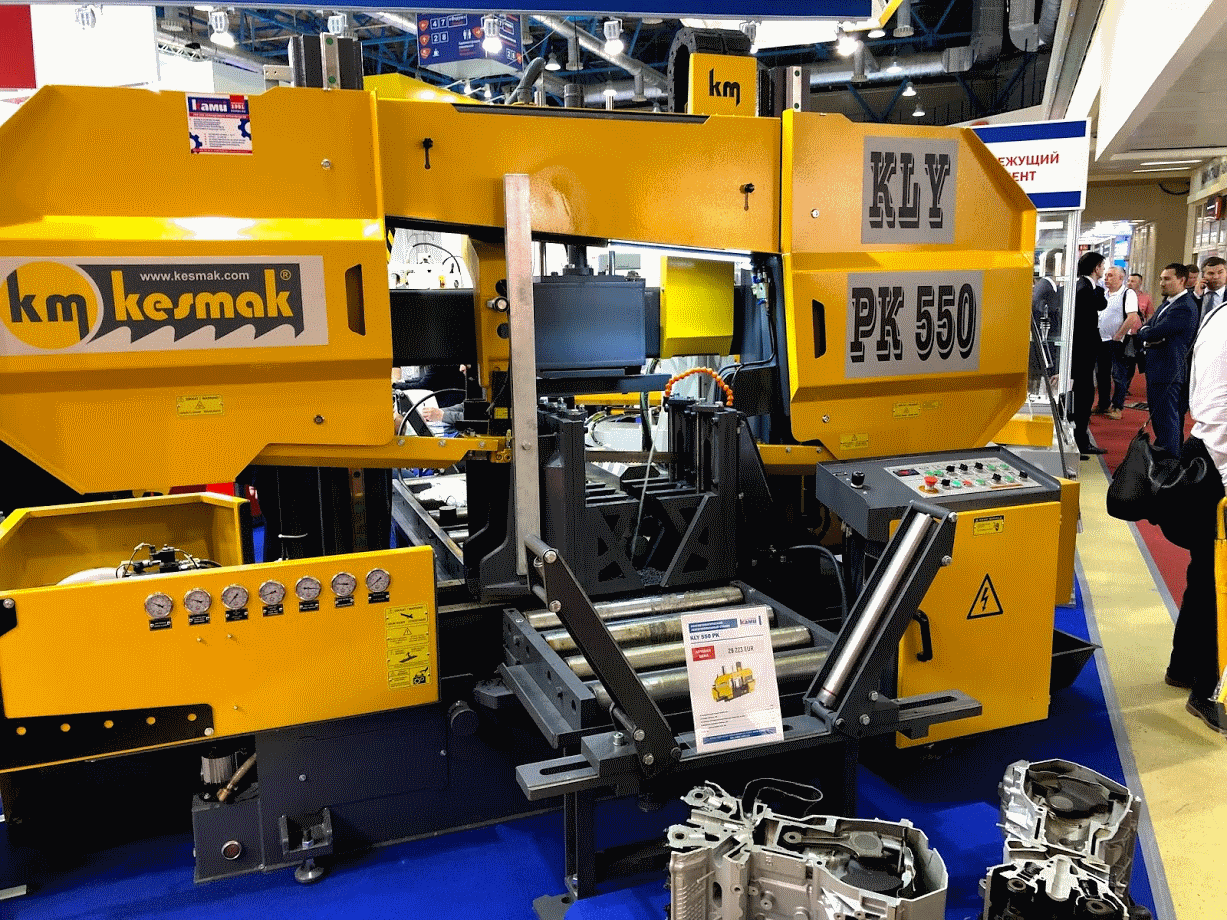

Полуавтоматический ленточнопильный станок c призматической поддержкой для пакетной резки KESMAK. Модели KLY PK 550 и KLY PK 650

KESMAK
ТурцияТурция
Цена по запросу
Связь с ведущим специалистом
Распил заготовок: до 550 мм

Производительность: до 250 резов в смену

(стальной пруток Ø100 мм)

Вес: 4875; 5650 кг

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены
НАЗНАЧЕНИЕ:

Ленточнопильные станки по металлу служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.

Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станки применяются на небольших производствах в штучном и мелкосерийном производстве, предназначены для распила инструментальных и нержавеющих сталей, цветных и легких металлов, как профилей, так и сплошных заготовок.

Преимущества ручных ленточнопильных станков:

  • Низкая стоимость при сохранении высокого качества реза, недорогое обслуживание и эксплуатация.
  • Чаще всего на ручных станках возможна резка заготовок под углом, углы резки регулируются до шестидесяти градусов.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:




СХЕМЫ ОБРАБОТКИ:


ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Портальная конструкция на линейных направляющих - это возможность быстрой замены направляющих при их износе, чего нельзя сделать при колонной конструкции и в тоже время в 2 раза увеличивается срок службы оборудования и износ инструмента за счет отсутствия вибраций. Возможность быстрой замены направляющих при их износе, чего нельзя сделать при колонной конструкции.
  • Прямолинейность реза до ±0,1 мм.
  • Призматические поддержки позволяют облегчить пакетную резку круглых заготовок.
  • Инвертер на главном двигателе позволяет бесступенчато регулировать скорость ленточного полотна, что в свою очередь дает возможность подбирать оптимальные режимы резания.
  • Установка начального положения пильной рамы и подвижной губки тисков - это сокращение холостых ходов до 15 - 20%.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

КОНСТРУКЦИЯ СТАНКА

Станок своей конструкцией спроектирован таким образом, чтобы соответствовать максимальной нагрузке в условиях эксплуатации заготовительного производства. По этой причине все основные - несущие  части  станка изготовлены из чугуна, для придания  жёсткости, устойчивости к вибрациям и ударам. Исполнение основных частей консоли, тисков и поворотного устройства из чугуна. На ленточнопильном станке установлена очищающая щётка для очистки ленточнопильного полотна.

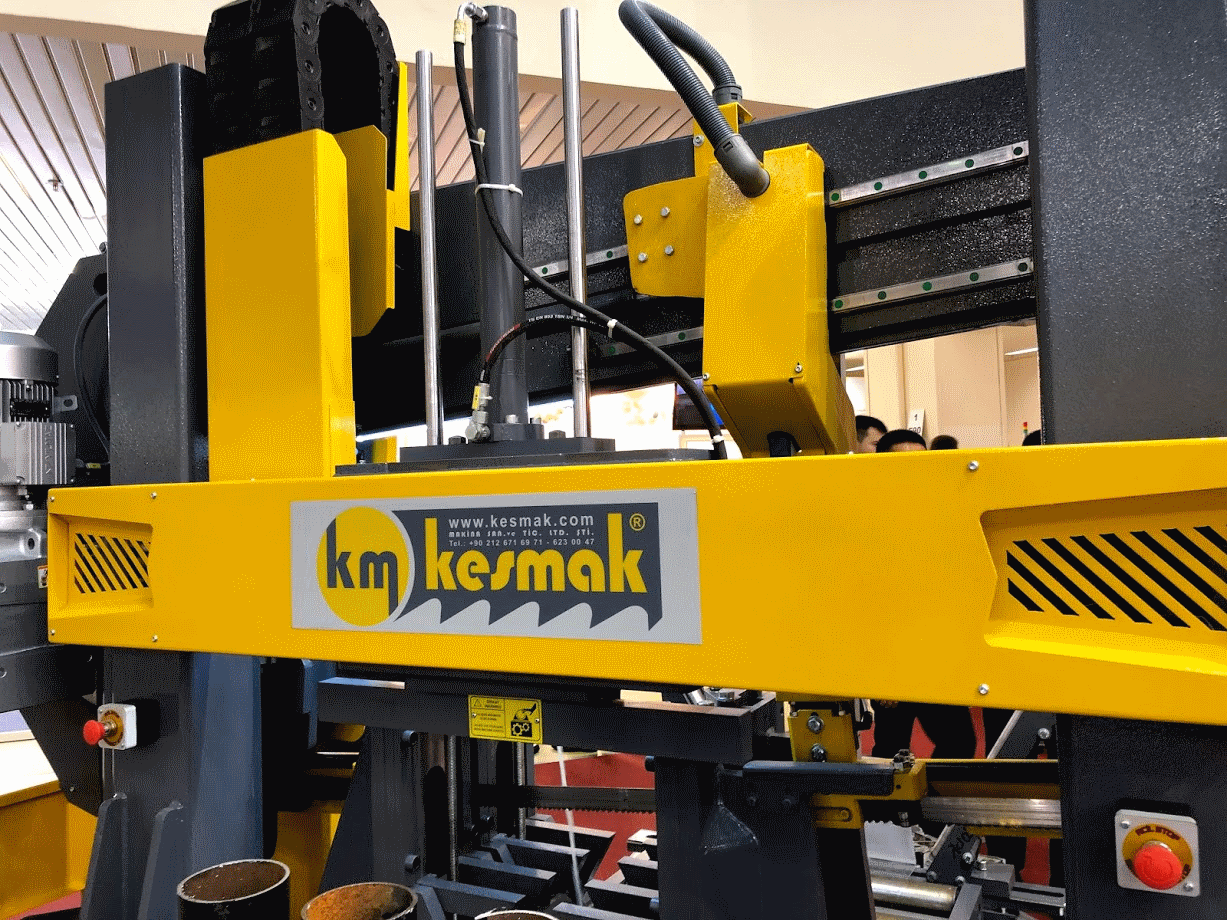

Портальная конструкция на линейных направляющих - в 2 раза увеличивается срок службы оборудования и износ инструмента за счет отсутствия вибраций. Линейные направляющие, в случае износа, можно заменить.

Автоматический останов станка при обрыве ленточного полотна.

Контроль открытых частей станка (при открытых элементах запуск станка невозможен).

Щетки для очистки ленточного полотна продлевают срок службы инструмента и повышают качество реза.

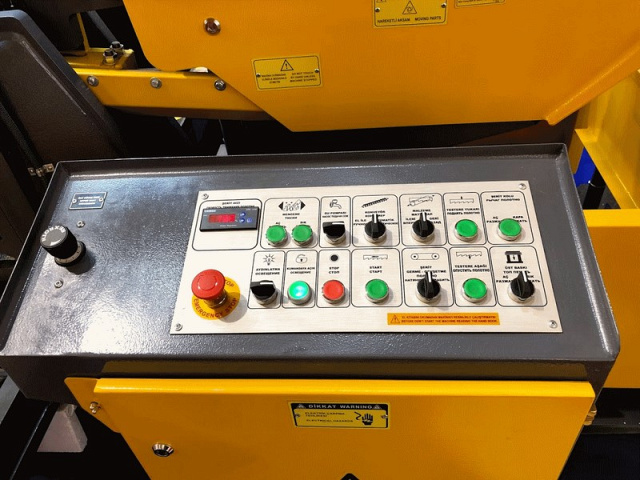

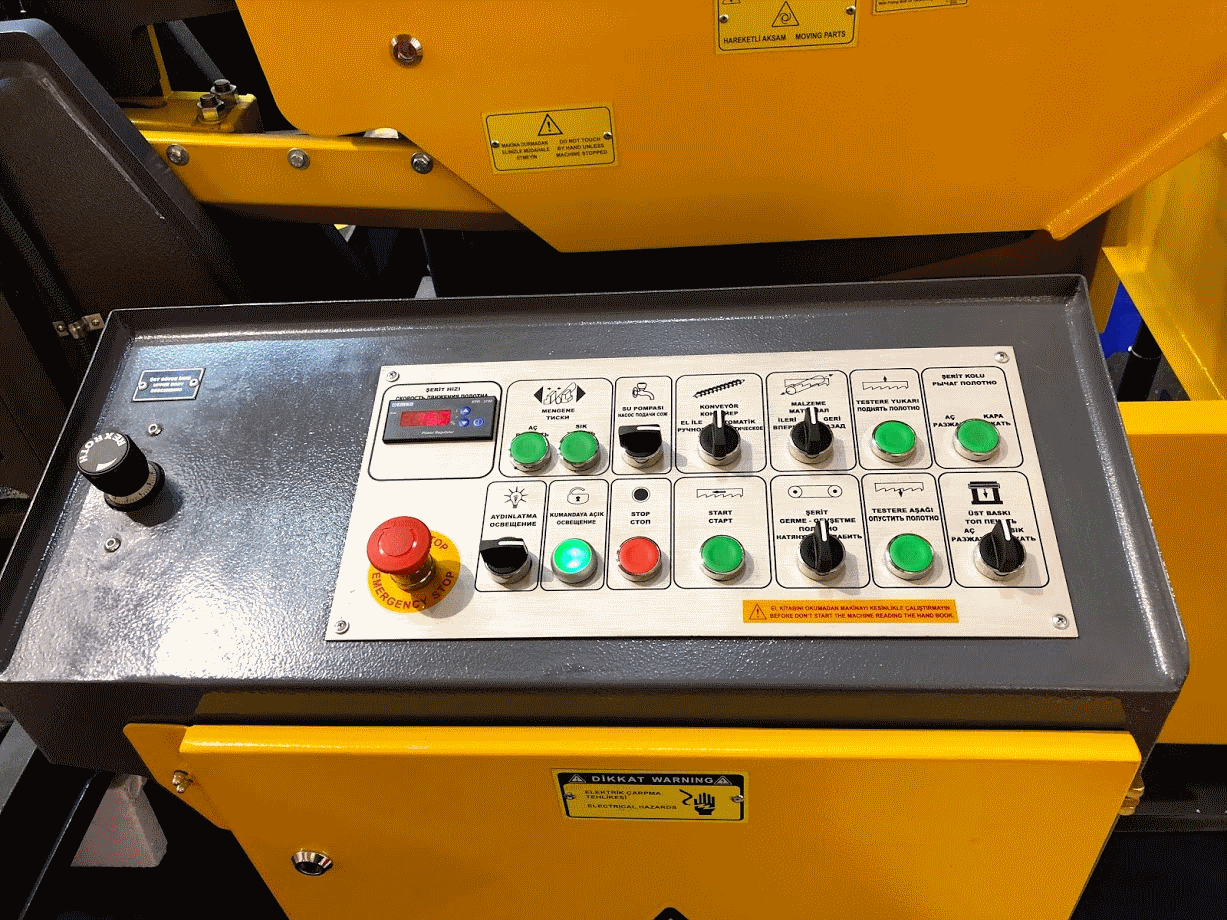

КНОПОЧНЫЙ ПУЛЬТ УПРАВЛЕНИЯ НА РУССКОМ ЯЗЫКЕ

Удобный и интуитивно понятный.

ГИДРАВЛИЧЕСКИЕ ПОЛНОХОДНЫЕ ТИСКИ

Автоматический зажим и разжим заготовки с возможностью регулировки давления, позволяет сэкономить до 15% вспомогательного времени на обслуживание станка и производить тонкую настройку давления в зависимости от типа заготовки.

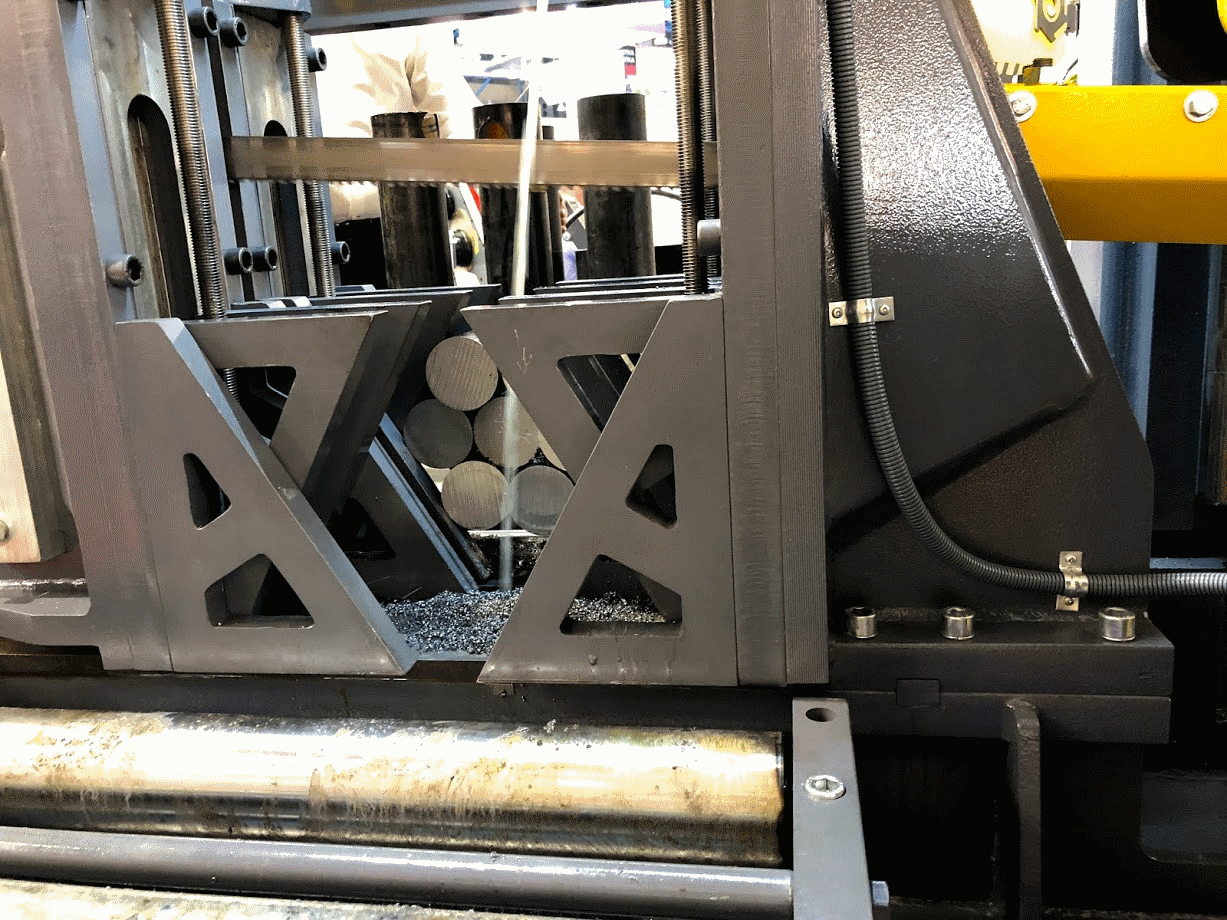

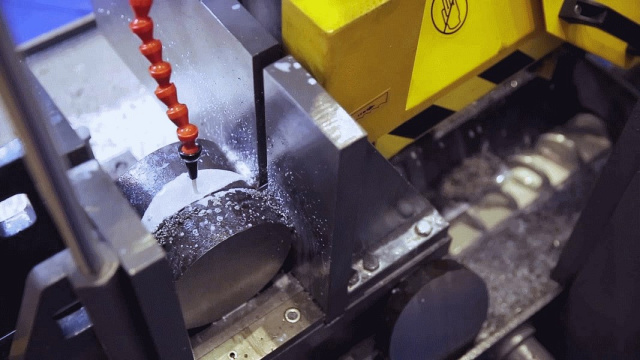

ПРИЗМА ДЛЯ ПАКЕТНОЙ РЕЗКИ

Установленная на тисках позволяет точно и удобно закрепить пакет заготовок. На подающем столе также расположены призматические поддержки.

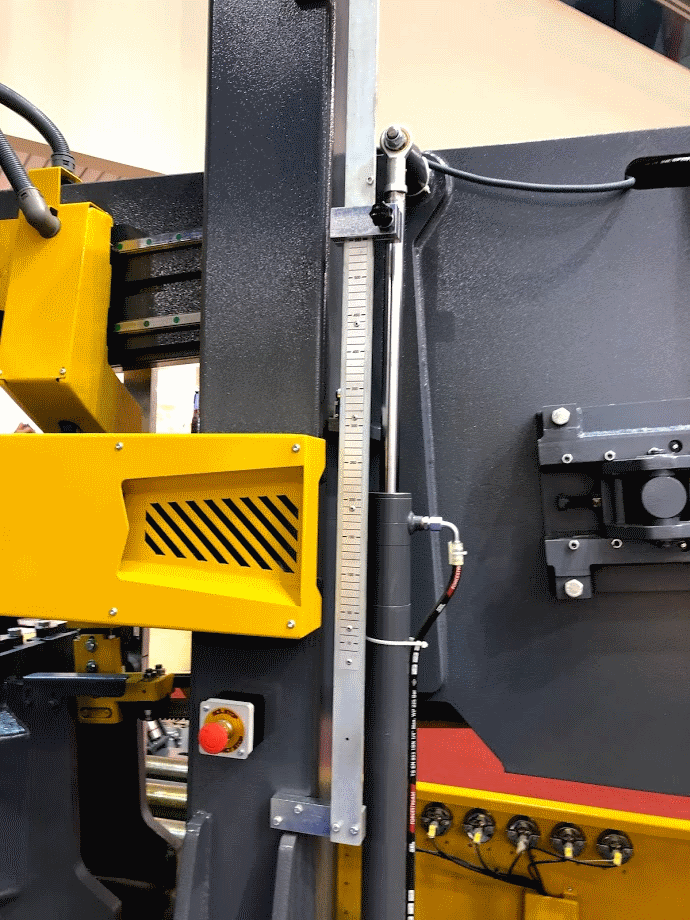

УСТАНОВКА НАЧАЛЬНОГО ПОЛОЖЕНИЯ ПИЛЬНОЙ РАМЫ

Позволяет сократить время холостого хода.

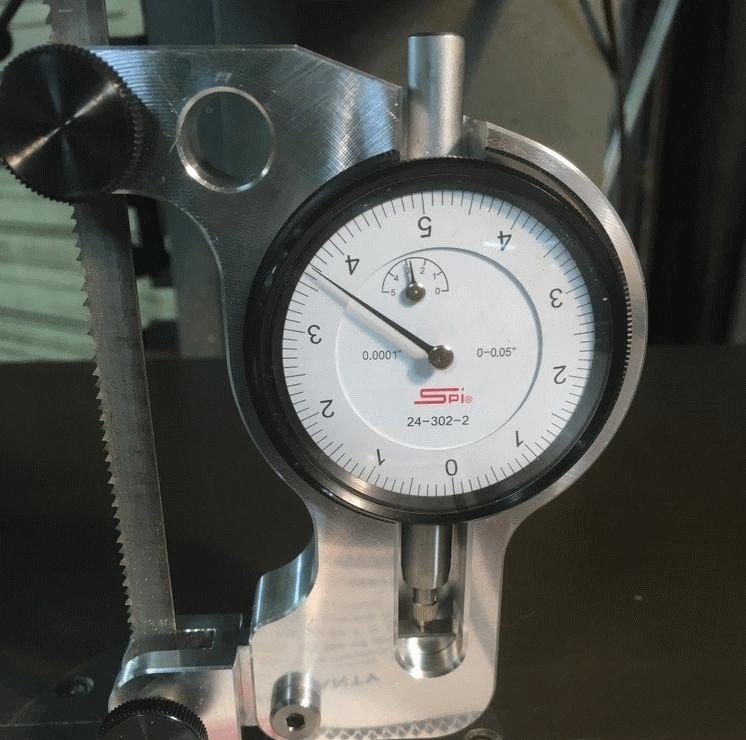

УСТРОЙСТВО ИЗМЕРЕНИЯ НАТЯЖЕНИЯ ЛЕНТОЧНОГО ПОЛОТНА (МАНОМЕТР)

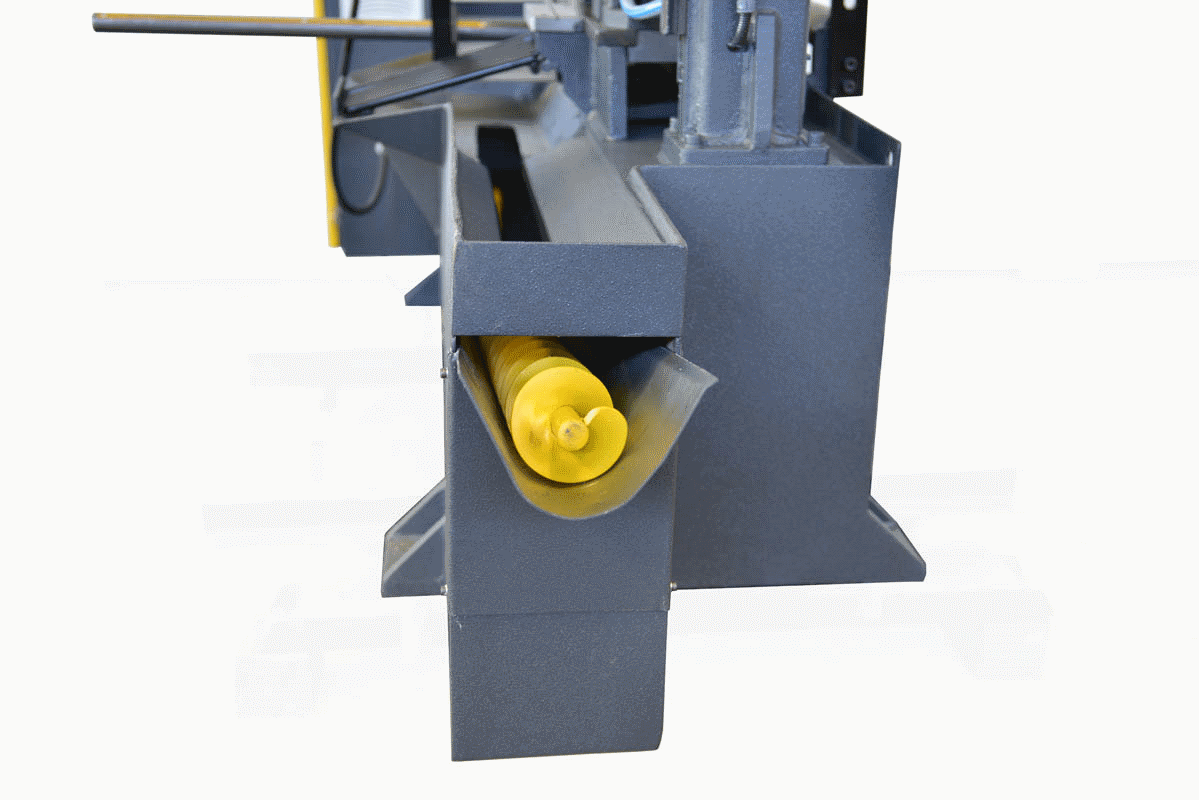

КОНВЕЙЕР ДЛЯ СБОРА СТРУЖКИ

Сокращает время простоя оборудования при необходимости его очистки от стружки.

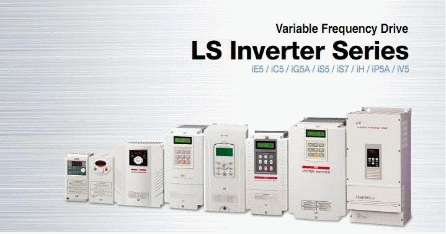

БЕССТУПЕНЧАТАЯ РЕГУЛИРОВКА СКОРОСТИ ПОЛОТНА 12 - 80 М/МИН

Привод ленточного полотна осуществляется через трехфазный электродвигатель с частотным преобразователем частоты.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ГИДРАВЛИЧЕСКИЙ ПРИЖИМ ДЛЯ ПАКЕТНОЙ РЕЗКИ

ПОДАЮЩИЙ РОЛИКОВЫЙ СТОЛ С ПРИЗМОЙ 2 МЕТРА
ПРИЕМНЫЙ СТОЛ С ПРИЗМОЙ + РОЛЬГАНГ 1 МЕТР
ИНСТРУМЕНТ ДЛЯ ОБСЛУЖИВАНИЯ СТАНКА КОМПЛЕКТ
ПОЛОТНО ЛЕНТОЧНОЙ ПИЛЫ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ЛАЗЕРНЫЙ УКАЗАТЕЛЬ ЛИНИИ РЕЗА
РОЛЬГАНГ 0,6 М
РОЛЬГАНГ 1,2 М
Модель KLY PK 550 KLY PK 650
Параметры реза при 90º       ●      Круг (мм) Ø570 Ø650
      ■      Квадрат (мм) 550 x 550 650 х 650
     ▬     Пластина (мм) 550 x 700 650 х 850
Параметры реза без верхнего прижима       ●      Круг (мм) Ø600 Ø690
      ■      Квадрат (мм) 550 x 550 650 х 650
     ▬     Пластина (мм) 550 x 700 650 х 850
Пакетная резка Максимум (мм) Ø550 Ø650
Минимум (мм) Ø275 Ø325
Мощность Главный привод (кВт) 4 5,5
Система охлаждения (кВт) 0,12 0,12
Гидравлика (кВт) 1,1 1,1
Конвейер (кВт) 0,18 0,18
Размер ленточного полотна, мм 1,3 х 41 х 7250 1,6 х 54 х 8200
Скорость вращения полотна, м/мин 18 - 90 18 - 90
Высота стола, мм 638 638
Максимальное раскрытие тисков, мм 700 850
Минимальное раскрытие тисков, мм 205 300
Высота тисков, мм 550 650
Габаритные размеры:
Длина, мм 3600 4200
Высота, мм 1450 1500
Ширина, мм 2350 2500
Вес, кг 4875 5650
