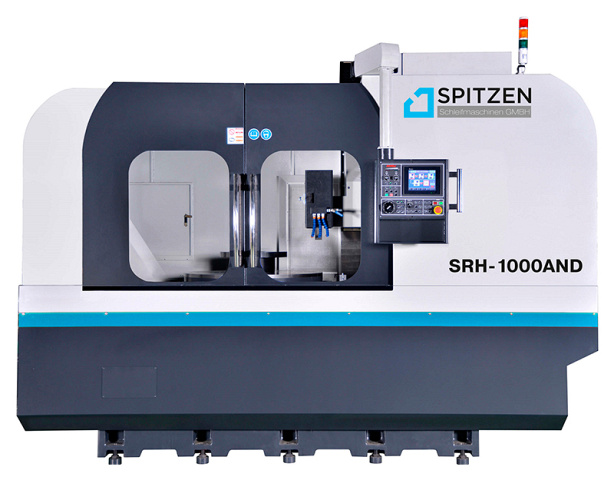

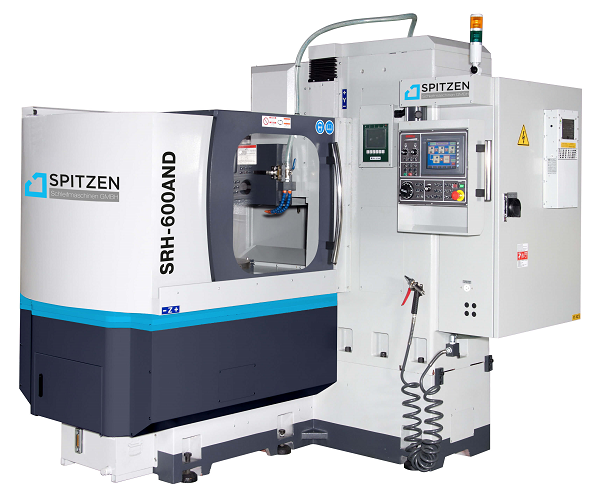

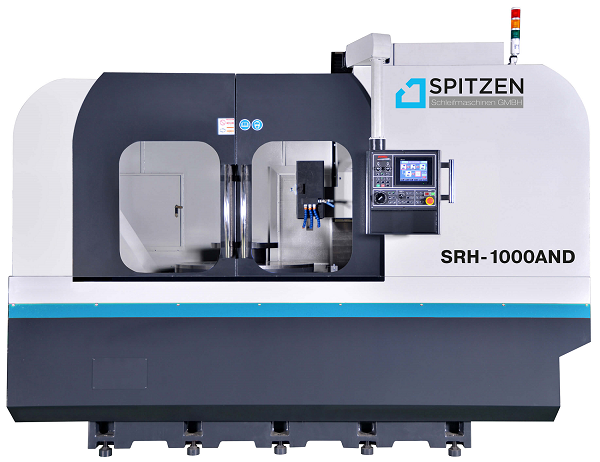

Плоскошлифовальные станки с круглым столом Spitzen SRH и SRV
Шеф-монтаж:
индивидуально
Гарантия:
12 месяцев
Размер рабочего стола: 200 - 1200 мм
Исполнение станков под любые задачи клиента, полностью автоматизированное управление
С ЧПУ
Вес: 1200 - 13 000 кг
Преимущества
- Лучшие станки с круглым столом на Тайване.
- Полная автоматизация работы, включая циклы обработки детали и правки шлифовального круга.

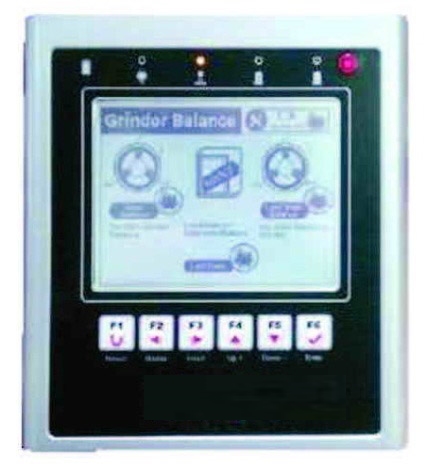

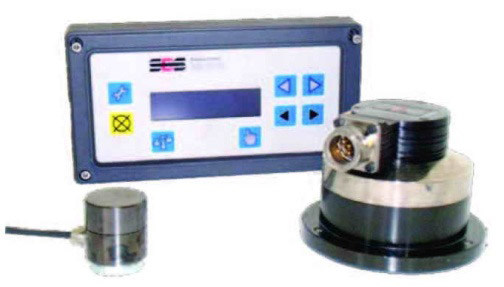

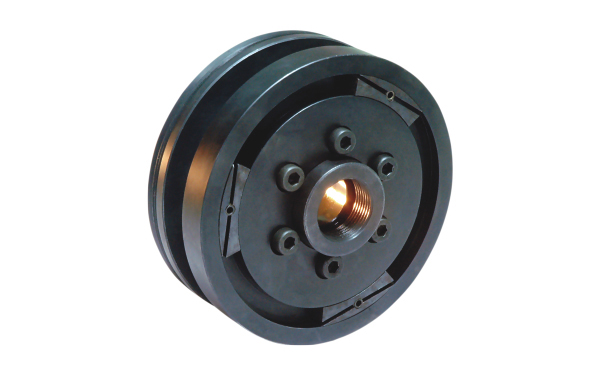

- Автоматическая балансировка круга.
- Возможность исполнения как с горизонтальной осью вращения круга, так и вертикальной.
- Установка высокоточных ШВП на всех осях.
- Применение главных приводов компании Siemens.
О товаре
Характеристики
Модель
SRH-200
SRH-300
SRH-400
SRH-500
SRH-600
SRH-800
SRH-1000
SRH-1200
SRV-600
SRV-1000
Частота вращения, об/мин
3000
3000
1450
1450
1450
1450
1450
1450
1450
1450
Система ЧПУ
Fanuc
Fanuc
Fanuc
Fanuc
Fanuc
Fanuc
Fanuc
Fanuc
Fanuc
Fanuc
Вертикальная подача при повороте на 1 деление, мм
x1 x5 x10 (MPG) / 0,001 / 0,005 / 0,01 мм
x1 x5 x10 (MPG) / 0,001 / 0,005 / 0,01 мм
x1 x5 x10 (MPG) / 0,001 / 0,005 / 0,01 мм
x1 x5 x10 (MPG) / 0,001 / 0,005 / 0,01 мм
x1 x5 x10 (MPG) / 0,001 / 0,005 / 0,01 мм
x1 x5 x10 (MPG) / 0,001 / 0,005 / 0,01 мм
x1 x5 x10 (MPG) / 0,001 / 0,005 / 0,01 мм
x1 x5 x10 (MPG) / 0,001 / 0,005 / 0,01 мм
x1 x5 x10 (MPG) / 0,001 / 0,005 / 0,01 мм
x1 x5 x10 (MPG) / 0,001 / 0,005 / 0,01 мм
Вертикальная подача при повороте на 1 оборот, мм
x1 x5 x10 (MPG) / 0,1 / 0,5 / 1 мм
x1 x5 x10 (MPG) / 0,1 / 0,5 / 1 мм
x1 x5 x10 (MPG) / 0,1 / 0,5 / 1 мм
x1 x5 x10 (MPG) / 0,1 / 0,5 / 1 мм
x1 x5 x10 (MPG) / 0,1 / 0,5 / 1 мм
x1 x5 x10 (MPG) / 0,1 / 0,5 / 1 мм
x1 x5 x10 (MPG) / 0,1 / 0,5 / 1 мм
x1 x5 x10 (MPG) / 0,1 / 0,5 / 1 мм
x1 x5 x10 (MPG) / 0,1 / 0,5 / 1 мм
x1 x5 x10 (MPG) / 0,1 / 0,5 / 1 мм
Размер шлифовального круга (диаметр х ширина х посадка), мм
180 х 13 х 31,75
180 х 13 х 31,75
355 x 38 x 127
355 x 38 x 127
355 x 38 x 127
405 x 50 x 127
500 х 50 х 203
500 х 50 х 203
150 х 50 х 25 х 8 (сегмент)
150 х 50 х 25 х 8 (сегмент)
Диаметр магнитного стола, мм
200
300
400
500
600
800
1000
1200
600
1000
Макс. радиус шлифования, мм
125
175
225
325
325
425
525
625
325
525
Расстояние от поверхности стола до оси шпинделя, мм
250
350
450
480
480
500
700
700
325
400
Частота вращения стола, об/мин
20 - 250
20 - 250
20 - 250
10 - 150
10 - 150
10 - 80
10 - 60
10 - 50
5 - 50
5 - 20
Мощность привода стола, кВт
0,75
0,75
1,5
2
3
4,5
7
10
3
7
Мощность привода шпинделя, кВт
1,5
1,5
3,75
3,75
SIEMENS V3, 7,5
SIEMENS V3, 7,5 (11,5 опция)
SIEMENS, 15
SIEMENS, 15
11,2 / 15
37,2
Мощность привода автоматической вертикальной подачи, кВт
сервомотор 0,4
сервомотор 0,5
сервомотор 0,5
сервомотор 0,5
сервомотор 0,5
сервомотор 1
3
3
1
3
Тип шлифования
Плоское шлифование
Плоское шлифование
Плоское шлифование
Плоское шлифование
Плоское шлифование
Плоское шлифование
Плоское шлифование
Плоское шлифование
Плоское шлифование
Плоское шлифование
Наличие ЧПУ
есть
есть
есть
есть
есть
есть
есть
есть
есть
есть
Длина, мм
1300
1820
2400
2400
2800
2800
4800
5200
3000
4500
Ширина, мм
1150
1450
1900
2100
2200
2100
2300
2300
1500
2000
Высота, мм
1980
2020
2100
2100
2200
2500
3200
3200
2300
2500
Вес нетто, кг
1200
1600
3200
3500
4600
6200
12 500
14 000
4800
13 000
Вес брутто, кг
1450
1800
3800
4000
5200
7000
13 500
15 500
5500
14 000
