Автоматическая линия для сборки паллет EcoWood Pallet Line 2500

Поделиться

₽ $ ¥

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

EcoWood

Китай

Модели серии:

Pallet Line 2500

Макс. размер поддона: 1500 х 1500 мм

Производительность: до 2500 шт./смена

Персонал: 4 - 5 операторов

Мощность: 105,4 кВт

Преимущества

Производительность 4 - 6 шт./мин
Количество персонала на линии 4 - 5 человек
Автоматический процесс перемещения между операциями
Термоклеймо по эскизу заказчика
Экономичное обслуживание
Долгий срок службы

Назначение

Линия предназначена для автоматической сборки поддонов в непрерывном режиме.

Область применения

Применяется на предприятиях для производства поддонов экспортного качества и на внутренний рынок.

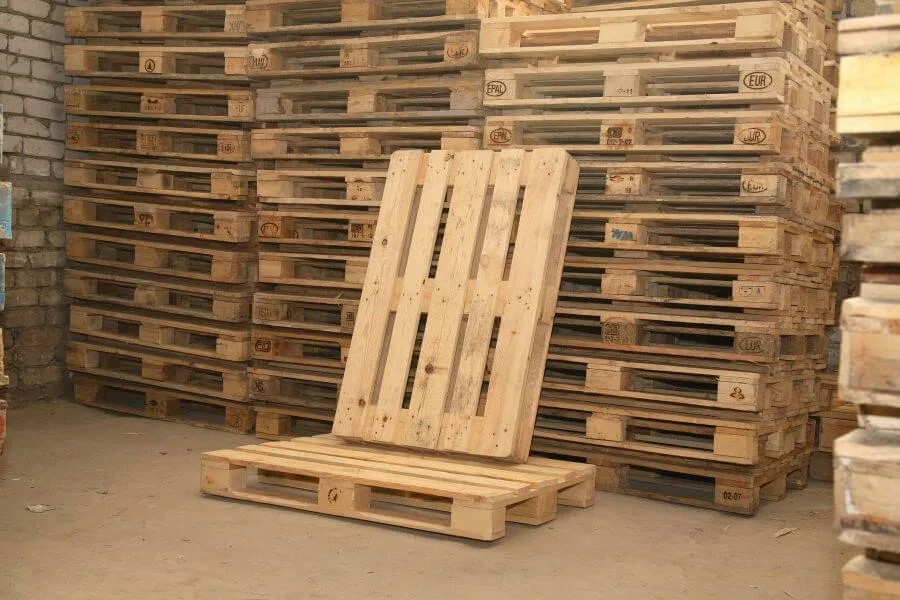

Получаемые изделия

Конструктивные особенности

Механизированный подающий конвейер.

Размер 3x2,8x2,9 м.
Размер бобышек 60-200 мм.
Автоматическая подача.
Управление с ЧПУ.
Один оператор на загрузке.

Мощность 6,5 кВт.

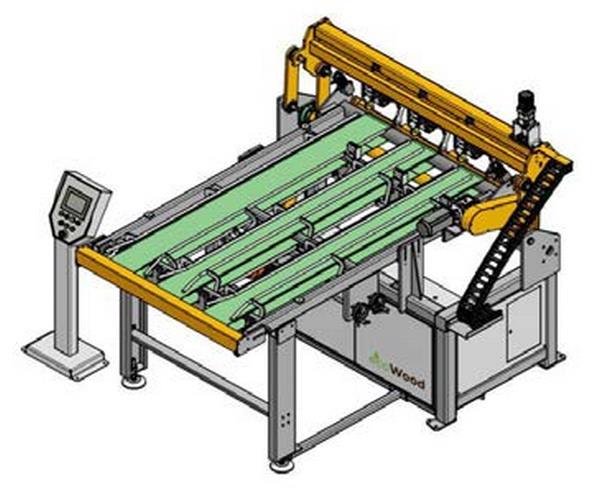

Автоподатчик бобышек на линию

Размер 7,2x5,2x3,5 м.
Длина паллет 800-1500 мм
Ширина паллет 800-1500 мм
Высота паллет 80-160 мм
Производительность 4 - 6 шт./мин
Управление с ЧПУ
3 бокса для гвоздей*12 направляющих
Гвоздезабивные пистолеты 2,18 шт.
Расположение под один тип поддона по чертежу заказчика

Мощность 33 кВт.

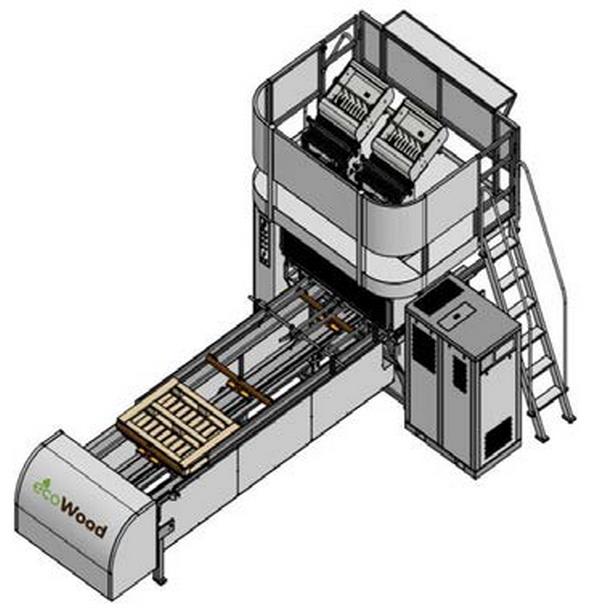

Первый гидравлический гвоздезабивной станок

Оградительные защитные бампера поз.1 и поз.3

Размер 3,8x2,65x3 м.
Длина паллет 800-1500 мм.
Ширина паллет 800-1500 мм.
Производительность 4-6 шт/мин.

Мощность 4 кВт.

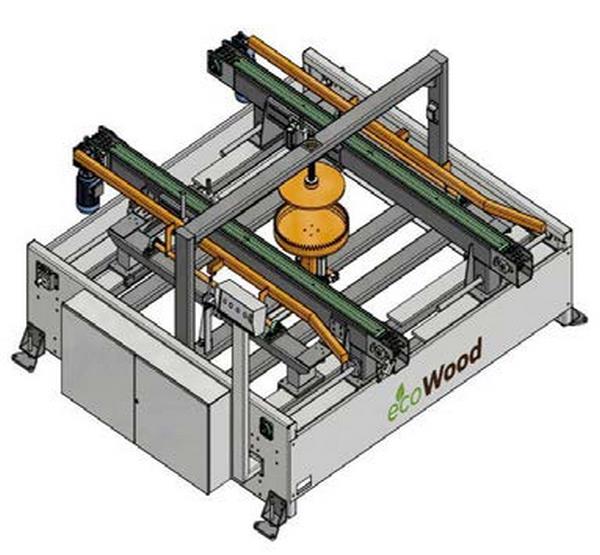

Первый поворотный механизм на 180°

Размер 3,8x2,65x3 м.
Длина паллет 800-1500 мм.
Ширина паллет 800-1500 мм.
Производительность 4-6 шт/мин.
Управление с ЧПУ.
2 бокса для гвоздей по 12 направляющих.
Расположение под один тип поддона по чертежу заказчика.

Мощность 35 кВт.

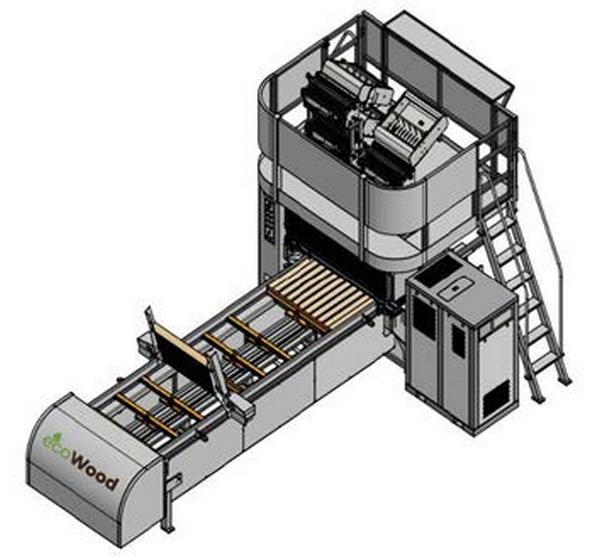

Второй гидравлический гвоздезабивной станок

Размер 3,5x1,5x1 м.
Длина поддона 800-1500 мм.
Ширина поддона 800-1500 мм.

Мощность 2,2 кВт.

Размер 3,3x2x2,2 м.
Длина паллет 800-1500 мм.
Ширина паллет 800-1500 мм.
Производительность 4-6 шт/мин.

Мощность 0,75 кВт.

Первый поворотный механизм на 180°

Размер 3,5x1,5x1 м.
Длина поддона 800-1500 мм.
Ширина поддона 800-1500 мм.

Мощность 2,2 кВт.

Размер 2.5x2.5x1.2 м.
4 пильных узла.
Длина паллет 800-1500 мм.
Ширина паллет 800-1500 мм.
Производительность 4-6 шт/мин.

Мощность 9,6 кВт.

Первый поворотный механизм на 180°

Размер 2.5x2.5x1.2 м.
4 пильных узла.
Длина паллет 800-1500 мм.
Ширина паллет 800-1500 мм.
Производительность 4-6 шт/мин.

Мощность 1 кВт.

Первый поворотный механизм на 180°

Мощность 4 кВт.

Устройство для снятия фаски

Размер 2,0x2,4x1,3 м.
Длина паллет 800-1500 мм.
Ширина паллет 800-1500 мм.
Производительность 4-6 шт/мин.

Мощность 0,75 кВт.

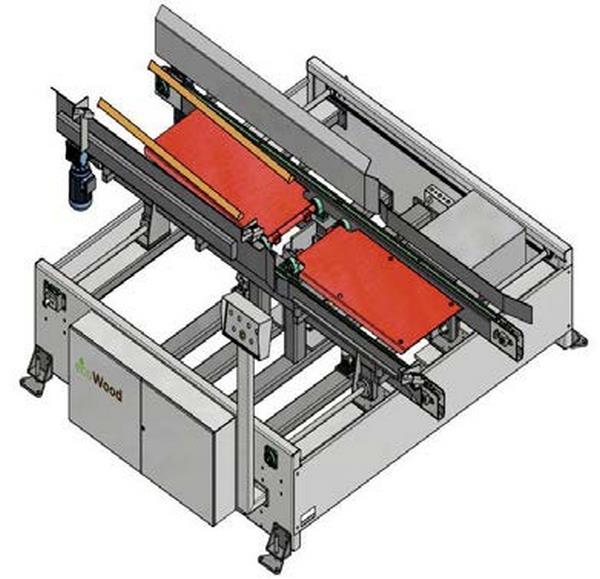

Узел разворота поддона на 90°

Размер 3,3x2x2,2 м.
Длина паллет 800-1500 мм.
Ширина паллет 800-1500 мм.
Производительность 4-6 шт/мин.

Мощность 0,75 кВт.

Второй поворотный механизм 180°

Размер 2,5x3,4x3,7 м.
Длина паллет 800-1500 мм.
Ширина паллет 800-1500 мм.
Производительность 4-6 шт/мин.

Мощность 3,7 кВт.

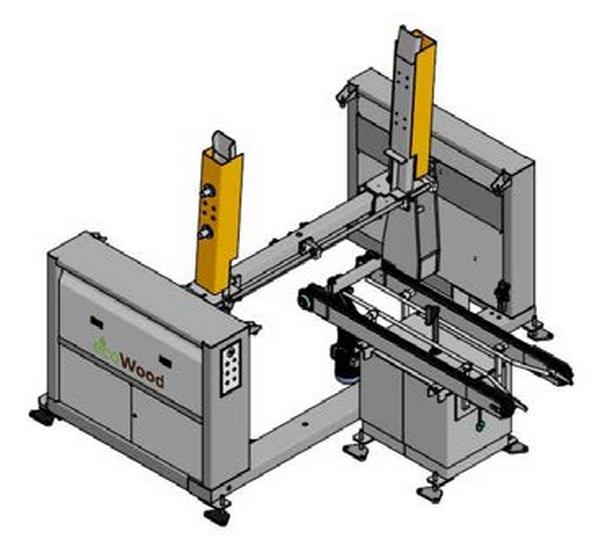

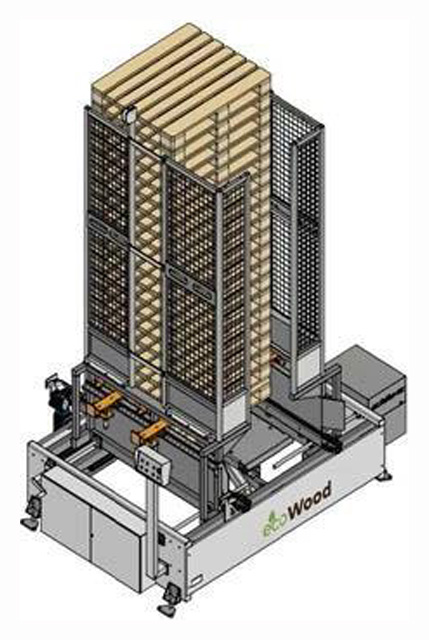

Гидравлический автоукладчик/штабелер поддонов

Размер 6,1x1,5x1 м.
Длина паллет 800-1500 мм.
Ширина паллет 800-1500 мм.

Мощность 2,2 кВт.

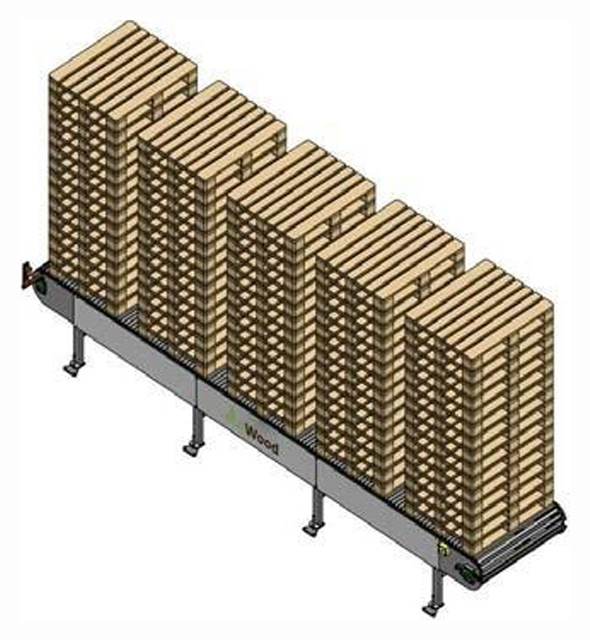

Выводной приёмный конвейер для стопок

Комплектация

Автоподатчик бобышек на линию

Два гидравлический гвоздезабивной станок

Оградительные защитные бампера

Два поворотных механизма на 180°

Два инспекционных стола

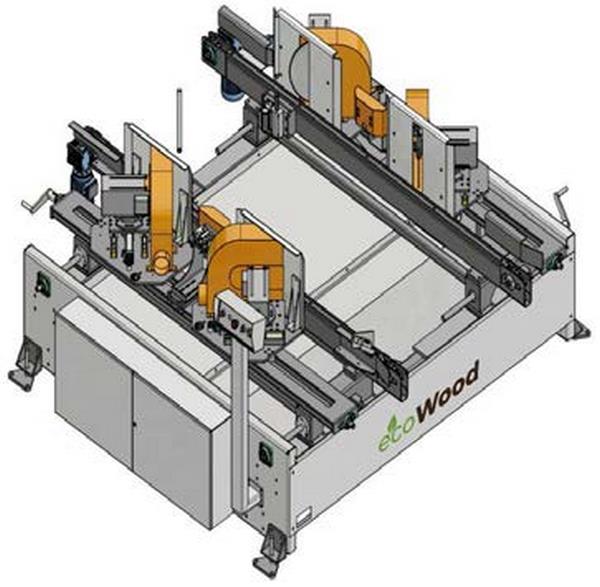

Автоматический углообрезной станок

Узел нанесения термоклейма на поддон

Устройство для снятия фаски

Узел разворота поддона на 90°

Гидравлический автоукладчик/штабелер поддонов

Выводной приёмный конвейер для стопок

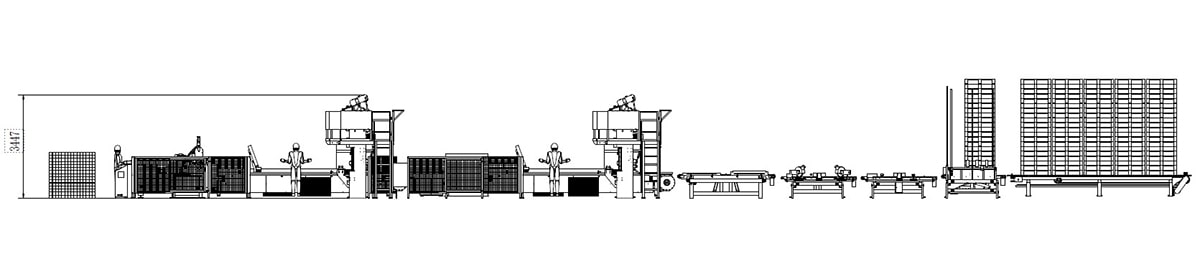

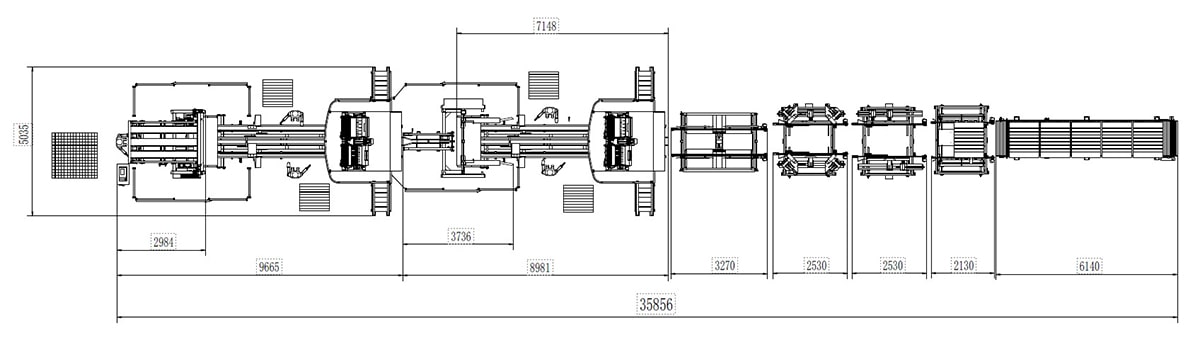

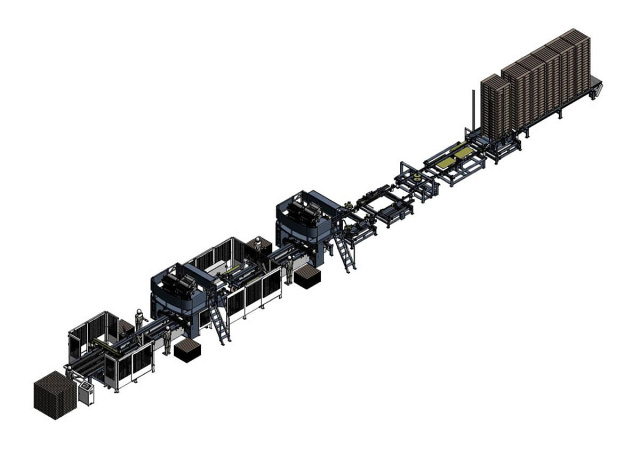

Схема станка

Схема1

Изделие 2
