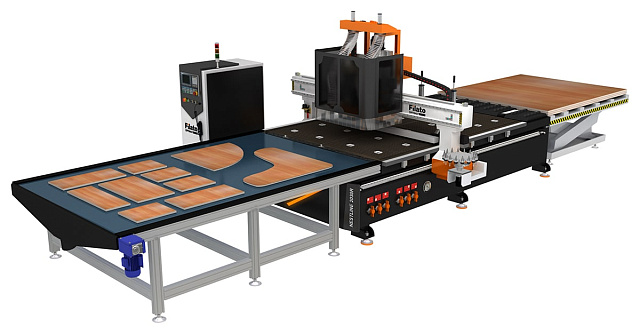

Обрабатывающий центр с ЧПУ Filato Nestline 2030R
Код
товара: ЧП 350297
Китай
Зона обработки, мм:
X - 2100, Y - 3000, Z - 300
Шпиндель: 9,0 кВт
Частота вращения: 0 - 24 000 об/мин
Смена инструмента: автоматическая
Вес: 3900 кг
Преимущества
- Револьверный магазин - большая высота заготовки
- Возможность встраивания в линию
- Наличие сверлильной группы
- Вакуумная группа загрузки листов
- Регулируемый конвейер выгрузки
Модель
Nestline 2030R
Размеры зоны обработки, мм
2100 x 3000
Высота заготовки по оси Z, мм
70
Мощность шпинделя, кВт
9
Максимальная частота вращения шпинделя, об/мин
24 000
Тип охлаждения шпинделя
воздушное
Тип инструментального патрона
ISO 30
Тип цанги
ER32
Система смены инструмента
автоматическая
Тип инструментального магазина
револьверный
Количество мест в магазине, шт.
12
Тип датчика калибровки инструмента
автоматический
Тип рабочего стола
вакуумный
Скорость холостого хода по осям X / Y, м/мин
0 - 60
Скорость холостого хода по оси Z, м/мин
0 - 25
Скорость рабочего хода, м/мин
0 - 25
Тип передачи по осям X, Y
косозубая шестерня-рейка
Тип передачи по оси Z
ШВП
Тип электродвигателей перемещения
cервопривод
Система управления
Syntec
Давление в пневмосистеме, Мпа
0,8
Расход сжатого воздуха, л/мин
200
Общая установленная мощность, кВт
22
Наличие сверлильной головы
+
Количество сверлильных шпинделей, шт.
9
Частота вращения, об/мин
2800
Мощность двигателя сверлильной группы, кВт
1,7
Наличие вакуумного насоса
-
Количество, шт.
-
Производительность вакуумного насоса, м3/ч
-
Общая производительность насосов, м3/ч
-
Мощность, кВт
-
Суммарная мощность насосов, кВт
-
Диаметр патрубков, мм
Ø150 x 1, Ø100 x 1
Требуемая производительность аспирационной установки, м3/ч
3000
Напряжение, В
380
Частота, Гц
50
Длина, мм
10 600
Ширина, мм
3500
Высота, мм
2500
Вес, кг
3900
