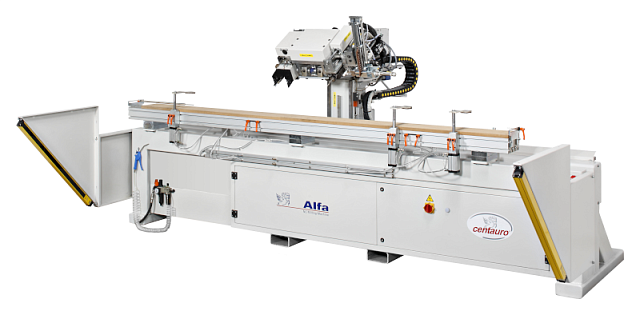

Центр сверлильно-пазовальный с ЧПУ Centauro. Модель ALFA

Centauro
ИталияИталия
Цена по запросу
Связь с ведущим специалистом

Макс. длина заготовки: 2800 мм

Макс. ширина заготовки: 180 мм

Макс. толщина заготовки: 150 мм

Вес: 1250 кг

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены
Модель ALFA
Макс. размеры обработки детали по осям X / Y / Z, мм 2800 / 180 (400*) / 150
Макс. скорость перемещения шпинделя по осям X / Y / Z, м/мин 35 / 6 / 6
Макс. размеры рабочего стола, мм 3000 х 618
Мощность программируемого электрошпинделя, кВт 3,3 (5,6 *)
Программируемая частота вращения шпинделя, об/мин 0 - 18 000
Диаметр инструмента, мм 16 (ER32)
Угол положения фрезерного узла при фрезеровании, ° 0 / 90 (±3*)
Частота вращения шпинделя для петель типа «Ануба», об/мин 4500 *
Наклон шпинделя для петель типа «Ануба», ° (-10 / +45*)
Диагональ Touch Screen монитора, дюйм 10
Требуемое давление в пневмосистеме, бар 6
Требуемая производительность компрессора, л/мин 260
Аспирационные патрубки, мм 1 шт х Ø80; 2 шт х 100
Габаритные размеры:
Длина, мм 4050
Ширина, мм 2690
Высота, мм 1610
Вес, кг 1250

* - Опция


НАЗНАЧЕНИЕ:

Центр предназначен для выборки пазов под петли и замки, сверления глухих и сквозных отверстий в дверных полотнах и коробках, оконных блоках для последующей установки различной фурнитуры.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется как для выполнения индивидуальных заказов, так и для серийного производства окон и дверей на малых средних и крупных предприятиях, а также в дверных салонах и цехах по производству столярных изделий.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:

Центр сверлильно-пазовальный с ЧПУ MDK 4120D, схема обработки

Центр сверлильно-пазовальный с ЧПУ MDK 4120D, схема обработки


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

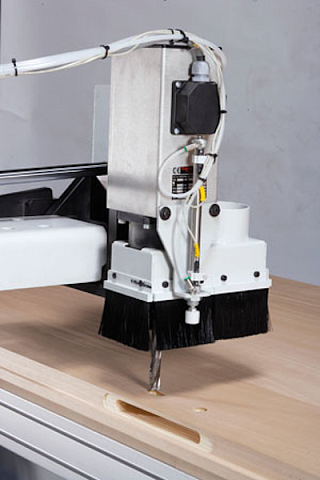

ОСНОВНОЙ ПРОГРАММИРУЕМЫЙ ШПИНДЕЛЬ

Имеет возможность фрезерования в автоматическом режиме дверного полотна, оконных блоков и других заготовок как вертикально, так и горизонтально. Используется надежный, высокоточный шпиндель Итальянского производства мощностью 3,3 кВт. При планировании загрузки станка более 1 рабочей смены рекомендуется установка шпинделя мощностью 5,6 кВт (опция).

РАЗМЕРЫ ПЕРЕМЕЩЕНИЯ

Схема возможных размеров перемещения основного шпинделя в стандартной комплектации.

ЦАНГА

Для крепления инструмента в стандартной комплектации используется цанга ER-32 для фрез диаметром 16 мм.

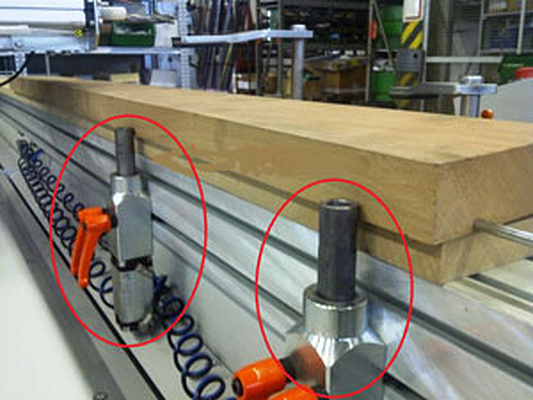

ЗАДНИЕ УПОРЫ

Фронтальное базирование заготовки осуществляется при помощи 2-х перемещаемых убирающихся пневматических упоров.

БОКОВЫЕ УПОРЫ

Торцевое базирование осуществляется по 2-м упорам с механической регулировкой.

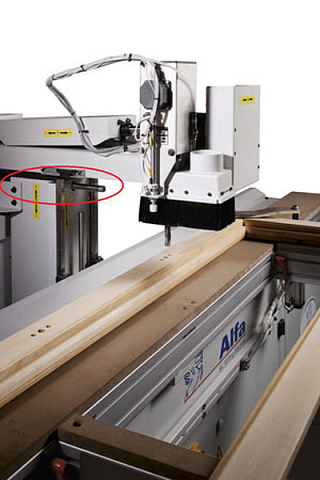

ОПОРЫ ДЛЯ ЗАГОТОВОК

Станок комплектуется 2-мя суппортами для поддержания обрабатываемых заготовок.

ФИКСАЦИЯ ЗАГОТОВОК

Система обеспечивает надежное крепление заготовок во время обработки при помощи 3-х регулируемых пневмоприжимов.

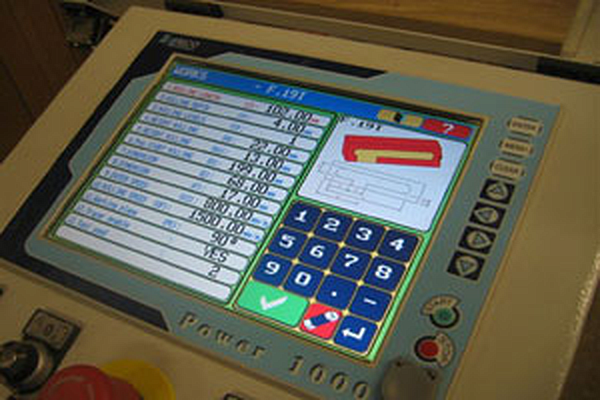

ПАНЕЛЬ УПРАВЛЕНИЯ POWER 1000

Сенсорная панель управления Touch Screen с уже внесенными макрокомандами гарантирует простое и интуитивное управление. Позволяет быстро переключаться между выполняемыми станком операциями. Станок легок и прост в программировании задач.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ОСНОВНОЙ ШПИНДЕЛЬ

R0842
Увеличение мощности шпинделя до 5,6 кВт + инвертер.

R0865
Быстрая смена инструмента ISO 30 (только для стандартного двигателя 3,3 кВт) + 2 держателя инструмента.

R0865
Механическая смена инструмента HSK 40 для шпинделей 3,3 и 5,6 кВт + 2 держателя инструмента.

СВЕРЛИЛЬНЫЙ УЗЕЛ

R0840
Сверлильный узел для установки ввертных петель Ануба с наклоном вручную -10° / +90°

ДОПОЛНИТЕЛЬНЫЙ ФРЕЗЕРНЫЙ УЗЕЛ

Фрезерование пазов с прямыми углами для петель или замков

R0857
Дополнительный фрезерный узел с цангой ER25 и фрезой 3мм

РАЗМЕРЫ ПЕРЕМЕЩЕНИЯ ДОПОЛНИТЕЛЬНОГО ФРЕЗЕРНОГО УЗЛА

Схема возможных размеров перемещения дополнительного шпинделя для прямоугольных пазов. Опция R0857

Установка петель ANUBA

R0887
Завинчиватель для петель Ануба с загрузчиком (только с опциями R0840+R0864)

R0864
Управление при помощи ЧПУ наклона фрезерного узла -10° / +90°

РАСШИРЕНИЕ ВОЗМОЖНОСТЕЙ ОБРАБОТКИ

R0841
Увеличение хода по оси Y до 400 мм.

УДОБСТВО РАБОТЫ ОПЕРАТОРА

R0873
Устройство для подъема и поворота двери.

КРЕПЛЕНИЕ ИНСТРУМЕНТА

R0849
Дополнительный патрон ISO 30 для крепления инструмента.

R0850
Дополнительный патрон HSK 40 для крепления инструмента.

ЛИЦЕНЗИОННОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

R0850
Дополнительный патрон HSK 40 для крепления инструмента.

ОФИСНАЯ ВЕРСИЯ ПО

R0835
Программа редактор для ПК с Windows
