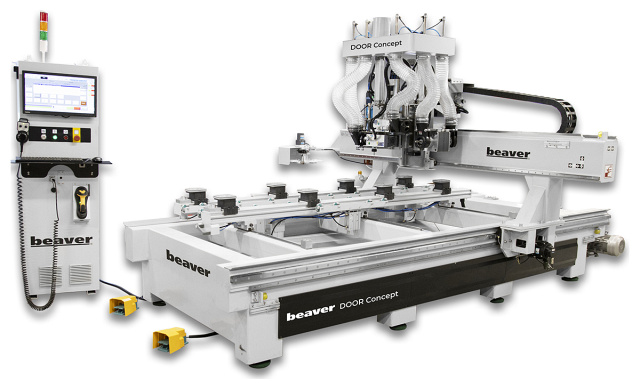

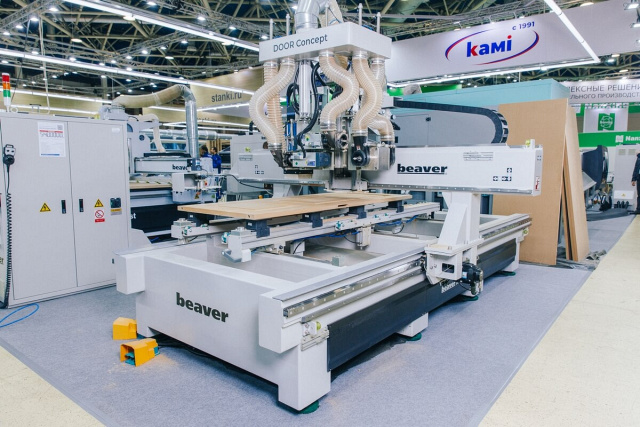

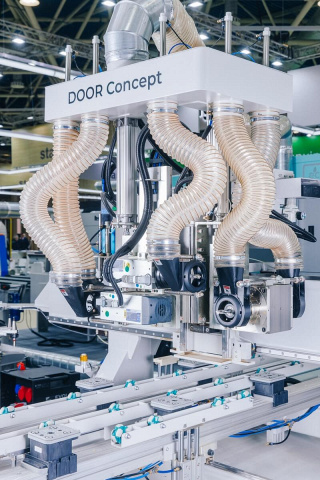

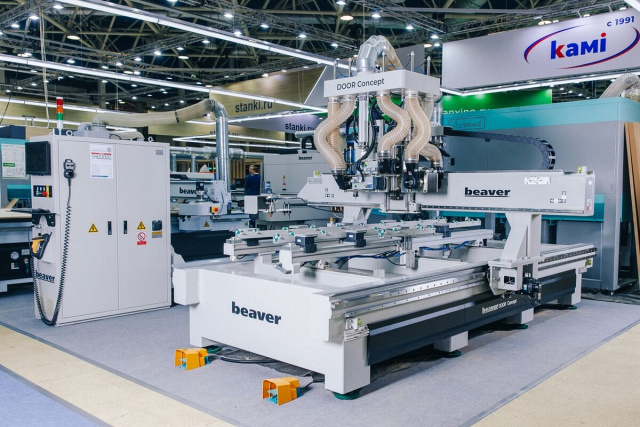

Универсальный обрабатывающий центр с ЧПУ Beaver DOOR Concept
Модели серии:
DOOR Сoncept
Зона обработки, мм:
X – 2800, Y – 1300, Z – 70
Мощность шпинделя: 6 - 9 кВт
Макс. частота вращения: 24 000 об/мин
Смена инструмента: автоматическая
Вес: 4000 кг
Преимущества
- Абсолютная точность и повторяемость
- Стойка управления SYNTEC - гибкие возможности написания исполнительной программы

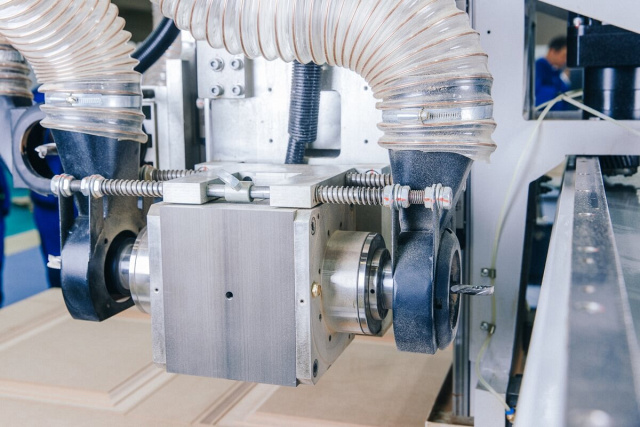

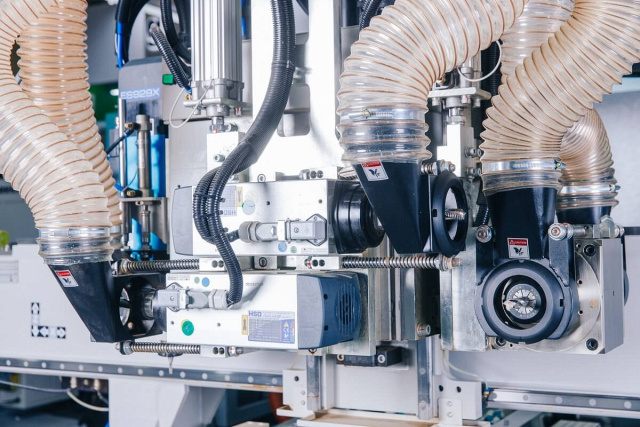

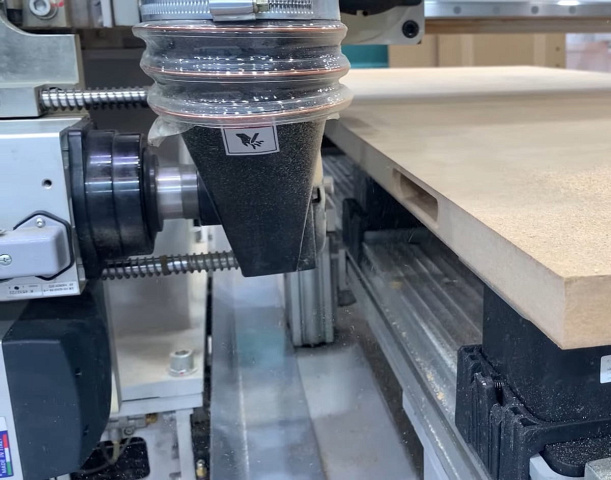

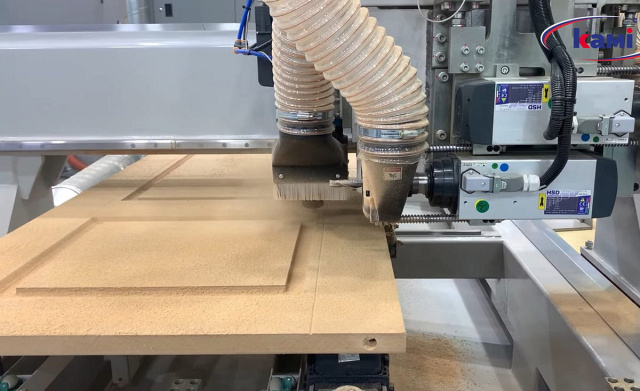

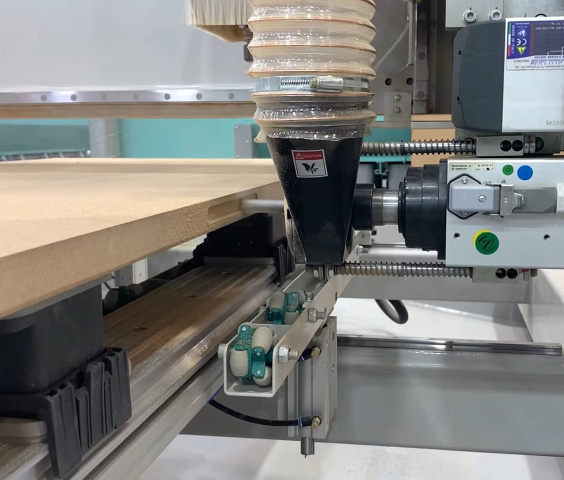

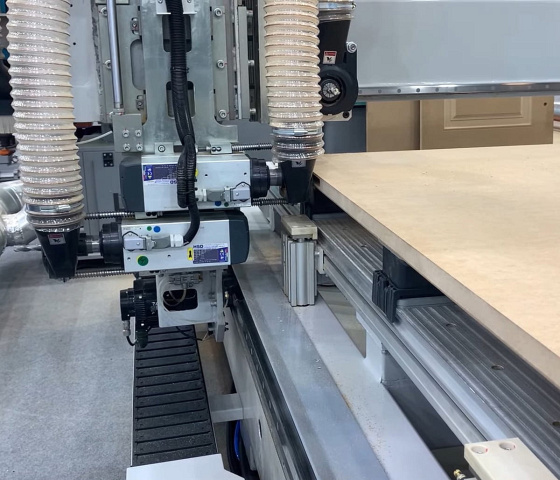

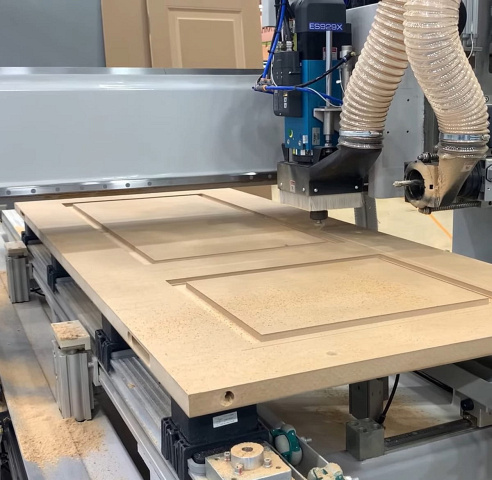

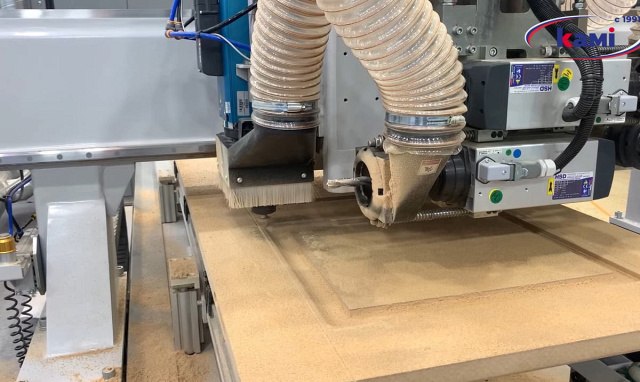

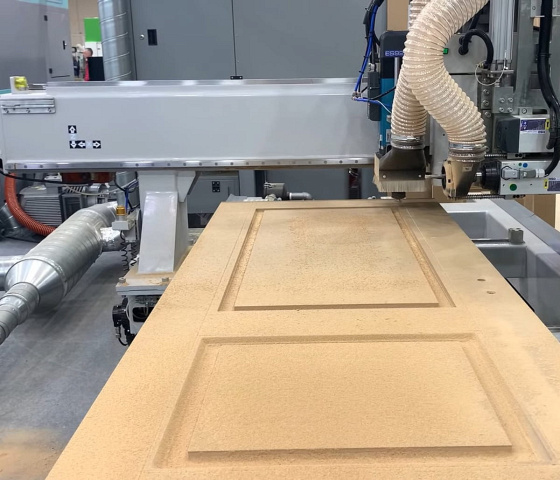

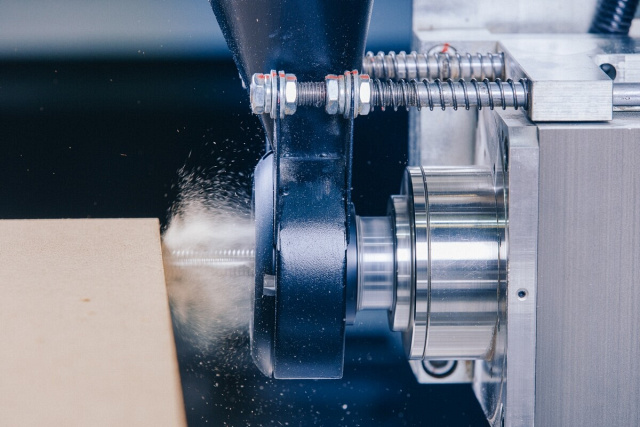

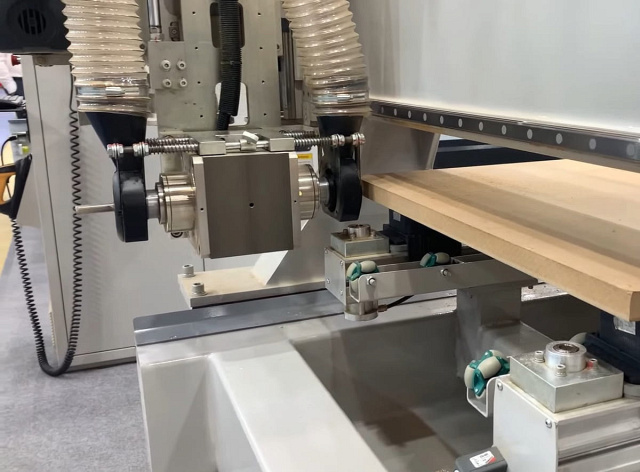

- Возможность фрезерования со всех сторон заготовки

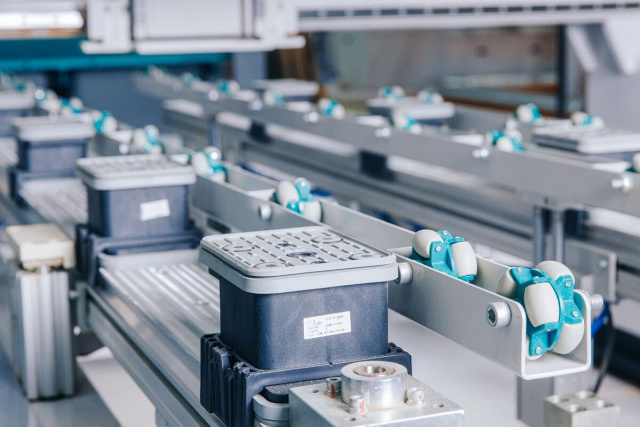

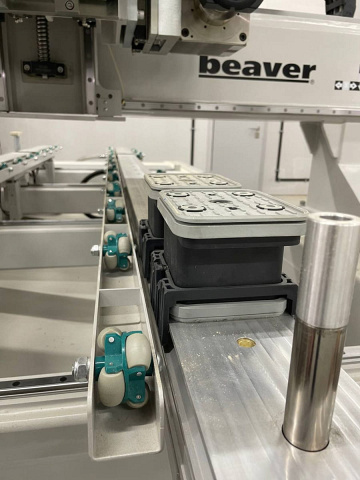

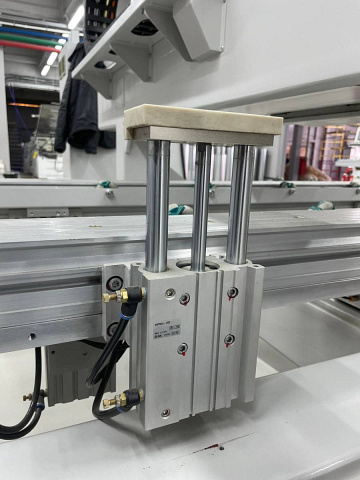

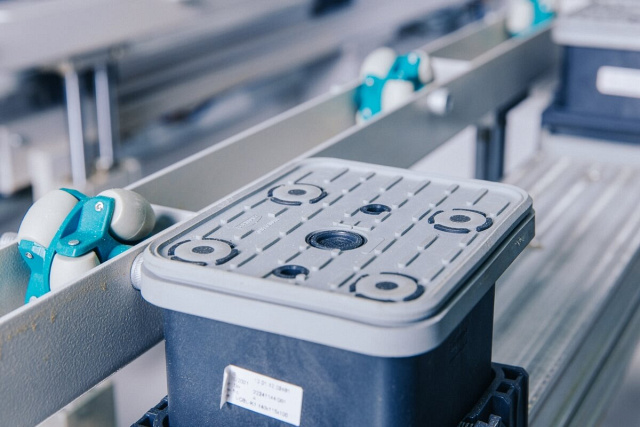

- Вакуумная система удержания дверного полотна

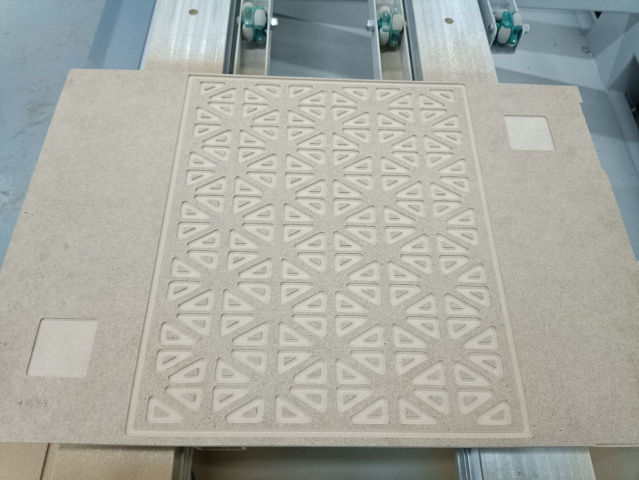

- Автоматическая смена основной фрезы позволяет фрезеровать любые рисунки на пласти
- Тарельчатый магазин на 8 патронов
- Современные комплектующие именитых производителей
- Высокая производительность при максимальных возможностях
Модель
DOOR Сoncept
Длина, мм
500 - 2800
Ширина, мм
500 - 1300
Толщина, мм
20 - 70
Размер зоны обработки, мм
2800 x 1300
Тип рабочего стола

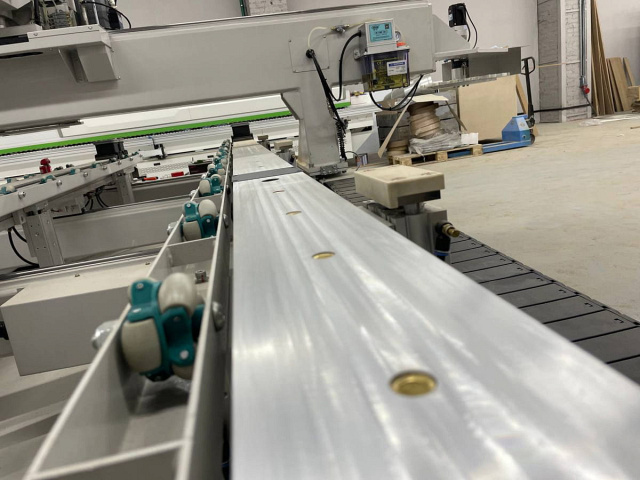

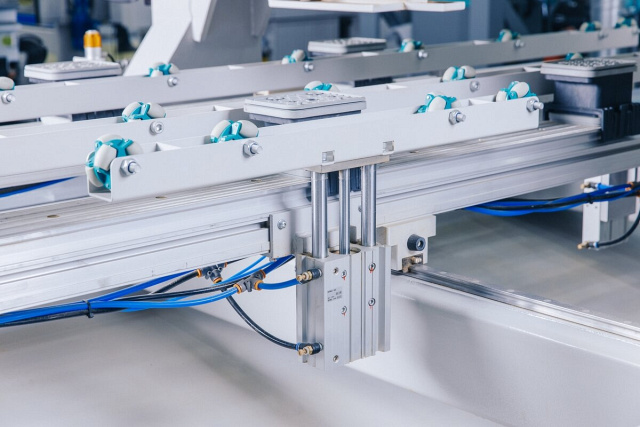

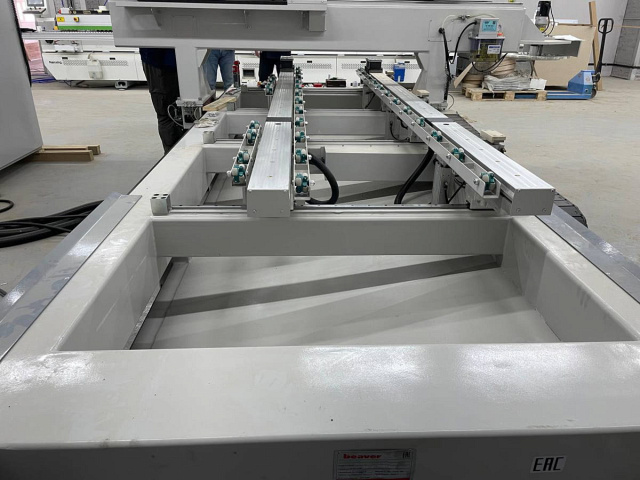

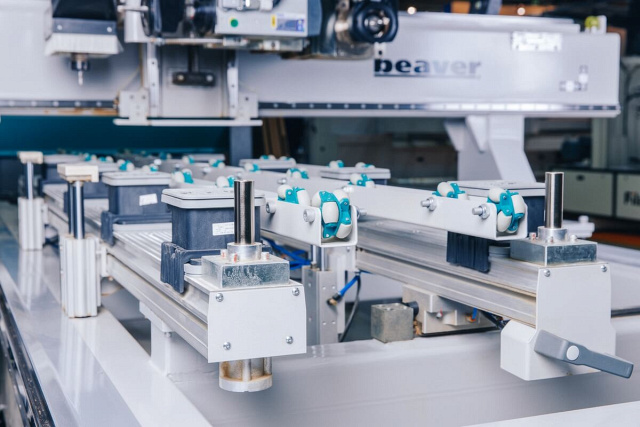

Система перемещающихся траверс Schmalz
Тип передачи по осям X, Y
Шестерня-рейка (косозубая)
Тип передачи по оси Z
ШВП

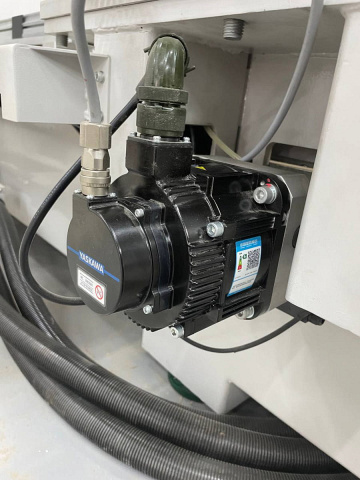

Тип электродвигателей

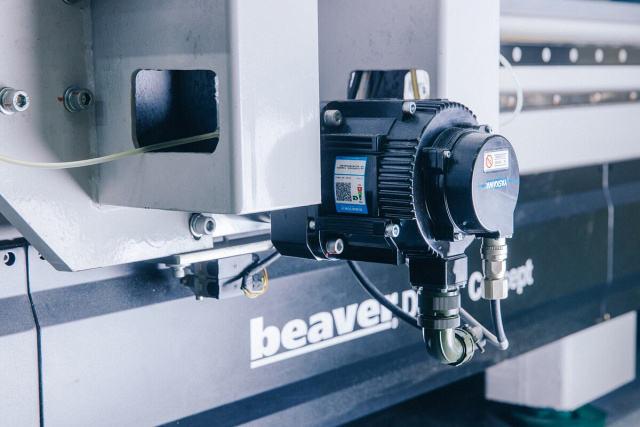

Серводвигатели Yaskawa
Тип смены инструмента
автоматическая
Мощность, кВт
6 - 9
Частота вращения, об/мин
0 - 24 000
Инструментальный патрон
ISO30 (Цанга ER32)
Количество траверс, шт.
2
Количество вакуумных подушек, шт.
8
Количество мест в магазине, шт.
8
Тип датчика калибровки инструмента
Автоматический
Общая мощность, кВт
37
Скорость холостого хода по осям X / Y / Z, м/мин
60 / 60 / 15

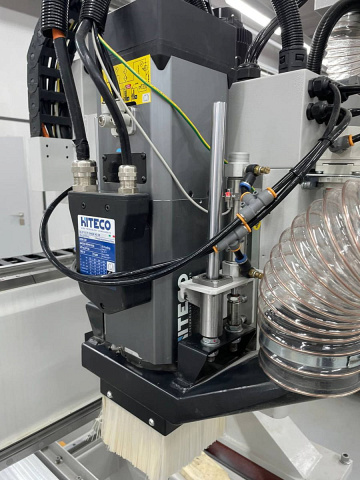

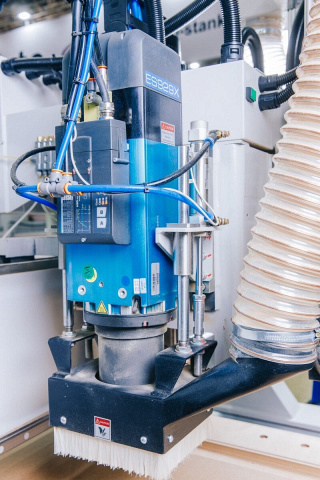

Мощность шпинделя вертикального, кВт
9

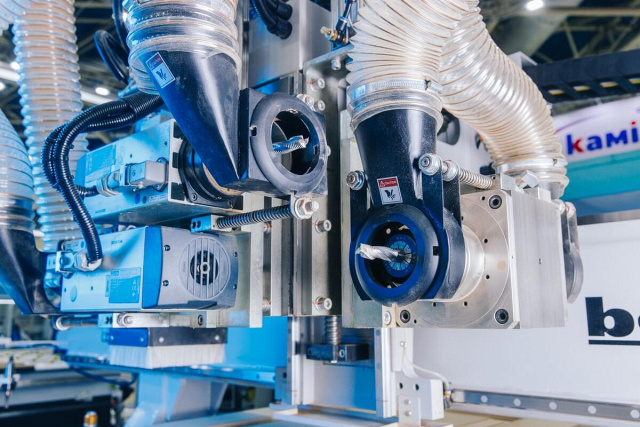

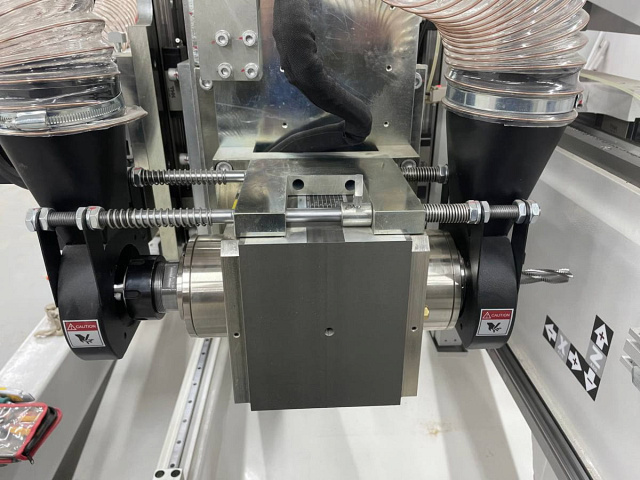

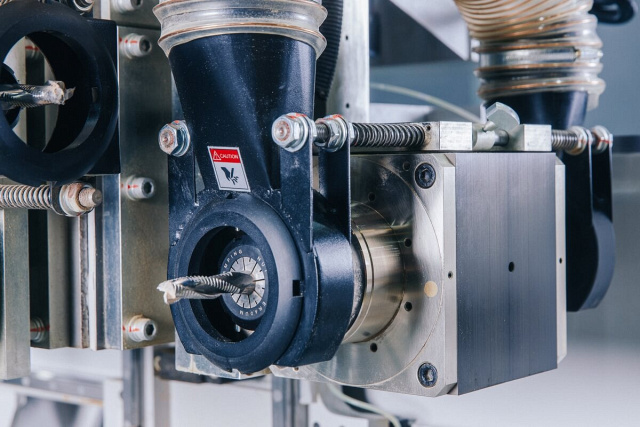

Мощность шпинделя по оси X, кВт
6
Мощность шпинделя по оси Y, кВт
7,5
Система управления
SYNTEC
Тип инструментального магазина
Тарельчатый на портале
Мощность вакуумного насоса, кВт
4
Производительность вакуумного насоса, м³/ч
160
Напряжение, В
380
Частота тока, Гц
50
Длина, мм
5120
Ширина, мм
2270
Высота, мм
2360
Вес брутто, кг
4000
