Высокоскоростной автоматический торцовочный станок с функцией оптимизации Cursal. Модель TRV2700EB

Высокоскоростной автоматический торцовочный станок с функцией оптимизации Cursal. Модель TRV2700EB
Высокоскоростной автоматический торцовочный станок с функцией оптимизации Cursal. Модель TRV2700EB
  • Производитель: Cursal

    Страна: Италия

  • Торцевание: с оптимизацией

    Тип подачи: проходной

    Макс. скорость подачи: 300 м/мин

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Оборудование
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Высокоскоростная линия оптимизации предназначена для автоматической вырезки дефектов (сучков, смоляных карманов и т.п.) из обрезных досок и/или торцовки заготовок в заданный размер. Позволяет оптимизировать раскрой пиломатериала с соответствующей сортировкой деталей по группам в соответствии с заданными типоразмерами. Увеличивает полезный выход готовой продукции.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется в составе производственной линии на предприятиях и в цехах специализирующихся на выпуске столярных изделий, погонажа, клееных изделий из древесины для домостроения. Оптимизации раскроя и сортировка досок, при соответствующей интеграции линии, позволяет значительно повысить производительность линии сращивания, продольных фрезерных станков и др.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:

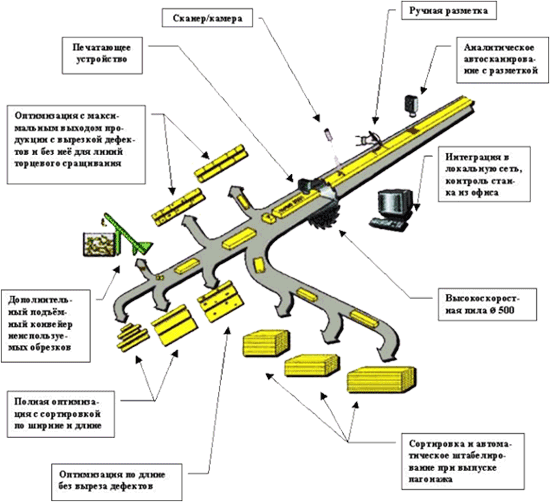

ПРИНЦИП РАБОТЫ ЛИНИИ:
(возможные варианты организации потока)

Линия оптимизации TRV 2700EB 500 Италия, Принцип работы линии. Возможные варианты организации потока

Линия, самостоятельно анализируя и принимая решения, на высокой скорости наиболее рационально и точно распиливает заготовки на детали, вырезая или ориентируя дефектные места, с учетом требуемых задач и параметров, при минимальном участии оператора. Также машина сама сортирует выходящие детали по нескольким группам, согласно заданной программе. На этой линии возможна полная оптимизация, с вырезкой отмеченных оператором дефектов, или же без их удаления с максимальным полезным выходом, даже при использовании заготовок разной длины.



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Линии оптимизации CURSAL известны, как одни из самых надежных, производительных, безопасных и наиболее функциональных производственных систем из существующих на европейском и международном рынке;
  • Высокоскоростная линия оптимизации TRV 2700EB 500 является наиболее производительной в новой серии оборудования, основанной на принципиально новых технических решениях для станков автоматического оптимизированного раскроя.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Линия оптимизации TRV 2700EB 500 Италия, Разметочный стол. Загрузочный коонвейер

РАЗМЕТОЧНЫЙ СТОЛ / ЗАГРУЗОЧНЫЙ КОНВЕЙЕР

Подача заготовок осуществляется несколькими цепями, установленными в плоскости стола устройства. Цепные направляющие расположены более плотно со стороны торцовочного станка, что позволяет уверенно работать с заготовками разной длины. За счет дополнительной панели возможна разметки и укладка заготовок с торца, а так же это позволяет независимо работать двум работникам, не мешая друг другу.

Линия оптимизации TRV 2700EB 500 Италия, Лазерный сканер

ЛАЗЕРНЫЙ СКАНЕР

Выполняет сканирование меток на заготовках, позволяющее формирование программы оптимизированного раскроя. Метки наносятся специальными люминесцентными мелками. Ими можно обозначать не только дефектные отрезки заготовки, но и общее качество древесины (до 5 сортов).

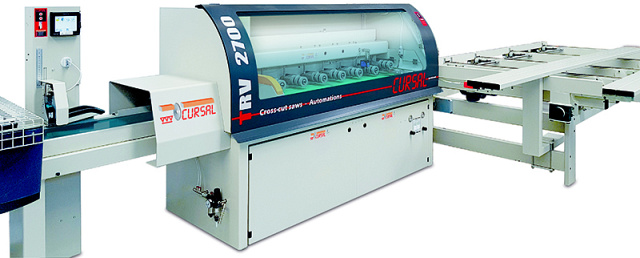

Линия оптимизации TRV 2700EB 500 Италия, Торцовочный станок

ТОРЦОВОЧНЫЙ СТАНОК

Подача на торцовочном станке приводится в действие с помощью бесщеточных двигателей, управляемых через ЧПУ. Скорость ограничивается автоматически до 2/3 от максимальной, что значительно увеличивает надежность и ресурс станка. Высокая скорость резания (от 0,01 до 0,5 сек) обусловлена не только мощностью пилы, но и системой быстрого высвобождения пильного диска с антистопорным устройством.

Линия оптимизации TRV 2700EB 500 Италия, Сортировочно-загрузочный конвейер

СОРТИРОВОЧНО-РАЗГРУЗОЧНЫЙ КОНВЕЙЕР

Сортировочно-разгрузочный конвейер оснащается бесконтактными и высокоскоростными пневматическими выталкивателями. Бесконтактный выталкиватель просто сдувает детали с конвейера и обычно используется в отношении обрезков, которые впоследствии могут быть сращены по длине. Сортировка по ширине, длине и сорту происходит путем сталкивания на заданные разгрузочные столы/контейнеры соответствующих деталей. Вырезанные дефектные отрезки игнорируются выталкивателями и отправляются в отдельный контейнер на конце конвейера.

Линия оптимизации TRV 2700EB 500 Италия, эксклюзивное программное обеспечение made in cursal

ЭКСКЛЮЗИВНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ "MADE IN CURSAL"

Самостоятельно разработанное в компании CURSAL уникальное программное обеспечение - комплексная система оптимизации раскроя. В ней используются не универсальные программы, а специально разработанные для этого оборудования, поэтому не могут быть подвержены действиям вирусов или каким-либо системным сбоям. Тем не менее, интерфейсная программа позволяет обмениваться данными с распространенными стандартными офисными приложениями типа MS Excel. Управляющий промышленный компьютер (ЧПУ) не только легко интегрировать в общую локальную сеть предприятия, но и удаленно контролировать через модем. Обмен данными возможен и через порт USB.

ДИНАМИЧНАЯ РАБОТА ПРИВОДНЫХ КОНВЕЙЕРОВ С ЧП УПРАВЛЕНИЕМ
СИСТЕМА БЫСТРОГО ОСВОБОЖДЕНИЯ ПИЛЬНОГО ДИСКА
АВТОМАТИЧЕСКОЕ ОГРАНИЧЕНИЕ СКОРОСТИ ПОДАЧИ ДЛЯ УМЕНЬШЕНИЯ ИЗНОСА МЕХАНИЗМОВ СТАНКА
ПНЕВМАТИЧЕСКИЕ ПРИЖИМНЫЕ РОЛИКИ, РЕГУЛИРУЕМЫЕ ПО ВЫСОТЕ
ДО 9-ТИ УСТАНАВЛИВАЕМЫХ ЗНАЧЕНИЙ ШИРИНЫ ДЕТАЛИ, ПОЗВОЛЯЕТ ВЫБРАТЬ РЕЖИМ РАБОТЫ ПИЛЫ
ДО 5-ТИ РАЗЛИЧАЕМЫХ ТИПОВ КАЧЕСТВА В РУЧНОМ РЕЖИМЕ РАЗМЕТКИ (ДО 16-ТИ, ПРИ АВТОМАТИЧЕСКОМ СКАНИРОВАНИИ)
РАЗЛИЧНЫЕ ТИПЫ ОПТИМИЗАЦИИ: ПО КАЧЕСТВУ, ОТХОДАМ И КОЛИЧЕСТВУ
ПРИМЕНЕНИЕ, КАК ДИНАМИЧЕСКИХ ВЫТАЛКИВАТЕЛЕЙ, ТАК И БЕСКОНТАКТНЫХ
ВОЗМОЖНОСТЬ ОБМЕНА ДАННЫМИ С ВНЕШНИМИ ПРОГРАММАМИ И КОНТРОЛЯ РАБОТЫ СТАНКА ИЗ ОФИСА
ГИБКОЕ ПО РАСШИРЯЕТ СТАНДАРТНЫЕ ВОЗМОЖНОСТИ СОРТИРОВКИ И ОПТИМИЗАЦИИ РАСКРОЯ
НАДЕЖНАЯ И УСТОЙЧИВАЯ КОНСТРУКЦИЯ, СПРОЕКТИРОВАННАЯ С УЧЕТОМ МЕЛЬЧАЙШИХ ДЕТАЛЕЙ
КОМПОНЕНТЫ СТАНКА ПРОХОДЯТ 12-МЕСЯЧНУЮ ПРОВЕРКУ



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Линия оптимизации TRV 2700EB 500 Италия, налитический сканер wood-eye

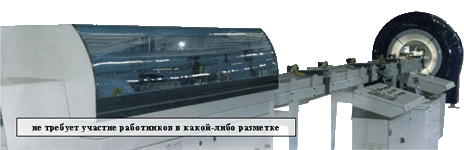

АНАЛИТИЧЕСКИЙ СКАНЕР WOOD-EYE®

Полностью автоматический специальный оптический сканер WoodEye® проверяет заготовки со всех четырех сторон. Не только самостоятельно отмечает дефектные участки, но и производит глубокий анализ древесины, с маркировкой заготовки по 16-ти типам качества. При включении в линию, значительно увеличивает производительность и качество раскроя. Полезен при ограниченном фонде зарплаты на предприятии, так как исключает до 8 работников из списка необходимого персонала при высоких скоростях.

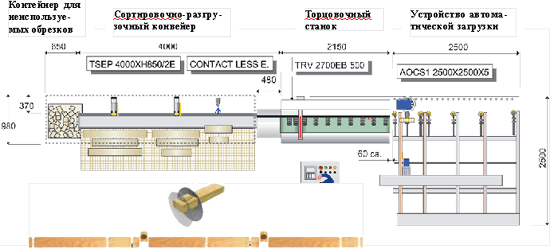

СХЕМА ЛИНИИ ОПТИМИЗАЦИИ:

Линия оптимизации TRV 2700EB 500 Италия, Схема линии оптимизации



ДИАГРАММА ВОЗМОЖНЫХ РАЗМЕРОВ СЕЧЕНИЯ ЗАГОТОВКИ:

Максимальные размеры поперечного сечения распиливаемых заготовок должны соответствовать следующим ограничениям:

 Линия оптимизации TRV 2700EB 500 Италия, Диаграмма возможных значений сечения заготовки

  • Достаточное перекрытие рабочей зоной диска (см. диаграмму)
  • Максимальное сечение: 13 000 мм²
  • Максимальный размер:
     Высота заготовки по направляющей - 70 мм;
     Высота заготовки по центру пилы - 125 мм;
     Ширина по основанию, до - 280 мм.

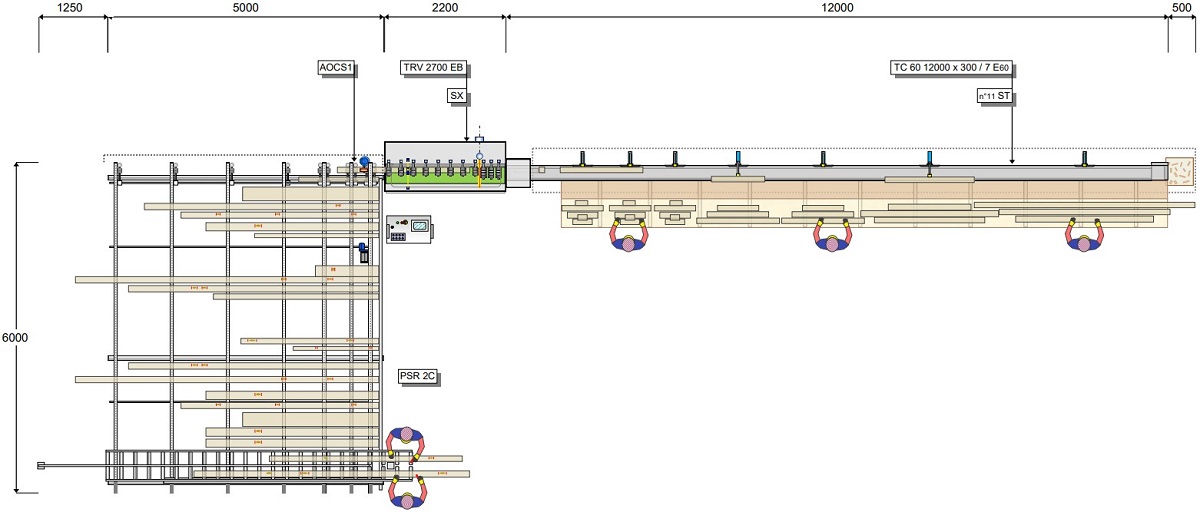

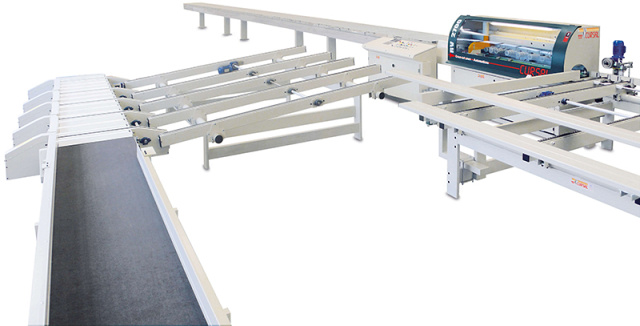

ПРИМЕР УСТАНОВКИ:

Линия оптимизации TRV 2700EB 500 Италия, Пример установки



Линия оптимизации TRV 2700EB 500 Италия, вакуумная автоматическая система загрузки

ВАКУУМНАЯ АВТОМАТИЧЕСКАЯ СИСТЕМА ЗАГРУЗКИ

Специальные вакуумные держатели позволяют захватывать заготовки непосредственно за их поверхность. Это актуально, когда нужно организовать поуровневую погрузку и разгрузку необработанных заготовок, прямо со штабеля. Разная длина не позволяет производительно захватывать и транспортировать сразу несколько заготовок другими механическими способами. Все процессы согласуются с работой всей линии через ЧПУ. Участие персонала ограничивается только в доставкой штабелей заготовок в зону загрузки.

Линия оптимизации TRV 2700EB 500 Италия, устройство автоматической выгрузки и укладки заготовок в штабель

УСТРОЙСТВО АВТОМАТИЧЕСКОЙ ВЫГРУЗКИ И УКЛАДКИ ЗАГОТОВОК В ШТАБЕЛЬ

Роботизированная система выгрузки имеет 2 манипулятора, которые надежно захватывают обработанные детали с разгрузочного стола и укладывают их в штабель одним уровнем. Устройство управляется посредством ЧПУ и согласно программе последовательно работает со всеми установленными на линии столами разгрузки и укладывает детали по указанным штабелям. Может работать, как с единичными деталями, так и с целыми пакетами. Исключает участие человека и полностью формирует готовые к транспортировке штабели деталей.

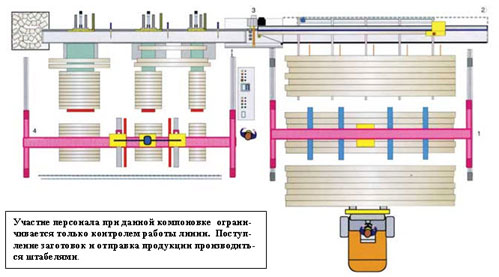

ВОЗМОЖНЫЙ ВАРИАНТ ОРГАНИЗАЦИИ РАБОТЫ ЛИНИИ:
(при использовании систем автоматической загрузки и разгрузки)

Линия оптимизации TRV 2700EB 500 Италия, возможный вариант организации работы линии

Линия оптимизации TRV 2700EB 500 Италия, сверлильный узел

СВЕРЛИЛЬНЫЙ УЗЕЛ

Управляемый ЧПУ сверлильный узел, при установке на торцовочный станок непосредственно перед пилой, позволяет окончательно обрабатывать заготовки при производстве деревянной тары.

Линия оптимизации TRV 2700EB 500 Италия, подъёмный транспортер

ПОДЪЁМНЫЙ ТРАНСПОРТЕР

Дополнительный транспортер позволяет загружать необходимые детали/обрезки (чаще, это дефектные обрезки) в высокий контейнер. Транспортирование с подъёмом осуществляется под углом 45°. Подающая лента защищена от реверсивного движения специальным механизмом. Установлен датчик переполнения контейнера.

Линия оптимизации TRV 2700EB 500 Италия, бесконтактный измеритель влажности древесины

БЕСКОНТАКТНЫЙ ИЗМЕРИТЕЛЬ ВЛАЖНОСТИ ДРЕВЕСИНЫ

Сертифицированный прибор для бесконтактного измерения влажности древесины легко устанавливается в линию. Благодаря проходному способу измерения осуществляет контроль всех, а не выборочных входящих заготовок. Дополняет автоматическую оценку древесины для наилучшей оптимизации по качеству.

Линия оптимизации TRV 2700EB 500 Италия, автоматичекое печатующее устройство

АВТОМАТИЧЕКОЕ ПЕЧАТУЮЩЕЕ УСТРОЙСТВО

Печать производиться с помощью специального струйного принтера с высоким разрешением. Используется для нанесения информации на поверхность изделия (например: значение длины, код изделия и др.). Таким способом можно классифицировать детали при дальнейшем использовании на полуавтоматических станках. Печатающая головка и высокоточная механика принтера снабжены устройством очистки и антиударной системой.

Модель

TRV2700EB

Ширина обрабатываемых заготовок в интервале рабочего сечения

Минимальная, мм 30
Максимальная, мм 280

Высота обрабатываемых заготовок в интервале рабочего сечения

Минимальная, мм 5
Максимальная, мм 85

Рабочее сечение заготовок

Минимальное, мм² 200
Максимальное, мм² 13 000

Длина возможных отрезков доски*, мм

20 - 3000

Скорость обработки, при сечении заготовки 2500 мм²

При длине детали 100 мм, резов/мин 190
При длине детали 250 мм, резов/мин 157
При длине детали 500 мм, резов/мин 131
При длине детали 1000 мм, резов/мин 99

Максимальная скорость подачи, м/мин

300

Диаметр пилы х Посадочное отверстие пилы, мм

500 х 35

Время резания, сек

0,01 - 0,5

Установленная мощность, кВт

9,2

Средний допуск позиционирования

Заготовки до 1 метра, мм + 0,7
Заготовки больше 1 метра, % + 1

Минимальная длина последнего отрезка (полезного), мм

180

Линейная скорость режущей поверхности до, м/с

85

Расход воздуха, л/мин

350

Давление воздуха мин, атм.

7

Диаметр аспирационной трубы, мм

140

Уровень шума не более, дБ

80

Габаритные размеры (станка без подачи и выгрузки):
Длина, мм

2700

Ширина, мм

900

Высота, мм

1500

Вес, кг

950

Устройство автоматической загрузки

(возможны изменения технических параметров по согласованию с заказчиком)

Скорость поперечной подачи, м/мин

38

Скорость продольной (выходной) подачи, м/мин

60

Допустимая нагрузка, кг/м

50

Ширина заготовок

Минимальная, мм 40
Максимальная, мм 200

Высота заготовок

Минимальная, мм 10
Максимальная, мм 75

Длина  заготовок

Минимальная, мм 500
Максимальная, мм 2800

Установленная мощность, кВт

1,5

Габариты устройства, мм

2500 х 2500

Сортировочно-разгрузочный конвейер

(возможны изменения технических параметров по согласованию с заказчиком)

Количество выталкивателей, шт.

3

Количество каналов сортировки

4

Скорость транспортера, м/мин

130

Длина выталкиваемых заготовок

Минимальная, мм 200
Максимальная, мм 3000
Ширина выталкиваемых заготовок
Минимальная, мм 30
Максимальная, мм 200

Габаритные размеры (конвейера):

Длина, мм

4700

Ширина, мм

800

Высота, мм

1050
