Россия
Макс. длина панели: 7500 мм
Макс. высота панели: 3300 мм
Макс. толщина панели: 260 мм
Конструкция стола: раздвижная с электромеханическим приводом
Вес: 4000 кг
• Раздвижная конструкция стола с электромеханическим приводом позволяет легко отрегулировать его под нужную ширину изготавливаемой рамы (каркаса)
• Удобная упорно-зажимная система для установки и закрепления элементов
• Каретки с гвоздевыми пистолетами 2 шт. (по 1 шт. с каждой стороны)
• Механизм быстрой настройки высоты расположения пистолетов
• Автоматическое опускание разгрузочных роликовых направляющих не мешает установке собираемых элементов
НАЗНАЧЕНИЕ:

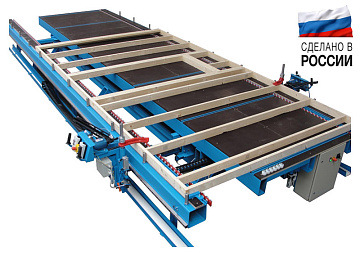

Монтажный стол MS-7,5 предназначен для сборки деревянных рам, используемых в качестве каркаса для последующей обшивки домостроительных панелей длиной до 7,5 м.
ОБЛАСТЬ ПРИМЕНЕНИЯ:

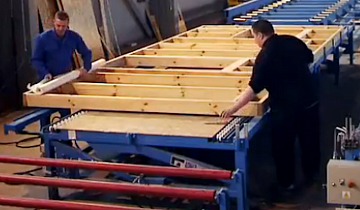

Применяется на комплексных домостроительных предприятиях при изготовлении крупных внешних и внутренних домовых панелей. Обычно устанавливается как элемент высокопроизводительной линии.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМЫ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | КОНСТРУКЦИЯ СТОЛА Стол состоит из подвижной и неподвижной частей. Раздвижная часть приводится в действие редукторным двигателем, установленным по центру общего для обоих приводных роликов составного вала, чем достигается синхронная угловая скорость их вращения и параллельность двух основных частей стола. Таким образом, стол легко раздвигается под требуемую ширину панели. Разгрузочные ролики установлены на каждой части стола едиными направляющими, которые опускаются при сборке и поднимаются для разгрузки. |
| | СКОБОЗАБИВНЫЕ СУППОРТА По обеим сторонам стола расположены два, перемещаемые вручную по направляющим, суппорта с установленными на них скобозабивными пистолетами. На каждом суппорте закреплено по одному пистолету. Это позволяет оператору быстрее скреплять каркас по периметру. |
| | ЭЛЕКТРОШКАФ Электрошкаф вынесен отдельно. |
| | БАЗИРОВАНИЕ УГЛОВ КАРКАСА С 2 сторон при помощи перемещаемых упоров и вертикальных металлических пальцев. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
| Сварная конструкция L = 8000 мм | |
| Неподвижный стол и подвижное крыло, перемещение по зубчатой рейке | |
| Позиционируемые упоры | |
| Точный профиль на двух сторонах по всей длине стола с торцевыми упорами | |
| Линейные направляющие для кареток с гвоздевыми пистолетами | |
| Каретки с гвоздевыми пистолетами 2 шт. (по 1 шт. с каждой стороны) | |
| Механизм регулировки высоты расположения пистолета | |
| Сжатый воздух подведён к каждому ручному пистолету | |
| Гвоздевой пистолет (1 шт.) с пневматическим включением (1 шт. на каждой каретке) | |
| Шаблон для установки прямого угла панели | |
| Выталкиватели - 2 шт. (по 1 шт. на каждой стороне стола) для перемещения каркаса панели на столе | |
| Распределитель, узел подготовки воздуха и остальная проводка находятся на станке |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
| Компрессор | |
| Дополнительные пневмопистолеты | |
| Длина стола для панелей длинной: 5,5; 10,5; 12,5 м |
