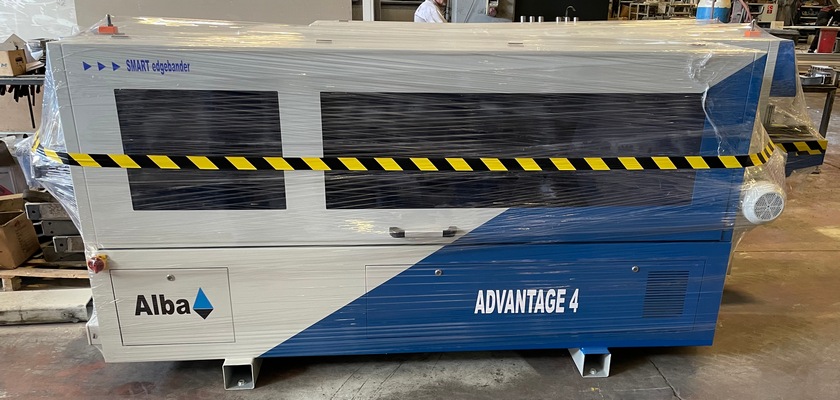

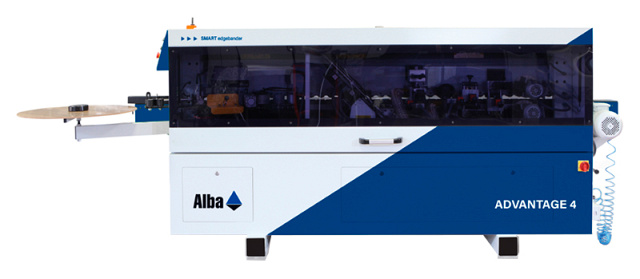

Автоматический кромкооблицовочный станок Alba Advantage 4

Автоматический кромкооблицовочный станок Alba Advantage 4

Нет в наличии
Автоматический кромкооблицовочный станок Filato OPTIMA 264

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Сервис: по всей РФ за 24 часа

Гарантия: 12 месяцев

Самая большая

Италия

Толщина кромочного материала

0,4 - 3 мм
Скорость подачи

10 м/мин
Толщина детали

8 - 42 мм
Общая мощность

5,27 кВт
Вес

850 кг

Преимущества

Механическая цифровая индикация
Протяжной ролик для автоматической загрузки
Экран дисплея отображает настройки и рабочие параметры
Простое и понятное включение всех узлов станка
Отображение и настройка температуры клеевой ванны

Модель

Advantage 4

Скорость подачи, м/мин

Мощность двигателя подачи, кВт

1,1

Толщина кромочного материала, мм

0,4 - 3

Толщина детали, мм

8 - 42

Габариты детали (мин.), мм

100 x 100

Пилы торцовки, мм

Ø 100 x 30

Мощность двигателей торцовки, кВт

2 x 0,37

Обороты пил, об/мин

12 000

Фрезы узла снятия свесов кромки, мм

Ø 49; Z4

Мощность двигателей, кВт

2 x 0,55

Обороты, об/мин

12 000

Радиус инструмента, мм

Мощность двигателей полировки, кВт

2 x 0,25

Обороты двигателя, об/мин

3000

Диаметр патрубков, мм

120

Количество патрубков, шт.

Требуемое давление, Бар

6,8

Расход воздуха, л/мин

100

Напряжение, В

380

Общая мощность, кВт

5,27

Длина, мм

3350

Ширина, мм

550

Высота, мм

1120

Вес, кг

850

Назначение

Автоматический кромкооблицовочный станок ALBA ADVANTAGE 4 предназначен для приклеивания кромки прямолинейных щитовых деталей с четырех сторон на клей-расплав

Область применения

Однотраверсный автоматический станок применяется на мебельных предприятиях всех производственных мощностей, является широко универсальным.

Получаемые изделия

Схемы обработки

Подача

Клеевой узел

Пресс группа

Узел 2-х моторной торцовки

Узел фрезерования свесов (чистовой)

Узел радиусной циклевки

Полировальный узел

Конструктивные особенности

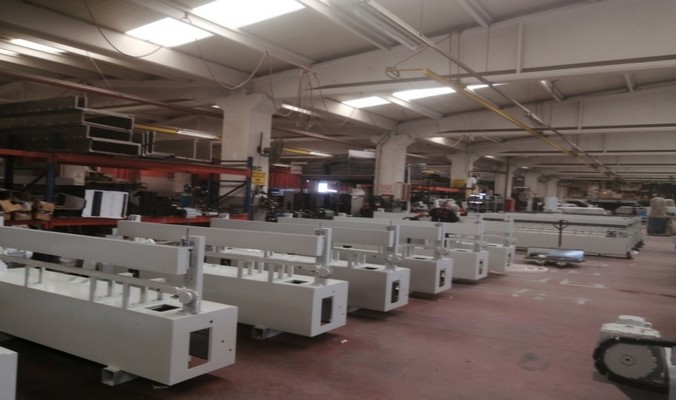

Станина станка изготовлена путем сварки из гнутого стального проката для придания станку максимальной жесткости.
Верхняя стальная прижимная балка с обрезиненными роликами на подшипниках. Прижимная балка со стороны входа снабжена счетчиком (Механическая цифровая индикация).
Обрабатывающие узлы крепятся к горизонтальной балке и обеспечивают высокую точность относительно обрабатываемой детали. Все двигатели на узлах высокочастотные.
По всей длине станок имеет кожух имеющий защитные стекла из поликарбоната для наблюдения за процессом обработки изделия.
Патрубки аспирации для обрабатывающих узлов расположены снизу.
Пуль управления узлами расположен со стороны входа заготовки в станок.

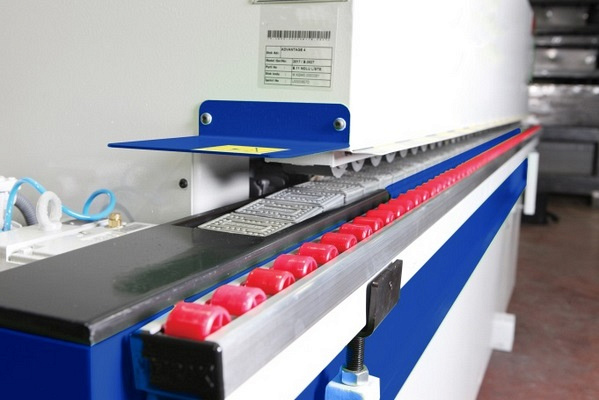

Представляет собой цепь промышленного класса с салазками, покрытыми резиной. Скольжение салазок происходит по двум стальным направляющим, одна из которых плоского, а другая круглого сечения, что обеспечивает высокую устойчивость к боковым нагрузкам.

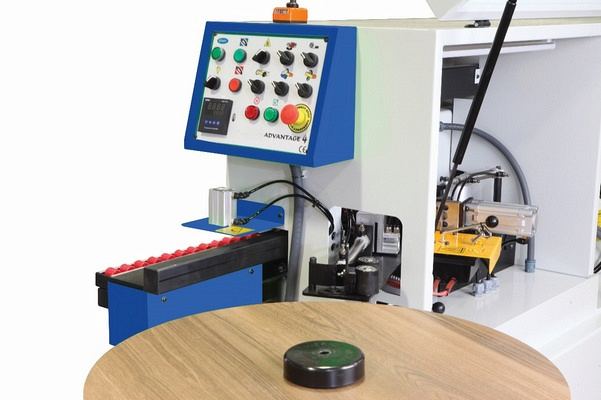

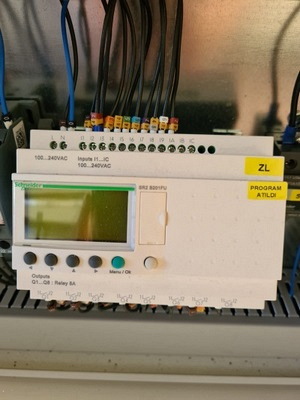

Управление осуществляется с помощью пульта фирмы Alba.

Экран дисплея отображает настройки и рабочие параметры.
Простое и понятное включение всех узлов станка.
Отображение и настройка температуры клеевой ванны.

Автоматическое нанесение кромки в рулонах на торец детали прямоугольных панелей с помощью термоплавкового клея.

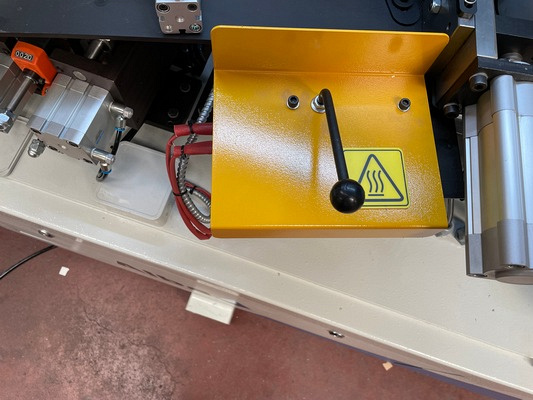

Клеевая ванна:

Независимый двигатель для постоянной рециркуляции и плавления клея;
Клеенаносящий ролик со специальной поверхностью для равномерного распределения клея;
Цифровая терморегулировка клея для контроля температуры.

Технические данные:

Мощность: 0,18 кВт;
Время разогрева: 12 - 15 мин.;
Емкость клеевой ванны: 3,5 кг.

Подача кромки:

Протяжной ролик для автоматической загрузки кромки при подаче панели;
Гильотина для автоматического обрезания кромки в рулонах.

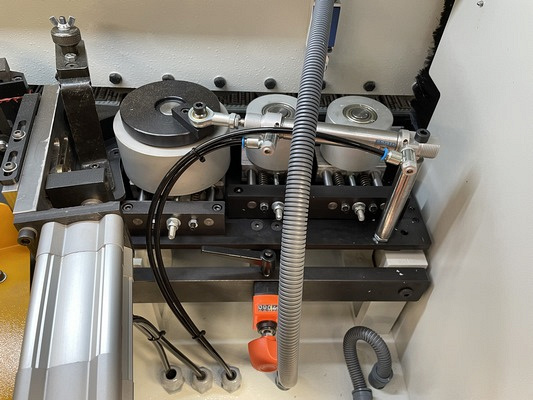

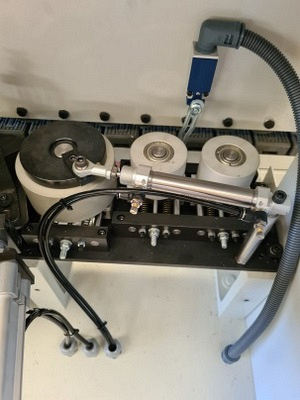

Три не приводных ролика из которых один большого диаметра, что обеспечивает оптимальное прижатие кромки, 2 и 3 ролик конусного типа имеющие противоположность друг другу;
Механическая настройка давления роликов.

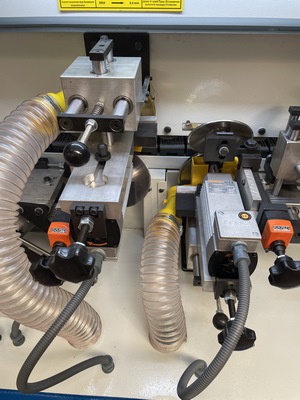

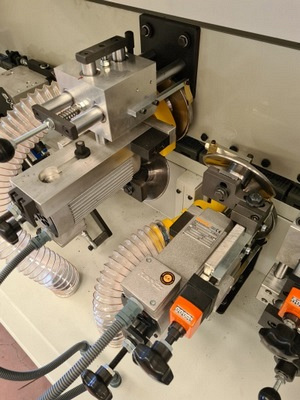

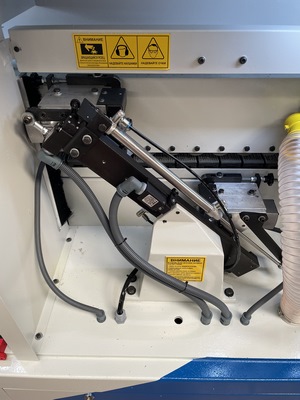

Выполняет отрезание передней и задней свесов кромки;
Установлено 2 высокочастотных двигателя мощность 0,37 кВт;
Скорость вращения: 12 000 об/мин;
2 независимых копира для точного позиционирования инструмента по отношению к обработке.

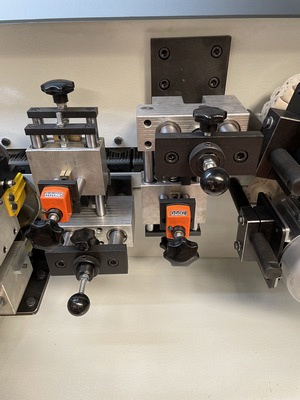

Производит фрезерование верхней и нижней стороны панели для удаления свесов кромки.

2 высокочастотных двигателя;
Аспирационные кожухи для удаления стружки;
Круглые ручки для настройки положения с механическими цифровыми индикаторами;
Ручное отведение узла;
Комплект инструмента используемый(R=2) для обработки: тонкая кромка и радиусная кромка;
Мощность двигателей: 0,55 кВт;
Скорость вращения: 12 000 об/мин.

Узел позволяет удалять волнистость от фрез.

Дисковые копиры для точного позиционирования инструмента к точки обработки;
Круглые ручки для настройки положения с механической цифровой индикацией;
Диаметр инструмента = 2 мм;

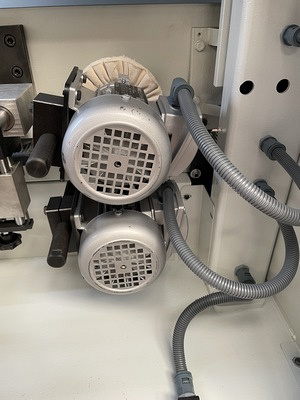

С двумя независимыми двигателями для очистки кромки:

Мощность: 2 x 0,25 кВт;
Скорость вращения: 3000 об/мин.

Входное напряжение 380 В, 50 Гц;

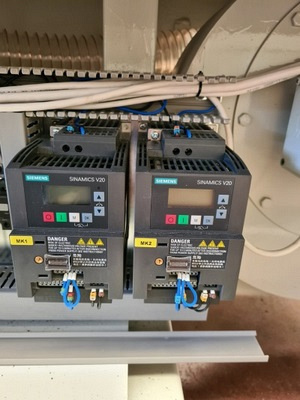

Преобразователь частоты с функцией электро-остановки двигателя от перегрузки;
Тепловое реле и пускатели.
