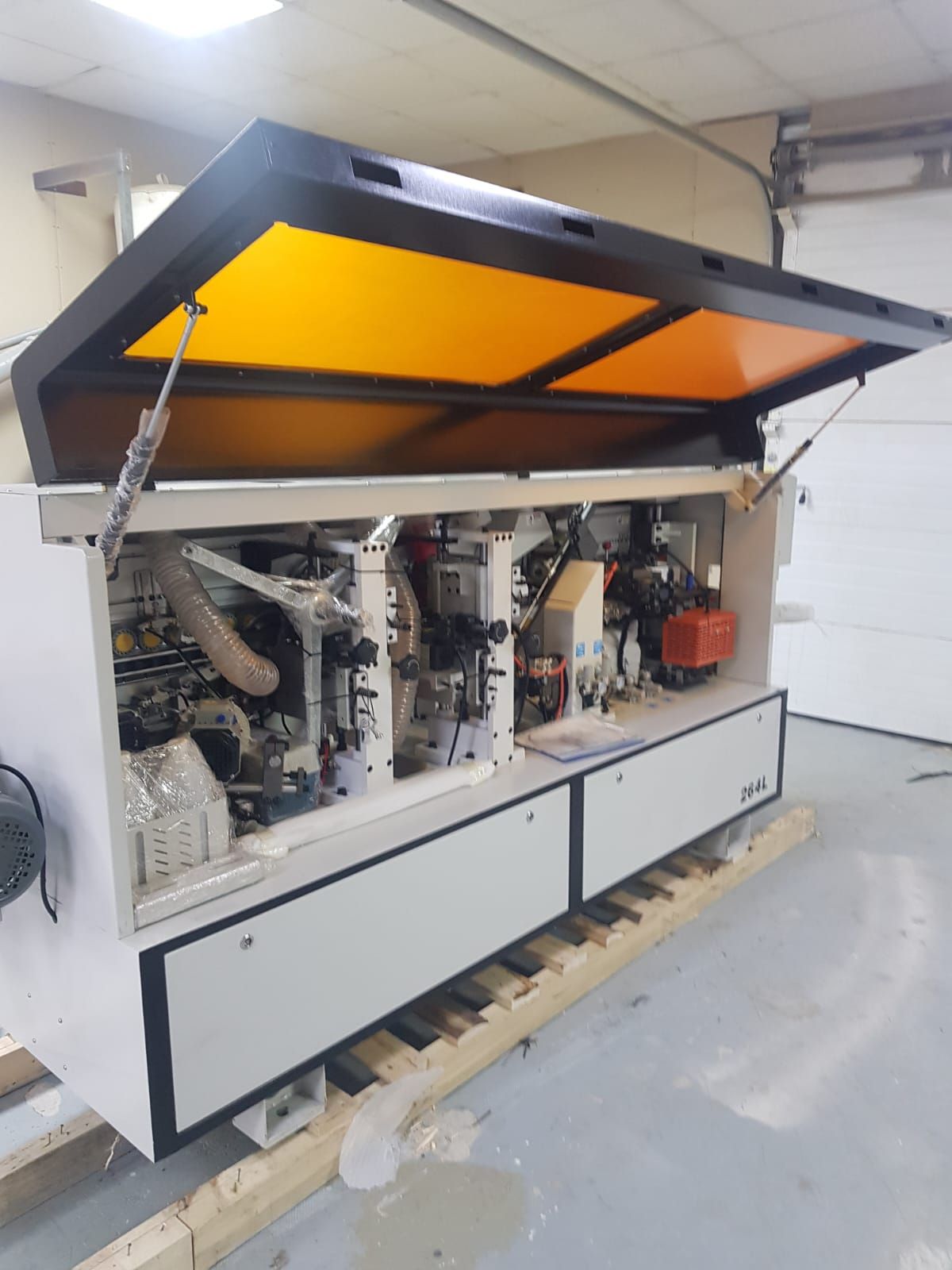

Автоматический кромкооблицовочный станок Filato OPTIMA 264L
-
Толщина кромочного материала0,4 - 3 мм
-
Скорость подачи13 м/мин
-
Толщина детали10 - 50 мм
-
Общая мощность8,1 кВт
-
Вес900 кг
- Автоматическая система измерения толщины заготовки
- Узел торцовки оборудован системой аспирации
- Копиры на узлах большого диаметра

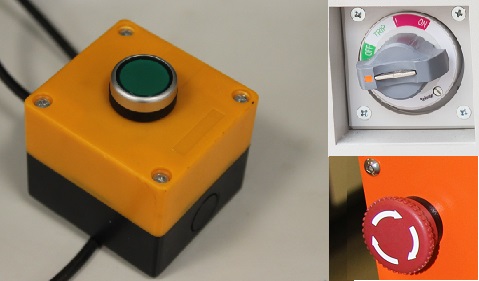

- Выносная кнопка / пульт для настройки станка
- Логический PLC-контролер DELTA
- Система определения интервала подачи заготовки
Автоматический кромкооблицовочный станок Filato OPTIMA 264L предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 2 мм.
Автоматический кромкооблицовочный станок Filato OPTIMA 264L идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).

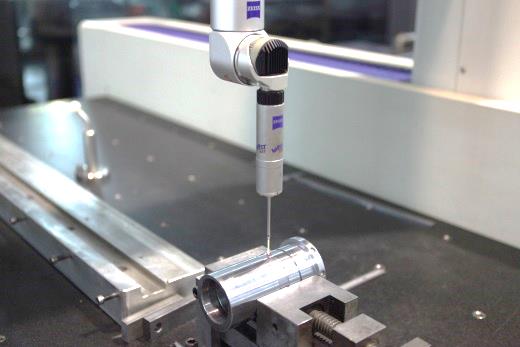

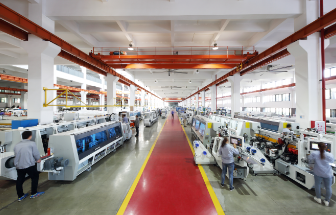

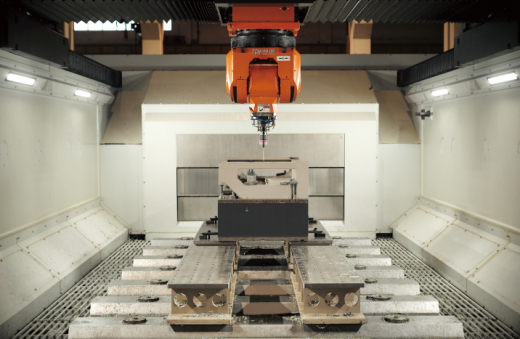

Обработка станины проходит на передовых металлообрабатывающих станках с ЧПУ за одну установку, это дает высокую точность работы узлов на более длительном сроке службы.

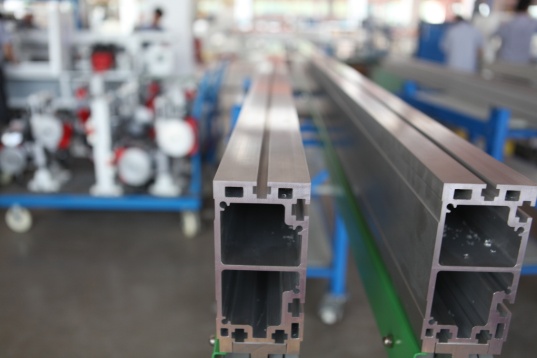

Все элементы конструкции станка, так же проходят абсолютно точную обработку на металлообрабатывающих станках с ЧПУ, японского производства.
- Долговечный и надежная конструкция конвейера.
- Точное перемещение башмаков осуществляется за счет полукруглой направляющей прошедшую специальную термообработку с помощью цепи.
- Износостойкие башмаки в сочетании с резиновыми прижимными роликами обеспечивают точную транспортировку заготовок.

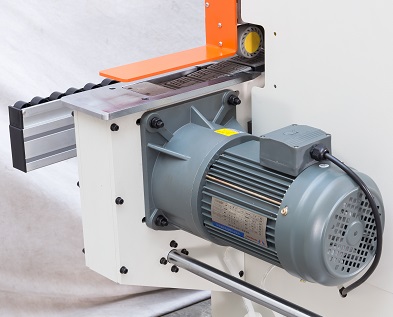

Двигатель подачи конвейера:
- Мощность: 1,5 кВт;
- Частота: 60 Гц;
- Скорость вращения: 1420 об/мин.
Система определения интервала подачи заготовки предназначена для фиксированного расстояния между заготовками для повышения производительности и обеспечения стабильной работы каждого узла.

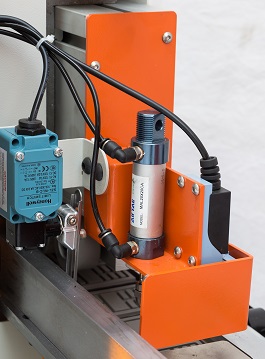

Автоматическая система измерения толщины заготовки, если толщина панели превышает заданную, то станок автоматически останавливается.
2 литые стальные круглые опоры , позволяют выдвинуть поддерживающую раму с направляющими роликами, на 600 мм и за счет этого осуществляется плавное перемещение заготовок больших размеров.
- Плавная подача кромочного материала в зону нанесения клея.
- Традиционный способ добавления клея в клеевой бачок, расположен ниже относительно клее наносящего вала.
- Клеевой бачок имеет тефлоновое покрытие, которое предотвращает пригорание клея к стенкам бачка.
- Бачок предназначен для горячего клей-расплава EVA с емкостью около 4 л.
- Чувствительная регулировка подачи клея толщиной, для того чтобы обеспечить рациональное использование клея.

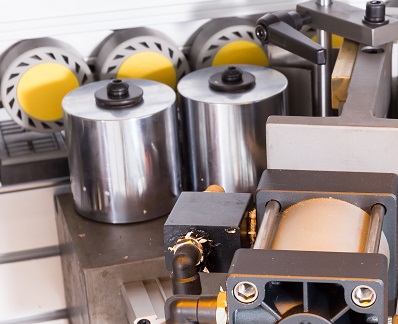

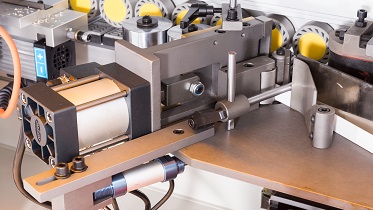

- Состоит из двух до прессовочных роликов обеспечивают, надежную фиксацию кромочного материала на торец заготовки.
- Диаметр до прессовочных роликов 70 мм.
- Контроль с помощью пневматики отдельным пневмоцилиндром на каждый ролик.
- Прижимные ролики подходят для прижатия кромочного материала различной толщины на торец заготовки для минимизации клеевого шва.

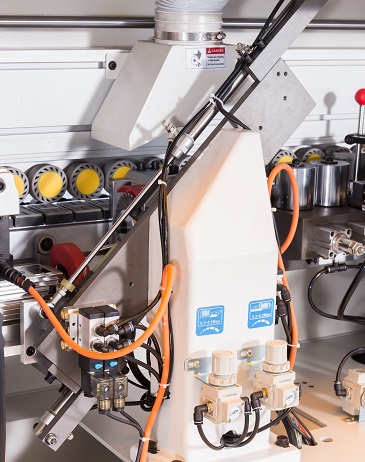

- Линейная направляющая расположена под углом 45°.
- 2 пилы Ø104 х 22 Z30.
- Автоматическая система смазки направляющих.
- Аспирационный кожух для удаления обрезков из рабочей зоны станка.
- Точный контроль осуществляется за счет установленного частотного преобразователя. Это обеспечивает долгий срок службы станка.
2 двигателя:
- Мощность: 0,37 кВт;
- Частота: 200 Гц;
- Скоростью вращения: 12 000 об/мин.

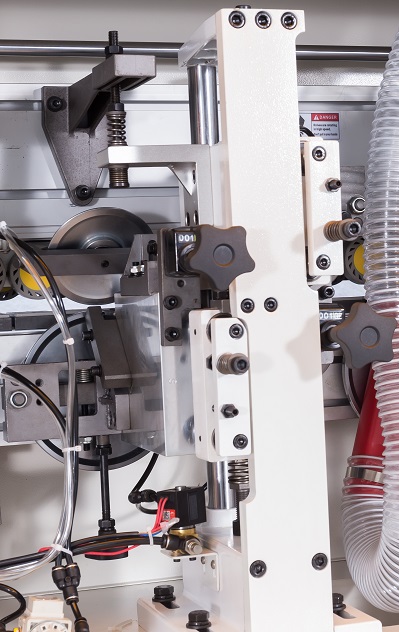

- Служит для фрезерования верхних и нижних свесов заготовки.
- Профессиональное исполнение узла представляет собой единый конструктив, в котором установлены двигатели для слаженной и качественной обработки.
- Круглые копиры большого диаметра для абсолютно точного отслеживания материала.
- Перенастройка на толщину кромочного материала с помощью счетчиков.
- На каждом двигателе установлены фрезы R2.
- Система аспирации эффективно убирает стружку из зоны обработки.
Узел фрезерования свесов 2-двигателя:
- Мощность: 0,75 кВт;
- Частота: 200 Гц;
- Скоростью вращения: 12 000 об/мин.

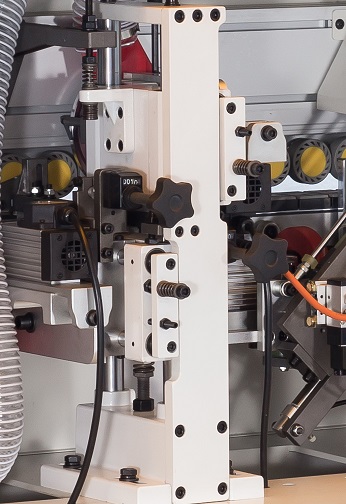

- Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.
- Профессиональное исполнение узла представляет собой единый конструктив, в котором установлены ножевые пластины для слаженной и качественной обработки.
- Точность позиционирования заготовки за счет копиров большого диаметра по плоскости с верху и с низу, а также круглых конусных копиров в торец заготовки.
- Два двухсторонних ножа радиусом R2 (20 x 12 x 2), с охлаждением, путем подачи сжатого воздуха непосредственно на сами ножи в процессе обработки заготовки.
- Регулировка узла на толщину кромочного материала осуществляется с помощью счетчиков.
Узел очищающей жидкости, расположен перед узлом полировки и предназначен для устранения следов клея, потёков, пыли, как на стандартных так и деликатных поверхностях.

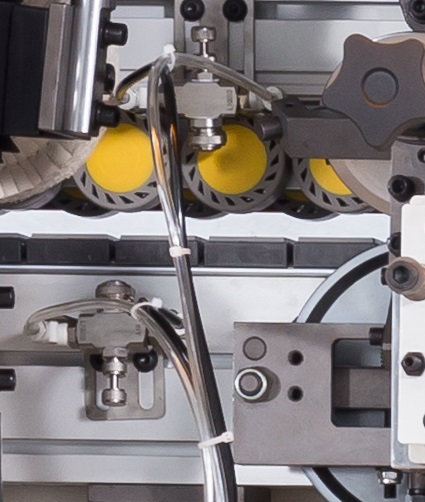

- 2 форсунки одновременно наносят жидкость сверху и снизу заготовки.
- Регулировка подачи необходимого количества жидкости.
- На каждую форсунку отдельная емкость хранения жидкости.
Улучшает качество обработанной детали и обладает антистатическим эффектом.

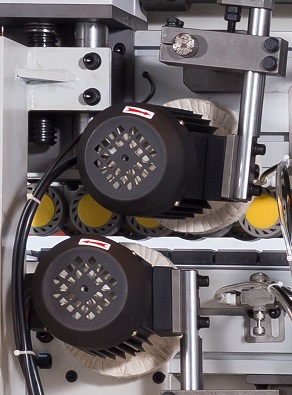

Узел полировки с кругами из двухслойной ткани необходим для финишной обработки кромки. Придает блеск обработанной поверхности, очищает от загрязнений.
- Регулировка положения угла атаки при обработке.
- Обеспечение стабильной работы за счет подключения постоянного питания.
- Диаметр кругов: Ø150 х Ø22.
Оснащен 2-мя двигателями:
- Мощность: 0,37 кВт;
- Частота: 50 Гц;
- Скорость вращения: 1400 об/мин.

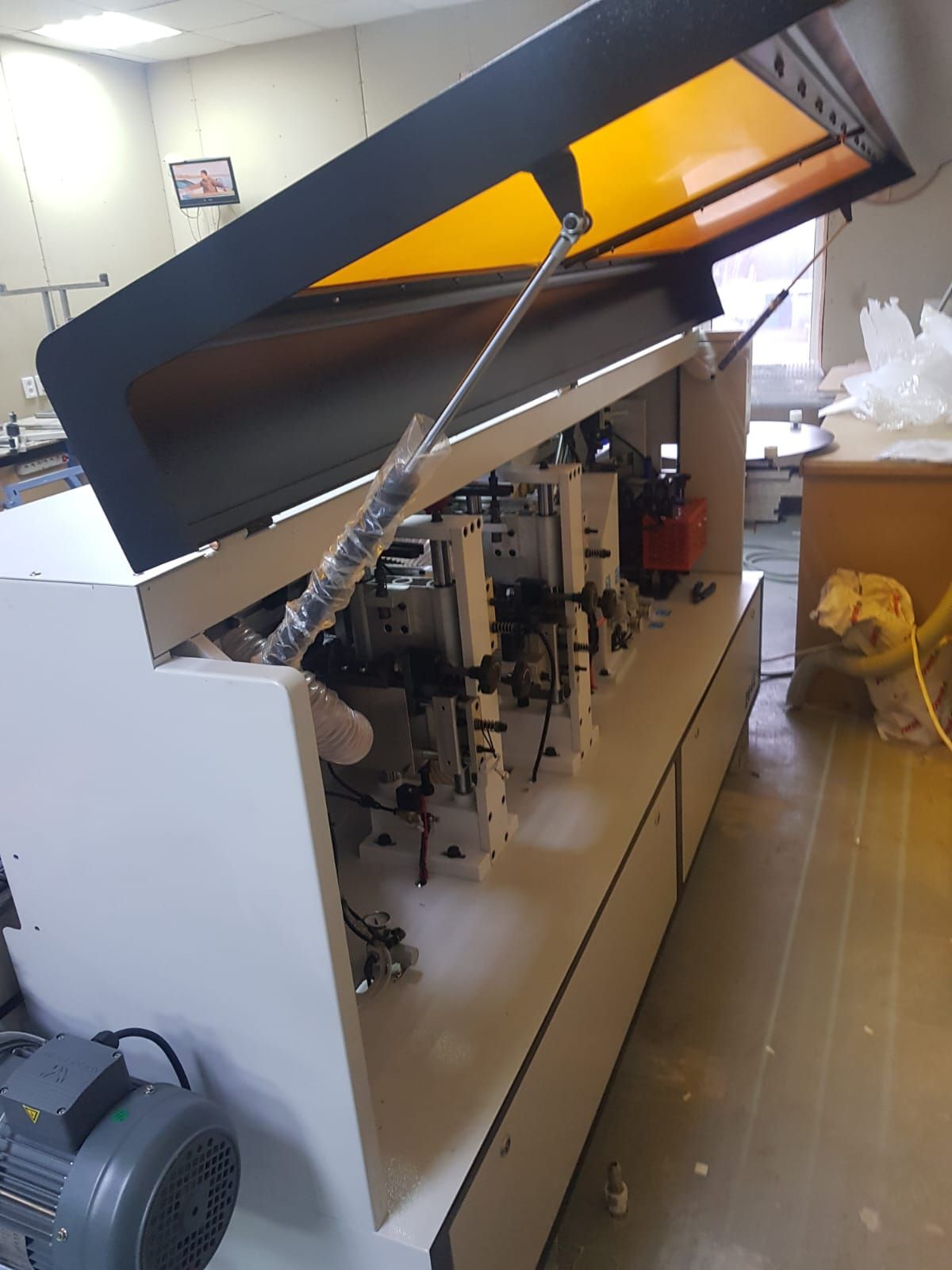

Подсветка внутренней зоны агрегатов станка.
Удобство обслуживания и настройки агрегатов и отслеживания стабильной работы станка.

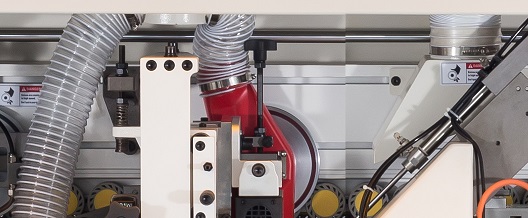

Каждый блок оснащен независимым вытяжным колпаком:
- Узел 2-ух моторной торцовки;
- Узел Фрезерование свесов;
- Система аспирации эффективно убирает стружку из зон обработки и сохраняет чистоту станка.
- Входное напряжение, 380 В, 50 Гц;

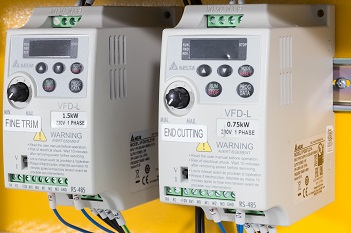

- Преобразователь частоты Delta с функцией электро-остановки двигателя от перегрузки;
- Логический PLC контролер DELTA;
- Тепловое реле и пускатели Schneider Electric;
- Разрешается эксплуатация в диапазоне 0° - 40°;
- Станок автоматически переходит в режим ожидания, когда машина перестает работать в течение определенного периода (в зависимости от времени установки).

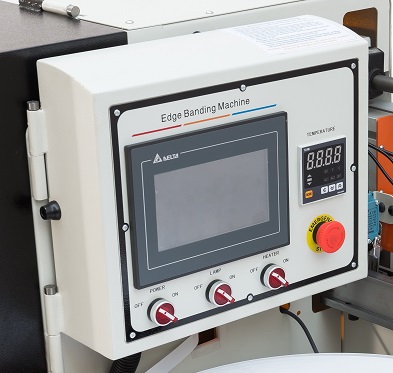

- Отдельно вынесен пульт управления с сенсорным дисплеем Touch SCREEN диагональю 7”.
- Интерфейс работы интуитивно понятен и прост, информация о состоянии машины доступна с первого взгляда.
- Максимальное удобство эксплуатации, и быстрая обучаемость оператора.
- Отображение процессов и диагностической информации.
- Блок установки необходимой температуры.
- Оперативное решение проблем с помощью кода ошибок отображаемые на мониторе пульта управления.
- Для удобства оператора, пульт управления имеет возможность поворота на 90°.
- Клей расплав FOLLMAN 1851 для облицовывания мебельных кромок на основе ЭВА средненаполненный.
- Для приклеивания стандартных материалов (в том числе и цельного дерева) на кромки мебели, на кромкооблицовочных станках.
- Средненаполненный.
- Высокая начальная прочность.
- Высокая адгезия.
- Высокая термостойкость.
- Тонкий клеевой шов.
- Упаковка - 25 кг.
