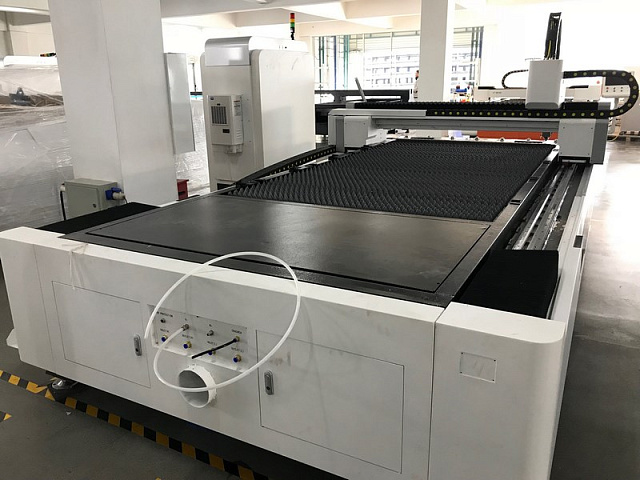

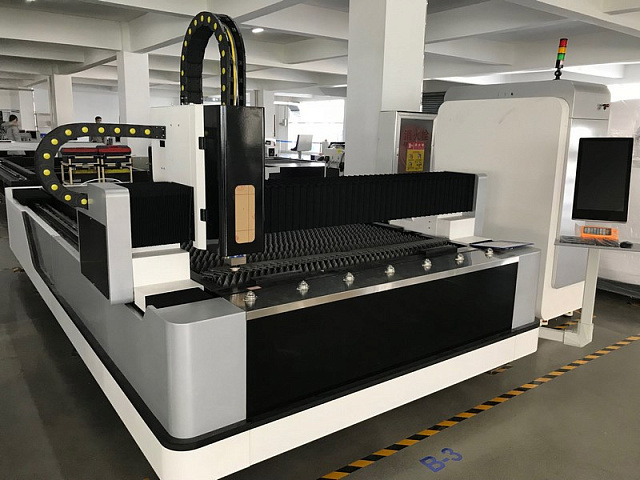

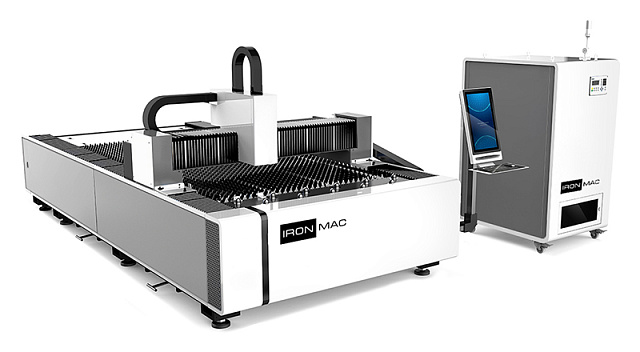

Оптоволоконная установка лазерного раскроя IRONMAC. Модель B

От 3 000 000 р
В лизинг
Общая сумма лизинга3 900 000 Р
Ежемесячный платеж40 000 Р
Первый платеж1 500 000 Р
Срок лизинга60 месяцев
от 40 000 р/мес
Подробнее о доставке
1 $ = 75.76 P
Цена рассчитана по курсу ЦБ РФ на 24.11.2020
Связь с ведущим специалистом
face-company

Перемещение по осям X / Y / Z:

3025 / 1525 / 100 мм

Скорость перемещений портальной системы: 100 м/мин

Ускорение: 1,2 G

Мощность резонатора: 1000 - 2000 Вт

Вес: 3500 кг

Преимущества 3

Установка резонаторов до 3 кВт

Электроника в отдельном вентилируемом шкафу

Работа в 2 смены

ЛИЗИНГ НА СПЕЦИАЛЬНЫХ УСЛОВИЯХ:

Модель IRONMAC B
Авансовый платёж 200 398 ₽ (5%)
12 месяцев удорожание 0%
Ежемесячный платёж 319 329 ₽ (с учётом НДС)
Экономия по налогу на прибыль 672 057 ₽
Общая сумма договора 4 032 346 ₽

НАЗНАЧЕНИЕ:

Модель B - модель линейки IRONMAC c рабочей зоной от 3000 х 1500 мм, весом до 3500 кг, скоростью перемещений портальной системы 100 м/мин. На основе этой модели базируется также модель LNR с трубным модулем.

Модель предназначена для работы в 1-2 смены и позиционируется как станок со стандартными унифицированными компонентами (резонатор, режущая лазерная голова, стойка ЧПУ и т. д.), которые легкозаменяемы.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Металлообработка Пищевая промышленность Нефтегазовая



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Волоконный лазер имеет ряд преимуществ перед другими видами лазеров:


Оптические:

Длина излучения волны у волоконного лазера l = 1,09 мкм. Такая длина волны дает волоконному лазеру ряд преимуществ:

1) Излучение с такой длиной волны будет прекрасно фокусироваться через стеклянные линзы, что позволяет сэкономить денежные средства при установке фокусирующей системы.
2) Излучение с такой длиной волны может передаваться по волокну на большие расстояния. Поэтому сама лазерная установка может находиться в удобном для работы месте, а волокно от лазерной установки уже непосредственно протягивается на место сварки.
3) Такое коротковолновое излучение очень интенсивно поглощается металлом:

  • малый размер выходной апертуры луча (300 мкм) позволяет сфокусировать конечный лазерный луч в очень маленькую точку;
  • у волоконного лазера малая расходимость луча, следовательно, увеличивается фокусное расстояние.



Энергетические:
  • у волоконного лазера высокий КПД источника (h = 35%), в то время как у других лазеров КПД достаточно мал. Например, у газовых лазеров он составляет h = 5%;
  • возможность создания излучателей высокой мощности до 100 кВт путем объединения излучений нескольких волоконных лазеров в одно;
  • малая теплоотдача, не требует интенсивного охлаждения, а это значит, что снижается суммарное потребление энергии и лазер становится компактнее и проще в обслуживании и ремонте.



Технологические:
  • для волоконных лазеров практически не требуется такое техническое обслуживание, как настройка, юстировка, чистка и др.;
  • допускает размещение в обычных рабочих помещениях цехов без учета специальных требований;
  • компактность установок обусловлена тем, что лазер может занимать удобное для работы месторасположение, даже если оно находится на значительном расстоянии от места сварки и обработки деталей;
  • возможность передачи излучения по световоду;
  • срок работы до 100 000 часов, так как большой нагрузки диоды и волокно не испытывают;
  • отсутствие настроечных операций на лазере;
  • стеклянная оптика (использование стеклянных фокусирующих линз) позволяет снизить затраты на фокусирующую систему;
  • высокая эффективность проплавления.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ОТДЕЛЬНО СТОЯЩИЙ ШКАФ УПРАВЛЕНИЯ С КОНДИЦИОНИРОВАНИЕМ И ВЕНТИЛЯЦИЕЙ

Все электрические компоненты и лазерный источник встроены в независимый шкаф управления с пылезащитной конструкцией, увеличивающей их срок жизни.

Шкаф управления оборудован воздушным кондиционером для автоматического поддержания постоянной температуры.
PAD-ДИЗАЙН ДИСПЛЕЯ + ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Вертикально-ориентированный экран, отличающийся от обычных горизонтальных экранов, с хорошей скоростью обработки информации, высоким контрастом, яркостью, высоким разрешением и низким потреблением мощности. Низкая отражательная способность - удобство работы в любых условиях.

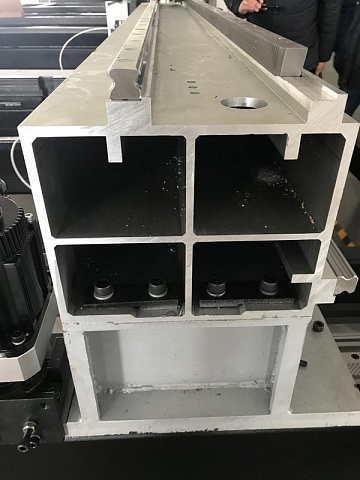

ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ

Портал из авиационного алюминия характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

РЕЗОНАТОР (ЛАЗЕРНЫЙ ИСТОЧНИК)

Raycus (Китай) от 750 Вт до 2000 Вт.
IPG (Германия) от 750 Вт до 2000 Вт.
РЕЖУЩАЯ ГОЛОВА RAYTOOLS (ШВЕЙЦАРИЯ)

Новое поколение режущих голов с автофокусировкой (BM111 ≤ 3 кВт, BM114 ≤ 6 кВт) выпущенных швейцарской компанией Raytools, оснащены встроенным линейным приводом, который меняет положение фокусирующей линзы в диапазоне 22/24 мм. Головы Raytools оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. А модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание.
СЕРВОДВИГАТЕЛЬ
  • Ось X 2 х 850 Вт YASKAWA (Япония).
  • Ось Y 1 х 850 Вт YASKAWA (Япония).
  • Ось Z 1 х 400 Вт YASKAWA (Япония).
СИСТЕМА ЧПУ (CAD-CAM ПО)

Cypcut - это качественная система управления лазерной резки, чтения любых форматов файлов, проектирование и контроль обработки в целом, один набор программного обеспечения может завершить весь процесс.
ПРИВОД X,Y - РЕЙКА-ШЕСТЕРНЯ YYC/APEX (ТАЙВАНЬ)

Основной элемент механической системы станка: по нему происходит перемещение портальной системы. Высокая точность, долговечность, закаленная и шлифованная сталь.
ПРИВОД Z - ПРЕЦИЗИОННАЯ ШВП TBI (ТАЙВАНЬ)

Элемент для стабилизации движения головы в вертикальной плоскости по оси Z.
РЕДУКТОР MOTOVARIO (ФРАНЦИЯ)

Предназначен для преобразования крутящего момента с сервопривода на поступательное движение портальной системы.
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)

HIWIN признается как одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN - это одна из ведущих компаний, производящих линейные направляющие для европейских и азиатских рынков.
ЭЛЕКТРИЧЕСКИЕ ЭЛЕМЕНТЫ SHNEIDER (ФРАНЦИЯ)

Электроника станка: реле, автоматические выключатели, контроллеры осей.
ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC (ЯПОНИЯ)

Пневмоаппаратура, связанная с газоподачей (кислород, азот, воздух): газовая консоль, пневмопроводы, пропорциональные клапаны.
ЧИЛЛЕР ОХЛАЖДЕНИЯ TONGFEI (КИТАЙ)

Предназначен для охлаждения лазерной головы. Основан на принципе работы: циркуляция хладагента в замкнутом контуре между головой и чиллером.
ИНТЕГРИРОВАННАЯ СИСТЕМА ВЕНТИЛЯЦИИ

Предназначена для удаления газов и паров металлов, пыли, возникающих при резке изделий.
ЕМКОСТНОЙ ДАТЧИК ВЫСОТЫ И НЕРОВНОСТИ ЛИСТА

Отслеживает неровности листа по ходу резки изделий - голова повторяет контур неровности, тем самым сохраняя постоянный зазор между головой и поверхностью листа металла.
БЕСПРОВОДНОЕ ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ

Управление движением портальной системы, лазерной головы. Функция старт/стоп программы обработки. Запуск программы с дальних точек рабочего стола.

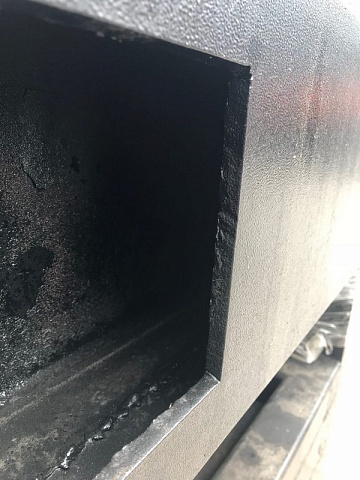

СТАНИНА

Мощная цельно-сварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, гарантия на прочность и деформации – 20 лет.
Модель IRONMAC B
Рабочая зона (Р x П), мм 3000 x 1500
Длина перемещения оси X, мм 3025
Длина перемещения оси Y, мм 1525
Длина перемещения оси Z, мм 100
Мощность излучения резонатора, Вт 1000 - 2000
Точность геометрического размещения осей X / Y, мм ≤ 0,02 (от всего расстояния)
Точность повторного размещения осей X / Y, мм ≤ 0,03
Максимальная установочная скорость, м/мин 100
Точность позиционирования, мм/м ± 0,02
Точность репозиционирования, мм/м 0,03
Максимальное увеличение скорости осей X / Y, G 1,2
Ширина надреза, мм 0,1 - 0,5
Шероховатость поверхности в зоне реза, мкм Ra 3,2 - 25,4
Режущая способность, мм 0,1 - 25
Минимальное задаваемое перемещение, мм 0,001
Сечение направляющих, мм 30 (Hiwin: Германия / Тайвань)
Передача по осям X / Y Шестерня-рейка Apex (Тайвань)
Поддерживаемое программное обеспечение CAD, CorelDRAW plt., AI., dxf. и т. д.
Система ЧПУ типа CNC Cypcut
Экран 17″ ЖК
Смазка Централизованная система смазки
Режим передачи Червячный и реечный, двухприводный
Предельная нагрузка макс. веса рабочего стола, кг 1000
Вес каркасной системы, т до 4
Потребление станка (без чиллера, и компрессора), кВт < 18
Потребление чиллера (система охлаждения), кВт 7
Общая мощность, кВт до 25
Фаза 3
Номинальное напряжение, В 380
Частота, Гц 50 / 60
Защитный уровень полной мощности IP54
Вид охлаждения Водяной чиллер
Передача по оси Z Шарико-винтовая пара
Длина волны лазерного излучения, нм 1070
Габаритные размеры:
Длина, мм 3400
Ширина, мм 2200
Высота, мм 1860
Вес, кг 3500
