Оптоволоконная установка лазерного раскроя IRONMAC E-EP

Поделиться
13 627 795
В наличии
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Сервис: по всей РФ за 24 часа
Гарантия: 24 месяца
Самая большая
IRONMAC
Китай
  • Перемещение по осям X / Y / Z
    3050 x 1530 x 315 / 6050 x 2030 x 315 мм
  • Мощность излучения резонатора
    8000 / 12 000 / 20 000 Вт
  • Макс. скорость портала
    120 - 140 м/мин
  • Ускорение осей X / Y, G
    1,5
  • Вес
    8700 / 16 200 кг
Преимущества
  • Работа до 3 смен
  • Высокая производительность
  • Получение любых деталей, вырезаемых из плоского листа металла
  • Скорость обработки от чертежа до готового изделия: 5 - 10 минут
Назначение

Оптоволоконная установка лазерного раскроя обеспечивает высокоскоростную чистовую резку* листов из черных, нержавеющих и цветных металлов в автоматизированном режиме.


* Принцип работы установок основан на технологии генерации лазерного луча посредством оптоволоконного резонатора.
  • На станках возможна обработка листов стандартного размера 3000 x 1500 и 6000 x 2000 мм.
  • Мощность резонатора: 12 000 - 20 000 Вт.
  • Скорость перемещения портала до 140 м/мин.
Область применения

Комплексы широко используются в следующих сферах:

  • Машиностроительной;
  • Авиационной;
  • Космической;
  • Автомобильной;
  • Пищевой;
  • Металлургической;
  • Нефтегазовой;
  • Мебельной.
Металлообрабатывающая промышленность

Пищевая промышленность

Художественная резка по металлу

Нефтегазовая промышленность

Схемы обработки
Конструктивные особенности

Отдельно стоящий шкаф управления с кондиционированием и вентиляцией

Все электрические компоненты и лазерный источник встроены в независимый шкаф управления с пылезащитной конструкцией, увеличивающей их срок жизни.

Шкаф управления оборудован воздушным кондиционером для автоматического поддержания постоянной температуры.

Возможность видеомониторинга процесса резки на отдельном экране

* Используется видеокамера - опция.

Мощная цельносварная станина толщиной стенок 10 - 12 мм с усиленными ребрами жесткости, с зональной вытяжкой.

Усиленная конструкция для работ в 3 смены (масса до 6700 кг).

3000 x 1500 (основной стол) + 3000 х 1500 (сменный стол).

Высокая производительность благодаря сменному столу.

Дополнительная комплектация

Режущая голова BLT641 (642) с автофокусом - для моделей с источниками 8000, 12 000 или 20 000 Вт.

FSCUT8000 — это шинная система EtherCAT, разработанная для волоконного лазера сверхвысокой мощности мощностью более 8 кВт, отличающаяся готовым обслуживанием, простотой установки и настройки, полным набором функций для лазерной резки. Она поддерживает решения для настройки, автоматизации и информатизации, является передовой системой управления лазерной резкой EtherCAT на рынке.

  • Выполнена на базе промышленного компьютера с ОС Windows 10, расположенного внутри вентилируемого корпуса вместе с остальной электроникой станка.
  • Контроллер – FSCUT8000
  • Программное обеспечение HypCut / SypNest (модуль автораскладки).

Функции производительности:

  • Техника: множественные прошивные решения для металлического листа разной толщины; удаление прошивных шлаков; подавление вибрации; замкнутый газовый контроль; Техника отдельных слоев для большой, средней и мелкой контурной резки, вaсе для расширения производственных возможностей вашего станка.
  • Повторное использование остатка: захватите остаточный лист камерой телефона или камерой машины, чтобы повторно использовать материал с высокой эффективностью.
  • Поиск края: высокая скорость до 500 мм/с с точным поиском края листа, а также предоставление дополнительных шаблонов поиска края для удовлетворения производственных потребностей.
  • Форматы файлов: поддержка прямого создания DXF и G-кода; поддержка быстрого процесса файлов LXDS и NRP, созданных CypNest.
  • Пользовательский интерфейс: простое управление с управляемым и визуализированным интерфейсом.
  • Автоматизация: вспомогательное производство с подачей рулонов, крупноформатное производство и решения для комбинированной резки листовых труб.
  • Удобное обслуживание: поддержка коррекции фокуса, фотобумага для проверки оптического загрязнения и функции монитора осциллографа.
  • Цифровизация: предоставление доступа с помощью Laser Cloud и MES для сбора данных о состоянии машины и информирования об обслуживании, чтобы продлить срок службы машины.
  • Вспомогательные функции: быстрая обрезка остаточного листа, автоматическая очистка сопла, автоматическая смазка, устройство смены поддонов, пылеуловитель, которые повышают привлекательность вашей машины.

Контроль производительности:

  • BC-Link: собственная разработка технологии BC-Link для реализации передачи на большие расстояния сигналов дисплея, ввода-вывода и сигналов USB.
  • Самостоятельная настройка PID: настройка PID сервопривода, теоретическая точность управления в пределах ± 0,01 мм.
  • Интеллектуальное оборудование: поддержка пропорционального клапана EtherCAT, лазера и лазерной головки для реализации полностью замкнутого контура управления.
  • Безопасность: защита от крутящего момента для уменьшения удара, коррекция положения двойного привода, обход барьеров при движении, интеллектуальный подъем/прожиг с «подскоком».
  • Точность: теоретическая точность пути ± 0,005 мм, точность позиционирования 0,01 мм, точность повторного позиционирования 0,01 мм.
  • Скорость: максимальное ускорение 5G, максимальная скорость передвижения портала 300 м/мин.
  • Связь: RTOS в реальном времени, цикл связи 1 мс.
  • Алгоритм: алгоритм асимметричного ускорения и замедления, чтобы уменьшить воздействие на машину и продлить срок службы машины.
  • Контроль высоты: блок управления высотой EtherCAT BCS100-E, обеспечивающий надежную работу в режиме отслеживания расстояния и его контроля.

Гиптроник

  • Процессор: Intel I5 6440EQ (4 ядра, 3,4 ГГц)
  • Двухканальная память 8G DDR4-2133
  • Твердотельный накопитель 64 ГБ mSATA
  • 64-битная Windows 10 LTSB
  • Видео: BC-ССЫЛКА, ДВИ-Д
  • Локальная сеть: EtherCAT x 1, EtherCAT x 3
  • USB 3.0 x 4
  • Источник питания: 24 В постоянного тока, 4 А
  • Предустановленная система реального времени RTOS

HyPanel:

  • 21,5-дюймовый емкостный мультисенсорный экран с разрешением 1080P
  • Передача видео и данных BC-LINK (100 м)
  • Многофункциональная поворотная ручка
  • 17 кнопок управления (включая E-Stop и аварийную остановку)
  • Данные: BC-ССЫЛКА
  • USB 2.0 x 2
  • Источник питания: 24 В постоянного тока, 3 А
  • Поддержка до 100 м USB и отображение сигнала стабильной передачи

HPL2720E:

  • Общая максимальная мощность 2,5 А
  • Максимальный выходной сигнал одного канала 700 мА
  • Шина EtherCAT (100 м)
  • Точность ШИМ: 50 кГц (0,1%)
  • Вход: Общий вход x 27, Тип NPN (3PNP)
  • Выход: ДА x 4, ШИМ x 1, ШИМ x 1, Общий выход x 20
  • Тиристорный выход: 24 В
  • Источник питания: 24 В постоянного тока, 3.5 А
  • Поддержка до 32 расширений ведомых станций ввода/вывода

BCS100E:

  • Максимальное ускорение 3G
  • Максимальная скорость 999 мм/с
  • Шина EtherCAT (100 м)
  • Точность: 0,001 мм
  • Источник питания: 24 В постоянного тока, 1 А
  • Лазерная головка PRECITEC может работать с контроллером высоты BCS100E-PRO

  • Серводвигатели по оси Y - YASKAWA (Япония) 2,9 кВт
  • Серводвигатели по оси Х - YASKAWA (Япония) 1,3 кВт
  • Серводвигатель по оси Z - YASKAWA (Япония) 0,75 кВт

HIWIN признается как одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN - это одна из ведущих компаний, производящих линейные направляющие для европейских и азиатских рынков.

Основной элемент механической системы станка: по нему происходит перемещение портальной системы. Высокая точность, долговечность, закаленная и шлифованная сталь.

Элемент для стабилизации движения головы в вертикальной плоскости по оси Z.

Пневмоаппаратура, связанная с газоподачей (кислород, азот, воздух): газовая консоль, пневмопроводы, пропорциональные клапаны.

Электроника станка: реле, автоматические выключатели, контроллеры осей.

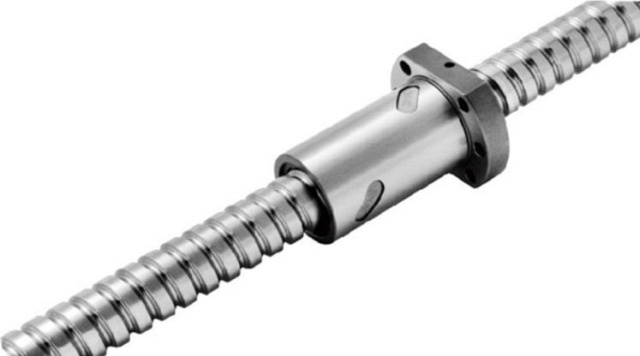

Предназначен для преобразования крутящего момента с сервопривода на поступательное движение портальной системы.

Предназначен для охлаждения лазерной головы. Основан на принципе работы: циркуляция хладагента в замкнутом контуре между головой и чиллером.

Предназначена для удаления газов и паров металлов, пыли, возникающих при резке изделий.

Управление движением портальной системы, лазерной головы. Функция старт/стоп программы обработки. Запуск программы с дальних точек рабочего стола.

Мощная цельно-сварная станина толщиной стенок 10 - 12 мм с усиленными ребрами жесткости, гарантия на прочность и деформации - 20 лет.

Лазерные головки для резки производятся из высококачественных материалов и смело могут называться произведениями искусства. Каждая головка - это эксклюзивный, единичный экземпляр, собранный в ручную по запросу клиента.

Всё это делает лазерные головки Precitec абсолютно надежными! Даже под воздействием суровых промышленных условий они гарантируют Вам стабильность процесса. Интегрированные системы датчиков позволяют.

Ёмкостной датчик высоты и неровности листа
Ключевые компоненты лазерного комплекса

Ключевые компоненты лазерного комплекса, непосредственно участвующие в обработке изделия:

Отличительные особенности волоконных лазеров

Длина излучения волны у волоконного лазера l = 1,09 мкм. Такая длина волны дает волоконному лазеру ряд преимуществ:

  • излучение с такой длиной волны будет прекрасно фокусироваться через стеклянные линзы, что позволяет сэкономить денежные средства при установке фокусирующей системы;
  • излучение с такой длиной волны может передаваться по волокну на большие расстояния. Поэтому сама лазерная установка может находиться в удобном для работы месте, а волокно от лазерной установки уже непосредственно протягивается на место сварки.

Такое коротковолновое излучение очень интенсивно поглощается металлом:

  • малый размер выходной апертуры луча (300 мкм) позволяет сфокусировать конечный лазерный луч в очень маленькую точку;
  • у волоконного лазера малая расходимость луча, следовательно, увеличивается фокусное расстояние.
  • высокий, по сравнению с другими источниками, КПД - h = 35%. Например, эффективность газовых лазеров составляет всего h = 5%;
  • создание излучателей высокой мощности (до 100 кВт) – излучение нескольких волоконных лазеров можно объединить в одно;
  • низкая теплоотдача – лазеру не нужна система интенсивного охлаждения, поэтому его конструкция компактная, простая в обслуживании и ремонте.
  • волоконные лазеры не требуют сложной настройки, юстировки и чистки;
  • для установки оборудования не нужны специальные условия;
  • компактность – лазер занимает от 20 м2 производственного помещения;
  • передача излучения по оптоволоконному кабелю;
  • время работы до 100 000 часов благодаря низкой нагрузке на диоды и волокно;
  • полная готовность к эксплуатации – лазер не требует долговременной наладки;
  • использование фокусирующих линз позволяет обойтись без сторонней дорогостоящей фокусирующей системы;
  • высокая эффективность резки.
Модель
IRONMAC E-EP
Модуль для резки труб
-
Сменные паллеты
+
Кабинетная защита
+
Обрабатываемый металл
тонкий / толстый
Толщина металла, мм
25
Система ЧПУ
FSCUT
Рабочая зона (Х x Y), мм
3000 x 1500 / 6000 x 2000
Перемещение по осям X / Y / Z, мм
3050 x 1530 x 315 / 6050 x 2030 x 315
Мощность излучения резонатора, Вт
8000 / 12 000 / 20 000
Точность геометрического размещения осей X / Y, мм
≤ 0,03
Макс. скорость портала, м/мин
120 - 140
Точность позиционирования, мкм/м
± 0,03
Точность репозиционирования, мм/м
0,03
Ускорение осей X / Y, G
1,5
Ширина реза, мм
0,1 - 0,5
Шероховатость в зоне реза, мкм
Ra 3,2 - 25,4
Режущая способность, мм
Согласно возможностям резонатора
Мин. задаваемое перемещение, мм
0,001
Сечение направляющих, мм
35
Макс. нагрузка на стол, кг
3840
Передача по осям X / Y
Шестерня-рейка YYC (Тайвань)
Поддерживаемое программное обеспечение
CAD, CorelDRAW plt., AI., dxf. и т. д.
Экран
23″ ЖК
Смазка
Автосмазка
Фаза
3
Напряжение, В
380
Частота, Гц
50
Класс защиты
IP54
Вид охлаждения
Водяной чиллер
Длина волны лазерного излучения, нм
1070
Общая мощность, кВт
50 / 60 / 80
Передача по оси Z
Шарико-винтовая пара
Ускорение оси Z, G
1,5
Длина, мм
8200
Ширина, мм
2650
Высота, мм
2200
Вес, кг
8700 / 16 200
