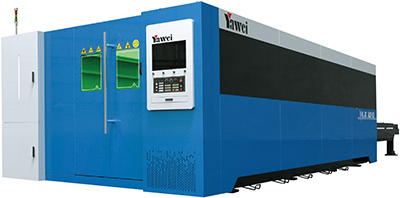

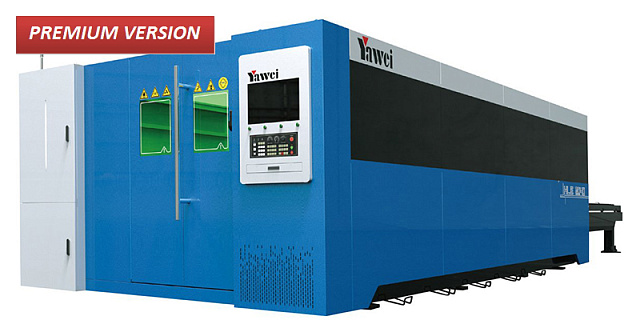

Автоматизированные комплексы лазерной резки YAWEI. Серия SMD HLE

YAWEI
КитайКитай
От 12 800 000 р
В лизинг
Общая сумма лизинга16 640 000 Р
Ежемесячный платеж170 667 Р
Первый платеж6 400 000 Р
Срок лизинга60 месяцев
от 170 667 р/мес
Подробнее о доставке
1 $ = 76.01 P
Цена рассчитана по курсу ЦБ РФ на 23.11.2020
Связь с ведущим специалистом
face-company

Автоматическая газовая консоль на 3 газа

Перемещение по осям X / Y / Z:

3040 - 6040 / 1520 - 2020 / 240 мм

Скорость перемещений портальной системы: 170 - 180 м/мин

Мощность резонатора: 2000 - 10 000 Вт

Вес: 9000 - 16 000 кг

Преимущества 3

Автоматический раскрой листового проката в 3 смены

Станок на немецких комплектующих

Нулевой процент брака и высокая производительность

НАЗНАЧЕНИЕ:

SMD HLE - базовая модель в премиум-линейке лазеров SMD.
Предназначена для встраивания в автоматические линии раскроя и для создания автоматизированных участков раскроя, от которых зависит дальнейшая доработка деталей.
Экосистема станка базируется на компонентах компании Beckhoff (Германия).
Скорость перемещений до 170 - 180 м/мин, ускорение до 2 G.
Автоматический сменный стол и кабинетная защита - в базе.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Оборудование лазерного раскроя применяется во всех отраслях машиностроительной индустрии, авиационно-космической промышленности и т. д.

  • Космическая;
  • Авиационная;
  • Автомобильная;
  • Оборонная;
  • Пищевая;
  • Металлургическая;
  • Нефтегазовая;
  • Мебельная.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:







ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

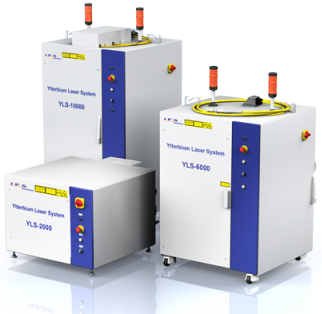

ИСТОЧНИКИ ЛАЗЕРНОГО ИЗЛУЧЕНИЯ IPG (ГЕРМАНИЯ)

Компании группы IPG поставляют лазеры во все области лазерной обработки материалов, медицины, исследовательские институты и университеты. IPG-Photonics является лидером рынка в современной волоконной лазерной технологии. Она включает дочерние компании во многих развитых Европейских, Азиатских и Американских странах. Вертикальная интеграция производства в компаниях группы IPG (90%) гарантирует Вам, как пользователю, высокий уровень обслуживания и надёжности.
Высокая выходная мощность, отличное качество пучка, высокая стабильность в пределах 0,5% и мобильность - выдающиеся качества волоконного лазера. Преимущества волоконного лазера это эффективность, гибкость, модульность, тепловая и механическая устойчивость, которая сочетается с простым конструктивным монтажом. Другая важная характеристика для промышленного использования это малые эксплуатационные расходы.
YLS имеет встроенный контроллер удаленной диагностики резонатора. Позволяет произвести ремонт лазера непосредственно на производстве. У YLR такой возможности нет. При возникновении поломки в большинстве случаев лазер необходимо отправлять в сервисный центр.
YLS имеет модульную систему. При выходе одного модуля из строя можно работать на пониженной мощности (на др. модулях). YLR изготавливается на одном модуле.
YLS позволяет интегрировать дополнительные промышленные интерфейсы по требованию. В YLR только стандартный перечень интерфейсов.
РЕЖУЩИЕ ГОЛОВЫ PRECITEC (ГЕРМАНИЯ)

Precitec предлагает комплексное решение для лазерной резки материалов тонкой и средней толщины с точностью 1 мкм. При определенном подборе фокусных расстояний головка позволяет также производить высококачественную обработку материалов больших толщин.
Использование инновационных технологий с проверенными концепциями обеспечивает наилучшую производительность, гибкость и надежность.
Сочетание передовых технологий и дизайна позволяет производить обработку материала мощностью лазерного излучения до 15 кВт в ближнем ИК диапазоне при уменьшенном объеме и весе головки.
Надежный и пыленепроницаемый корпус гарантирует долгий срок службы и позволяет выдерживать ускорения осей станка до 4,5 G, что позволяет более эффективно применять процесс резки.
Высокое качество оптики, а также стандарты качества при изготовлении и монтаже системы обеспечивают оптимальное формирование и ход лазерного луча с высокой стабильностью фокуса даже при высокой мощности лазерного излучения.
РЕЙКА-ШЕСТЕРНЯ И РЕДУКТОРЫ STOBER (ГЕРМАНИЯ)

Зубчатые рейки Stober хорошо зарекомендовали себя при использовании в различных видах общепромышленного и станочного оборудования.
Грамотный выбор реечной передачи влияет на долговечность работы оборудования, степень износа и появления люфтов.
Благодаря высокому качеству, надёжности и точности (включая пониженный зазор в зубчатом зацеплении и высокоточные подшипники) в связке с рейкой Stober, безлюфтовые планетарные редукторы используются в точных устройствах, работающих в непрерывном режиме.
СИСТЕМА ЧПУ, СЕРВОПРИВОДЫ, КОНТРОЛЛЕРЫ BECKOFF (ГЕРМАНИЯ)

Beckhoff специализируется на изготовлении компонентов промышленной автоматизации, компьютеров и комплектующих. Продукция компании используется пищевыми, химическими, строительными, сталелитейными заводами, применяется на гидроэлектростанциях, ТЭЦ и АЭС, используется для обеспечения работы диспетчерских центров. Системы автоматизации могут использоваться в двух вариантах: модульно и автономно или взаимодействовать с уже имеющейся экосистемой.
В связке со своими серводвигателями и контроллерами Beckhoff обеспечивает стабильную и безошибочную работу портальной системы станка.
CAD / CAM СИСТЕМА METALIX CNCKAD

CncKad – мощный универсальный САПР для подготовки управляющих программ «в одно касание». В связке с безошибочно обрабатываемым программы ЧПУ Beckoff, позволяет гибко реагировать на производственные запросы.
Срок изготовления образца от эскиза до готового изделия в минимальные сроки. Автоматическая система отчетности позволяет быстро определить затраты на производство изделия.
CncKad позволяет организовать единую экосистему такого парка оборудования, как лазерные комплексы, листогибочные прессы, координатно-пробивные прессы, т. к. в данную систему уже включены соответствующие постпроцессоры.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

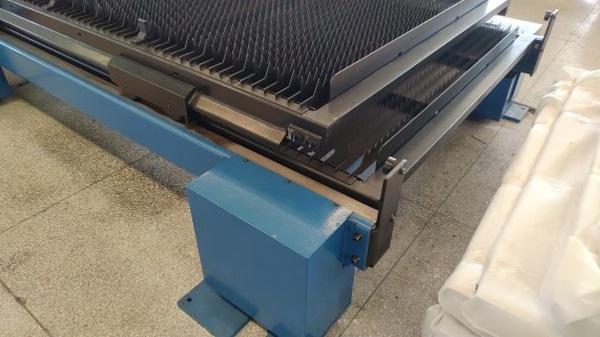

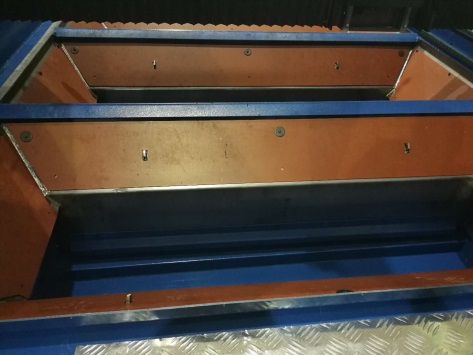

УСИЛЕННАЯ КОНСТРУКЦИЯ СТОЛА
  • Усиленная конструкция стола, обеспечивающая максимальную надежность и гарантирующая высокую прочность и отсутствие вибрации и напряжений на скручивание;
  • Зональная система вытяжки с активным (пневматическим) управлением заслонками;
  • Толщина стенок 10 мм;

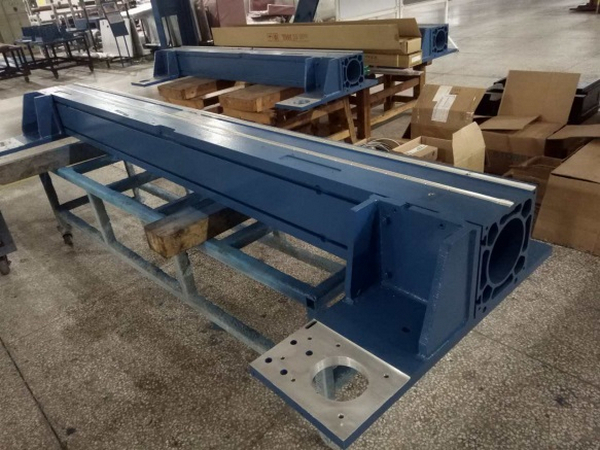

  • Фрезеровка портала под установку направляющих и механических передач на собственном производстве, покраска, грунтовка;
  • Заводская калибровка портала лазерным интерферометром: погрешность в пределах ≤ 0,03 мм;
  • Оптимальный конструктив в сочетании с мощной вытяжкой 5,5 кВт, позволяет избежать тепловых деформаций станины при длительной работе станка.

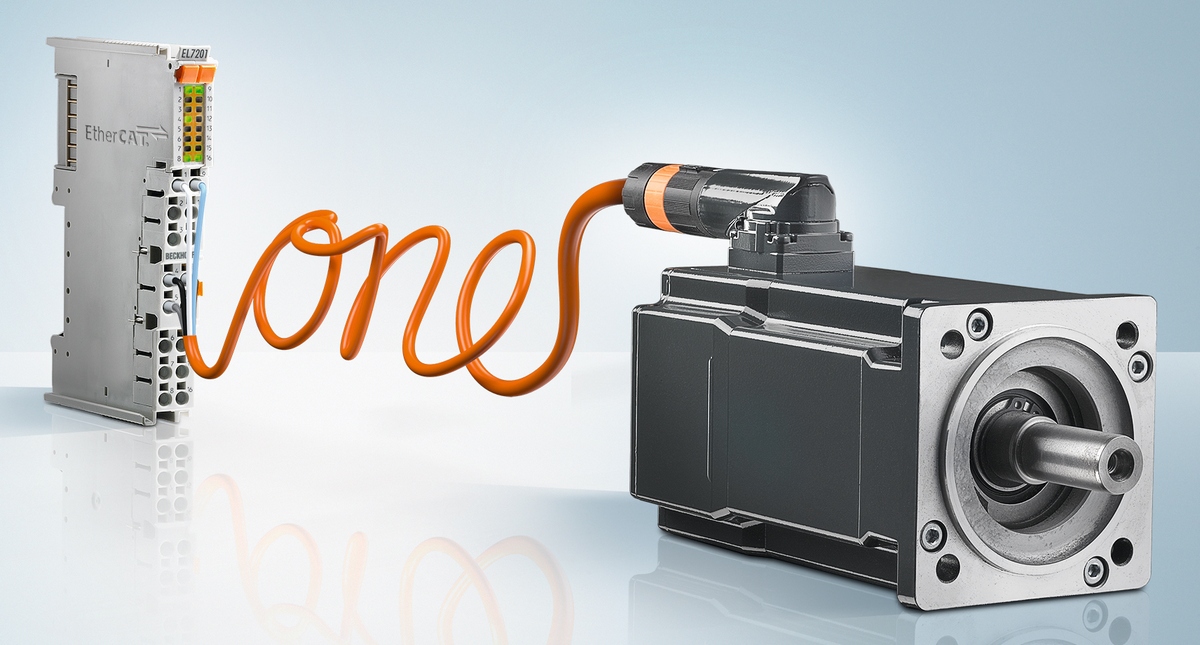

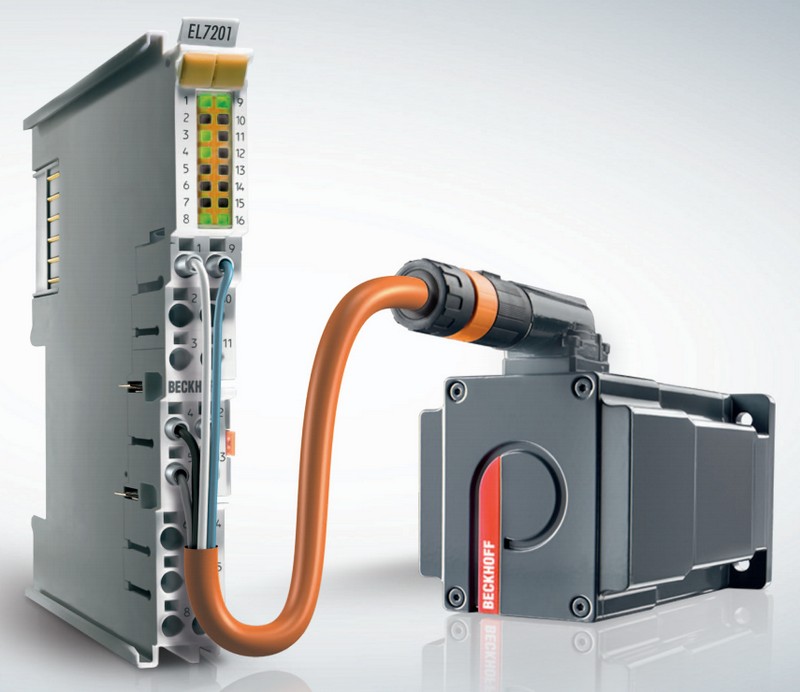

ПРИВОД ПОРТАЛЬНОЙ СИСТЕМЫ BECKOFF (ГЕРМАНИЯ)
  • Высокопроизводительные немецкие серводвигатели Beckoff, обеспечивают быструю и плавную работу портальной системы в условиях трехсменного графика работы.
  • Встроен 24-разрядный датчик положения высокого разрешения.
  • Высокий КПД, низкое тепловыделение.
  • Средняя инерция, высокий крутящий момент.
  • Ось X 1 х 900 Вт.
  • Ось Y 2 х 2000 Вт.
  • Ось Z 1 х 400 Вт.
Данные приводы массово используются на станках различного назначения, лишены «детских» болезней и, соответственно, обеспечивают стабильность работы портальной системы.

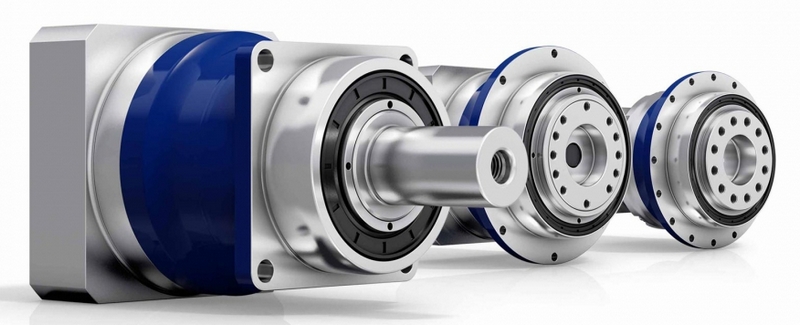

РЕДУКТОРЫ STOBER (ГЕРМАНИЯ)

Безлюфтовые редукторы Stober основаны на принципе двухуровневой червячной передачи. Две червячных передачи в редукторе имеют разноосный ход.
Благодаря осевому смещению червяка, зазор сводится к минимуму, что в несколько раз сокращает износ и увеличивает долговечность работы передачи.
Это позволяет избежать применения дорогостоящих линейных приводов и одновременно получить высокие показатели скоростей и ускорений «на механике».
СИСТЕМЫ ПЕРЕДВИЖЕНИЯ (ШЕСТЕРНЯ – РЕЙКА) STOBER (ГЕРМАНИЯ)

Зубчатые рейки Stober хорошо зарекомендовали себя при использовании в различных видах общепромышленного и станочного оборудования. Имеют повышенный ресурс по сравнению с тайваньскими аналогами.

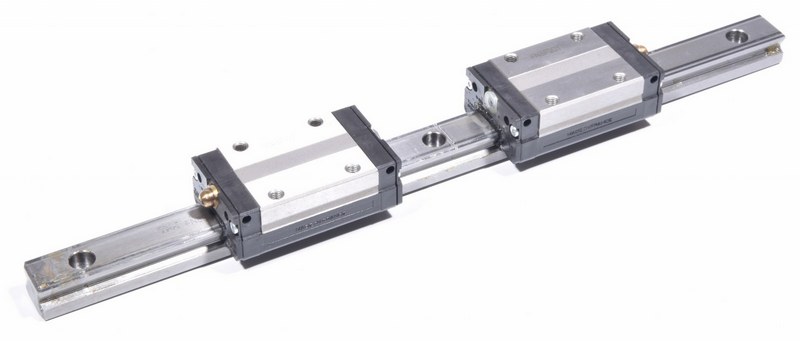

НАПРАВЛЯЮЩИЕ THK (ЯПОНИЯ)

Компания THK была основана в 1971 г. в Японии и в настоящий момент является одним из мировых лидеров в области производства систем направляющих для линейного перемещения, имея представительства в Азии, Америке, Европе. Линейные направляющие ТНК используются в области машиностроения, медицинской техники и электронной индустрии.

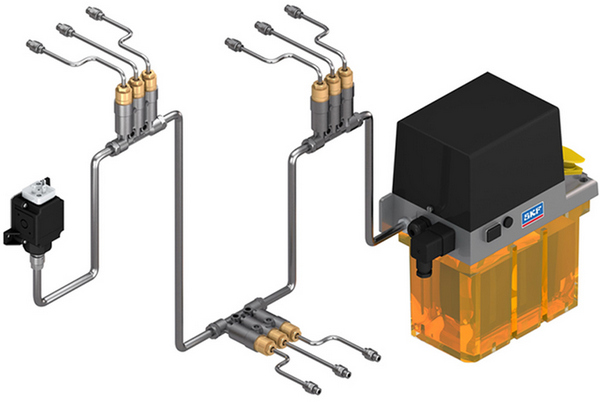

СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ

Стандартный узел станка. Обеспечивает надежную смазку механических передач портала.

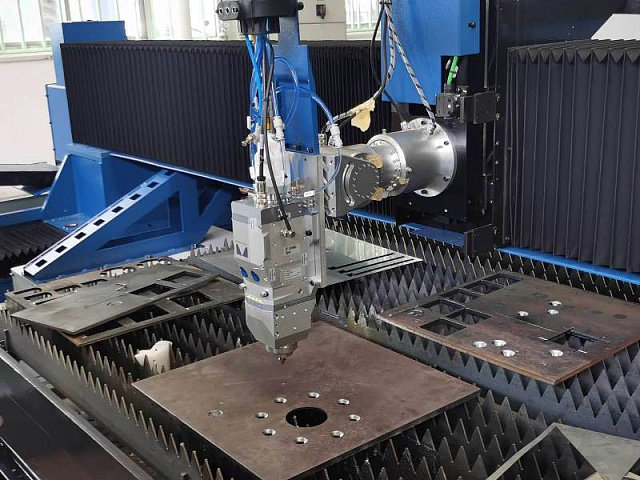

РЕЖУЩАЯ ГОЛОВА PRECITEC (ГЕРМАНИЯ)

Лазерные головки для резки производятся из высококачественных материалов и смело могут называться произведениями искусства. Каждая головка - это эксклюзивный, единичный экземпляр, собранный в ручную по запросу клиента. Все это делает лазерные головки Precitec абсолютно надежными! Даже под воздействием суровых промышленных условий они гарантируют Вам стабильность процесса.
  • Precitec Lightcutter – от 3 до 4 кВт;
  • Precitec Procutter – от 4 кВт и выше.

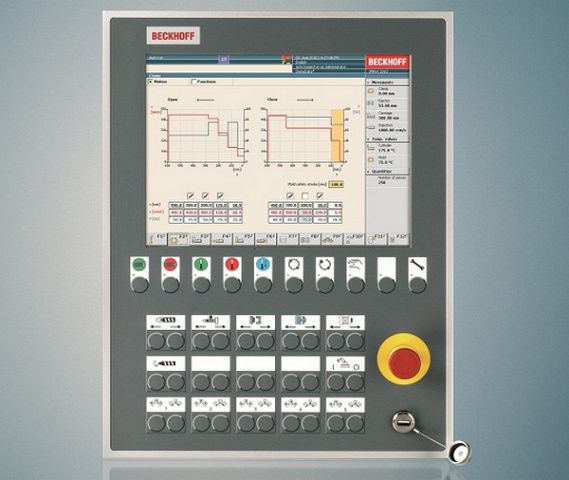

СТОЙКА ЧПУ BECKHOFF (ГЕРМАНИЯ)
  • Выполнена на базе промышленного компьютера с ОС Windows 7, расположенного внутри вентилируемого корпуса вместе с остальной электроникой станка.
  • Контроллер – Beckhoff.
  • Программное обеспечение Metalix CncKad.
При мощности резонатора ≤ 2 кВт он располагается внутри шкафа. От 3 кВт и выше – в собственном корпусе внешнего исполнения.

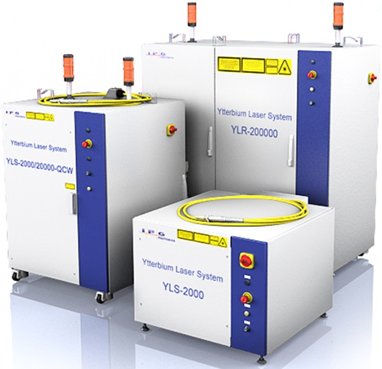

ИСТОЧНИКИ ЛАЗЕРНОГО ИЗЛУЧЕНИЯ IPG (ГЕРМАНИЯ)

Компании группы IPG поставляют лазеры во все области лазерной обработки материалов, медицины, исследовательские институты и университеты. IPG-Photonics является лидером рынка в современной волоконной лазерной технологии. Она включает дочерние компании во многих развитых Европейских, Азиатских и Американских странах. Вертикальная интеграция производства в компаниях группы IPG (90%) гарантирует Вам, как пользователю, высокий уровень обслуживания и надёжности.
Высокая выходная мощность, отличное качество пучка, высокая стабильность в пределах 0,5% и мобильность - выдающиеся качества волоконного лазера. Преимущества волоконного лазера это эффективность, гибкость, модульность, тепловая и механическая устойчивость, которая сочетается с простым конструктивным монтажом. Другая важная характеристика для промышленного использования это малые эксплуатационные расходы.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

РАБОЧАЯ ЗОНА 3000 х 1500 ММ *

* HLE 3015
4000 х 2000 мм - HLE 4020
6000 х 2000 мм - HLE 6020

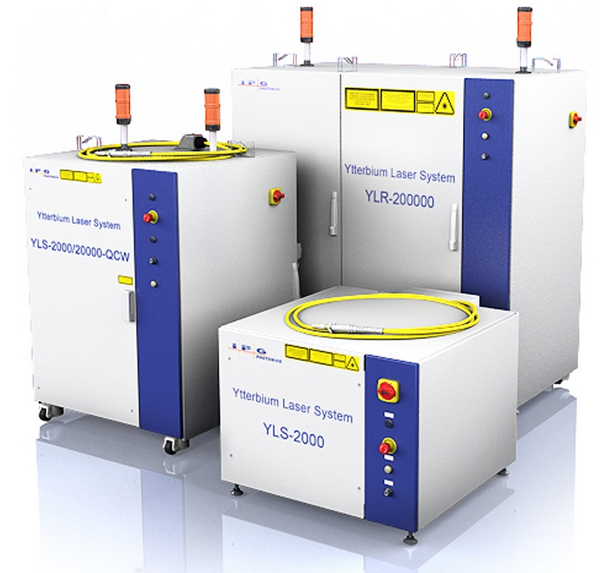

РЕЗОНАТОР IPG (YLR ≤ 3 КВТ, YLS ≥ 4 КВТ)

Компании группы IPG поставляют лазеры во все области лазерной обработки материалов, медицины, исследовательские институты и университеты. IPG-Photonics является лидером рынка в современной волоконной лазерной технологии. Она включает дочерние компании во многих развитых Европейских, Азиатских и Американских странах. Вертикальная интеграция производства в компаниях группы IPG (90%) гарантирует Вам, как пользователю, высокий уровень обслуживания и надёжности.
Высокая выходная мощность, отличное качество пучка, высокая стабильность в пределах 0,5% и мобильность - выдающиеся качества волоконного лазера. Преимущества волоконного лазера это эффективность, гибкость, модульность, тепловая и механическая устойчивость, которая сочетается с простым конструктивным монтажом. Другая важная характеристика для промышленного использования это малые эксплуатационные расходы.
РЕЖУЩАЯ ГОЛОВА PRECITEC (ГЕРМАНИЯ)

Лазерные головки для резки производятся из высококачественных материалов и смело могут называться произведениями искусства. Каждая головка - это эксклюзивный, единичный экземпляр, собранный в ручную по запросу клиента. Все это делает лазерные головки Precitec абсолютно надежными! Даже под воздействием суровых промышленных условий они гарантируют Вам стабильность процесса.
  • Precitec Lightcutter – от 3 до 4 кВт;
  • Precitec Procutter – от 4 кВт и выше.
СТОЙКА ЧПУ BECKHOFF (ГЕРМАНИЯ)
  • Выполнена на базе промышленного компьютера с ОС Windows 7, расположенного внутри вентилируемого корпуса вместе с остальной электроникой станка.
  • Контроллер – Beckhoff.
  • Программное обеспечение Metalix CncKad.
При мощности резонатора ≤ 2 кВт он располагается внутри шкафа. От 3 кВт и выше – в собственном корпусе внешнего исполнения.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ METALIX CNCKAD

CncKad – мощный универсальный САПР для подготовки управляющих программ «в одно касание». В связке с безошибочно обрабатываемым программы ЧПУ Beckoff, позволяет гибко реагировать на производственные запросы.
Срок изготовления образца от эскиза до готового изделия в минимальные сроки. Автоматическая система отчетности позволяет быстро определить затраты на производство изделия.
CncKad позволяет организовать единую экосистему такого парка оборудования, как лазерные комплексы, листогибочные прессы, координатно-пробивные прессы, т. к. в данную систему уже включены соответствующие постпроцессоры.

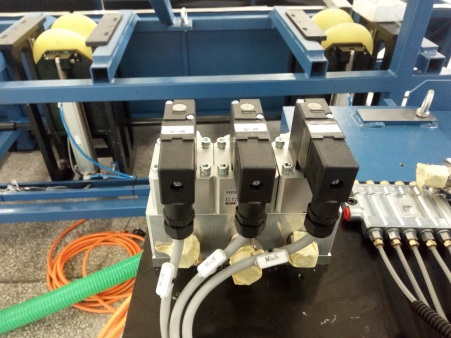

АВТОМАТИЧЕСКАЯ ГАЗОВАЯ КОНСОЛЬ НА 3 ГАЗА SMC (ЯПОНИЯ)
  • На 3 газа: кислород, азот, воздух;
  • Управление режущими газами (подача, переключение, давление) со стойки ЧПУ.
ЧИЛЛЕР TONGFEI
СТАБИЛИЗАТОР НАПРЯЖЕНИЯ SHANGHAI NUOYI



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:



АВТОМАТИЧЕСКАЯ ГАЗОВАЯ КОНСОЛЬ НА 4 ГАЗА SMC (ЯПОНИЯ)
  • На 4 газа: кислород, азот, воздух, аргон;
  • Управление режущими газами (подача, переключение, давление) со стойки ЧПУ.

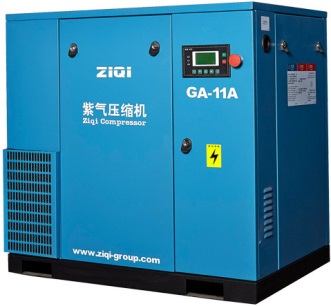

КОМПРЕССОР ZIQI GA-11A-13 (КИТАЙ)

  • Винтовой, с осушителем и фильтром;
  • P = 13 Бар, Q = 1 м3/мин;
  • Шумность 63 ± 2 Дб;
  • Мощность 11 кВт;
  • Возможна резка воздухом.
КОМПРЕССОР АTLAS G11-13 (БЕЛЬГИЯ)

  • Винтовой, с осушителем и фильтром;
  • P = 13 Бар, Q = 1,26 м3/мин;
  • Шумность 67 ± 2 Дб;
  • Мощность 11 кВт;
  • Возможна резка воздухом.

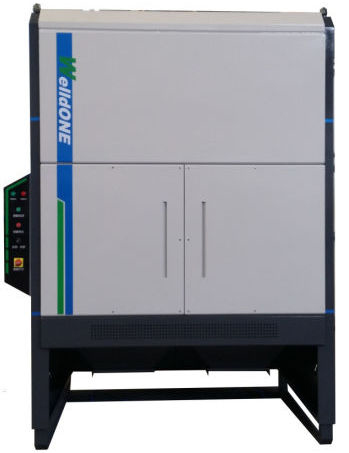

ФИЛЬТРОВЕНТИЛЯЦИОННАЯ УСТАНОВКА SHENGYUE / DONALDSON

  • Для столов 3000 х 1500 мм, 4000 х 2000 мм (для столов 6000 х 2000 мм);
  • 6000 м3/ч (9000 м3/ч);
  • 7,5 кВт (11 кВт);
  • Степень очистки 99,9%;
  • 4 фильтра-картриджа (6 фильтров-картриджей);
  • Шумность < 75 Дб;
  • Подключение сжатого воздуха: 0,5 - 0,6 МПа;
  • Диаметр входа: 350 мм (380 мм);
  • Габариты: 1100 х 1100 х 2600 мм (1200 х 1320 х 2720 мм);
  • Взрывозащитное исполнение;
  • Беспроводное дистанционное управление;
  • Активная система угольной фильтрации.

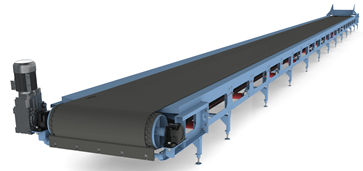

КОНВЕЙЕР

Автоматическая конвейерная линия для транспортировки падающих деталей из зоны резки.
ЗАЩИТНЫЙ БАРЬЕР (ЗОНА БЕЗОПАСНОСТИ)

Организация зоны безопасности вокруг установки с помощью световой сигнализации.
ЗАМЕНА РЕЗОНАТОРА IPG СЕРИЯ YLR НА СЕРИЮ YLS

  • YLS имеет встроенный контроллер удаленной диагностики резонатора. Позволяет произвести ремонт лазера непосредственно на производстве. У YLR такой возможности нет. При возникновении поломки в большинстве случаев лазер необходимо отправлять в сервисный центр.
  • YLS имеет модульную систему. При выходе одного модуля из строя можно работать на пониженной мощности (на др. модулях). YLR изготавливается на одном модуле.
  • YLS позволяет интегрировать дополнительные промышленные интерфейсы по требованию. В YLR только стандартный перечень интерфейсов.

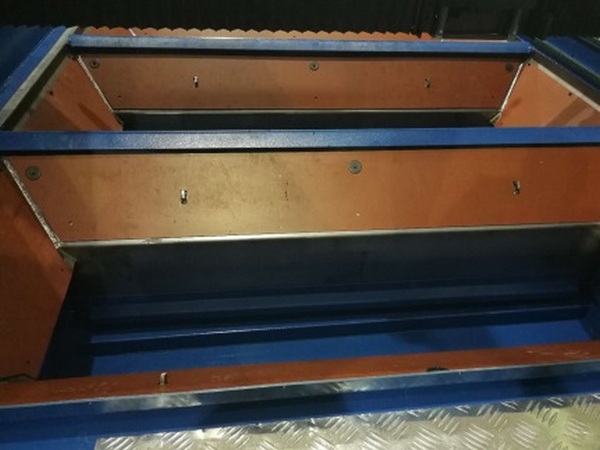

ОБИВКА СТАНИНЫ МЕДЬЮ

Для предотвращения тепловых деформаций станины.



ДОПОЛНИТЕЛЬНЫЕ ФОТО:

Модель HLE 3015 HLE 4020 HLE 6020
Зона обработки, мм 3000 x 1500 4000 x 2000 6000 x 2000
Перемещение по оcям X, Y, Z, мм 3040 x 1520 x 240 4040 x 2020 x 240 6040 x 2020 x 240
Максимальная скорость, м/мин 170 - 180
Ускорение X, Y, G 2
Ускорение Z, G 2 (обеспечение режима FLY-CUT)
Точность позиционирования, мм ±0,02
Точность репозиционирования, мм ±0,02
Нагрузка на рабочий стол, кг 1100 1800 2500
Мощность резонатора, кВт 2 / 3 / 4 / 6 / 8 / 10
Напряжение, В / Гц 380 / 50
Габаритные размеры:
Длина, мм 9000 11 500 15 500
Ширина, мм 4800 5000 5000
Высота, мм 2300 2300 2300
Вес, кг 9000 12 000 16 000
