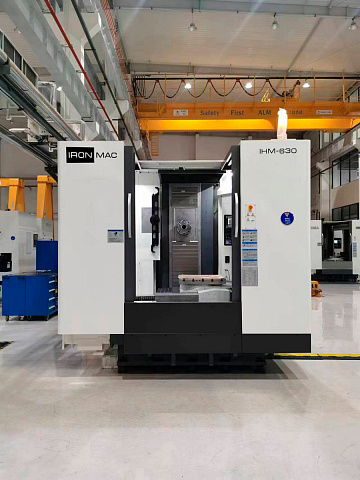

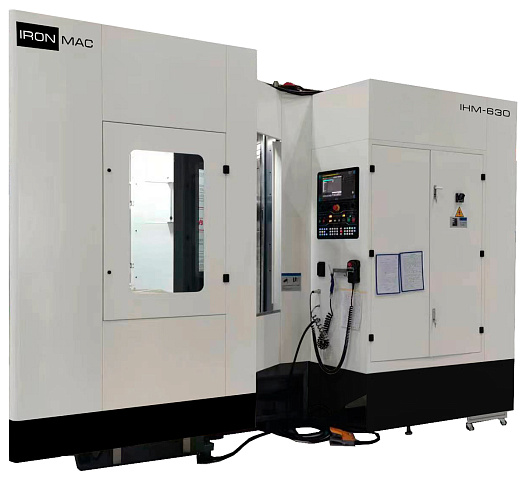

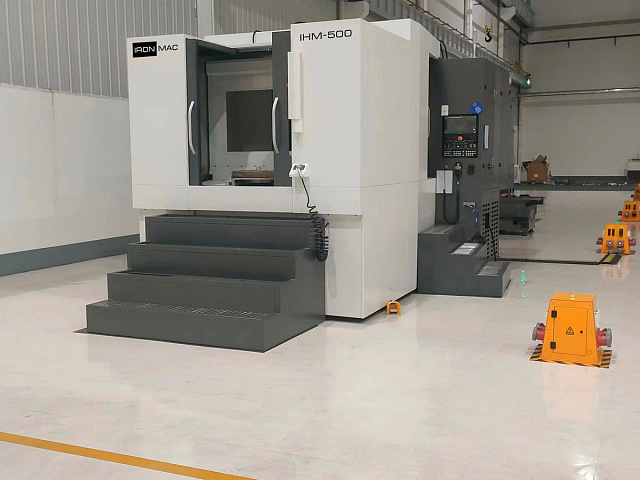

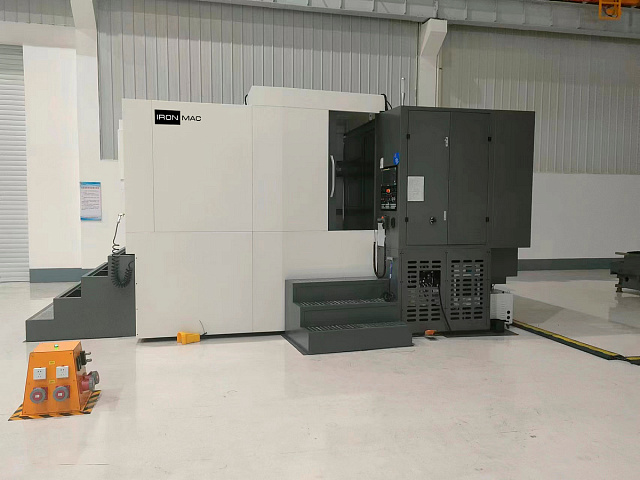

Горизонтально-фрезерные центры IRONMAC IHM

Код(ы) товара: МС 424932, МС 419172, МС 419173, МС 419174, МС 419175
Поделиться
От 12 262 224 ₽
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Шеф-монтаж: 150 000 ₽ !
Гарантия: 12 месяцев
Самая большая
IRONMAC
Китай
Модели серии:
IHM-500L IHM-500 IHM-500 APC IHM-630 IHM-630 APC

Тип направляющих: качения

Размер рабочего стола: 500 x 500 - 630 х 630 мм

Мощность: 35 - 50 кВт

Вес: 7500 - 20 000 кг

Преимущества
  • Одновременная работа в 4-х осях
  • Конструкция станины с подвижной колонной
  • Индексация поворота стола 0,001°
  • Возможность как высокоскоростной, так и тяжёлой обработки
  • Долговечность - средний срок службы более 8 лет
Назначение

Станки предназначены для точной и высокопродуктивной обработки коробчатых и плоских деталей из стали, серого чугуна и различных сплавов. Также возможно применение для обработки форм, штампов и серийного производства деталей с использованием системы смены паллет.


Работа в автоматическом цикле обеспечена за счет автоматической смены инструмента из инструментального магазина.

Дополнительная оснастка станка дает возможность применения высокопроизводительных инструментов с центровым подводом охлаждающей жидкости.

Поворотный стол, управляемый системой ЧПУ (ось «B»), дает возможность обработки деталей с нескольких сторон или позволяет повысить производительность благодаря использованию большего числа зажимных приспособлений.

Область применения

Фрезерные центры серии IHM широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.

Инструментальное производство

Изготовление пресс-форм и штампов высокого качества

Автомобильная промышленность

Авиационная промышленность

Приборостроение

Конструктивные особенности

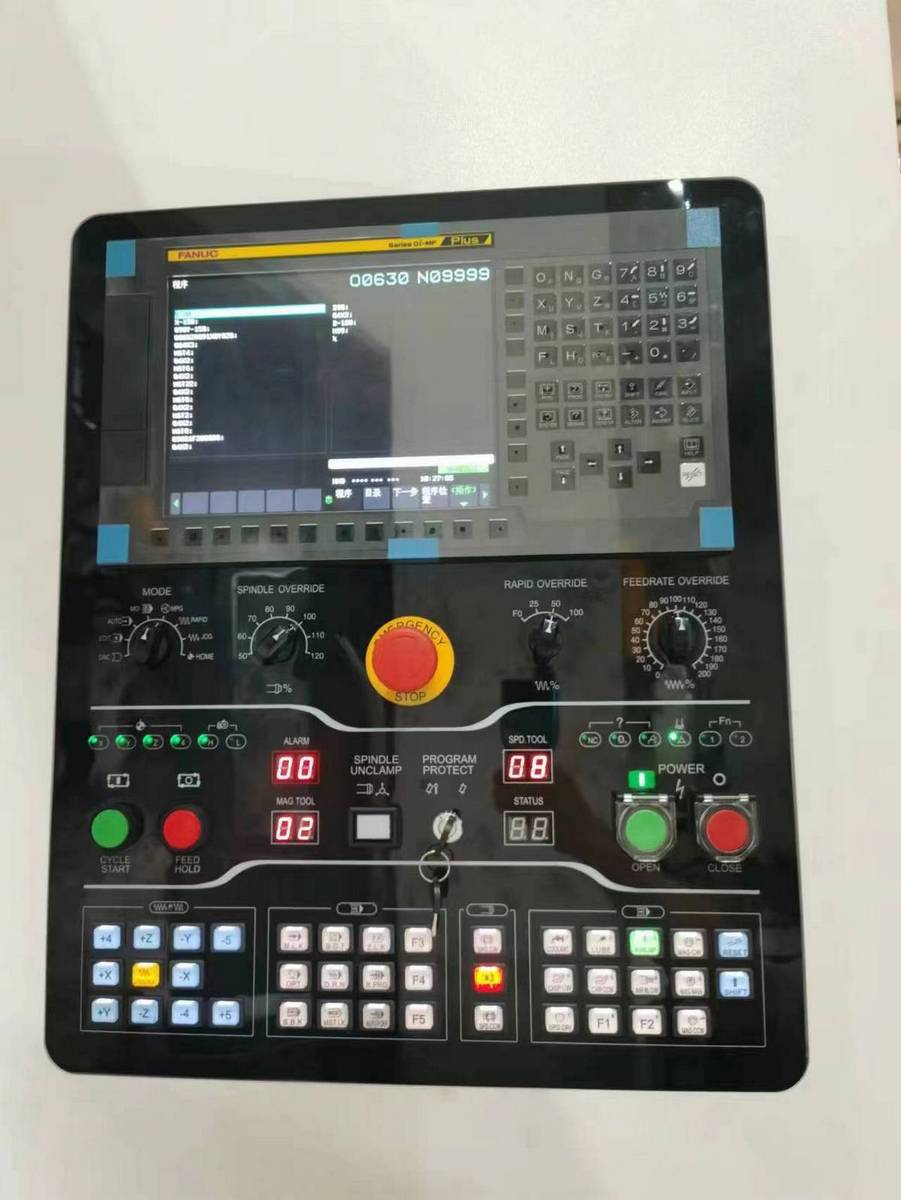

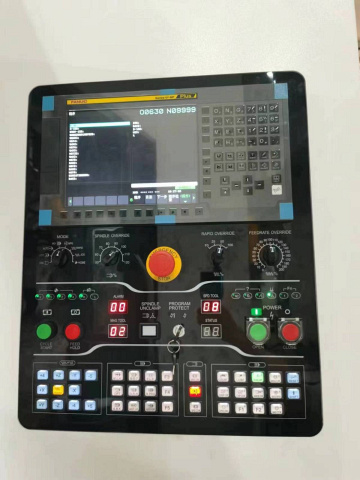

В базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-MF (5) Plus, LCD монитор 10,4 дюймов.

В версии Plus расширен функционал:

  • увеличена память с 512 Кб до 2 Мб;
  • экран ручной привязки инструмента, для настройки инструмента к детали «вручную», без помощи специальных измерительных щупов;
  • система симуляции обработки - Dynamic Graphic Display. В отличие от базовой функции для 0i-MF - Graphic Display, есть возможность симуляции съёма материала в 3D;
  • функции высокоточной и высокоскоростной обработки (для Type 5 это AICC I).

Без удорожания можно выбрать контроллер Siemens.

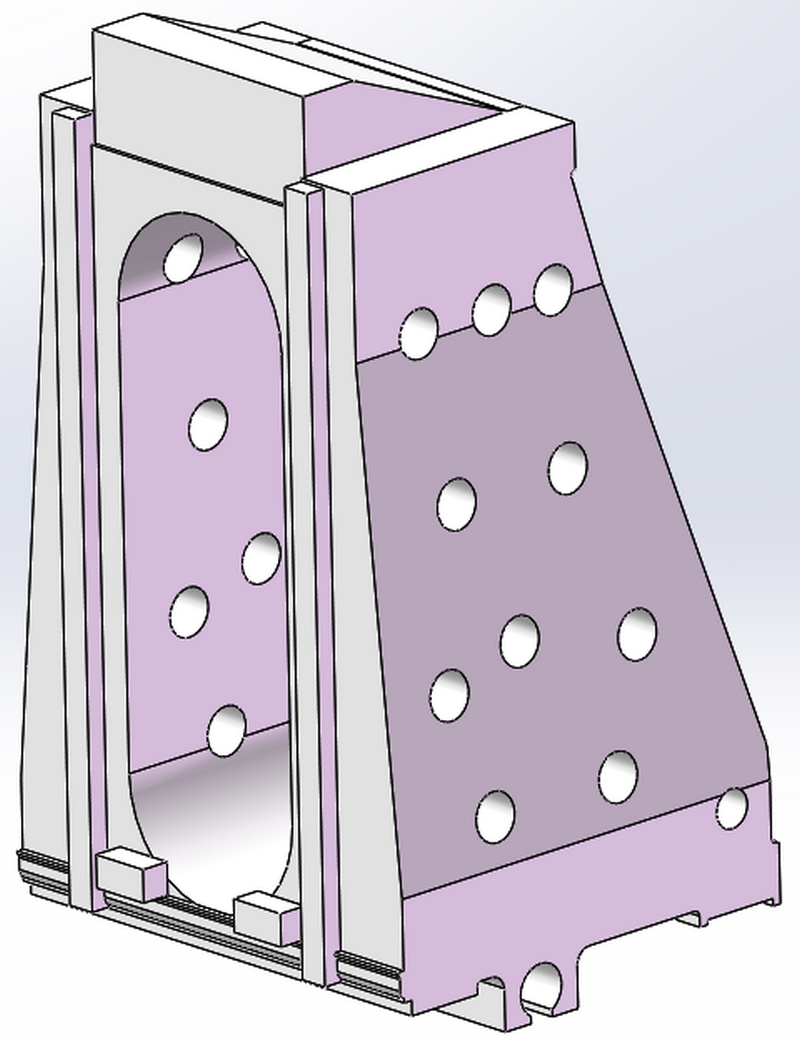

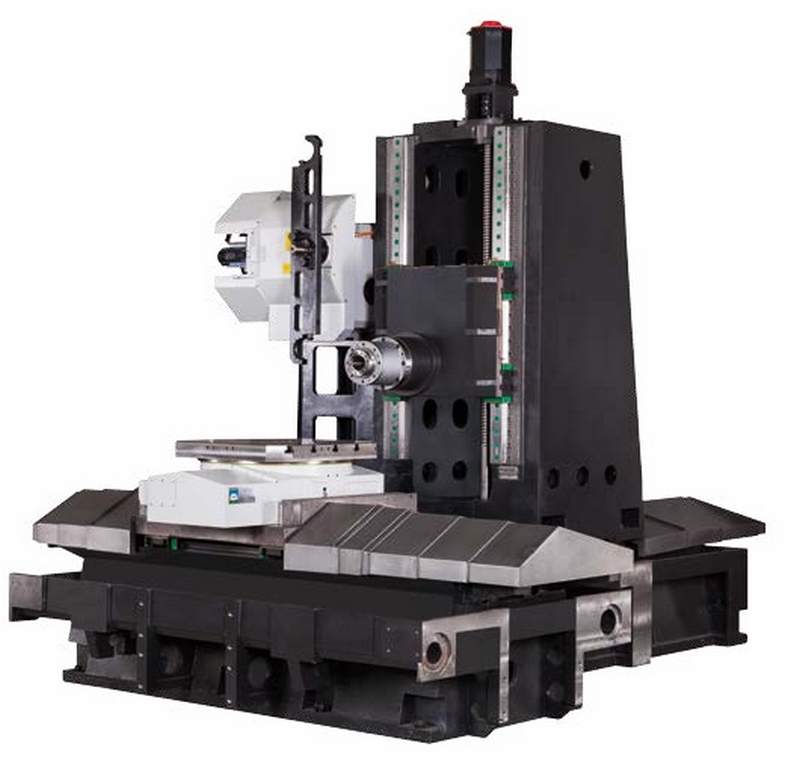

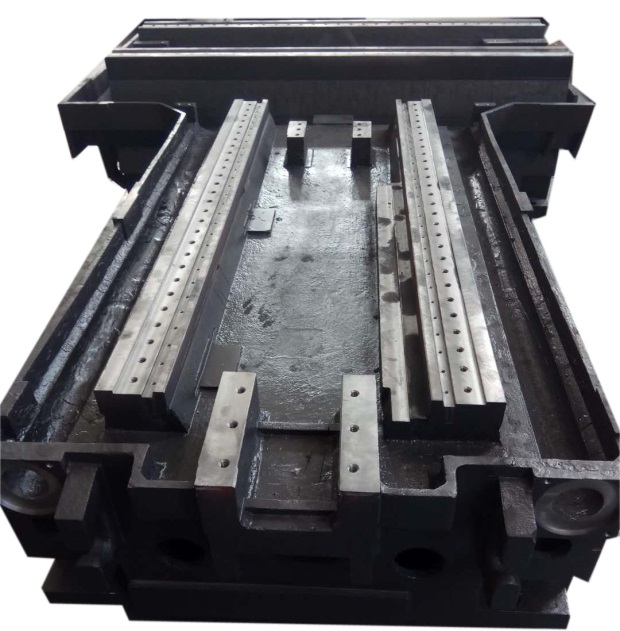

Трехточечная опорная станина Т-образной формы с высокой жёсткости. Рабочий стол и манипулятор инструментального магазина закреплены на станине, обеспечивая общую жесткость станка. Станина проектировалась с использованием метода конечных элементов (FEM), выбраны правильные расположения ребер жёсткости, поэтому она обладает высокой статической и динамической жесткостью с долгосрочным сохранением точности.

Станок имеет подвижную колонну, это дает большое преимущество в жёсткости и грузоподъемности, в сравнении со станками с крестовым столом и неподвижной колонной.

Конструкция "коробка в коробке", внутренние ребра жесткости анализируются с помощью структурной статики, динамики и топологии с помощью метода конечных элементов.

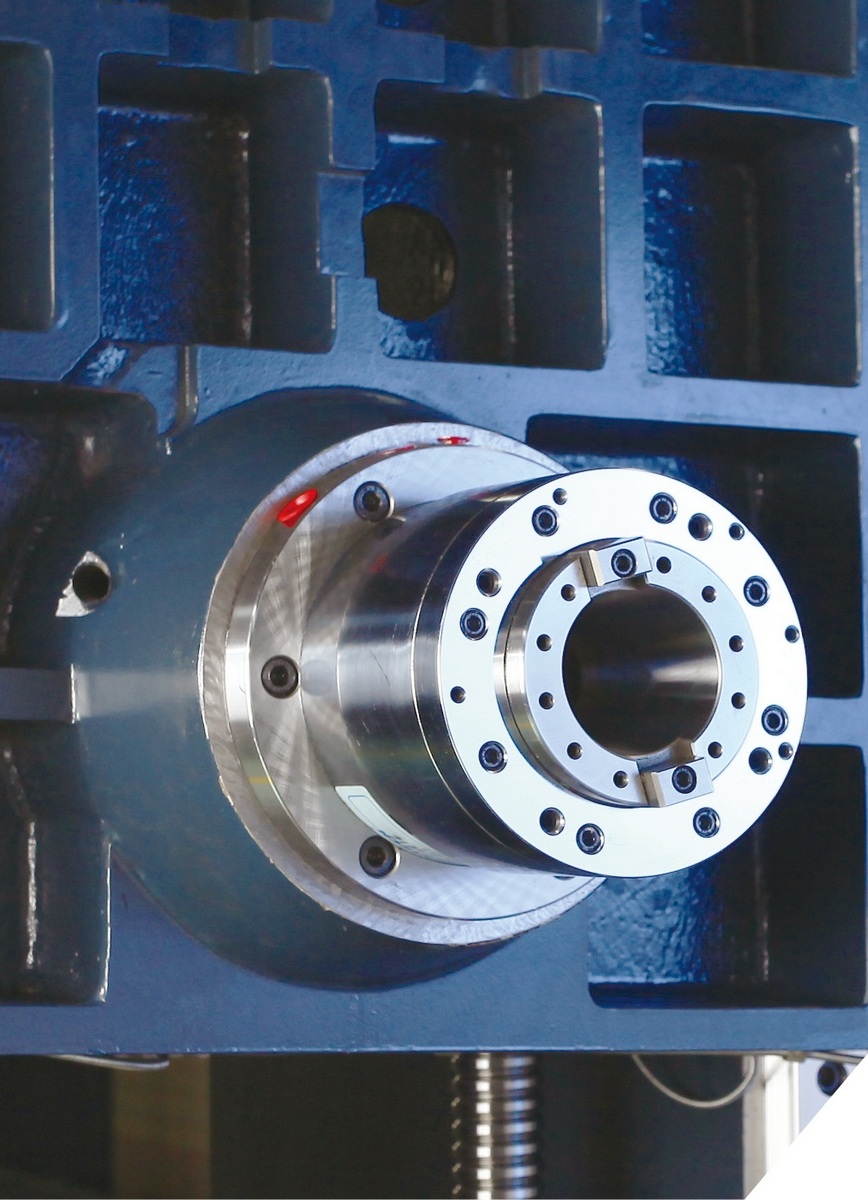

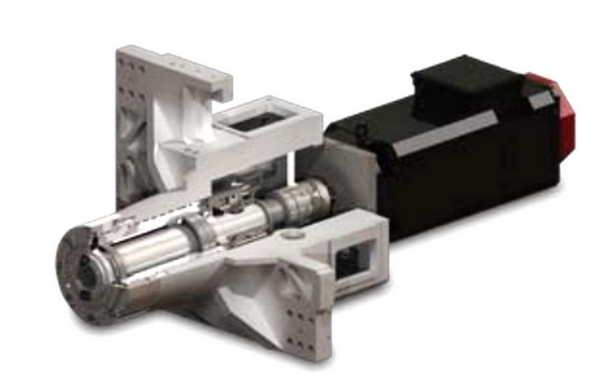

В базовой комплектации установлены шпиндели мировых производителей KENTURN / Cells (Тайвань). Максимально сбалансированы и обладает высокой статической и динамической жесткостью, с ременным типом привода (стандарт) - BT50 / SK50 / BT40

Все шпиндели в торце оснащены дополнительными форсунками подачи СОЖ в зону резания для интенсивной обработки. Шпиндели фирмы KENTURN/Cells используются на мировом брендовом оборудовании для производства компонентов для автомобильной, аэрокосмической и др. отраслях промышленности.

В шпиндели станка устанавливаются подшипники фирм NSK / FAG

Опционально и в версиях IHM-630APC используется устройство циркуляции масляного охлаждения с регулируемой температурой в сердечнике шпинделя и втулках, которое может подавлять тепловые изменения, вызванные нагревом этих деталей, и обеспечивать точность обработки.

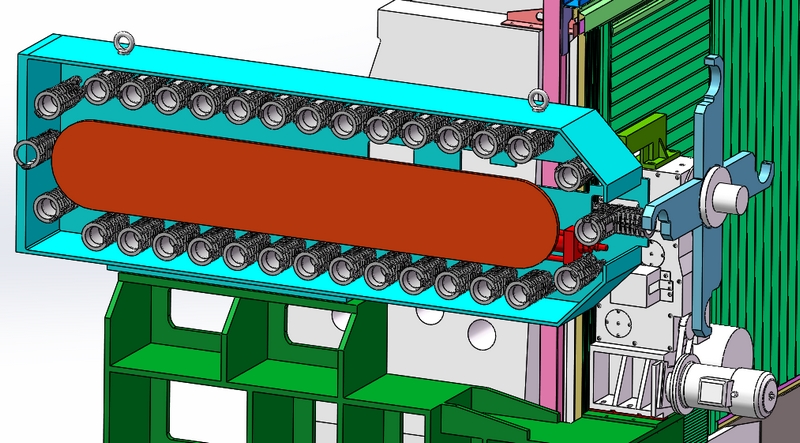

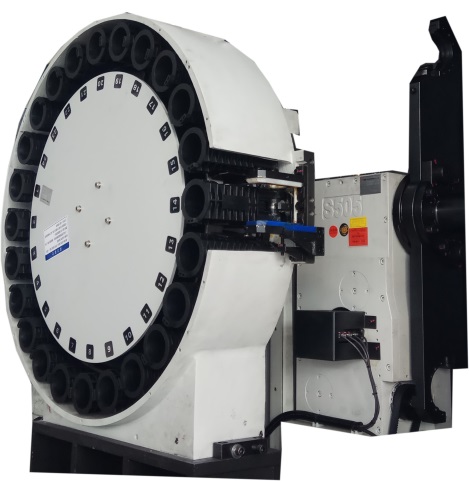

Станок оснащен системой автоматической смены инструмента манипуляторного типа. Это позволяет сократить вспомогательное время на смену инструмента при обработке сложных изделий, для изготовления которых требуется от 24 и более различных инструментов.

Производители – Тайвань Kyiv / Okada OKADA / Gifu, Taiwan.

24 позиции инструмента:

  • Смена инструмента производится в произвольном направлении.
  • Скомпонован под конус ISO 50.

По требованию заказчика инструментальный магазин возможно расширить до 40 / 60 / 90 / 120 позиций:

60 позиции инструмента:

  • Смена инструмента производится в произвольном направлении.
  • Скомпонован под конус ISO 50.
  • Магазин смонтирован отдельно от зоны обработки, отгорожен защитной створкой для предотвращения попадания СОЖ и стружки.

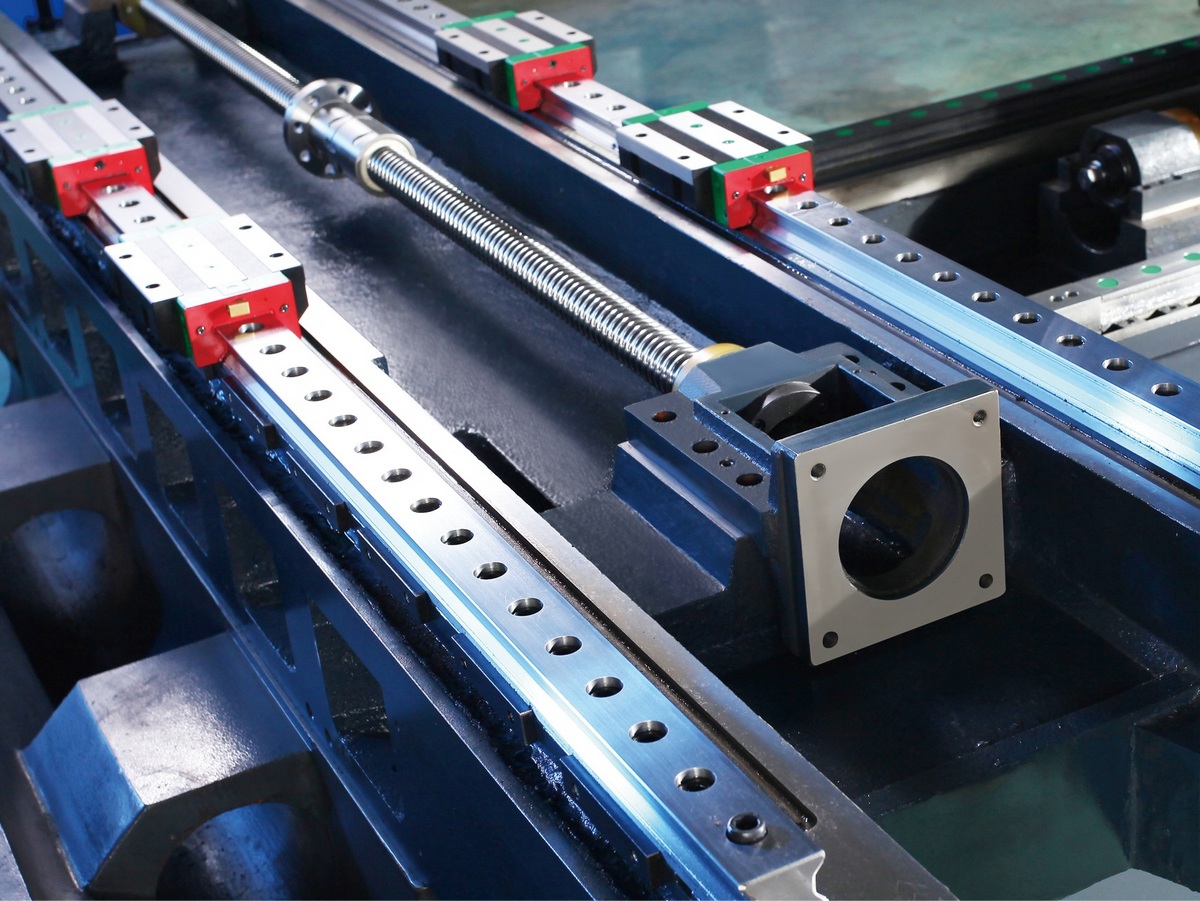

На станках серии IHM перемещения по осям (X / Y / Z) осуществляются по роликовым направляющим, увеличенной толщины (55 мм) фирмы HIWIN / THK (Тайвань / Япония). За счет использования линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения (0,003 ~ 0,005).

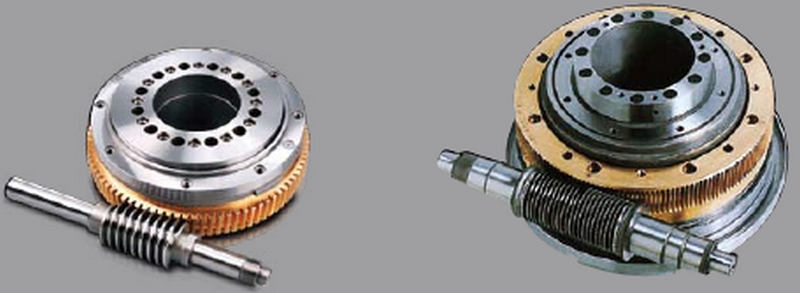

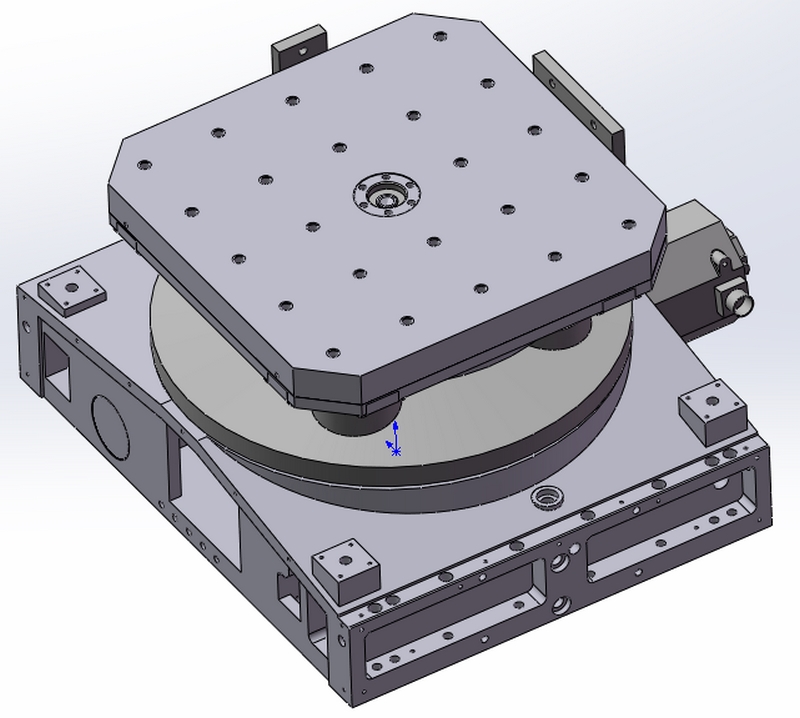

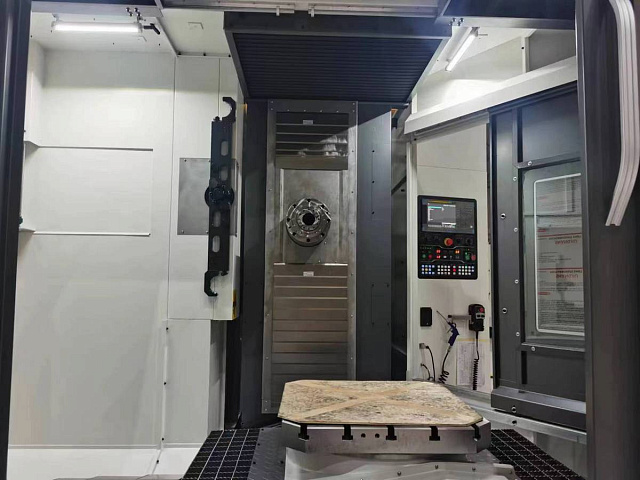

Поворотный стол: приводимый в движение прецизионной передачей, точное позиционирование и фиксация достигаются с помощью червячной передачи и диска торцевой передачи, а минимальный угол деления составляет 1-я.

В предлагаемом станке используется поворотный стол и механизмы смены паллет, производства Baojiacheng / Genlong / Parkson (Тайвань / Китай)

В базовой комплектации на станках MHM применяются шпиндельные моторы FANUC серии βiI-B, обеспечивающий высокую мощность, крутящий момент и отличную производительность. Характеризуются высоким КПД и низким тепловыделением, классом защиты IP40.

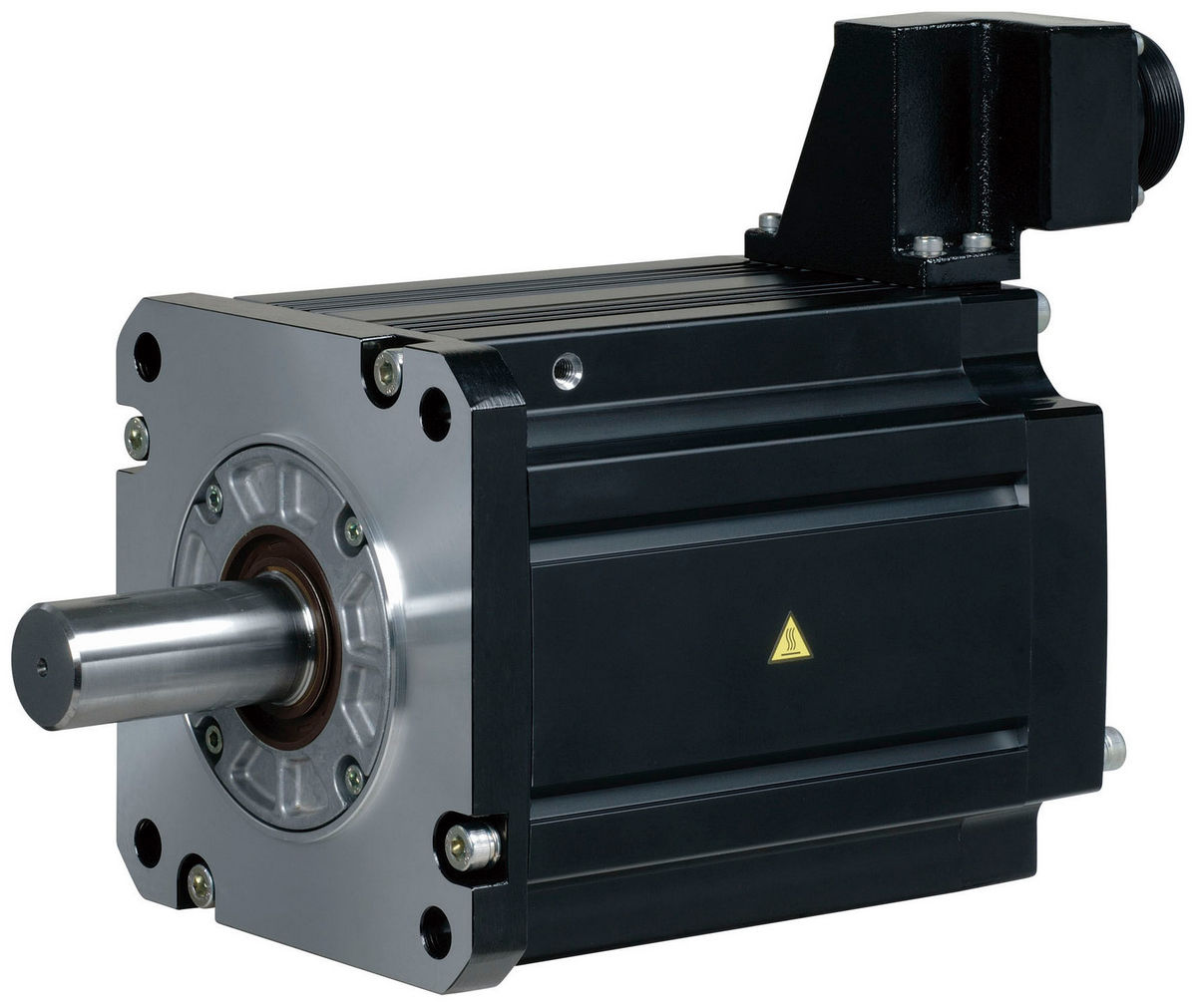

По осям установлены серворивода FANUC Beta i - двигатели с высоким соотношением эффективности и энергопотребления. Характеризуются быстрым ускорением, плавным вращением, степенью защиты IP65.

Для достижения максимального результата, обрабатывающие центры MHM оснащаются двигателями низкой инерции, что позволяет достичь высокого крутящего момента при низких оборотах. В тоже время ускорение/замедление процесса нарезания резьбы сокращается до минимума.

Шпиндель - один их главных узлов, от эффективности работы которого напрямую зависит качество и точность обработки. Именно поэтому на всех станках серии IHM630 установлено масляное охлаждение шпинделя. Основные преимущества:

  • качественное охлаждение при максимальных высоких оборотах;
  • стабильное и равномерное охлаждение на протяжении всего периода работы;
  • предотвращение тепловых деформаций при тяжёлых нагрузках на шпиндель;
  • крайне низкий уровень шумности и отсутствие вибрации.

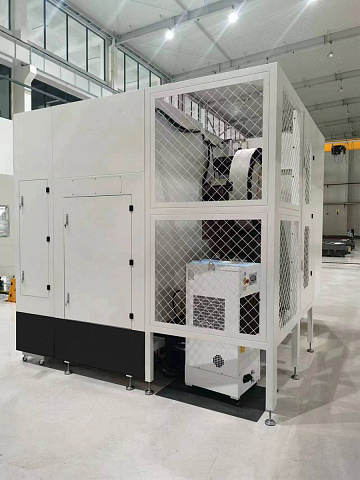

Маслоотделитель (сепаратор СОЖ) дискового типа предназначен для удаления масляных загрязнений из охлаждающей жидкости.

Диск из нержавеющей стали со специальным покрытием (для налипания масла) вращаясь захватывает масляную пленку с поверхности СОЖ, которая затем удаляется. Очищенная СОЖ попадает обратно в систему циркуляции для дальнейшего использования. Маслоотделитель существенно экономит и продлевает срок службы охлаждающей жидкости в системе.

Обеспечивает моментальное четкое перемещение по осям, без рывков и потерь мощности.

В версии IHM-630APC охлаждающее масло циркулирует по валу шарикового винта, чтобы быстро подавить воздействие нагрева на ходовой винт и серводвигатель во время высокоскоростной подачи и обеспечить стабильную точность обработки.

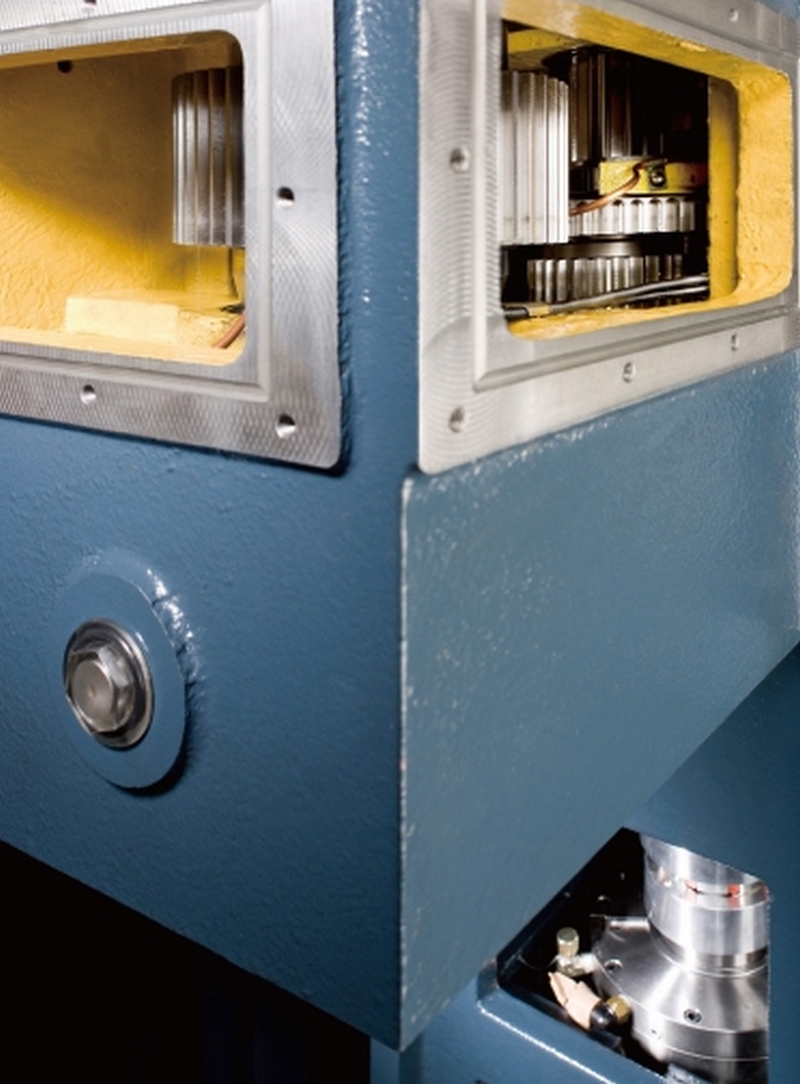

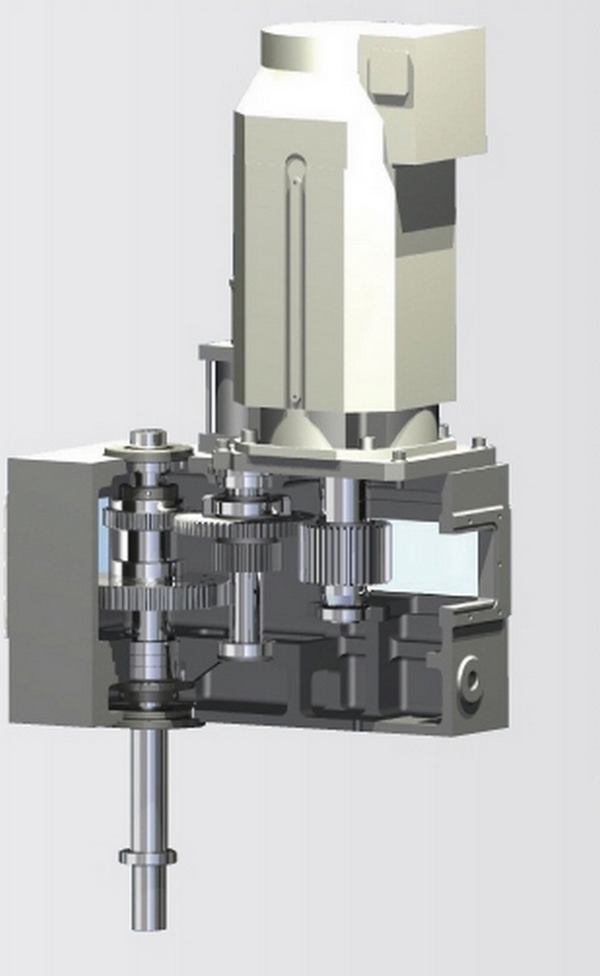

Привод шпинделя через коробку скоростей обеспечивает превосходную обработку и высокий крутящий момент при тяжелых режимах обработки.

Регулировка частоты оборотов от 10 до 6000 об/мин. Все шестерни и подшипники работают в масляной ванне.

Комплектация
Стандартная
Рабочий стол
Шпиндель
Система ЧПУ - Siemens 828D или Fanuc 0i MF5
Ленточный конвейер для стружки с корзиной
Полностью закрытый кожух и кожуха направляющих
Автоматическая система смазки фирмы Beiqier / Proton
Жесткое нарезание резьбы
Форсунки подачи СОЖ на шпиндельном кольце
Система подачи СОЖ
Кондиционер электрошкафа
Гидравлическая система Qiyang / Kangbaishi – Тайвань
Редукторный привод шпинделя
Масляное охлаждение шпинделя
Система балансировки жидким азотом
Система заземления
Монитор гидросистемы
Пистолет воздуха
Пистолет СОЖ
Ручной маховчек
Маслоотделитель
Лампа состояния
Оптические линейки Heidenhain / Fagor
Система масляного охлаждения ШВП
Дополнительная
14 000 об/мин BT40 Мотор-шпиндель
10 000 об/мин HSK Мотор-шпиндель
Оптические линейки по 3-м осям (Fagor)
Renishaw TS27R система измерения инструмента (заводская установка)
Renishaw OMP60 система измерения детали (заводская установка)
ZF-редуктор
Масляное охлаждение шпинделя
32 / 40 позиций магазин
20 бар подача СОЖ через инструмент

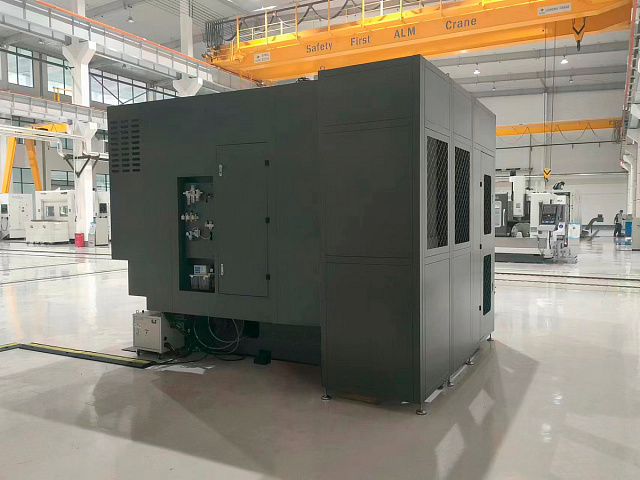

Фото IHM-630 без кожуха


Фото IHM-630 APC без кожуха
