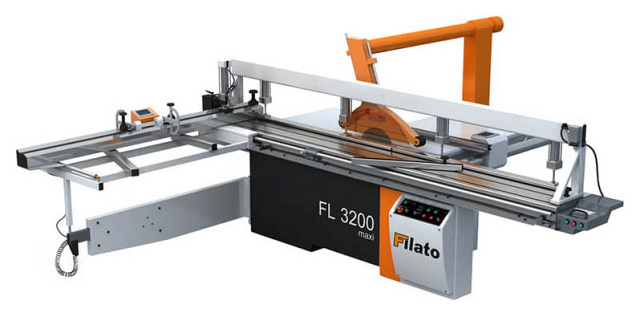

Форматно-раскроечный станок FILATO. Модель FL-3200 MAXI

Filato
КитайКитай
От 680 448 р
В лизинг от 9 186 р/мес
Связь с ведущим специалистом

Длина каретки: 3200 мм

Вылет пилы: 100 мм

Мощность: 5,5 + 0,75 кВт

Вес: 1200 кг

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования и технологий
Согласование оптимальной комплектации
Лучшие цены
Модель FL-3200 MAXI
Наибольшая длина пропила, мм 3200
Размеры основного стола, мм (длина × ширина) 1250 × 730
Размеры дополнительных столов, мм (длина × ширина) 1250 × 730
Размеры подвижного стола каретки, мм 3200 × 360
Расстояние между пилой и боковой базовой линейкой, наибольшее, мм 1200
Высота пропила основной пилой, наибольшая, мм 100 / 70
Наклон пильного узла, ° 0 – 45
Ø основной пилы (наибольший) / посадочный Ø, мм 350 / 30
Ø подрезной пилы / посадочный Ø, мм 120 / 22
Ø патрубка стружкоприемника, пильного узла / ограждения основной пилы, мм 115 / 100
Мощность двигателя основной пилы, кВт 5,5
Частота вращения основной пилы, об/мин 3800 / 5200
Мощность двигателя подрезной пилы, кВт 0,75
Частота вращения подрезной пилы, об/мин 9000
Общая установленная мощность, кВт 6,25
Габаритные размеры:
Длина, мм 3300
Ширина, мм 3100
Высота, мм 900
Вес, кг 1200

НАЗНАЧЕНИЕ:

Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.

Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.


СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Форматно-раскроечный станок FILATO FL-3200 MAXI

МАССИВНАЯ СТАНИНА

Основной всех узлов и элементов станка является массивная станина, которая гарантирует отсутствие вибраций и обеспечивает стабильную работу и огромный ресурс станка.

СПОСОБ КРЕПЛЕНИЯ КАРЕТКИ

Широкие базовые поверхности станины, обработанные за один установ, позволяют легко установить на них каретку. Данная конструкция не требует регулировки относительно основного стола, облегчает монтаж (каретка крепится 3‑мя винтами) и не требует дополнительных регулировок в дальнейшем.

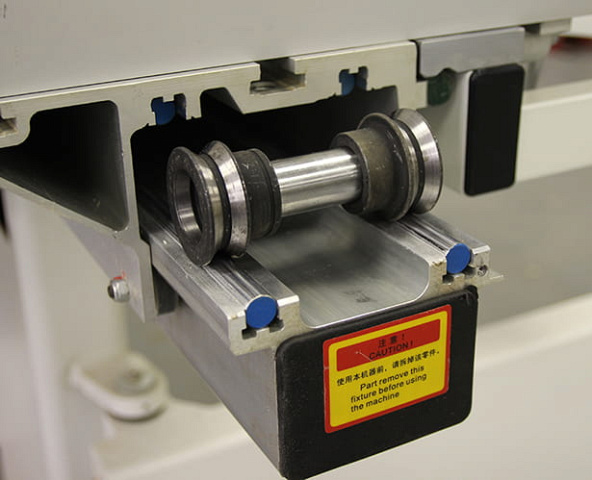

РОЛИКОВАЯ КАРЕТКА

Стальные цилиндрические направляющие обеспечивают высочайшую точность и качество распиловки. Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.

ЛИТОЙ ПИЛЬНЫЙ УЗЕЛ С ВАЛОМ ОСНОВНОЙ ПИЛЫ НА РАЗНЕСЕННЫХ ПОДШИПНИКОВЫХ ОПОРАХ

Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Пильный узел жестко смонтирован со станиной станка, что существенно снижает вибрацию узлов. Разнесенные подшипниковые опоры на основном валу увеличивают жесткость узла, значительно снижают биение вала и тем самым повышают ресурс пильного узла в целом.

Форматно-раскроечный станок FILATO FL-3200 MAXI

БЫСТРАЯ СМЕНА ЧАСТОТЫ ВРАЩЕНИЯ ОСНОВНОЙ ПИЛЫ

Благодаря длинному валу основной пилы в станке реализована система быстрой смены частоты вращения основной пилы. Оператору достаточно в считанные секунды открыть крышку станины и потянуть рычаг для ослабления приводных ремней, после чего можно изменить скорость вращения или заменить износившиеся ремни. Привод основной пилы осуществляется посредством двух клиновых ремней, что увеличивает ресурс самих ремней более чем в два раза.

Форматно-раскроечный станок FILATO FL-3200 MAXI

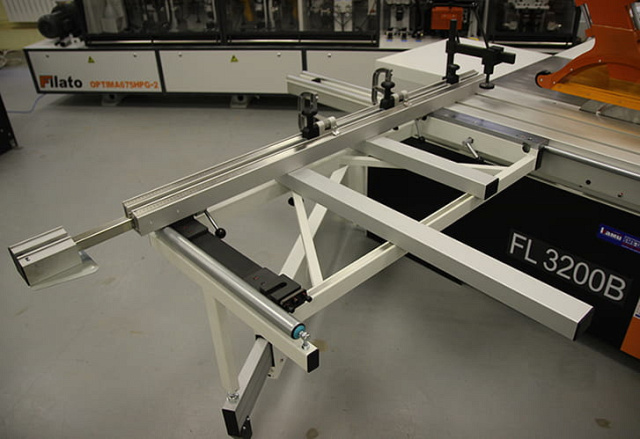

ЖЕСТКО ФИКСИРОВАННАЯ ПОПЕРЕЧНАЯ ЛИНЕЙКА

Поперечная линейка станка жестко фиксируется к поддерживающему столу в двух точках под углом 90 градусов к линии пропила. Настраивается единожды и не требует дополнительных регулировок. Это исключает смещение линейки во время работы и гарантирует правильную геометрию раскроя.

Форматно-раскроечный станок FILATO FL-3200 MAXI

ЛИНЕЙКА ДЛЯ КОСЫХ РЕЗОВ

В стандартную комплектацию станка включена градуированная линейка с массивным флажковым упором и линзой, которая устанавливается на каретку в «Т-образный» паз. Данное приспособление обеспечивает максимальное удобство и точность косых резов при раскрое.

Форматно-раскроечный станок FILATO FL-3200 MAXI

ПОПЕРЕЧНАЯ ЛИНЕЙКА С БЛОКОМ ЭЛЕКТРОННОЙ ИНДИКАЦИИ

Один из флажковых упоров на поперечной линейки оснащен блоком цифровой индикации, это обеспечивает высокую точность при установки размеров раскроя плитных материалов. Разрешающая способность 0,1 мм.

Форматно-раскроечный станок FILATO FL-3200 MAXI

ПАРАЛЛЕЛЬНЫЙ УПОР С МЕХАНИЗМОМ ТОЧНОЙ ПОДСТРОЙКИ И БЛОКОМ ЭЛЕКТРОННОЙ ИНДИКАЦИИ

Ручная тонкая настройка облегчает точную установку продольного упора. Регулировочный винт обеспечивает юстировку упора с точностью до миллиметра. Выставленный размер отображается на электронном табло, разрешающая способность которого составляет 0,1 мм.

Форматно-раскроечный станок FILATO FL-3200 MAXI

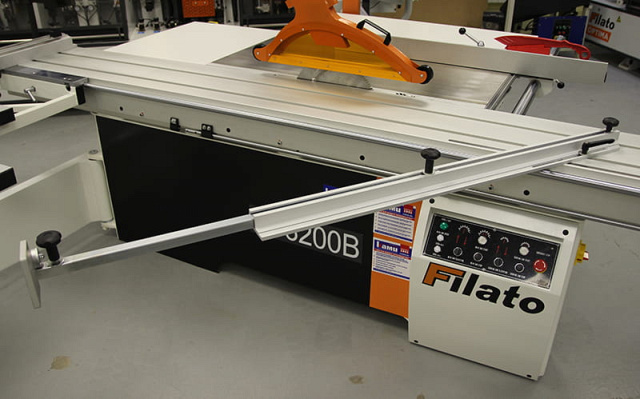

ПУЛЬТ УПРАВЛЕНИЯ

Пульт управления станка позволяет оператору быстро включить / выключить привод пил, а также настроить вылет основной и подрезной пилы, которые регулируются при помощи электромоторов. На панели установлен индикатор частоты вращения основной пилы а также кнопка аварийной остановки станка. Наклон пильного узла в пределах от +45º до +90º осуществляется за счет электропривода. Угол наклона отображается на электронном табло с точностью до 1º.

Форматно-раскроечный станок FILATO FL-3200 MAXI

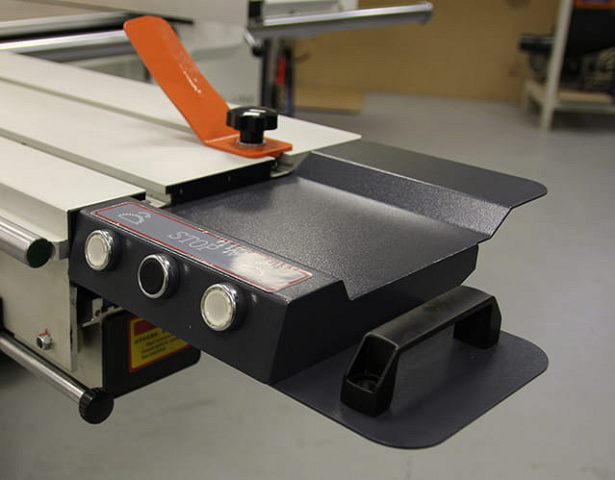

КНОПКИ НА КАРЕТКЕ

Кнопки запуска основной и подрезной пилы вынесены на каретку, что значительно облегчает запуск станка, уже с базированной крупноформатной плитой.

Форматно-раскроечный станок FILATO FL-3200 MAXI

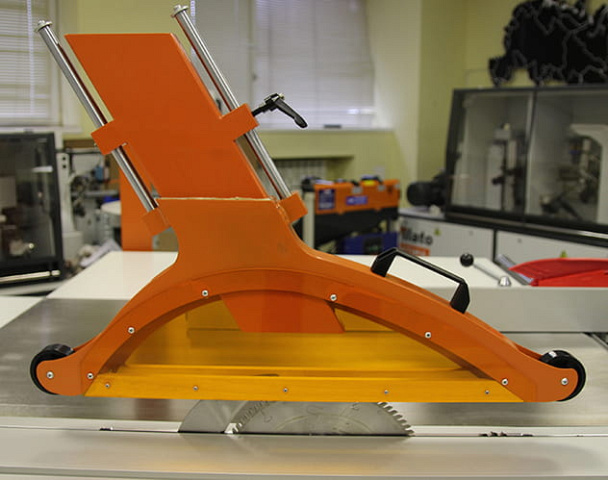

ЗАЩИТНЫЙ КОЖУХ ПИЛЫ

Большой защитный кожух пилы с роликами качения по заготовке легко регулируется по высоте, обеспечивая качественное пылеудаление, а также гарантирует полную защиту оператора. Такая конструкция позволяет исключить из раскроя расклинивающий нож без снятия защитного кожуха.

Форматно-раскроечный станок FILATO FL-3200 MAXI

ПНЕВМАТИЧЕСКИЙ ПРИЖИМ

В стандартную комплектацию станка входит пневматический прижим для надежной фиксации детали. Он срабатывает по щелчку тумблера и фиксирует заготовку автоматически, без предварительной настройки на толщину заготовки.

Форматно-раскроечный станок FILATO FL-3200 MAXI

ПНЕВМАТИЧЕСКАЯ ПРИЖИМНАЯ БАЛКА

Осуществляет надежную фиксацию материала в зоне раскроя. Исключает возможные дефекты-сколы, отклонения от размеров. Обеспечивает точный угол раскроя крупноформатных листов. Для удобства работы с пакетом негабаритных заготовок балка имеет 2 секции, которые могут работать независимо друг от друга



УСТАНОВОЧНЫЕ ГАБАРИТЫ:
