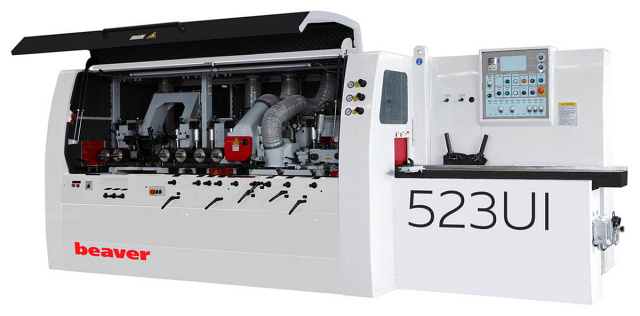

Станок четырехсторонний продольно-фрезерный с универсальным шпинделем BEAVER 523UI

Станок четырехсторонний продольно-фрезерный с универсальным шпинделем BEAVER 523UI
  • Производитель: Beaver

  • Макс. сечение заготовки: 230 х 160 мм

    Количество шпинделей: 5 шт.

    Скорость подачи: 6 - 30 м/мин

    Мощность: 45 кВт

    Вес: 4500 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для четырехсторонней плоскостной и профильной обработки заготовок за один проход с целью получения изделий точной геометрической формы. Профильные работы могут выполняться боковыми, верхним и нижним шпинделями.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Четырехсторонний станок Beaver 620, высокоточные динамически сбалансированные шпиндели

ШПИНДЕЛИ

Высокоточные, динамически сбалансированные шпиндели изготавливаются из термически обработанной стали. Все шпиндели проходят прецизионную обработку и контроль, что позволяет достигать безупречного качества строгания. Перед установкой на станок все шпиндели станка обкатываются в течение нескольких часов.

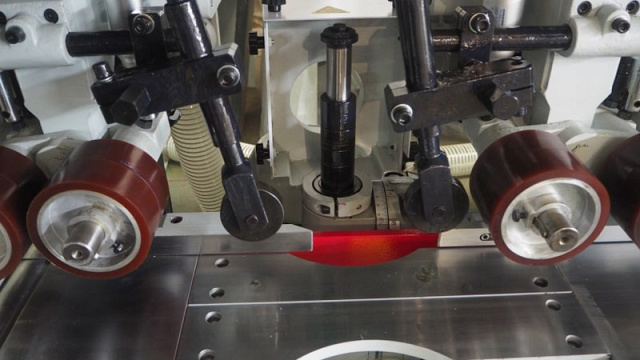

УНИВЕРСАЛЬНЫЙ  ШПИНДЕЛЬ

Станок оснащен 5-м универсальным шпинделем. Классический универсальный шпиндель с возможностью поворота 360°, что значительно расширяет производственный потенциал станка.

НАСТРОЙКА УНИВЕРСАЛЬНОГО  ШПИНДЕЛЯ

Возможность быстрой настройки универсального шпинделя благодаря электромеханическому пульту значительно упрощает и снижает время на переналадку станка.

Четырехсторонний станок Beaver 620, шпиндели собраны с применениемвысокочных подшипников известной фирмы SKF

ПОДШИПНИКИ

Шпиндели собраны с применением высокоточных подшипников известной фирмы SKF (Европа) и не требуют смазки в процессе эксплуатации.

СТАНИНА

На всех четырехсторонних станках Beaver используется самый современный - комбинированный тип станины. Сама станина сварная, коробчатой формы, которая обрабатывается на японских металлообратывающих центрах с ЧПУ. Шпиндельные узлы, основной и подающий стол, редукторы и другие узлы, гасящие вибрацию изготовлены при помощи литья.

IMG_2474

ХРОМИРОВАННЫЙ СТОЛ

Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0,3 мм) для достижения повышенной износоустойчивости. Полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи.

IMG_2745

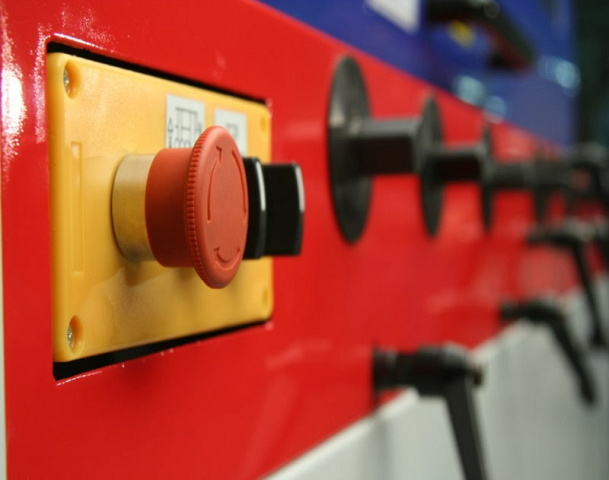

ПАНЕЛЬ УПРАВЛЕНИЯ

Настройка всех шпинделей легко и удобно производится с передней панели станка, не открывая защитного ограждения. Отсчет размеров настройки производится по цифровым индикаторам с точностью 0,01 мм.

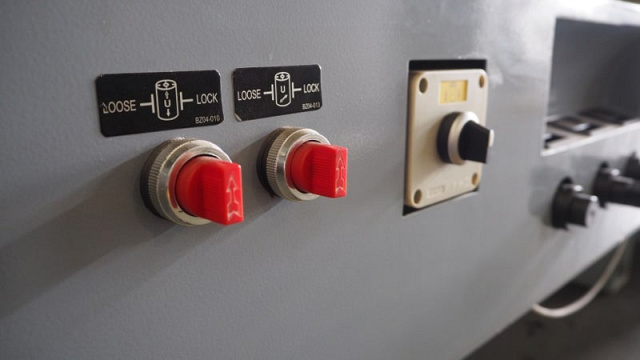

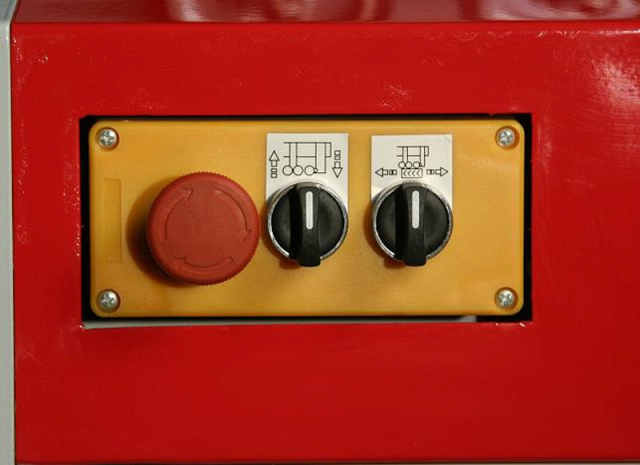

ДОПОЛНИТЕЛЬНЫЙ ПУЛЬТ

Дополнительный пульт управления, установленный на передней части станины, необходим для быстрой и удобной работы в режиме настройки станка. Обеспечивает удобство обслуживания и сокращает время переналадки.

IMG_2477

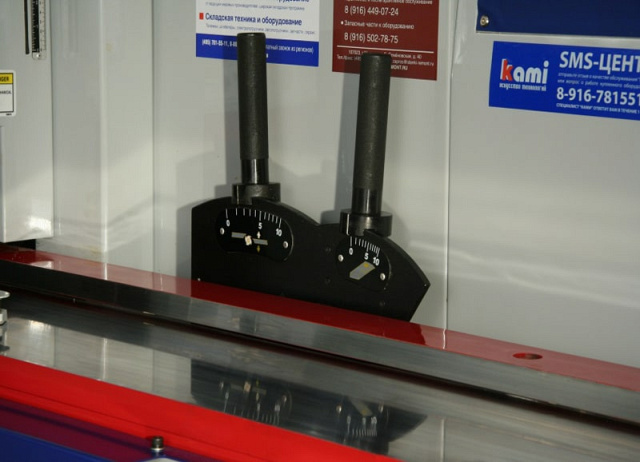

УДОБНАЯ НАСТРОЙКА

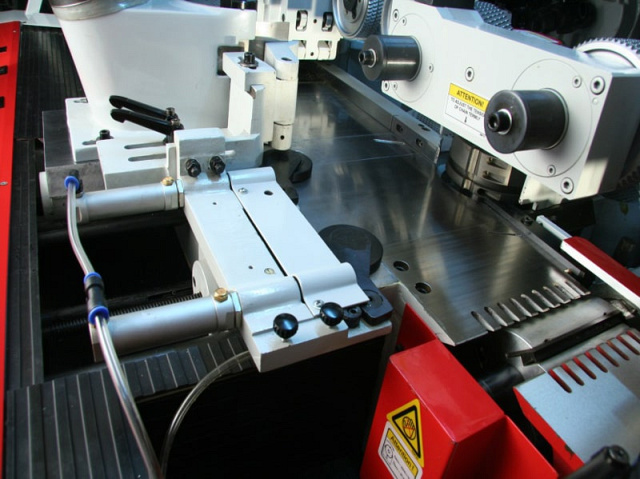

Настройка боковой направляющей линейки и подающего стола легко производится посредством рычагов быстрой настройки с надежной фиксацией рукоятками зажима.

БОКОВАЯ ЛИНЕЙКА

На первый горизонтальный шпиндель устанавливается пазовая фреза и специальная линейка. Это позволяет формировать на заготовке сразу две базовых поверхности, что значительно повышает точность и качество обработки. Также благодаря этому можно убирать легкую кривизну заготовок, получая изделие точной геометрической формы.

СИСТЕМА ПОДАЧИ

Приводные верхние рифленые ролики на входе позволяют обрабатывать массивные заготовки, обеспечивая высокоточную и надежную подачу заготовок.

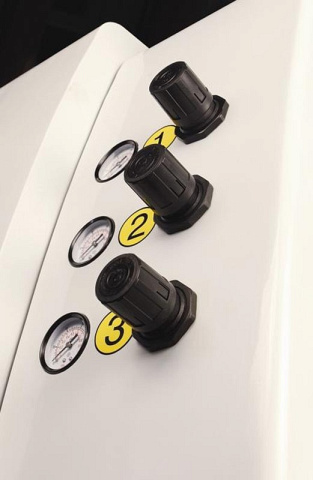

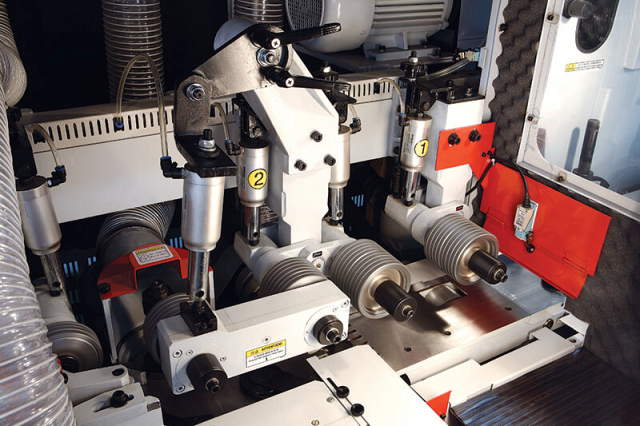

УПРАВЛЕНИЕ ПРИЖИМАМИ

Три независимых пневматических регулятора, управляющие прижимом трех независимых групп подающих роликов, обеспечивают безупречное позиционирование заготовки в процессе обработки в каждой зоне. Снижается время на переналадку станка, повышается производительность, в отличие от пружин – пневматика – стабильный и постоянный прижим заготовок на протяжении всего времени работы станка.

IMG_2009_12_25_0059

РЕДУКТОРЫ

Редукторная система привода подающих спаренных роликов через карданные валы обеспечивает надежную передачу крутящего момента на верхние и нижние ролики. Усиленные безлюфтовые редукторы обеспечивают мощную и стабильную подачу заготовок.

IMG_2604

БОКОВОЙ ПРИЖИМ

Боковой прижим, установленный напротив правого вертикального шпинделя с пневматической регулировкой. Позволяет деликатно обрабатывать заготовки небольших сечений, исключая их повреждение.

ПРИВОДНЫЕ РОЛИКИ В СТОЛЕ

В базовой комплектации станка имеется 2 подающих приводных ролика в столе. Благодаря им на станке можно протягивать и обрабатывать заготовки естественной влажности, расширяя производственные возможности станка.

13

ИНВЕРТОР

Электронная система регулировки скорости подачи (инвертор). Позволяет плавно регулировать скорость подачи в широком диапазоне скоростей с центральной панели. Диапазон регулировки от 6 до 30 м/мин.

3

НАПРАВЛЯЮЩИЕ ОПОРЫ

Цилиндрические направляющие, разнесенные в начало и конец рабочей зоны станка увеличенного сечения. Благодаря мощной конструкции на станке возможно обработать массивные заготовки на протяжении всей смены и более.

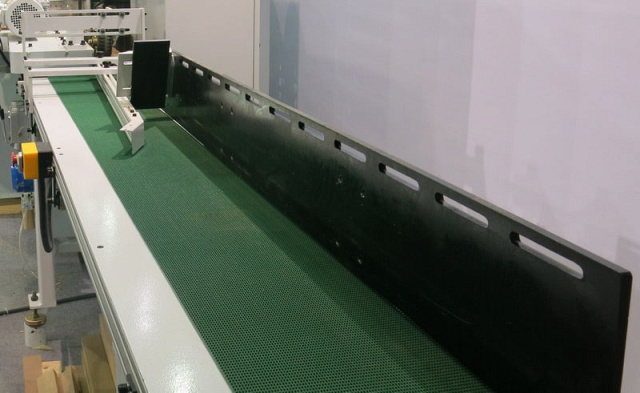

АВТОМАТИЧЕСКИЙ КОНВЕЙЕР

По желанию заказчика станок может быть оснащен автоматическим устройством для подачи заготовок.

ЭЛЕКТРОКОМПОНЕНТЫ

При изготовлении станка используются одни из самых надежных в мире электрокомпонентов SCHNEIDER Electric.

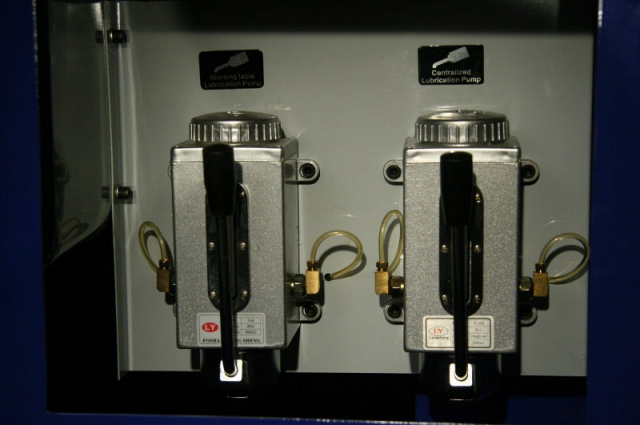

ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ

Централизованная система смазки позволяет дистанционно осуществлять смазку узлов станка с помощью ручного насоса. При этом снижается время, затрачиваемое на обслуживание станка. Имеется отдельная система подачи смазки на рабочий стол, что исключает налипание смолы на столе и значительно снижает усилие на механизм подачи.


ПИЛЬНЫЙ УЗЕЛ

Возможность установки дисковых пил на универсальный шпиндель.

Модель

BEAVER 523UI

Количество шпинделей, шт.

5

Размеры обрабатываемых заготовок (при обработке фрезами)

Ширина, мм

20 - 230

Толщина, мм

8 - 160

Скорость подачи (инвертор), м/мин

6 - 30

Диаметры шпинделей, мм

40 (50)*

Диаметр инструмента наружный

Нижнего шпинделя, мм

110 - 145

Правых и левого шпинделей, мм

110 - 200

Верхнего шпинделя, мм

110 - 200

Универсального шпинделя (пилы), мм

110 - 180 (350)

Частота вращения шпинделей, об/мин

6000

Угол поворота универсального шпинделя, °

360

Мощность двигателей

Нижнего шпинделя, кВт

7,5

Правого шпинделя, кВт

7,5

Левого шпинделя, кВт

7,5

Верхнего шпинделя, кВт

11

Универсального шпинделя, кВт

7,5

Подьема/опускания универсального шпинделя, кВт

0,18

Мощность двигателя подачи, кВт

3

Мощность двигателя подъема траверсы, кВт

1,1

Общая установленная мощность, кВт

45

Диаметр патрубков стружкоприемников, мм

150

Габаритные размеры:

Длина, мм

4700

Ширина, мм

1720

Высота, мм

1800

Вес, кг

4500



*по желанию заказчика диаметр шпинделя может быть 50 мм.

** по желанию заказчика можно установить гидрозажимные контропоры.


  • Егоров В.А.

    -

    Приобретали станок в 2014 году.
    Строгаем на нем брус. Делаем вагонку, доску пола.
    Работаем в одну смену.
    Станком довольны.
    Под наши задачи - хороший вариант.

  • Булдин Г.В.

    -

    Стоит с 2012 года.
    Переделывали последний шпиндель и этот станок работает как полноценный 6-тишпинделный.
    Поменяли на последнем шпинделе плиту.
    Станок за свои деньги. Берет даже кривую заготовку. Наборы фрез на нем хорошие.
    Рекомендуем.
