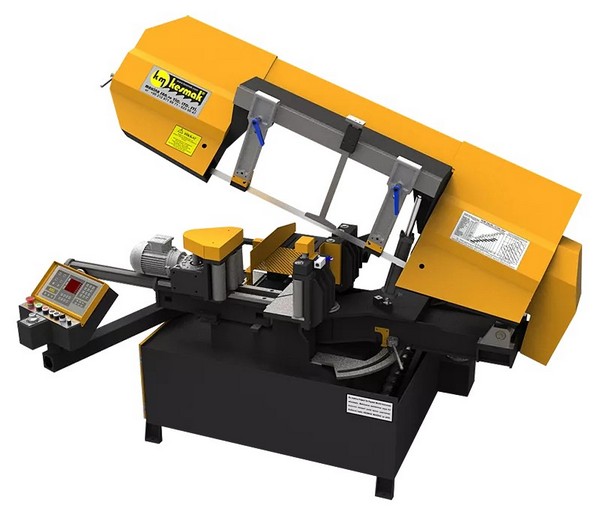

Автоматические ленточнопильные станки KESMAK. Серия KME DG

KESMAK
ТурцияТурция
Цена по запросу
Связь с ведущим специалистом

Распил заготовок: до 350 мм в диаметре

Производительность: до 350 резов в смену (стальной пруток Ø100 мм)

Вес: 776 - 1220 кг

Преимущества 6

PLC контроллер с памятью на 8 программ

Приводные роликовые тиски - упрощенный и надежный способ подачи заготовки

Точность подачи заготовки до ± 0,5 мм

Инвертер на главном двигателе позволяет бесступенчато регулировать скорость ленточного полотна, что в свою очередь дает возможность подбирать оптимальные режимы резания

Возможность оснащения устройством пакетной резки заготовок для увеличения производительности станка

Поворотная пильная рама дает возможность распила под углом без вращения заготовки

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Ленточнопильные станки по металлу служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.

Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.

Преимущества резки на ленточнопильном станке:

  • Высокая точность резки: 0,1 - 1,5 мм, отклонение от вертикали до 0,05 мм
  • Высокое качество поверхности реза
  • Малая ширина пропила (до 1,5 мм) экономит расход металла
  • Возможность резки под углом до ± 45º
  • Возможность резки пакетов заготовок
  • Все виды заготовок: сплошные заготовки, сортовой прокат, трубы


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Автоматические ленточнопильные станки применяются на крупных производственных предприятиях для нарезки огромного количества серийных заготовок. Основное преимущество их в том, что работа оператора сведена к минимуму: он всего лишь задает необходимые параметры.

Автоматические станки позволяют автоматизировать цикл по программе, включая рез и подачу заготовки в зону резания на определенную длину материала, способны работать в трехсменном режиме и резать длинномерные заготовки на заданные отрезки без оператора.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:

Особенностью схемы работы станка является заготовка различного профиля и материала под углом до 45° за счет поворотной пильной рамы, заготовка в данном случае остается неподвижной.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

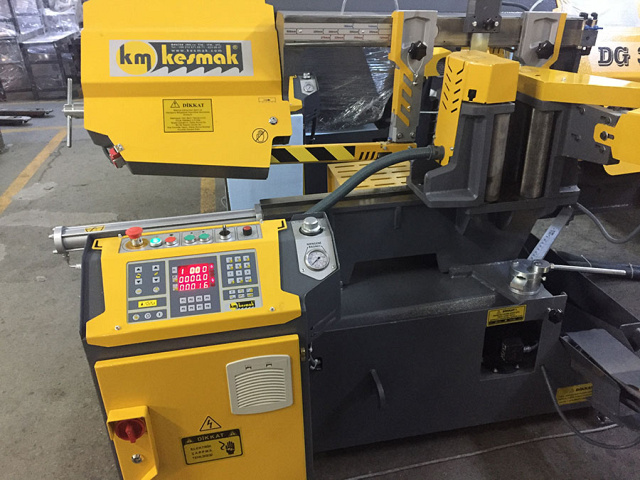

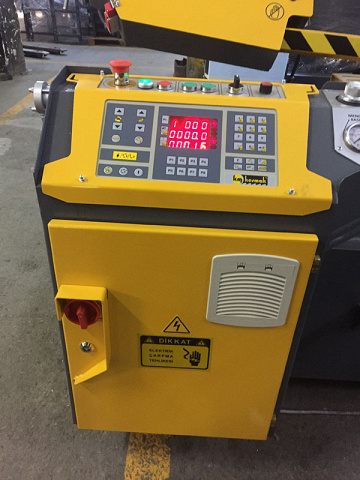

Станок оборудован PLC-контролером, который управляет всеми функциями автоматического станка:

  • Опускание пильной рамы консоль при резании;
  • Подъём консоли;
  • Открытие и закрытие основных и подающих тисков;
  • Подачу заготовки в зону резания;
  • Контроллер имеет возможность задать 8 программ (длина реза, количество отрезаемых заготовок) и выстроить их в нужном Вам порядке;
  • Точность длины реза ± 0,2 мм;
  • Автоматический останов станка при обрыве ленточного полотна;
  • Контроль открытых частей станка (при открытых элементах запуск станка невозможен).

Голосовое сопровождение процесса реза позволяет оператору не присутствовать рядом с оборудованием постоянно.

Станок озвучит окончание процесса распила или о возникшей ошибке.

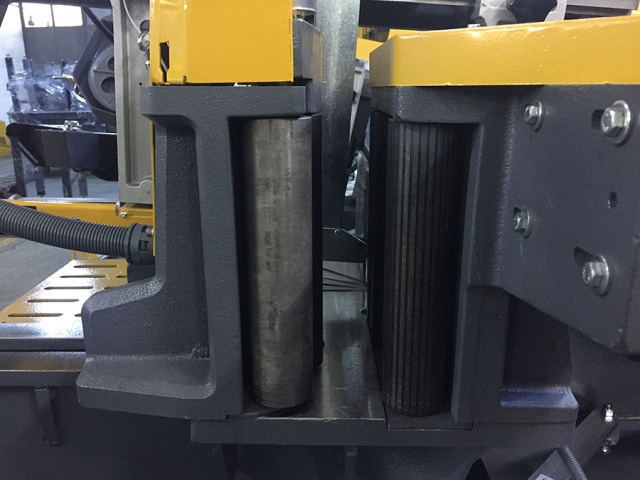

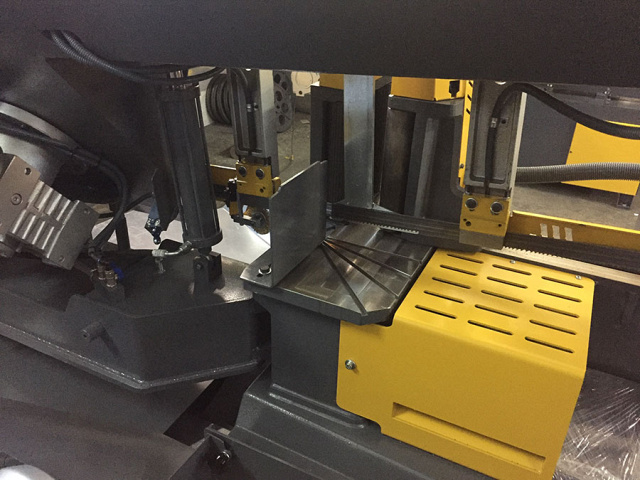

Автоматические подающие тиски с приводными роликами. Величина подачи контролируется энкодером с пульта управления.

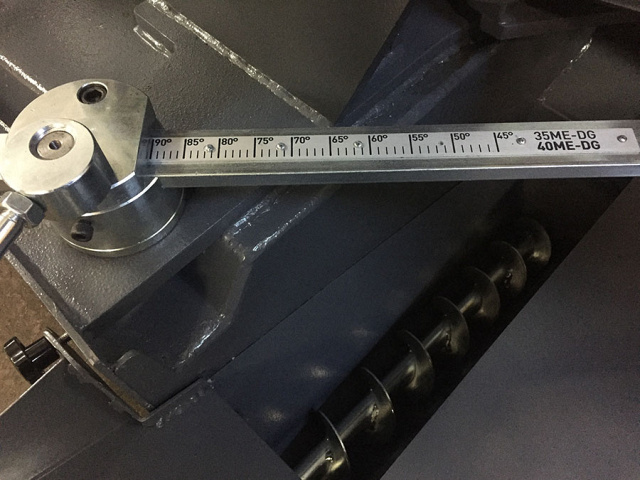

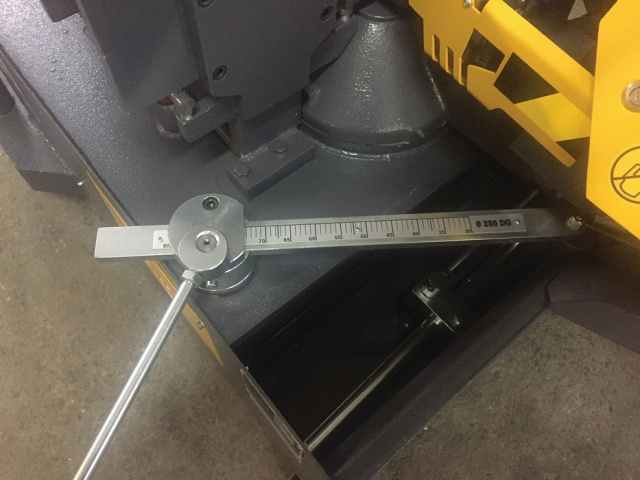

Поворотная пильная рама до 60 градусов позволяет осуществлять распил заготовок под углом без перемещения заготовки.

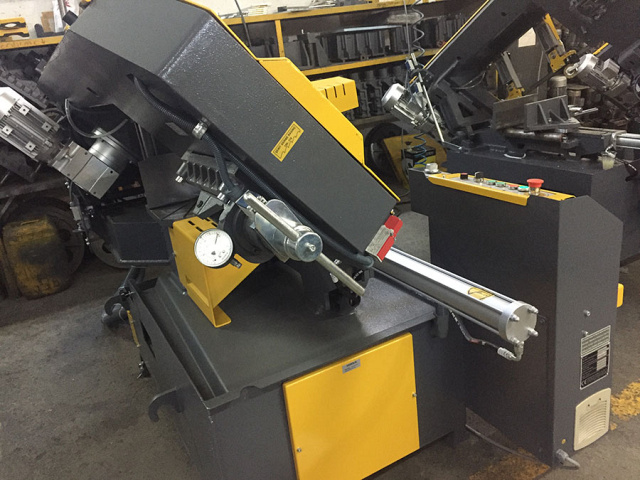

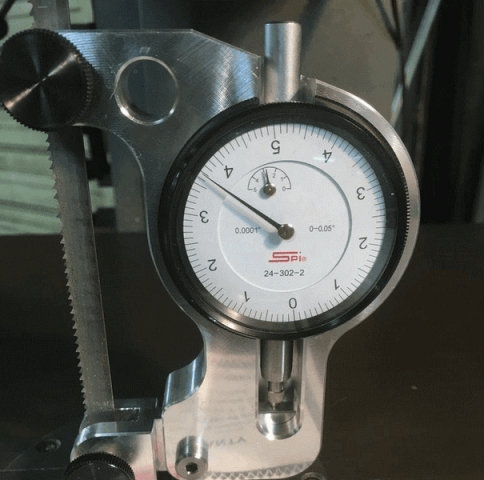

Устройство измерения натяжения ленточного полотна (манометр).

Система подачи СОЖ в зону резания.

Конвейер для сбора стружки сокращает время простоя оборудования при необходимости.

Щеточная система очистки ленточного полотна от стружки.

Станок своей конструкцией спроектирован таким образом, чтобы соответствовать максимальной нагрузке в условиях эксплуатации заготовительного производства. По этой причине все основные - несущие части станка изготовлены из чугуна, для придания жёсткости, устойчивости к вибрациям и ударам. Исполнение основных частей консоли, тисков и поворотного устройства из чугуна. На ленточнопильном станке установлена очищающая щётка для очистки ленточнопильного полотна.

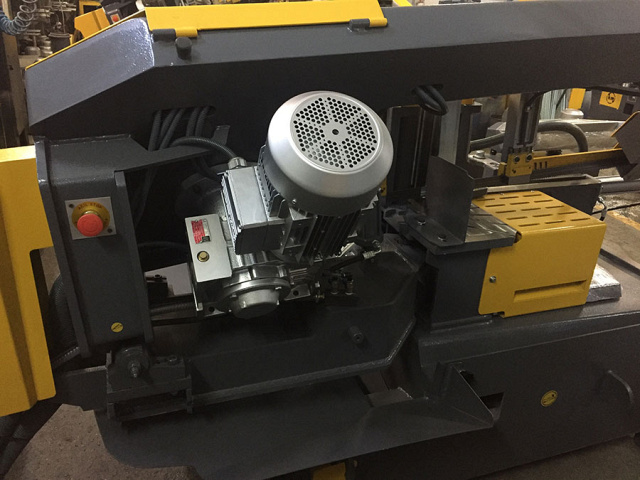

Привод ленточного полотна осуществляется через трехфазный электродвигатель с частотным преобразователем частоты для бесступенчатой регулировки скорости полотна 20 - 110 м/мин.
Автоматический останов станка при обрыве ленточного полотна.
Контроль открытых частей станка (при открытых элементах запуск станка невозможен).
Голосовое сопровождение процесса реза.
Контроллер имеет возможность задать 8 программ (длина реза, количество отрезаемых заготовок) и выстроить их в нужном Вам порядке.
Гидравлические тиски.
Роликовый стол.
Система очистки стружки.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

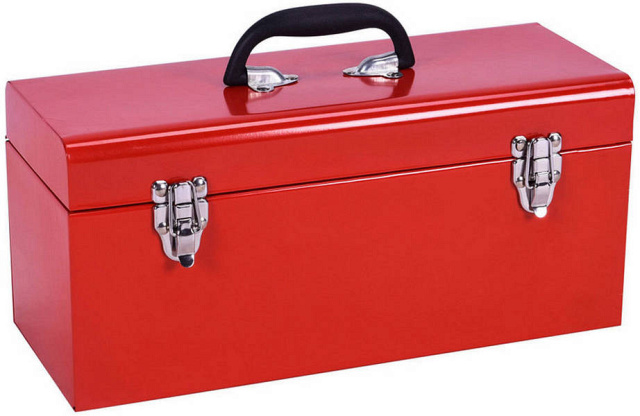

Инструмент для обслуживания станка комплект.

Полотно ленточной пилы.

Рольганг 1 м.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Гидравлический прижим для пакетной резки.
Лазерный указатель линии реза.


ДОПОЛНИТЕЛЬНЫЕ ФОТО:

Модель

KME 280 DG

KME 350 DG

Параметры реза при 90º ● Круг, мм

Ø 280

Ø 350

■ Квадрат, мм

280 х 280

310 х 310

▬ Пластина, мм

220 х 340

310 х 450

Параметры реза при ± 45º ● Круг, мм

Ø 230

Ø 300

■ Квадрат, мм

220 х 220

260 х 260

▬ Пластина, мм

240 х 140

280 х 260

Параметры реза при

пакетной резке (ОПЦИЯ GK)

● Круг, мм

150

180

■ Квадрат, мм

150 х 150

180 х 180

▬ Пластина, мм

150 х 260

180 х 240

Мощность Главный привод, кВт

2,2

3

Система охлаждения, кВт

0,12

0,12

Гидравлика, кВт

0,18

0,18

Подача заготовки, кВт

0,37

0,55

Стружкоуборочный конвеер, кВт

0,18

0,18

Размер ленточного полотна, мм

0,9 х 27 х 3660

1,1 х 34 х 4860

Объем бака СОЖ, л

30

35

Объем гидравлического бака, л

6,5

6,5

Высота стола, мм

760

745

Maкс. длина подачи, мм

6000

6000

Габаритные размеры
Длина, мм

1190

1340

Ширина, мм

1740

1860

Высота, мм

1990

2515

Вес, кг

776

1220
