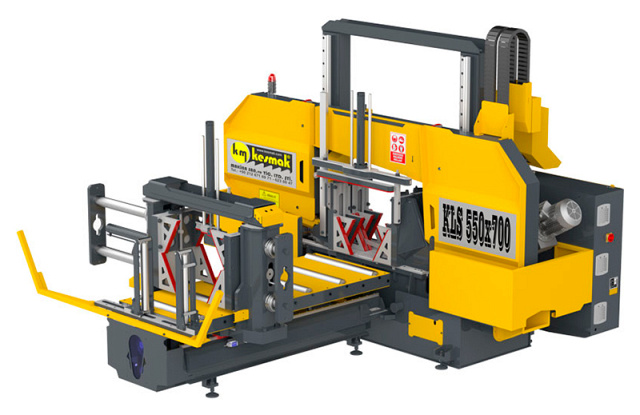

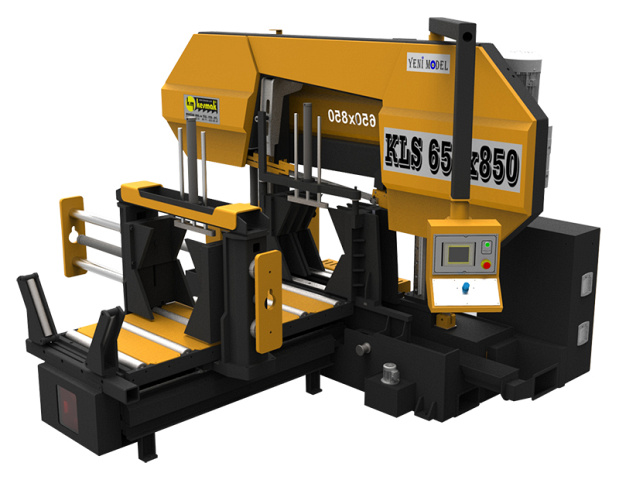

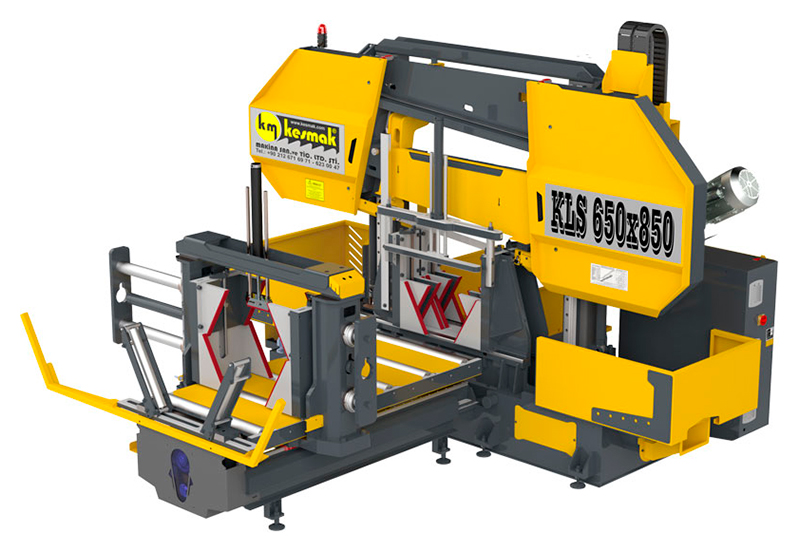

Автоматические ленточнопильные станки KESMAK. Серия KLS

KESMAK
ТурцияТурция
Цена по запросу
Связь с ведущим специалистом
face-company

Распил заготовок: до 1100 мм в диаметре

Производительность: до 550 резов в смену (стальной пруток Ø100 мм)

Вес: 6500 - 12 000 кг

Преимущества 6

NC - контроллер с памятью на 99 программ

Двойные подающие тиски обеспечивают точность подачи заготовки до ± 0,1 мм

Портальная конструкция в 2 раза увеличивает срок службы оборудования и износ инструмента за счет отсутствия вибраций

Прямолинейность реза до ± 0,1 мм

Инвертер на главном двигателе позволяет бесступенчато регулировать скорость ленточного полотна, что в свою очередь дает возможность подбирать оптимальные режимы резания

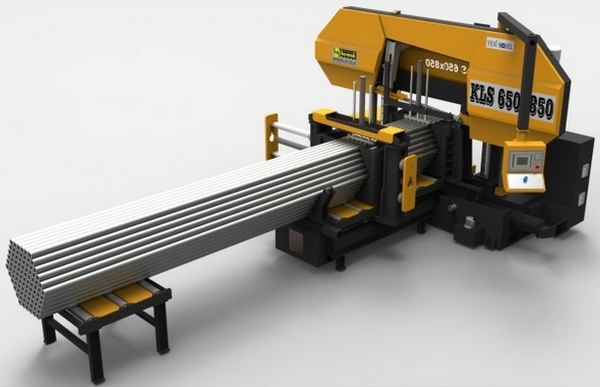

Возможность оснащения устройством пакетной резки заготовок для увеличения производительности станка

НАЗНАЧЕНИЕ:

Ленточнопильные станки по металлу служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.

Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.

Преимущества резки на ленточнопильном станке:

  • Высокая точность резки: 0,1 - 1,5 мм, отклонение от вертикали до 0,05 мм
  • Высокое качество поверхности реза
  • Малая ширина пропила (до 1,5 мм) экономит расход металла
  • Возможность резки пакетов заготовок
  • Все виды заготовок: сплошные заготовки, сортовой прокат, трубы



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Автоматические ленточнопильные станки применяются на крупных производственных предприятиях для нарезки огромного количества серийных заготовок. Основное преимущество их в том, что работа оператора сведена к минимуму: он всего лишь задает необходимые параметры.

Автоматические станки позволяют автоматизировать цикл по программе, включая рез и подачу заготовки в зону резания на определенную длину материала, способны работать в трехсменном режиме и резать длинномерные заготовки на заданные отрезки без оператора.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

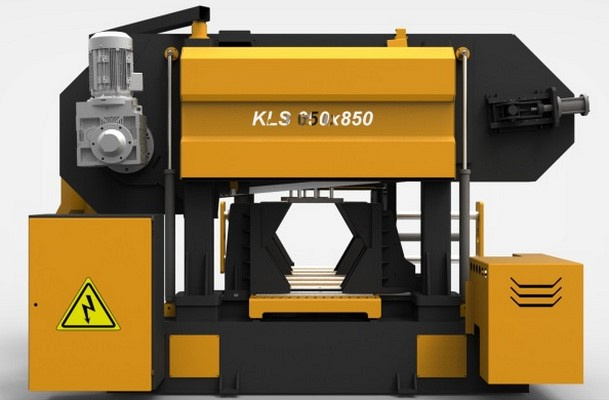

Портальная конструкция на линейных направляющих - это возможность быстрой замены направляющих при их износе, чего нельзя сделать при колонной конструкции, и в тоже время в 2 раза увеличивается срок службы оборудования и износ инструмента за счет отсутствия вибраций.

Станок своей конструкцией спроектирован таким образом, чтобы соответствовать максимальной нагрузке в условиях эксплуатации заготовительного производства. По этой причине все основные - несущие части станка изготовлены из чугуна, для придания жёсткости, устойчивости к вибрациям и ударам. Исполнение основных частей консоли, тисков и поворотного устройства из чугуна. На ленточнопильном станке установлена очищающая щётка для очистки.

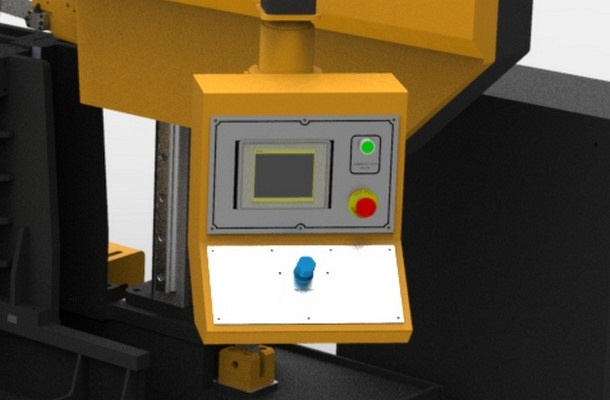

Управление станком полностью идет с NC контроллера с сенсорным дисплеем (весь процесс резания, а также обслуживание станка – время и длительность смазки движущихся частей и т.д.). Тем самым, однажды настроив оборудование руками профессионала – вы можете ставить за станок менее квалифицированный персонал.

Память контроллера – 99 программ.

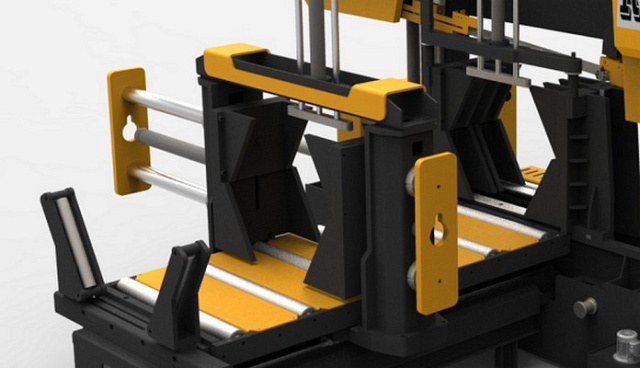

Автоматические двойные подающие тиски работают на механизме – ШВП + сервомотор, это самый надежный, точный и мощность метод подачи заготовки на ленточнопильных станках.

Точность подачи заготовки по длине ± 0,1 мм на 500 мм. Данный параметр успешно выдерживается, как на профильных заготовках, так и на сплошном материале.

Тиски уже в стандартной комплектации оборудованы призмой для пакетной резки.

Призма – это наиболее точный и надежный метод захвата труб в пучок.

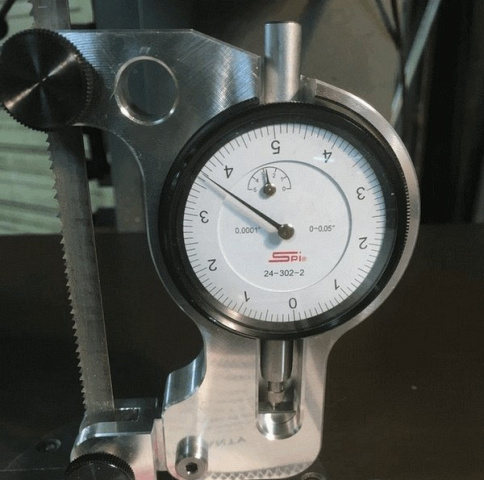

Устройство измерения натяжения ленточного полотна (манометр).

Система подачи СОЖ в зону резания.

Конвейер для сбора стружки сокращает время простоя оборудования при необходимости.

Щеточная система очистки ленточного полотна от стружки.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

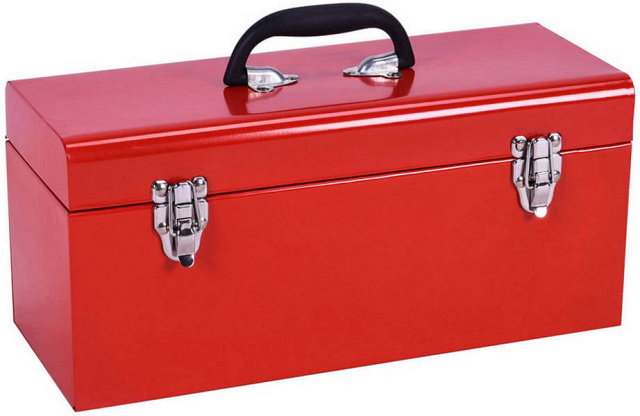

Инструмент для обслуживания станка комплект.


Полотно ленточной пилы.

Рольганг 1 м.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Гидравлический прижим для пакетной резки.
Лазерный указатель линии реза.

Модель

KSS 550 KLS 650 KSS 1100

Тип привода двойных подающих тисков

Сервопривод

Тип портала

Колонный Линейные направляющие Колонный
Параметры реза при 90º ● Круг, мм Ø 550 Ø 650 Ø 1100
■ Квадрат, мм 550 х 550 650 х 650 1100 х 1100
▬ Пластина, мм 550 х 700 650 х 850 1100 х 1300
Мощность Главный привод, кВт 4 5,5 7,5
Система охлаждения, кВт 0,12 0,12 1,1
Гидравлика, кВт 1,1 1,1 2,2
Подача заготовки, кВт 1,1 3 3,5
Стружкоуборочный конвеер, кВт 0,18 0,18 0,18

Точность подачи заготовки, мм

± 0,1 ± 0,05 ± 0,1

Размер ленточного полотна, мм

1,3 х 41 х 6850 1,6 х 54 х 8200 1,6 х 80 х 11 660

Объем бака СОЖ, л

70 120 140

Объем гидравлического бака, л

36 36 45

Высота стола, мм

500 700 750

Max. длина подачи за 1 ход, мм

1000 1400 400

Габаритные размеры

Длина, мм

1925 2750 3300

Ширина, мм

1300 4500 2930

Высота, мм

3700 1400 5280

Вес, кг

6500 8000 12 000
