На склад КАМИ поступил новейший автоматический плоскошлифовальный станок Spitzen SSG-40100NCAC
Уважаемые клиенты!

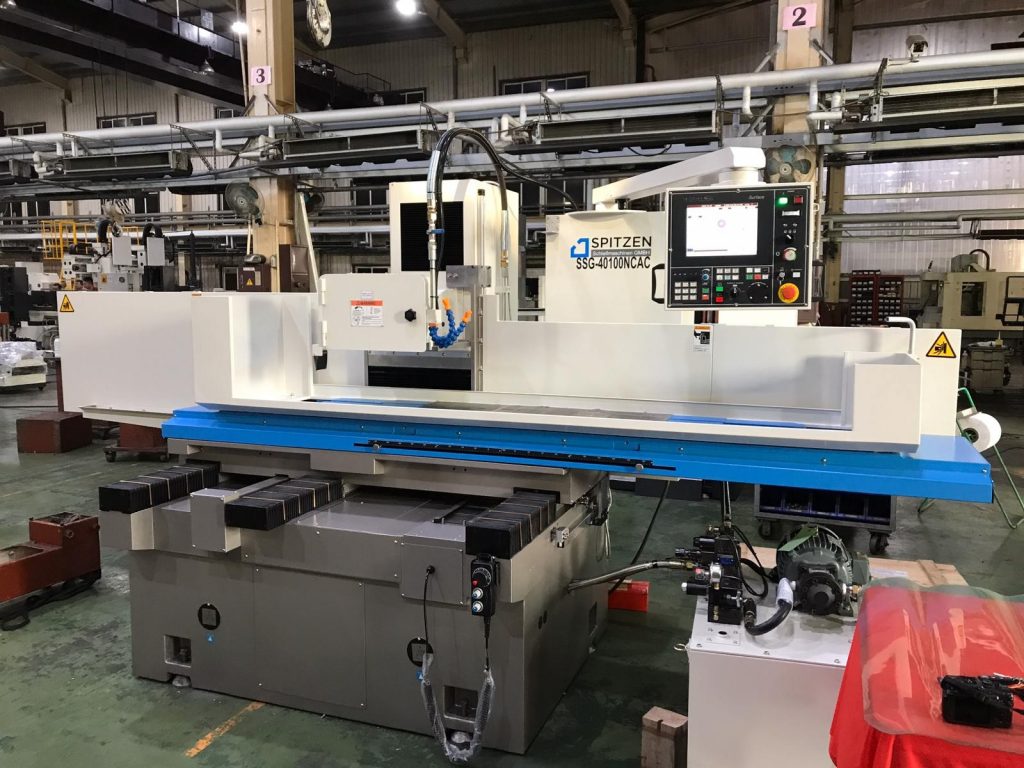

На склад КАМИ поступил новейший, полностью автоматический плоскошлифовальный станок Spitzen SSG-40100NCAC (Тайвань) c современным NC-контроллером 4-ого поколения.
Данная машина не имеет аналогов по функционалу и конструктивным особенностям среди одноклассников. При этом стоимость оборудования остается на уровне классических тайваньских машин, а качество исполнения и точность на уровне европейских и японских аналогов.

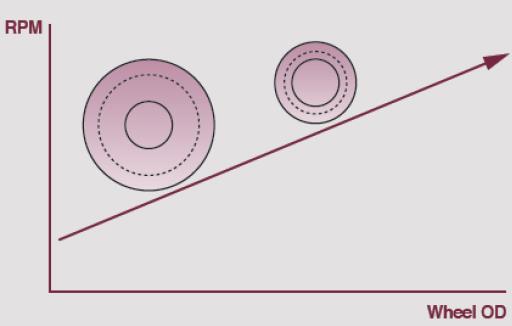

Встроенный драйвер контролирует частоту вращения шпинделя в зависимости от степени износа шлифовального круга. Данный драйвер отслеживает диаметр круга при каждом цикле правки круга и автоматически подстраивает частоту вращения для обеспечения необходимой постоянной скорости резания.

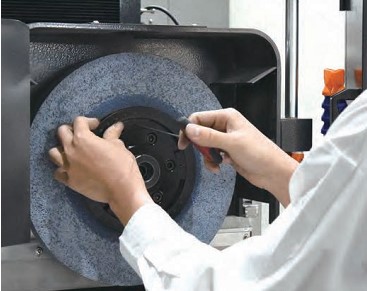

РАССТАНОВКА ГРУЗОВИКОВ ПО ПЕРИФЕРИИ ФЛАНЦА:
Динамическая система постоянно контролирует дисбаланс и позволяет снизить вибрацию на величину менее 1 мкм. Опытнейший оператор никогда не сможет отбалансировать шлифовальный круг на обычном стенде с такой же точностью. Если в процессе работы шлифовальный круг разбалансируется, то оператор получит уведомление о необходимости повторной балансировки.

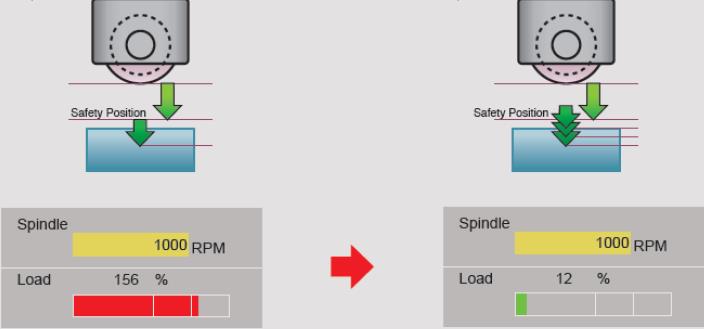

Нагрузка на шпиндель отслеживается в процессе шлифования. Оператор может использовать данную информацию для определения необходимости правки круга. Если контроллером будет зафиксирована ненормальная нагрузка, шпиндель автоматически переместится вверх, чтобы остановить цикл шлифования.

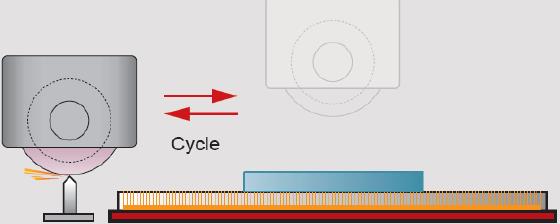

Во время шлифования станок может автоматически уходить в режим правки шлифовального круга. Стол уходит в крайнее положение, чтобы алмазный карандаш оказался под шлифовальным кругом, а затем производится цикл автоматической правки и компенсации в соответствии с установками оператора.
Перемещение шлифовальной головы осуществляется по высокоточным шлифованным и закаленным направляющим в комбинации с прецизионными роликовыми подшипниками. Направляющие шлифовальной головы и колонны преднагруже таким образом, что обеспечивают нулевой зазор для точного прямолинейного перемещения. Серводвигатель обеспечивает высокий момент, скорость и точность позиционирования. Минимальная подача головы реально равна 0,001 мм. MPG (ручной генератор импульсов) включен в стандартную комплектацию.

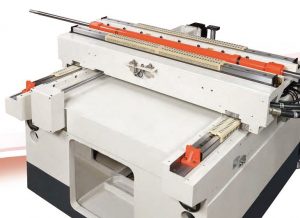

Система направляющих стола состоит из закаленных стальных направляющих и высокоточных игольчатых роликов для обеспечения долговечности направляющих и низкого коэффициента трения, а также для обеспечения точного линейного перемещения без отклонений, даже во время скоростного продольного перемещения.
Система направляющих нижних салазок так же состоит из закаленных направляющих и высокоточных предварительно нагруженных игольчатых роликовых подшипников. Роликовые подшипники состоят из независимо нагруженных и ведущих подшипников. Нагруженные подшипники держат вертикальную нагрузку, а предварительно нагружают ведущие подшипники для обеспечения точности поперечного хода. Сочетание этих двух характеристик обеспечивает превосходную долговечность и низкое трение, предотвращая рывковое перемещение.
|
|
|
| Врезное шлифование | Ступенчатое плоское шлифование | Шлифование крест-на-крест |
|
|
|
| Балансировка круга | Автоматическая правка круга, установка над шлифовальным кругом (опция) | Автоматическая правка круга, установка на столе (опция) |

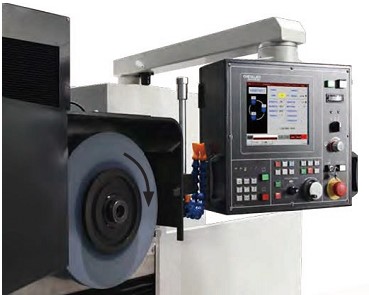

- Высокая надежность NC платформы
- Цветной сенсорный монитор с высоким разрешением (65 536 пикселей), диагональ 10.4”
- Мощная функция диалогового программирования для плоского, врезного шлифования
- Простая и понятная панель управления
- Функция отображения ошибок станка на мониторе с историей ошибок
- Функция возврата в стартовое положение по осям Y и Z
- Отображение механических и относительных координат
- Дружественный интерфейс позволяющий запрограммировать станок на различные режимы шлифования, правки круга и автоматической компенсации по оси Y без необходимости написания CNC программы
- Функция iMachine Communications Systems готова для удаленного сбора данных и отслеживания данных с мобильного устройства (требуется дополнительное программное обеспечение).
| Модель |
SSG-40100NCAC |
| Размер стола |
400 x 1000 мм |
| Нагрузка на стол |
670 кг |
| Макс. длина шлифования |
1015 мм |
| Макс. ширина шлифования |
405 мм |
| Макс. расстояние от поверхности стола до цента шпинделя |
610 мм |
| Размер магнитной плиты |
400 x 1000 мм |
| Максимальное продольное перемещение стола от гидравлики |
1050 мм |
| Скорость перемещения стола |
5 ~ 25 м/мин |
| Ускоренное поперечное перемещение |
2,25 м/мин |
| Автоматическая поперечная подача |
3 - 32 мм |
| Максимальный поперечный ход |
420 мм (395 мм при двухсторонних кожухах) |
| Поперечное перемещение при повороте маховика на 1 деление |
0,001 мм |
| Автоматическая подача шлифовальной головы |
0,001 ~ 0,04 мм |
| Ускоренное перемещение шлифовальной головы |
675 мм/мин |
| Минимальная величина подачи шлифовальной головы |
0,001 мм |
| Частота вращения шпинделя |
0 - 1800 об/мин |
| Мощность главного привода |
3,75 кВт |
| Размер шлифовального круга |
355 х 50 х 127 мм |
| Мощность гидравлической помпы |
1,5 кВт |
| Мощность привода поперечной подачи |
1,1 кВт, (серво) |
| Мощность привода вертикальной подачи |
0,4 кВт, (серво) |
| Требуемая мощность подключения |
10 кВА (с опциями 12,5 кВА) |
|
Площадь под эксплуатацию станка (Д х Ш х В) |
4280 x 1730 x 2100 мм |
| Габаритные размеры: | |
| Длина | 4450 мм |
| Ширина | 2020 мм |
| Высота | 2400 мм |
| Вес (нетт) | 3500 кг |
| Вес (брутто) | 4000 кг |
- Набор инструмента для обслуживания станка
- Краска для подкраски станка
- Балансировочная оправка
- Ключ
- Шестигранник 14 мм
- Приспособление для правки с алмазным карандашом
- Фланец для шлифовального круга
- Шлифовальный круг
- Защита от брызг
- Регулировочные опоры
- Регулировочные болты
- Набор шестигранников
- Пробки
- Инструкция по эксплуатации на русском языке
- Электромагнитная плита с блоком управления, размер 400 x 1000 мм
- Стенд для балансировки шлифовального круга роликового типа
- Система подачи СОЖ с бумажным фильтром и магнитным сепаратором (автоматическая перемотка фильтра, 120 л)
- Запасной фланец для шлифовального круга
- Приспособление для параллельной правки шлифовального круга и автоматической компенсацией (установка на рабочем столе)
- Оптические линейки для осей Y/Z
- LED освещение рабочей зоны
- Запасной шлифовальный круг (355x50x127 мм)
- Ручной генератор импульсов (MPG)
- Частотный преобразователь для главного шпинделя, мощность 5,5 кВт
- Двухсторонняя защита от брызг с задней стенкой
