Станок предназначен для заточки и доводки многозубого режущего инструмента из инструментальных сталей и твёрдых сплавов.
Станок рекомендуется для металлообрабатывающих производств, где применяются следующие виды режущего инструмента: фрезерный инструмент (концевые фрезы с плоским торцом, концевые фрезы прямы и профильные, шпоночные концевые фрезы).
Также станок рекомендуется для сервисных центров по заточке режущего инструмента.

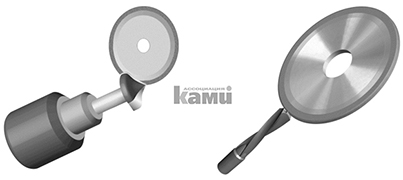

Станок IRONMAC M 115 благодаря своей конструкции позволяет затачивать концевые фрезы. Весь процесс заточки осуществляется вручную – настраивается диаметр, высота затачиваемого инструмента и съем с изношенной грани инструмента.
Принцип работы станка заключается в плавном перемещении инструмента (влево и вправо относительно заточного круга), установленного в пневматическое устройство с делительной головкой при помощи цанги (тип 5 С). Приспособление для заточки концевых фрез с радиусным торцем поставляется индивидуально по согласованию с заказчиком.
Концевая фреза имеет плавное перемещение за счет конструкции пневматического устройства с делительной головкой. Передвижной упор ограничивает длину хода фрезы, в зависимости от высоты инструмента, тем самым позволяя увеличивать производительность станка и снизить нагрузку на направляющие. Настройка диаметра инструмента и съема осуществляется при помощи винтовой пары (винт-гайка). Это обеспечивает точность заточки и снижает влияние человеческого фактора.
Прямолинейность хода заточного стола обеспечивается за счет передачи винт-гайка. Минимальный съем равен 0,02 мм.
Станок выполнен в настольном исполнении без системы подачи СОЖ.
Регулируемая по высоте и наклону электролампа.
Для заточки концевой фрезы с радиусным торцем для устройства 300 R.
Для устройства 300 S, 300 R – диаметр цанги 6, 8, 10, 12, 16, 20 и 25 мм.
Другие размеры цанг свыше 6 мм по отдельному согласованию.
Резьбовая цанга (тип 5 С) для устройства 300 RC, 300 E – диаметр цанги 3, 4 или 5 мм (указывается при заказе). Другие размеры цанг ниже 3 мм по отдельному согласованию.
