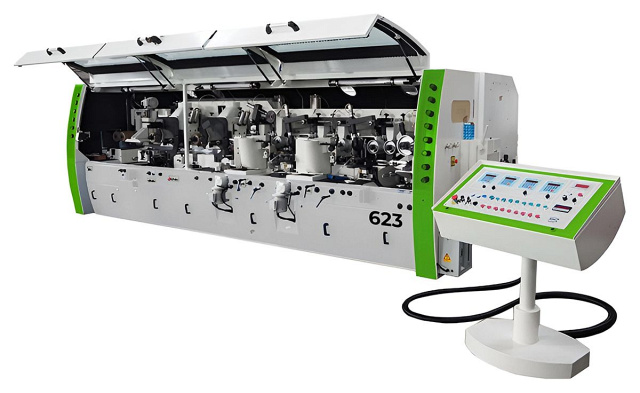

Четырехстороннний продольно-фрезерный станок Westwood 623 (с джоинтером, 60 (80) м/мин)

Четырехстороннний продольно-фрезерный станок Westwood 623 (с джоинтером, 60 (80) м/мин)
  • Производитель: Westwood

    Страна: Тайвань

  • Макс. сечение заготовки: 230 х 150 мм

    Количество шпинделей: 6 шт.

    Скорость подачи: 8 - 80 м/мин

    Мощность: 106 кВт

    Вес: 9000 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначены для выполнения широкого спектра высокоточной обработки заготовок с четырех сторон: от простейшего калибрования до сложного профилирования за один проход.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству клееного строительного бруса, щита, погонажных изделий, мебели, столярно-строительных изделий, стандартного домостроения и другие деревообрабатывающие производства.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

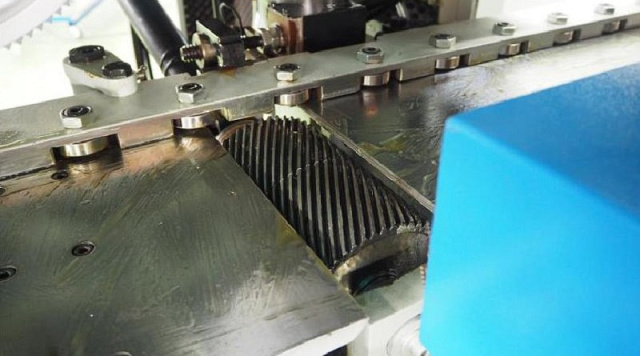

В базовой комплектации станка имеются 5 подающих приводных роликов в столе. Благодаря им на станке можно протягивать и обрабатывать заготовки естественной влажности, работать на скоростях подачи до 60 м/мин, расширяя производственные возможности станка.

Высокоточные балансированные шпиндели. Посадочный диаметр 50 мм. Радиальное биение не более 0,01 мм. Немецкие высокоскоростные подшипники FAG.

Массивная станина длиной свыше 5000 мм с разнесенными шпиндельными узлами. Позволяет избегать вибраций при работе на высоких скоростях подачи, исключает появление брака изделий.

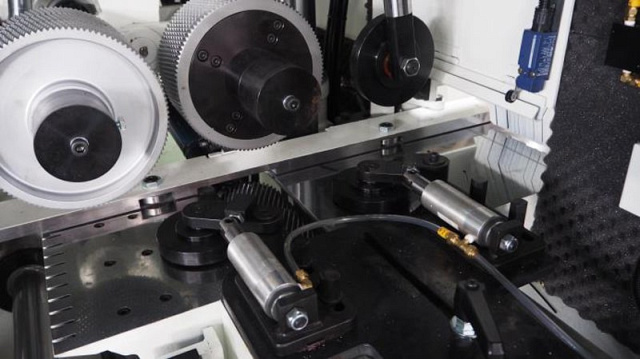

Мощные подающие ролики на входе диаметром 205, 36 мм и боковые пневмоприжимы способствуют точной подаче в зону обработки, исключая возможность появления брака изделий.

Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома 0,3 мм для достижения повышенной износоустойчивости. Полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи.

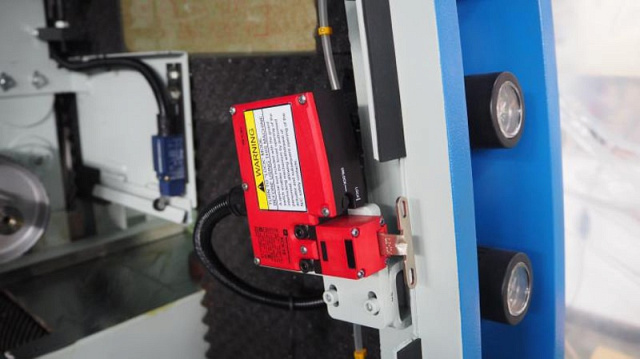

Электрический замок. Ограничивает доступ к механизмам станка в процессе работы. Норматив СЕ

Автоматическая смазка рабочего стола по таймеру позволяет снизить время на наладку станка, а также улучшает качество строжки, препятствует налипанию смолы на изделие.

Боковой прижим, установленный напротив правого вертикального шпинделя с пневматической регулировкой. Надежно прижимает заготовку, исключая любые смещения в процессе обработки.

Дополнительные верхние прижимные ролики для обеспечения лучшего прижима в зоне резания.

Внешние гидрозажимные контропоры на горизонтальных шпинделях. Позволяет устанавливать тяжелый гидрозажимной инструмент для работы на скоростях подачи до 60 м/мин для получения изделий высокого качества.

Джоинтер для прямых ножей на 6-м нижнем шпинделе. Джоинтер подтачивает все ножи, выставляя их на один радиус, без снятия инструмента со шпинделя, что позволяет работать безостановочно на высоких скоростях, получая неизменно отличное качество поверхности. Также использование джойнтера значительно увеличивает интервал работы инструмента до следующей заточки.

Независимые пневматические регуляторы, управляющие прижимом независимых групп подающих роликов, плит, боковых прижимов обеспечивают безупречное позиционирование заготовки в процессе обработки.

Станок оснащен инвертором подачи с диапазоном регулировок от 6 до 60 м/мин.

Два порта смазки позволяют дистанционно осуществлять смазку узлов станка с помощью шприца. При этом снижается время, затрачиваемое на обслуживание станка.

Отдельно вынесенный пульт управления станком. Длина кабеля 5 метров.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Количество шпинделей от 2 до 11 шт.:


523 - 5 шпинделей


623 - 6 шпинделей

623R - 6 шпинделей

723 - 7 шпинделей

723R - 7 шпинделей

823 - 8 шпинделей

823R - 8 шпинделей

923 - 9 шпинделей
  • Система SmartSet с 500 или 1000 шаблонами памяти, учет инструмента после переточки;
  • Джоинтер для профильных ножей и прямых ножей;
  • Ширина заготовки до 330 мм;
  • Толщина заготовки до 200 мм;
  • Обороты шпинделей 7200 об/мин, 8000 об/мин;
  • Скорость подачи до 90 м/мин;
  • Электронные счетчики положения шпинделей;
  • Исполнение подающей системы и прижимов под наклоном;
  • Боковые шпиндели под наклоном;
  • Оппозитное расположение вертикальных шпинделей;
  • Универсальный шпиндель;
  • Пильный узел до 56 кВт;
  • Секционный прижимной башмак;
  • Гравированный стол для обработки коротких заготовок;
  • Зеркальное исполнение станка (подача заготовок слева направо).

Высокоэффективные полностью автоматизированные системы (варианты исполнения)**


Параллельная работа


Комплексные линии


**Возможно изготовление линий любой сложности согласно техническому заданию заказчика.


Модель Westwood 623
Количество шпинделей, шт. 6
Ширина заготовки, мм 20 - 230
Толщина заготовки, мм 10 - 150
Скорость подачи, м/мин 6 - 60 (8 - 80)*

Система управления SCHNEIDER TOUCH SCREEN EASYSET

-Schneider 5.7"- размер сенсора HMI (200 размеров)

- Schneider PLC

- Данные профилей (200 размеров)

ЧПУ управление:

Левый шпиндель - радиальное

2 верхних шпинделя - радиальное

Перемещение траверсы по высоте


Минимальная длина заготовок

Поштучно, мм 900
Непрерывно, мм 300
Частота вращения шпинделя, об/мин 6000
Диаметр шпинделей, мм 50
Джоинтер для прямых ножей на 6-м шпинделе (для диаметра инструмента 163 мм и 183 мм (203 мм*) да
Гидрозажимные контропоры (в комплекте с 1 гидропистолет), шт. 4
Диаметр инструмента на 1-м горизонтальном шпинделе, мм 125 - 200
Диаметр инструмента на вертикальных шпинделях, мм 140 - 250
Диаметр инструмента на горизонтальных шпинделях, мм 140 - 250
Мощности приводов шпинделей
1-й нижний горизонтальный, кВт 11 (15)*
2-й правый вертикальный, кВт 11 (15)*
3-й левый вертикальный, кВт 11 (15)*
4-й верхний горизонтальный, кВт 15
5-й верхний горизонтальный, кВт 15
6-й нижний горизонтальный, кВт 15
Мощность привода подачи, кВт 11 (15)*
Мощность двигателя перемещения подающей траверсы, кВт 0,7
Установленная мощность, кВт 90 (106)*
Длина стола, мм 800
Ход стола вертикальный и линейки горизонтальный, мм 10
Осевое перемещение вертикальных шпинделей, мм 80
Осевое перемещение горизонтальных шпинделей, мм 40
Диаметр аспирационных отверстий, мм 6 х 175
Карданный привод подающих роликов

*при скорости подачи до 80 м/мин
