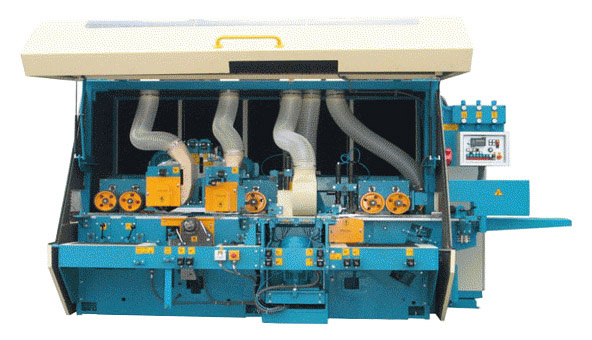

Четырехсторонний станок Profiles 220 6V-S60(100)

LEDINEK
ЕвросоюзЕвросоюз
Цена по запросу
Связь с ведущим специалистом

Макс. сечение заготовки: 200 х 220 мм

Количество шпинделей: 6 шт.

Скорость подачи: 0 - 60 м/мин

Мощность: 103 кВт

Вес: 10 000 кг

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Станок предназначен для четырехсторонней плоскостной и профильной обработки заготовок за один проход с целью получения высококачественных изделий точной геометрической формы.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству профильных погонажных изделий, столярно — строительных изделий, клееного строительного бруса, щита, мебели, стандартного домостроения и другие деревообрабатывающие производства.

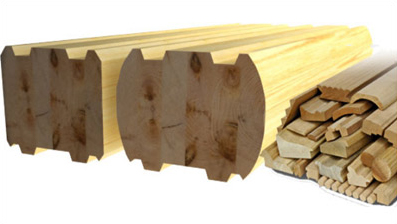

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

Четырехсторонний станок Profiles 220 6V-S60(100), получаемые изделия

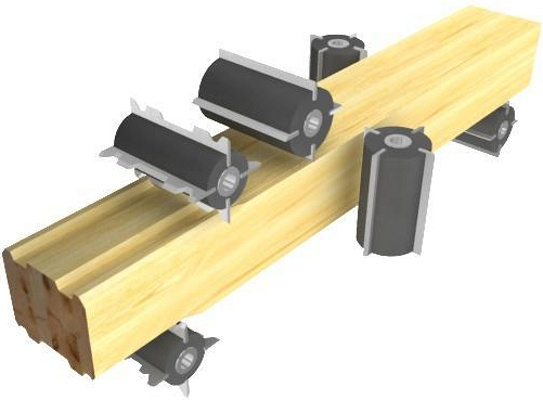

СХЕМА ОБРАБОТКИ:

Четырехсторонний станок Profiles 220 6V-S60(100), схема обработки



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

РАБОЧИЙ СТОЛ

Рабочий стол прошел специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома для достижения повышенной износоустойчивости.

НАСТРОЙКА НАПРАВЛЯЮЩЕЙ ЛИНЕЙКИ

Настройка направляющей линейки легко производится посредством рычагов быстрой настройки.

ВЫСОКОТОЧНАЯ, НАДЕЖНАЯ СИСТЕМА ПОДАЧИ ЗАГОТОВОК

На входе в станок заготовку подают пара верхних и пара нижних подающих зазубренныхых роликов. Ролики покрыты слоем хрома, диаметром 190 мм, пневматически подпружиненны.

ЦИФРОВАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ ШПИНДЕЛЕЙ (SIKO)

Настройка всех шпинделей легко производится с передней панели станка не открывая защитного кожуха.

БЕССТУПЕНЧАТАЯ РЕГУЛИРОВКА СКОРОСТИ ПОДАЧИ

Позволяет оператору оперативно без открытия кожуха осуществлять регулировку скорости подачи в зависимости от поставленных целей с помощью инвертора с центральной панели управления.

ДЕЛИКАТНАЯ И НАДЕЖНАЯ СИСТЕМА ПОДАЧИ ДЕТАЛИ НА ВЫХОДЕ ИЗ СТАНКА

На выходе заготовку протаскивают две пары (2 сверху + 2 снизу) высокопрочных роликов покрытые полиуретаном «VULKOLAN», усилие прижима регулируется пневматически с центрального пульта.

РОЛИКОВЫЕ ПНЕВМАТИЧЕСКИЕ ПРИЖИМЫ ПЕРВЫМ НИЖНИМ ШПИНДЕЛЕМ И ВЕРТИКАЛЬНЫМИ ШПИНДЕЛЯМИ

Позволяет без труда базировать к базовой плоскости массивные заготовки, например клееный брус.

НАДЕЖНЫЙ БОКОВОЙ ПРИЖИМ

Боковой пневматически подпружиненный прижим заготовок к базовой поверхности боковой линейки и ограждение нижней фрезы настраиваются одновременно с левым шпинделем. Обеспечивается надежное базирование заготовок, защита инструмента и удобство обслуживания при переналадках.

ИСПОЛЬЗУЮТСЯ КОМПЛЕКТУЮЩИЕ ЭЛЕКТРИКИ И ЭЛЕКТРОНИКИ ВЕДУЩИХ МИРОВЫХ ПРОИЗВОДИТЕЛЕЙ

SIEMENS, MOELLER, TELEMECANIQUE, LENZE, WATT, ABB, LEROY – SOMER, RITTAL.

Модель Profiles 220 6V-S60(100)
Размеры обрабатываемой заготовки
Ширина, мм 25 - 220
Толщина, мм 8 - 200
Длина, не менее, мм 1000
Размеры инструмента (Dнар. * dпос)
Первый нижний горизонтальный, мм 140 - 163 х 50
Правый и левый вертикальный, мм 140 - 230 х 50
Первый верхний горизонтальный, мм 140 - 200 х 50
Второй нижний вертикальный, мм 140 - 250 х 50
Второй верхний горизонтальный, мм 140 - 200 х 50
Частота вращения шпинделей, об/мин 6000
Скорость подачи, м/мин 0 - 60 (100*)
Количество шпинделей, шт. 6
Мощность первого нижнего горизонтального шпинделя, кВт 15,0 (22*)
Мощность правого вертикального шпинделя, кВт 11,0 (22*)
Мощность левого вертикального шпинделя, кВт 11,0 (22*)
Мощность первого верхнего горизонтального шпинделя, кВт 18,5 (22*)
Мощность второго нижнего вертикального шпинделя, кВт 11,0 (45*)
Мощность второго верхнего горизонтального шпинделя, кВт 18,5 (22*)
Мощность двигателя подъема, кВт 2,2
Мощность двигателя подачи, кВт 11,0
Установленная мощность, кВт 103
Диаметр патрубков стружкоприемников, мм 160
Габаритные размеры:
Длина, мм 3900
Ширина, мм 2350
Высота, мм 2250
Вес, кг 10 000
*- опция
