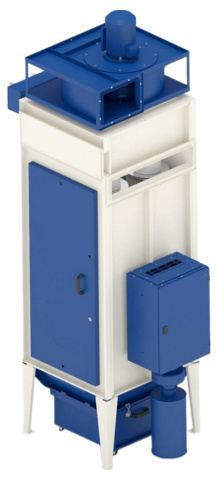

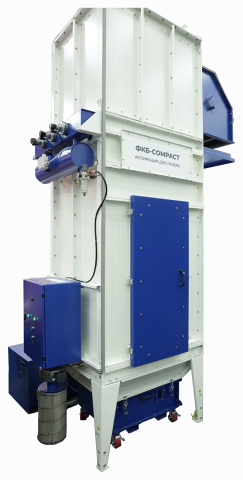

Фильтр картриджный с импульсной продувкой ФКБ-4-Compact

Фильтр картриджный с импульсной продувкой ФКБ-4-Compact

₽ $ ¥

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

Другие модели:

< ФКБ-6-Compact ФКБ-9-Compact

Производительность

1890 м³/ч
Общая установленная мощность

5,5 кВт
Напор

4200 Па
Емкость накопителей

0,1 м³
Система регенерации фильтров

Автоматическая (импульсная продувка)

Преимущества

Автоматическая система регенерация фильтров
Датчик загрязнения фильтров

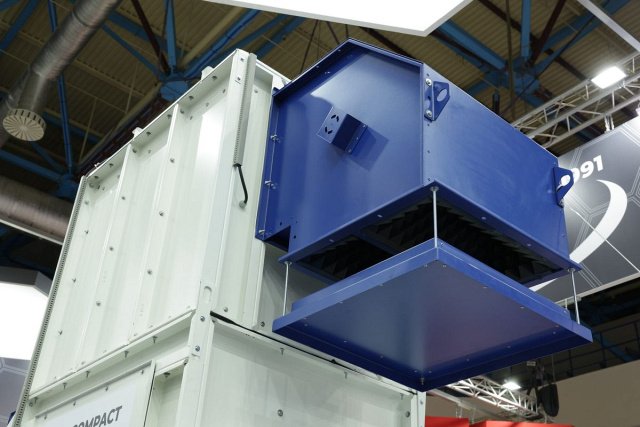

Вентилятор в шумопоглащающем кожухе
Вентилятор в чистой зоне
Огнепреградительные клапаны

Назначение

Кассетные фильтр с импульсной продувкой ФКБ-Compact предназначен для удаления загрязненного воздуха из зоны обработки станков, последующей его очистки и возврата чистого воздуха в цех.

Область применения

В основном фильтры применяются на металлообрабатывающих производствах в составе систем аспирации на участках плазменной и лазерной резки, а также шлифования металла, песко-и дробеструйной обработки и т.д.

Схема обработки

Конструктивные особенности

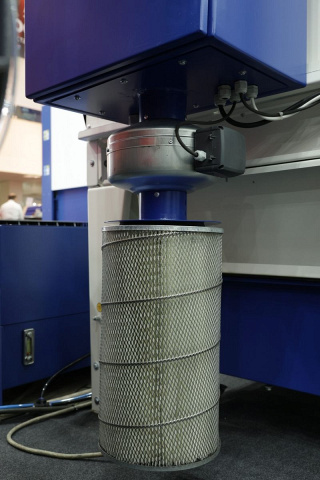

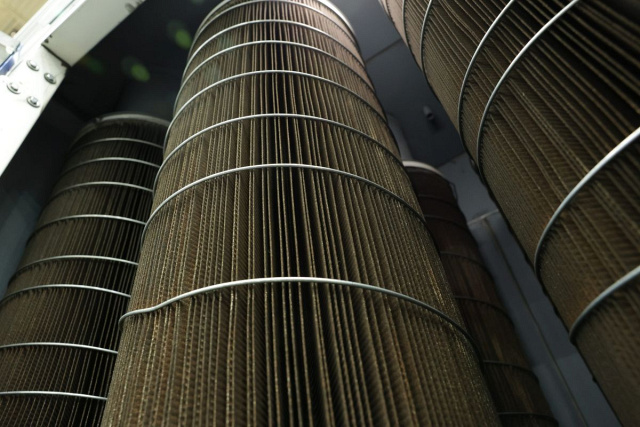

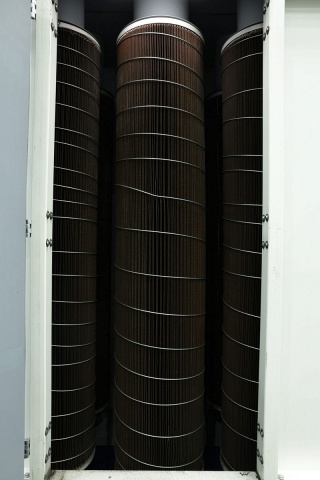

Изготовлена из полиэстера с нановолокнами или полиэстера, изготовленного по технологии Spanlace. Картридж обработан огнестойкой пропиткой, класс очистки F9. Эффективность очистки от пыли (d ≥ 5 мкм) не менее, 99,9%.

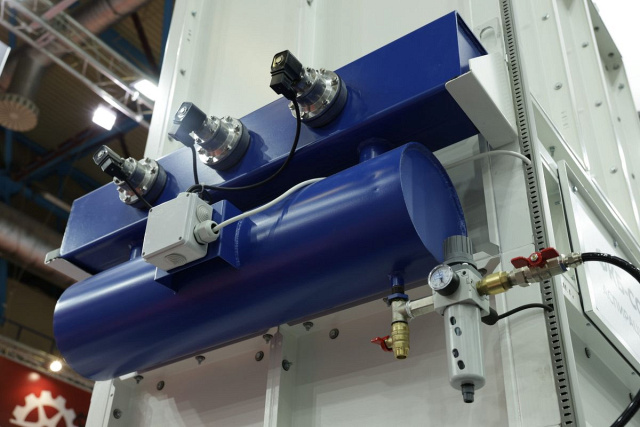

Очистка картриджей происходит в автоматическом режиме без остановки вентилятора путем импульсной продувки сжатым воздухом. Фильтр оснащен ресивером и системой подготовки сжатого воздуха.

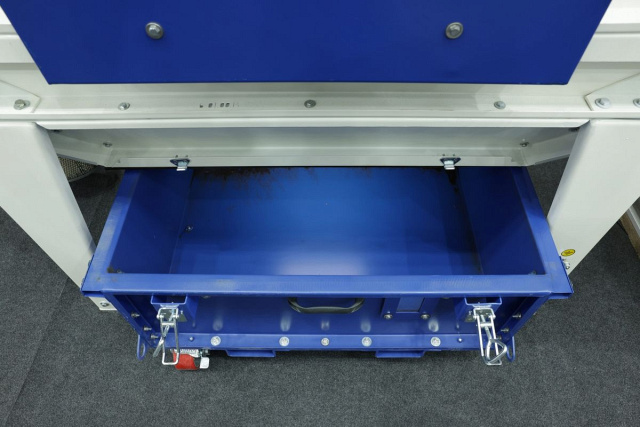

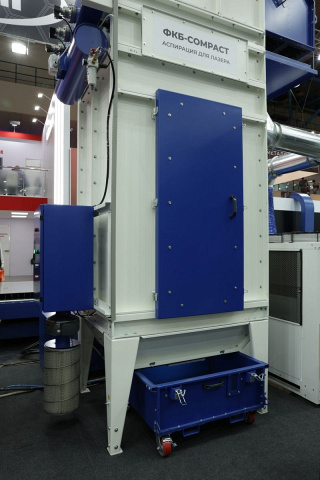

Фильтр комплектуется подкатной пылесборной тележкой. Для установки контейнера предусмотрены направляющие. Контейнеры имеют колесную платформу, удобное герметичное крепление к фильтру, а также окошко для отслеживания уровня отходов.

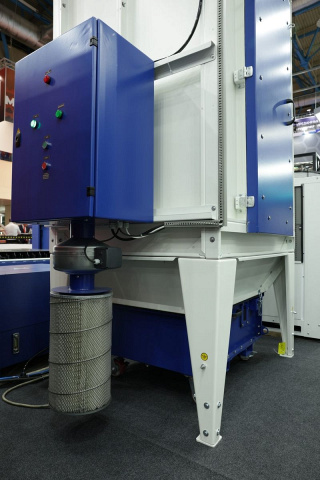

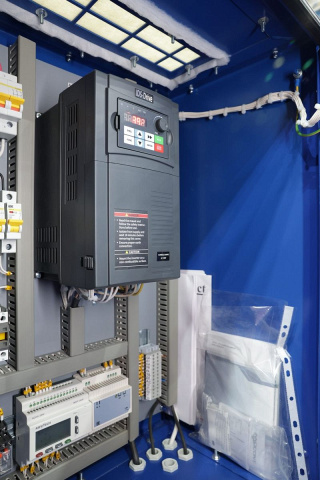

Установлен внутри защитного короба, исходя из комплектации дополняется частотным преобразователем для реализации плавного запуска вентилятора (снижение пусковых токов), для настройки вентилятора под характеристику сети.

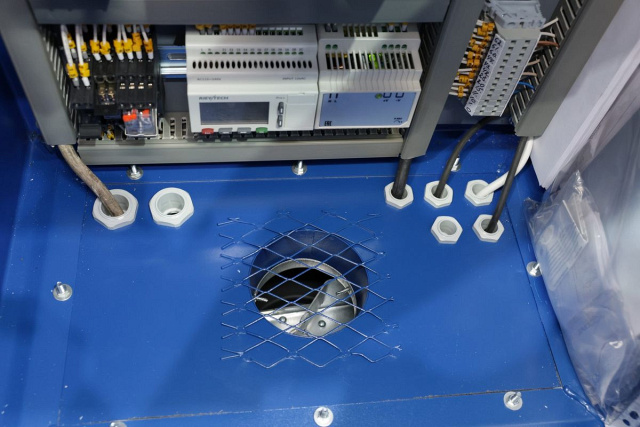

Шкаф оборудован системой наддува, которая необходима для охлаждения. Система наддува укомплектована фильтром для очистки подаваемого воздуха. За счёт данного фильтра увеличивается срок службы всех электронных компонентов.

Напор вентилятора при MAX производительности достигает до 4500 Па.

Современный вентилятор высокого давления GR и RU

Уровень шума до 62 дБа.

Комплектация

Стандартная

Кассетный фильтр ФКБ-Compact. Имеет сборную конструкцию.
Шкаф управления автоматической системой регенерации. Осуществляется автоматическое управление импульсной продувкой.

Кассетный фильтр ФКБ-Compact. Имеет сборную конструкцию.
Шкаф управления автоматической системой регенерации. Осуществляется автоматическое управление импульсной продувкой.
Вентилятор высокого давления, устанавливается на крышке фильтра (рабочее колесо на валу электродвигателя). Развиваемый напор от 3000 до 4500 Па. КПД до 86 %.
Шкаф управления вентилятором. Осуществляется пуск/стоп вентилятора.

Кассетный фильтр ФКБ-Compact. Имеет сборную конструкцию.
Шкаф управления автоматической системой регенерации. Осуществляется автоматическое управление импульсной продувкой.
Пылесборная тележка.

Кассетный фильтр ФКБ-Compact. Имеет сборную конструкцию.
Шкаф управления автоматической системой регенерации. Осуществляется автоматическое управление импульсной продувкой.
Вентилятор высокого давления, устанавливается на крышке фильтра (рабочее колесо на валу электродвигателя). Развиваемый напор от 3000 до 4500 Па. КПД до 86 %.
Шкаф управления вентилятором. Осуществляется пуск/стоп вентилятора.

Дополнительная

Шкаф управления с частотным преобразователем

Огнепреградительные клапаны

Обратные клапаны

Воздуховоды для систем аспирации, перфорированные воздуховоды (для раздачи возвращаемого воздуха)

Модель

ФКБ-4-Compact

Производительность, м³/ч

1890

Общая установленная мощность, кВт

5,5

Напор, Па

4200

Тип накопителя

Подкатной контейнер

Давление сжатого воздуха, Бар

Количество накопителей, шт.

Емкость накопителей, м³

0,1

Размер присоединительного патрубка, мм

800 х 160

Количество патрубков, шт.

Система регенерации фильтров

Автоматическая (импульсная продувка)

Площадь фильтров, м²

108

Расход сжатого воздуха, л/мин

Количество кассет, шт.

Фильтрующий материал

полиэстер

Модель

RU-350

Длина, мм

По запросу

Ширина, мм

По запросу

Высота, мм

По запросу

Вес, кг

По запросу

Технические характеристики фильтровальных материалов, применяемых для изготовления кассет для фильтров ФКБ-Compact

№ п/п	Наименование материала	Класс очистки*	Концентрация пыли, мах, г/м³
1	Полиэстер с нановолокнами (высокая эффективность очистки, средняя воздухонепроницаемость, хорошая способность к регенерации)	Е10	2
2	Полиэстер Norafin (высокая эффективность очистки сочетается с высокой воздухонепроницаемостью и отличной способностью к регенерации)	F7	5

*Класс очистки Е10: эффективность очистки от пыли ≤ 0,3 мкм – 99 %.

Класс очистки F7: эффективность очистки от пыли ≤ 5 мкм – 93%.

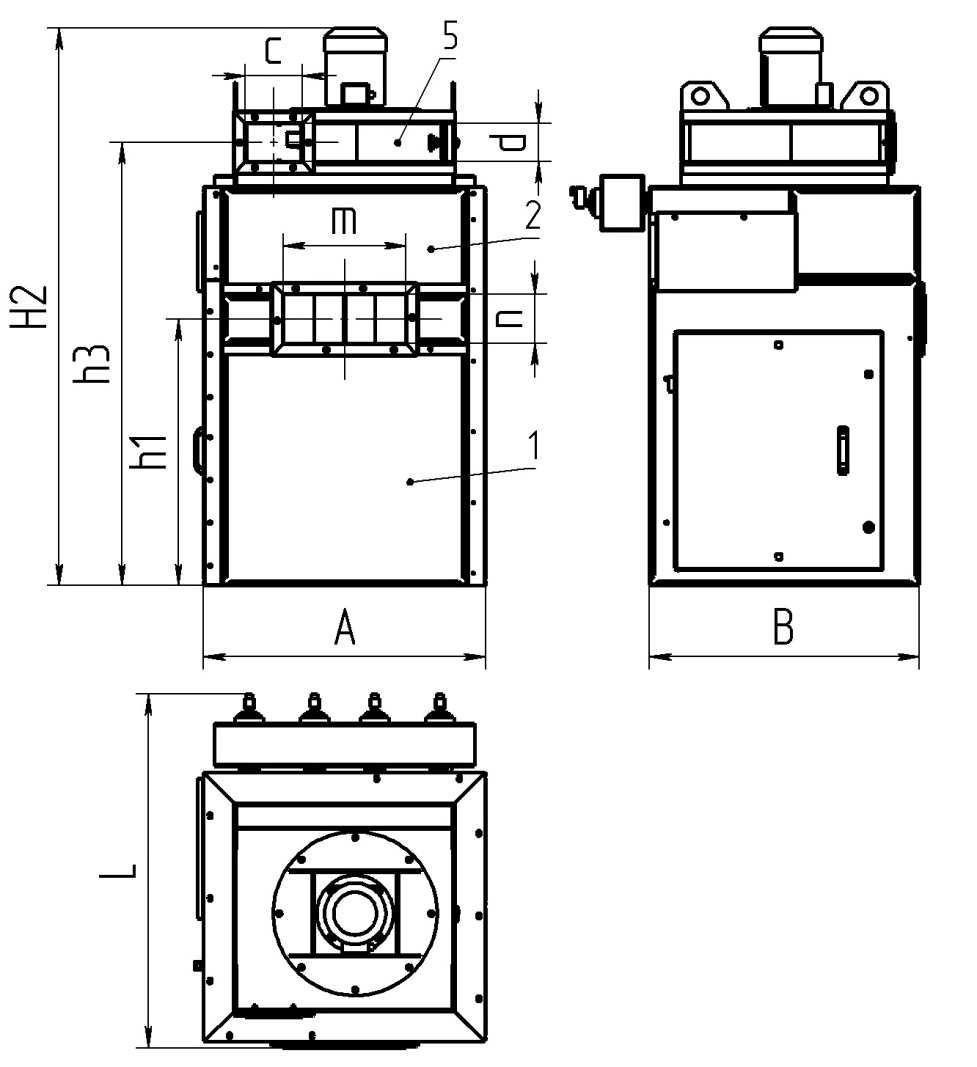

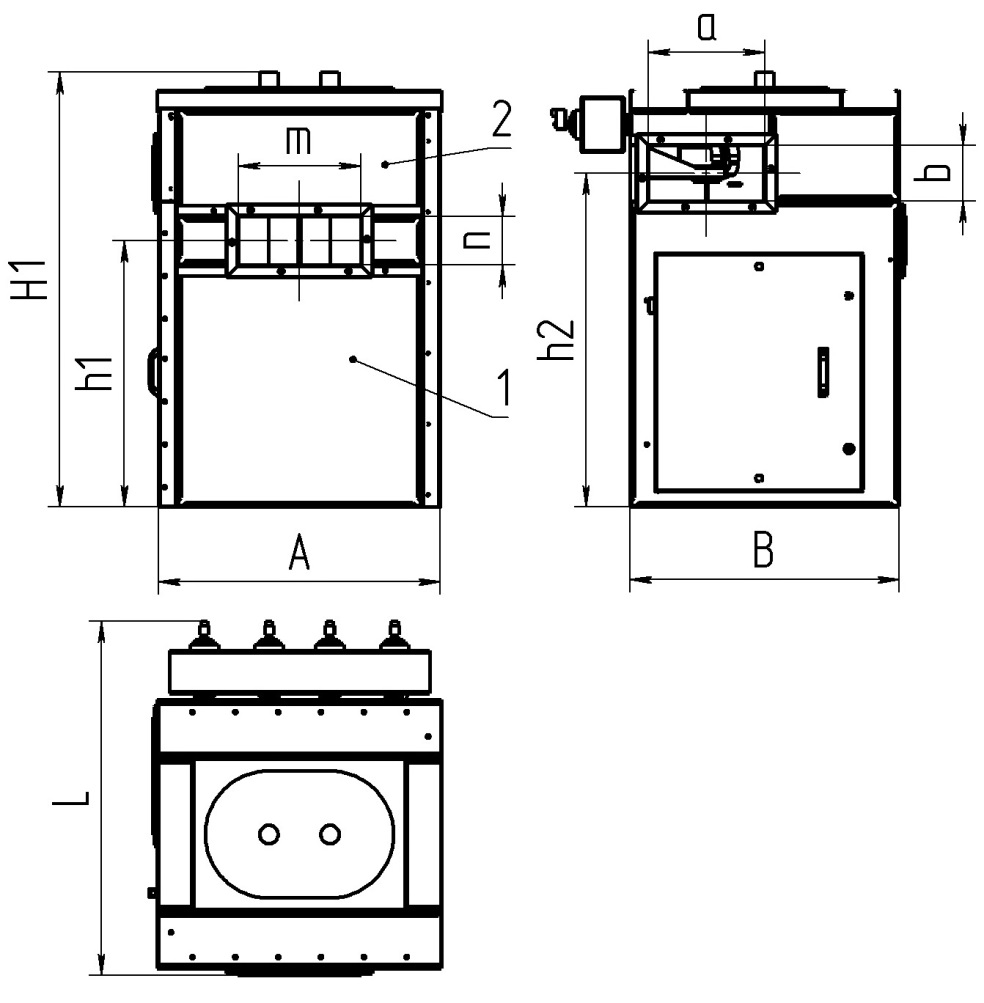

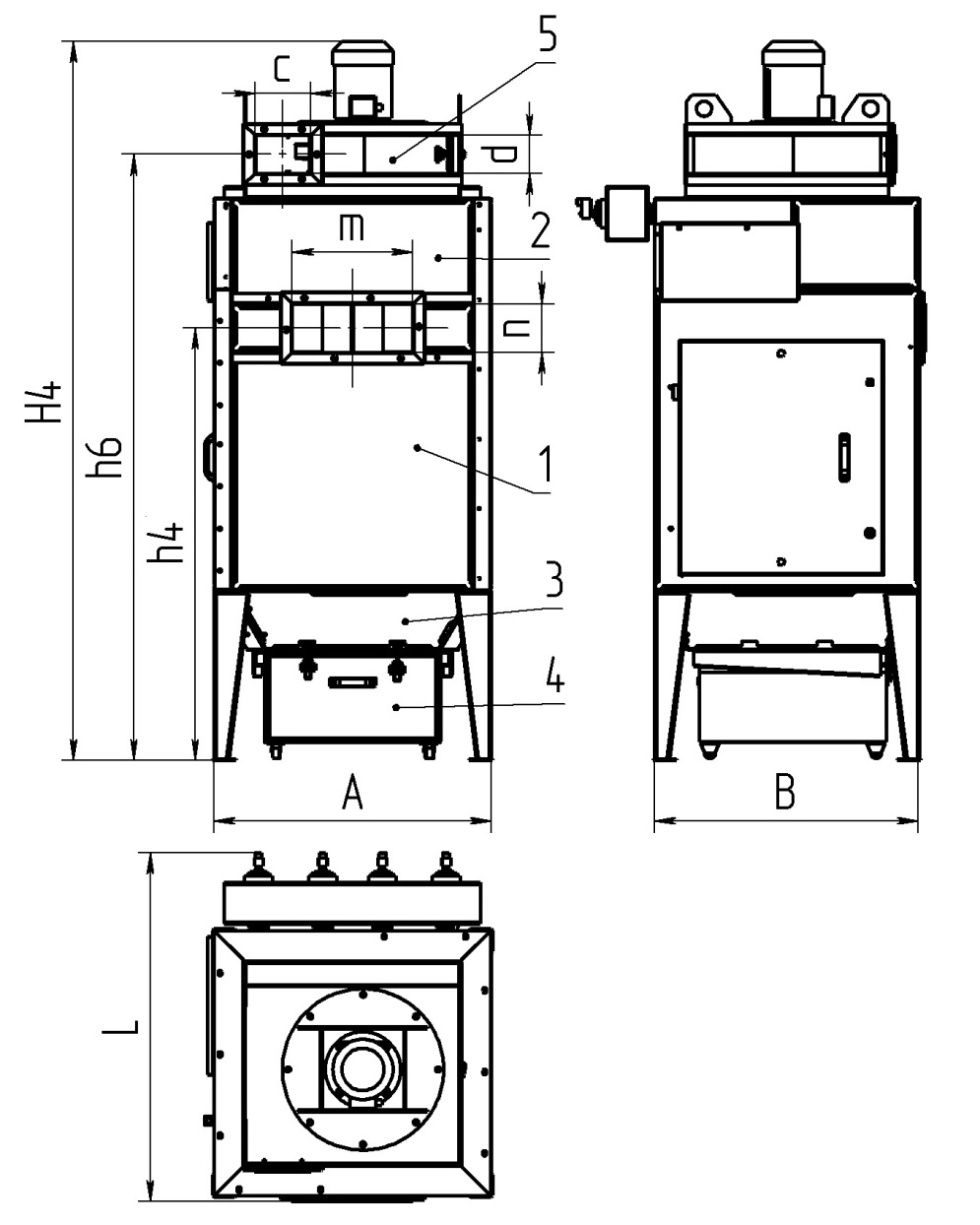

Габаритные и присоединительные размеры фильтров ФКБ-Сompact

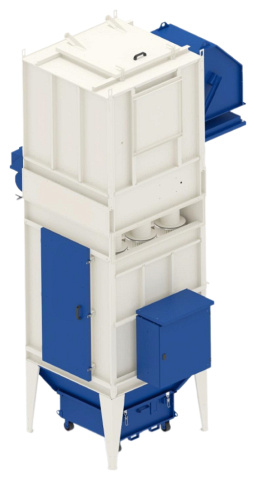

Комплектация 1.1	Комплектация 1.2
Комплектация 2.1	Комплектация 2.2

1. Фильтровальная секция;

2. Секция продувки;

3. Опорная часть;

4. Пылесборная тележка;

5. Вентилятор.

Фильтр картриджный с импульсной продувкой ФКБ-4-Compact

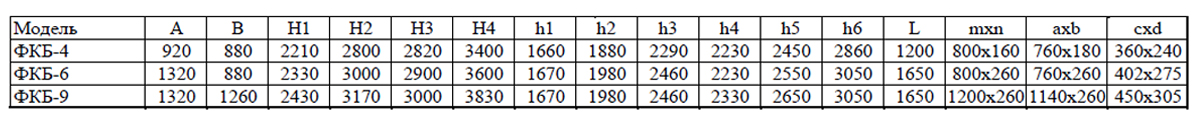

Таблица габаритов
