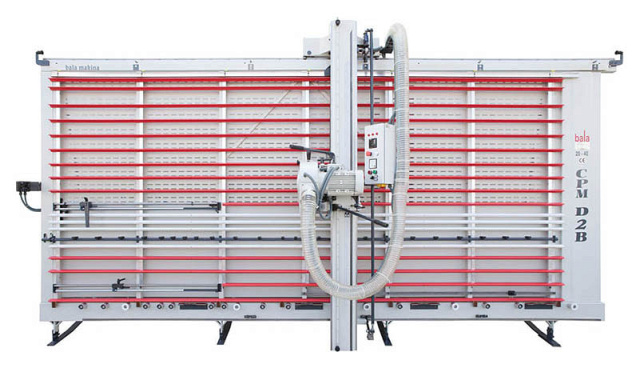

Форматно-раскроечные станки Bala Makina CPM D2B 20x40

Форматно-раскроечные станки Bala Makina CPM D2B 20x40

Код товара: МБ 349072

Под заказ

₽ $ ¥

1 830 763 ₽

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Покупка в лизинг Подробнее

от 32 521 ₽ /мес. в лизинг

Аванс: 50%

Срок договора: 36 мес.

Предложим удобный вариант лизинга

Шеф-монтаж: от 45 000 ₽ !

Гарантия: 12 месяцев

Самая большая

Турция

Система ЧПУ

нет
Вылет пилы

25 мм
Мощность двигателя

3 - 4 кВт
Вес

670 кг

Преимущества

Электронные дисплеи размеров по горизонтали и вертикали
Удобство работы с большими листами
Отсутствие возможности повреждения лицевой стороны детали
Вертикальная компоновка для экономии площади

Модель

CPM D2B 20x40

МБ 349072

ЦЕНА

1 830 763 ₽

Система ЧПУ

нет

Частота вращения пилы, об/мин

5800

Частота вращения фрезы, об/мин

5800

Дисковая пила

Ø 230 x 30 x 2,8 Z62

Дисковая фреза (со сменными ножами)

Ø 200 x 30 Z10, угол профиля 90°; 135°; 180°

Длина раскроя, мм

4000

Вылет пилы, мм

Макс. ширина раскроя, мм

2000

Давление в пневмосистеме, Бар

Нижние упоры

металлические ролики

Перемещение пильной головы

ручное

Мощность двигателя, кВт

3 - 4

Пневмозахваты

нет

Рама для предотвращения пропила направляющих

передвигается автоматически

Электронный дисплей указания размеров

есть

Длина, мм

5000

Ширина, мм

2980

Высота, мм

1150

Вес, кг

670

Назначение

Станок предназначен для раскроя композитных материалов, полимеров, ПВХ, фанеры и т.д., а также, фрезерования пазов заданной конфигурации для производства упаковки (кассет) без дополнительных соединений, используемых в строительстве вентилируемых фасадов.

Область применения

Участки раскроя на предприятиях по производству алюминиево-композитных панелей (Alucobond и др.), а также предприятия, на которых требуется точный раскрой плитных материалов большого формата.

Получаемые изделия

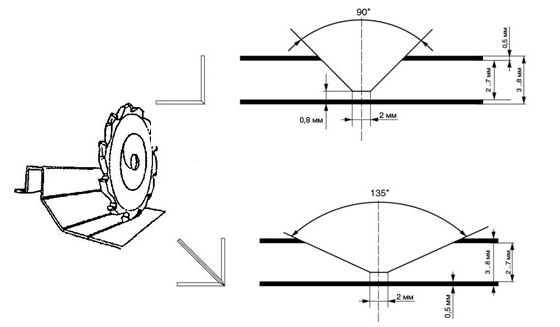

Схема обработки

Конструктивные особенности

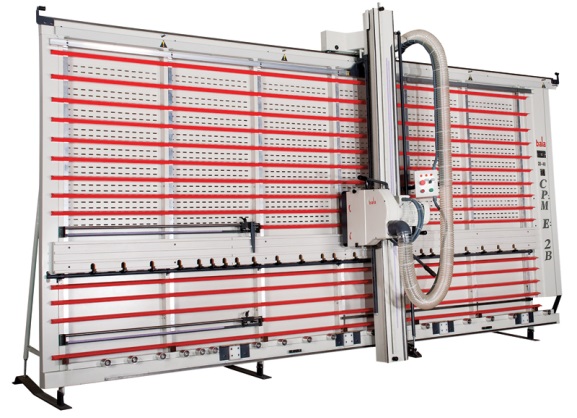

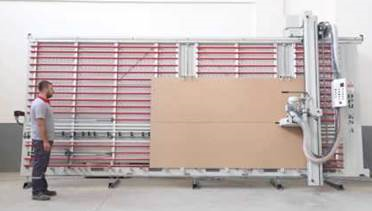

Вертикальная компоновка рабочего стола позволяет значительно сократить площадь, необходимую для операции раскроя. Рабочий стол станка позволяет раскраивать листы размером 4000 х 2000 мм.

Опционально: возможно изготовление станка с длиной распила до 6 м.

Большие габариты детали и экономия площадей

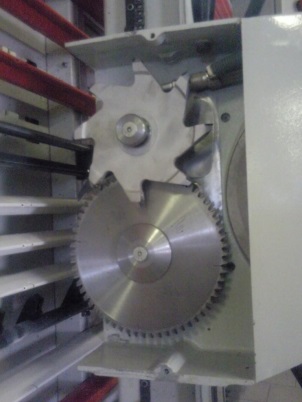

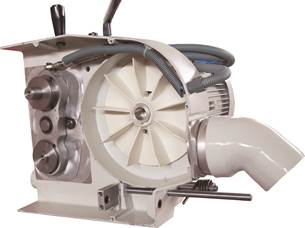

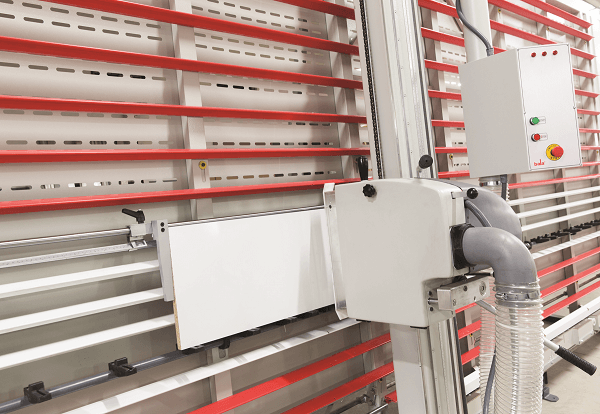

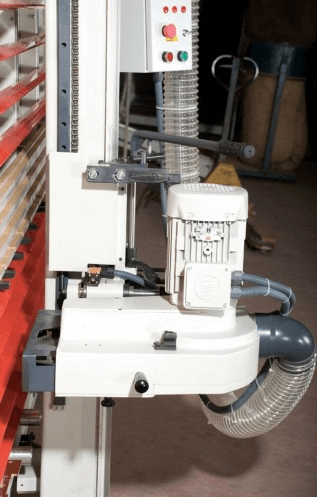

Конструкция пильного узла позволяет одновременно установить на станок пильный диск и пазовальную фрезу. Переключение рабочего инструмента осуществляется с пульта управления.

Жесткая конструкция и усиленные направляющие позволяют выдерживать точность 0,1 мм на 1 м реза (соответствует европейскому стандарту DIN 875/1).

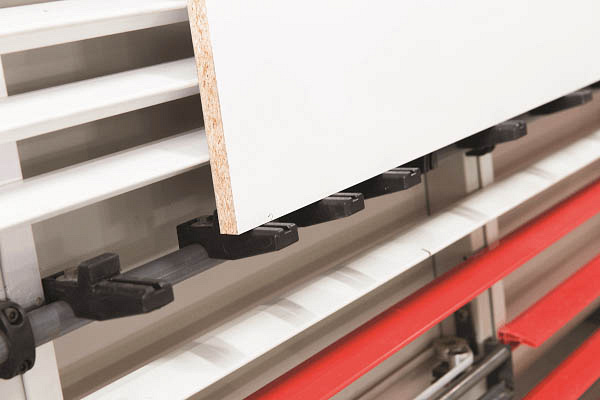

Для базирования небольших деталей в станке предусмотрен промежуточный упор.

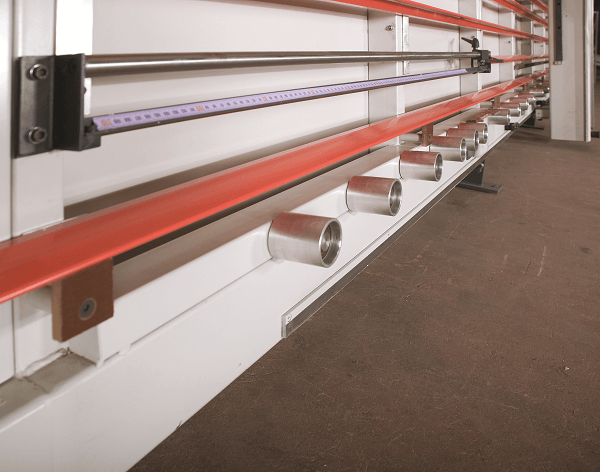

Для удобства перемещения материала в рабочую зону, станок оснащен алюминиевыми роликами качения в нижней части станка. Они же служат опорной базирующей поверхностью.

Благодаря системе перемещения пильного узла относительно листа материала без его перебазирования производительность станка может достигать до 80 листов в 8-часовую смену. Перенастройка положений легко осуществляется вручную.

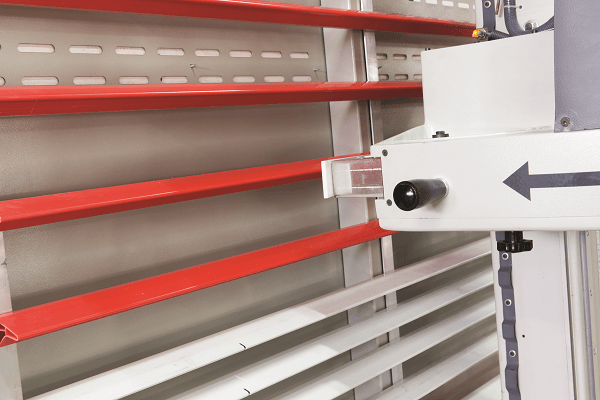

Опорные силиконовые планки имеют возможность автоматически перемещаться в вертикальной плоскости для предотвращения их пропила при попадании в зону резания при горизонтальном раскрое.

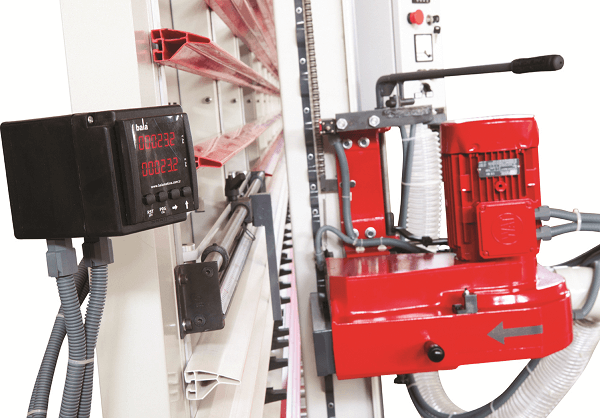

В базовую комплектацию включены блоки цифровой индикации размеров по горизонтали и вертикали. Позволяют более точно выставлять размеры и снизить влияние «человеческого фактора».

Электронные дисплеи указания размеров в базовой комплектации

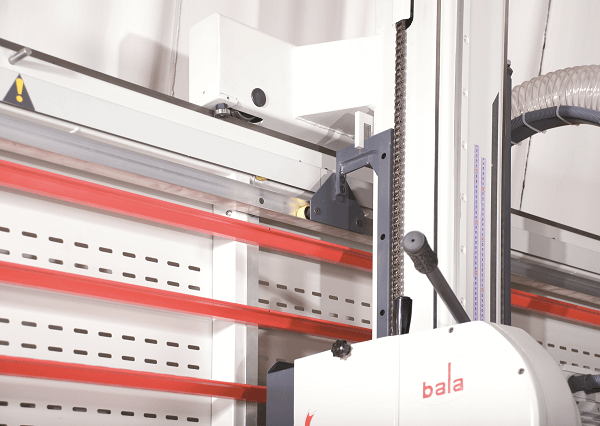

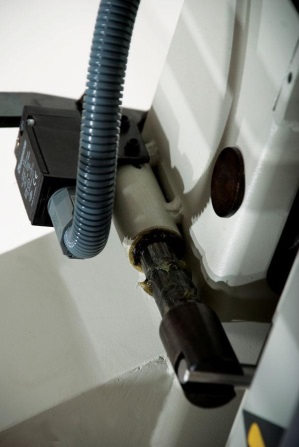

Фиксация пильного портала в зоне вертикального реза осуществляется за счет срабатывания пневмоцилиндра. Управление системой фиксации осуществляется с пульта управления.

Система пневматической фиксации в базовой комплектации

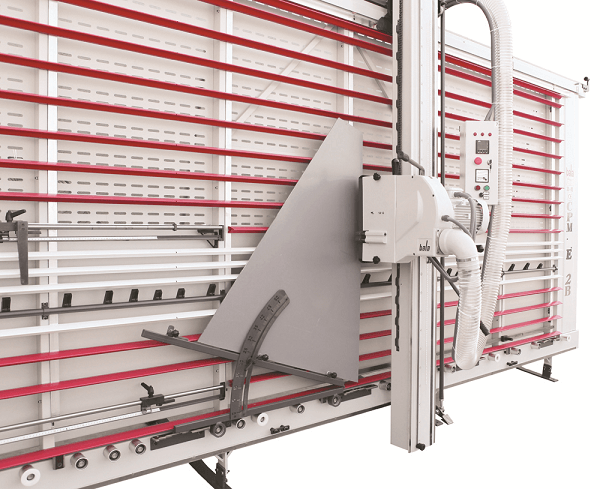

Опционально возможна установка упора для пиления заготовок под углом. Значение угла устанавливается механически.

В модели AV предусмотрена система автоматического перемещения пильной головы по выставленным размерам. Управление циклом подачи осуществляется с пульта оператора.

Автоматическое перемещение пильной головы

Работающие в маятниковом режиме: либо пазовальная фреза, либо пила для раскроя. Это позволяет значительно увеличить производительность и точность обработки.

Для ухода направляющих от пропила, аспирационным кожухом и роликами для облегчения подачи материала, что позволяет увеличить удобство работы на станке.

Позволяет выдерживать точную геометрию пропила благодаря перемещению пильного узла вместо перемещения заготовки.
