Автоматический резательно-рилёвочный центр с ЧПУ Beaver PACKMATIC - 6К

Код товара: ЧП 430841
Поделиться
В наличии
3 721 813 ₽
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Шеф-монтаж: от 60 000 ₽ !
Гарантия: 12 месяцев
Самая большая
Другие модели:
< 6К+2
  • Мощность
    6,5 кВт
  • Вес
    1100 кг
Преимущества
  • Компактные размеры оборудования
  • Высокая производительность
  • 6 продольных модулей для раскроя и рилёвки картона + 1 поперечный модуль
  • Обрезиненные валы
  • 2 - 6 магазина со стойками для подачи Z-картона
  • Полностью цифровая система управления и встроенный редактор размеров упаковки
  • Автоматическая настройка поперечных модулей на новые размеры упаковки
Модель
ЧП 430841
В наличии
ЦЕНА
3 721 813 ₽
Ширина гофрокартона, мм
350 - 1680
Толщина гофрокартона, мм
2,0 - 6,5 (+/-0,2 мм)
Средняя производительность, уп./мин
5 - 6
Длина получаемой коробки, мм
от 80
Ширина получаемой коробки, мм
от 60
Высота получаемой коробки, мм
от 13

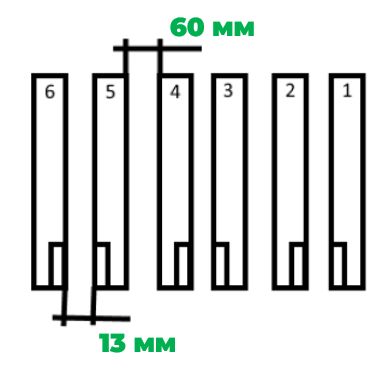

Минимальное расстояние между режущими модулями (face-to-face), мм
13
Минимальное расстояние между режущими модулями (back-to-back), мм
60
Количество продольных модулей, шт.
6
Количество магазинов для подачи Z - картона, шт.
2
Возможность работы с листовым картоном
Есть
Мощность, кВт
6,5
Давление в пневмосистеме, Мпа
0,6
Воздух, л/мин
100
Напряжение, В
380
Длина, мм
6350
Ширина, мм
2300
Высота, мм
2500
Вес, кг
1100
Назначение

Beaver PACKMATIC-6K - это современный компактный и высокоскоростной резательно-рилевочный центр с ЧПУ, предназначенный для изготовления высококачественной упаковки из гофрокартона различной степени сложности по программно заданным параметрам. Центр обладает высокой производительностью и в среднем позволяет изготавливать от 4 до 8 упаковок в минуту, в зависимости от габаритных размеров. Для обеспечения максимального полезного выхода продукции при раскрое, оборудование в базовой комплектации оснащено 2-мя магазинами для подачи Z-картона. Работа с листовым картоном также возможна после несложных перенастроек в механизме подачи материала.

Область применения

Применяется данное оборудование абсолютно везде, где требуется упаковка производимой продукции в картонные коробки различных габаритных размеров, в особенности актуально там, где необходима повышенная гибкость и производительность. Эти станки полностью автоматизированы и поэтому не требуют ручной перенастройки на каждый типоразмер упаковки, достаточно выбрать необходимую программу из готовой библиотеки или затратить несколько минут для создания новой. В последнее время особенно востребовано данное оборудование в мебельной и деревообрабатывающей промышленности для упаковки готовой продукции, для изготовления различной тары и упаковки, в т.ч. для отправки посылок через различные логистические компании по всему миру.

Получаемые изделия

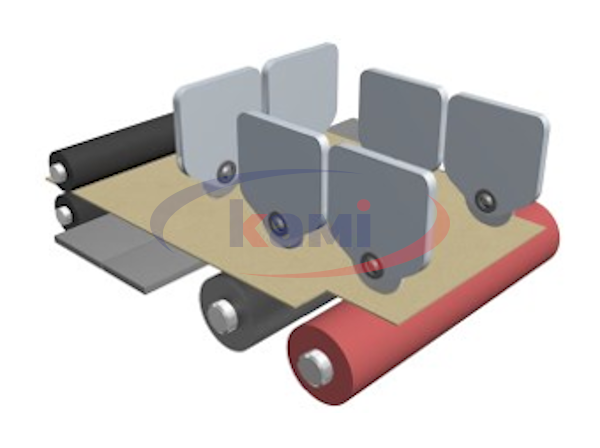

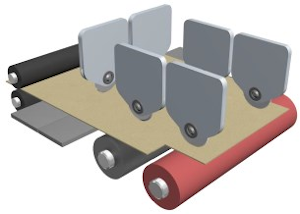

Схема обработки
Конструктивные особенности

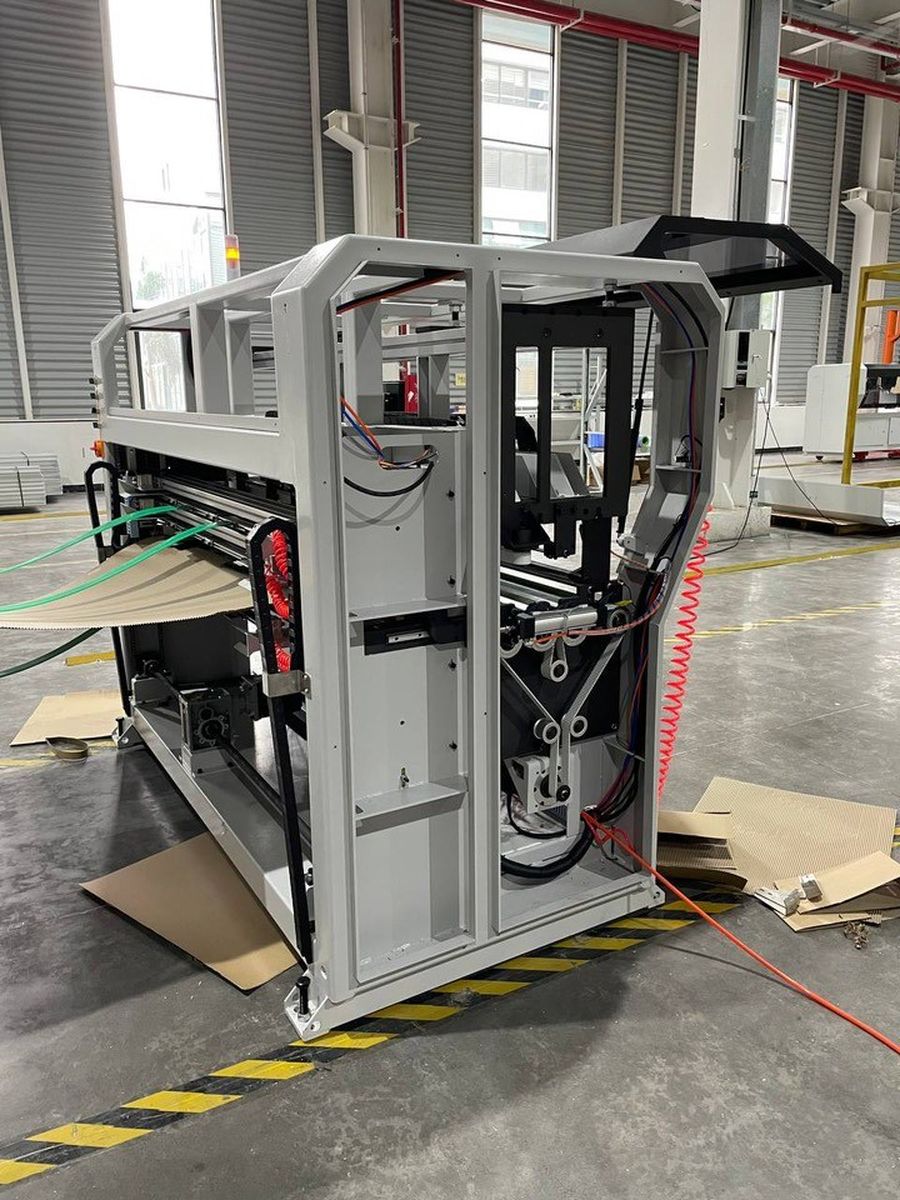

Станина станка - это сварная пространственная рама с мощными продольными и поперечными усилителями на которые в последствии устанавлива-ются резательные агрегаты. Конструкция станка разработана и реализована таким образом, чтобы обеспечить компактность размеров и при этом сохранить достаточную жёсткость и энергоёмкость для поглощения вибрационных нагрузок при больших скоростях перемещения обрабатывающих агрегатов. Большое количество технологических окон дают возможность доступа ко всем агрегатам и компонентам станка без необходимости демонтажа, что в свою очередь, значительно сокращает время на его обслуживания.

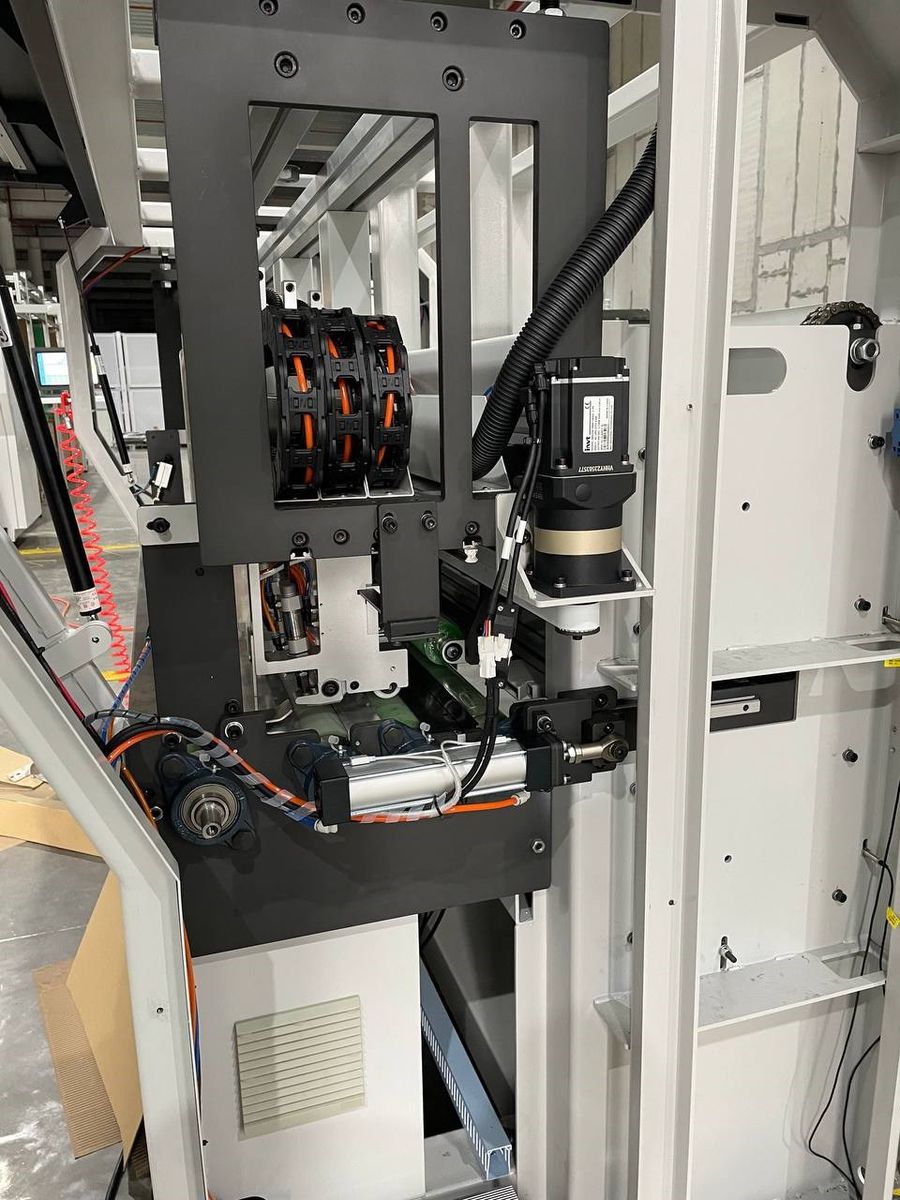

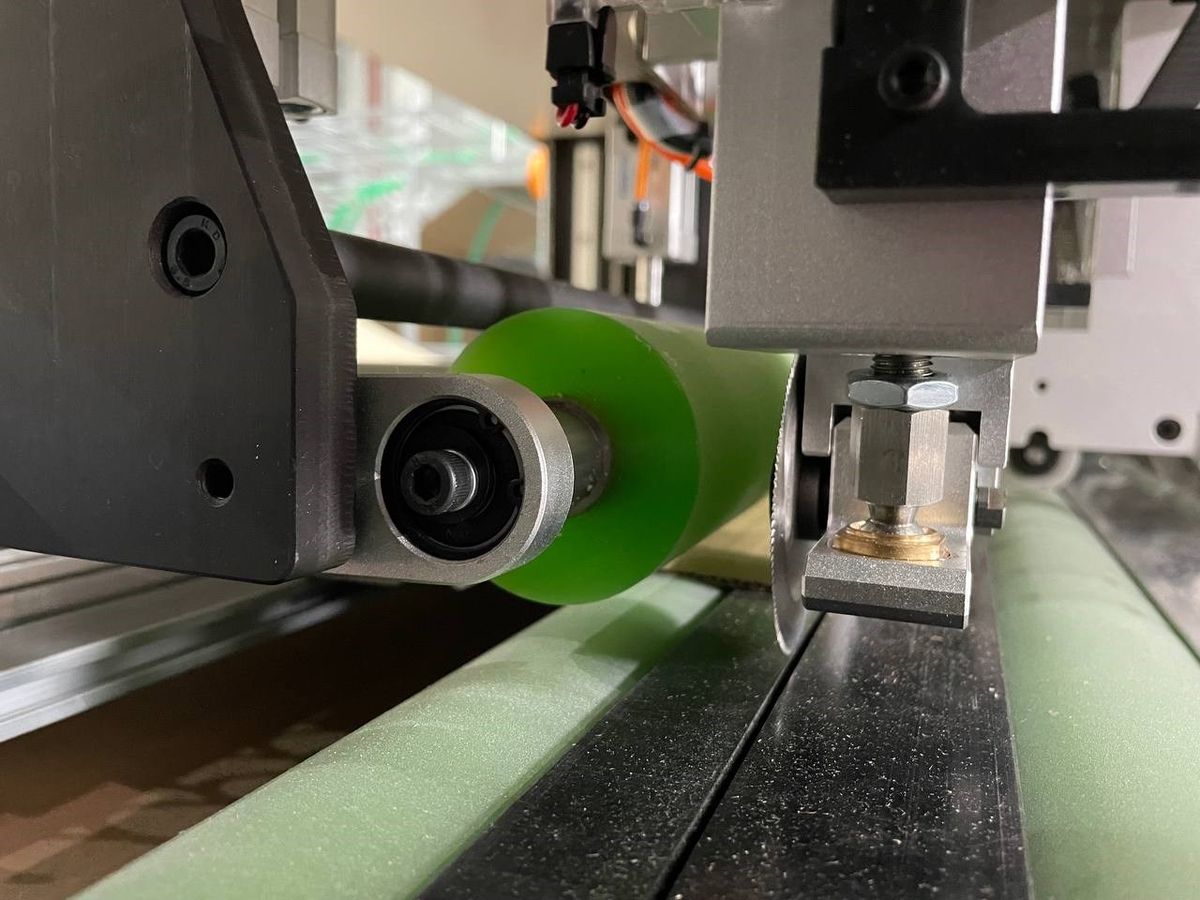

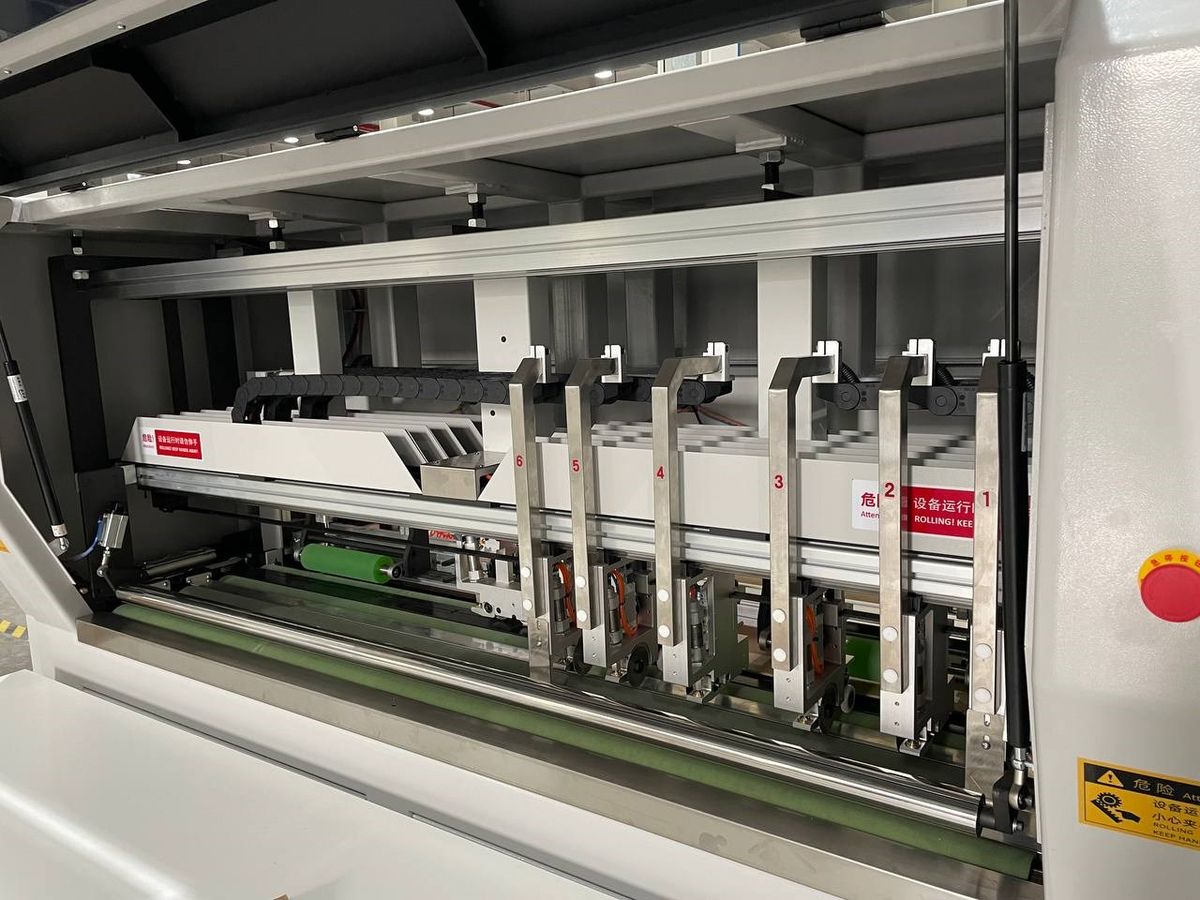

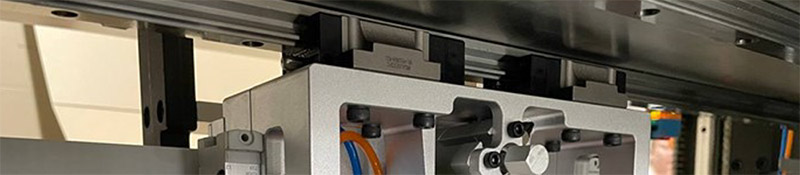

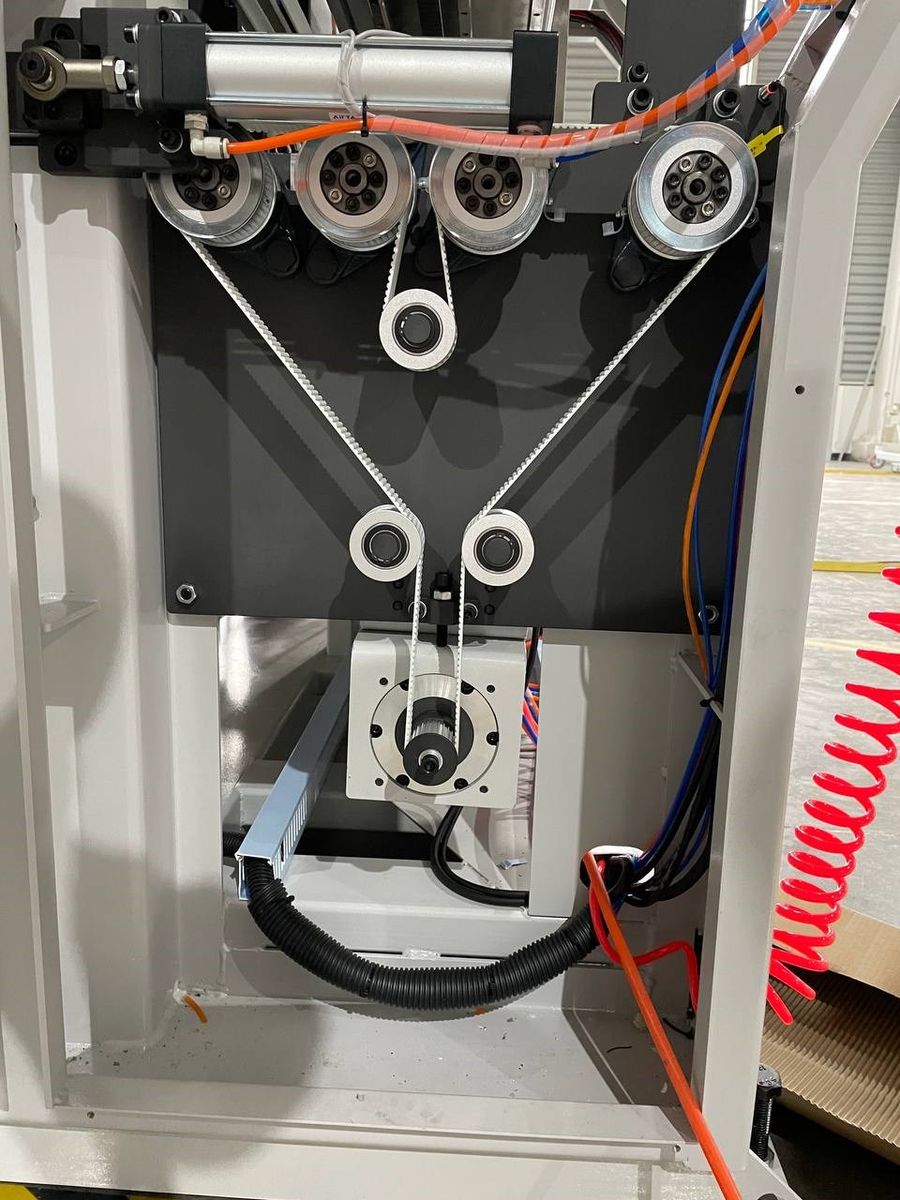

Станок оснащён шестью продольными модулями для рилёвки и резки картона. Данные агрегаты автоматически настраиваются на заданные размеры упаковки и также в автоматическом режиме осуществляют резку или рилёвку за счёт изменения давления в пневмоцилиндрах рабочих головок. Все валы в зоне резания и подачи имеют обрезиненную поверхность, что не допускает проскальзывания и обеспечивает равномерную подачу картона. Также резина на валу, в которую входит нож при раскрое, обеспечивает более качественный рез и гарантирует длительный срок эксплуатации режущего инструмента.

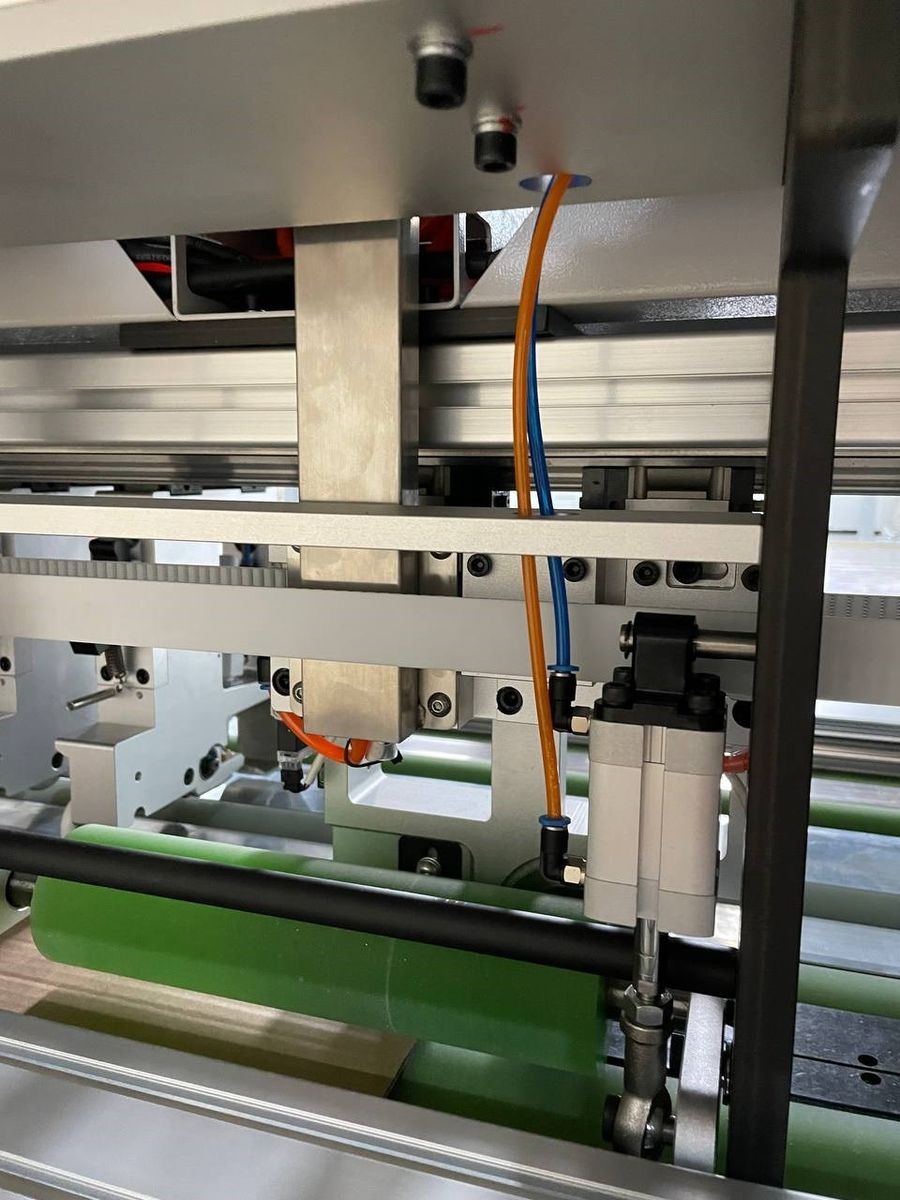

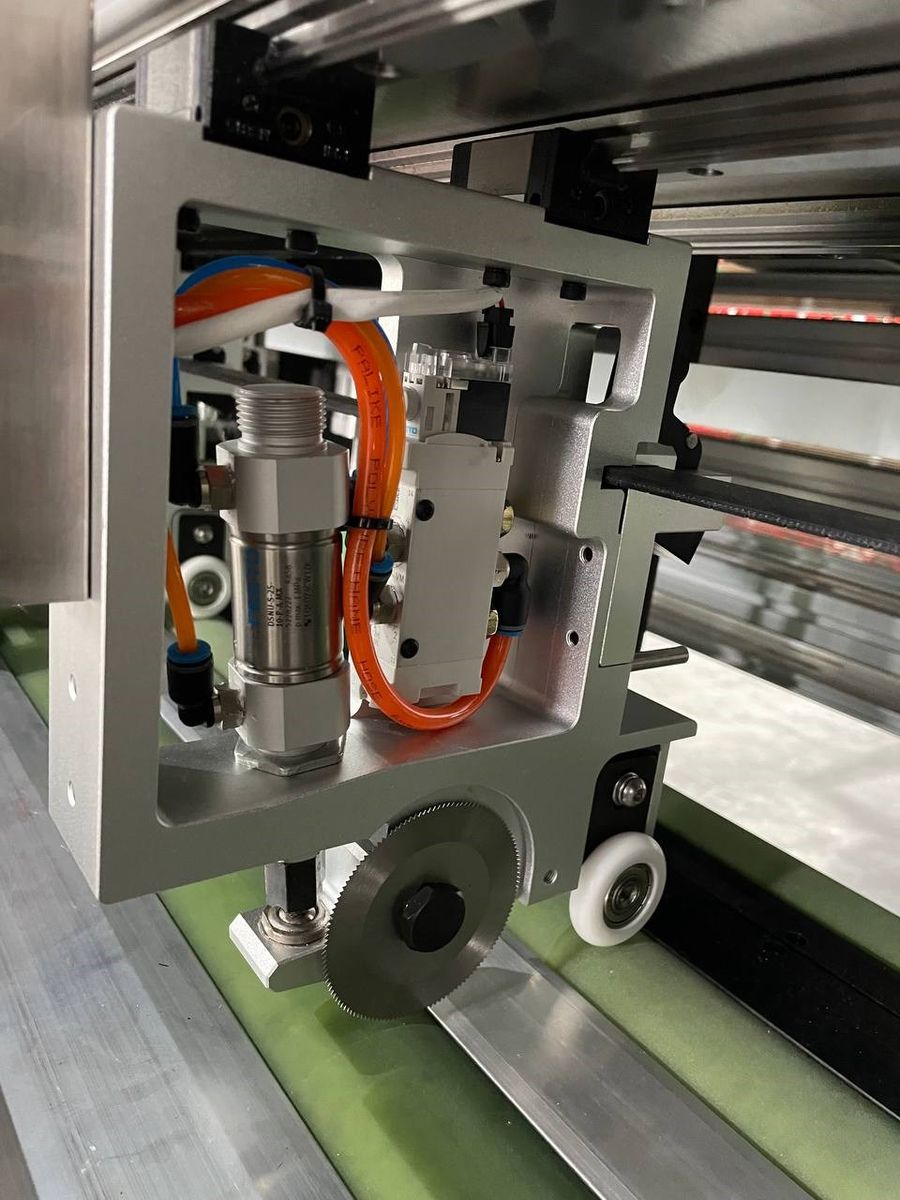

Для поперечной рилёвки и резки на станке используется один модуль на котором установлен пневматический агрегат с круглым зубчатым ножом. Резка или рилёвку осуществляется за счёт изменения давления в пневмоцилиндре рабочей головки. Агрегат перемещается по собственным линейным направляющим посредством ременной передачи.

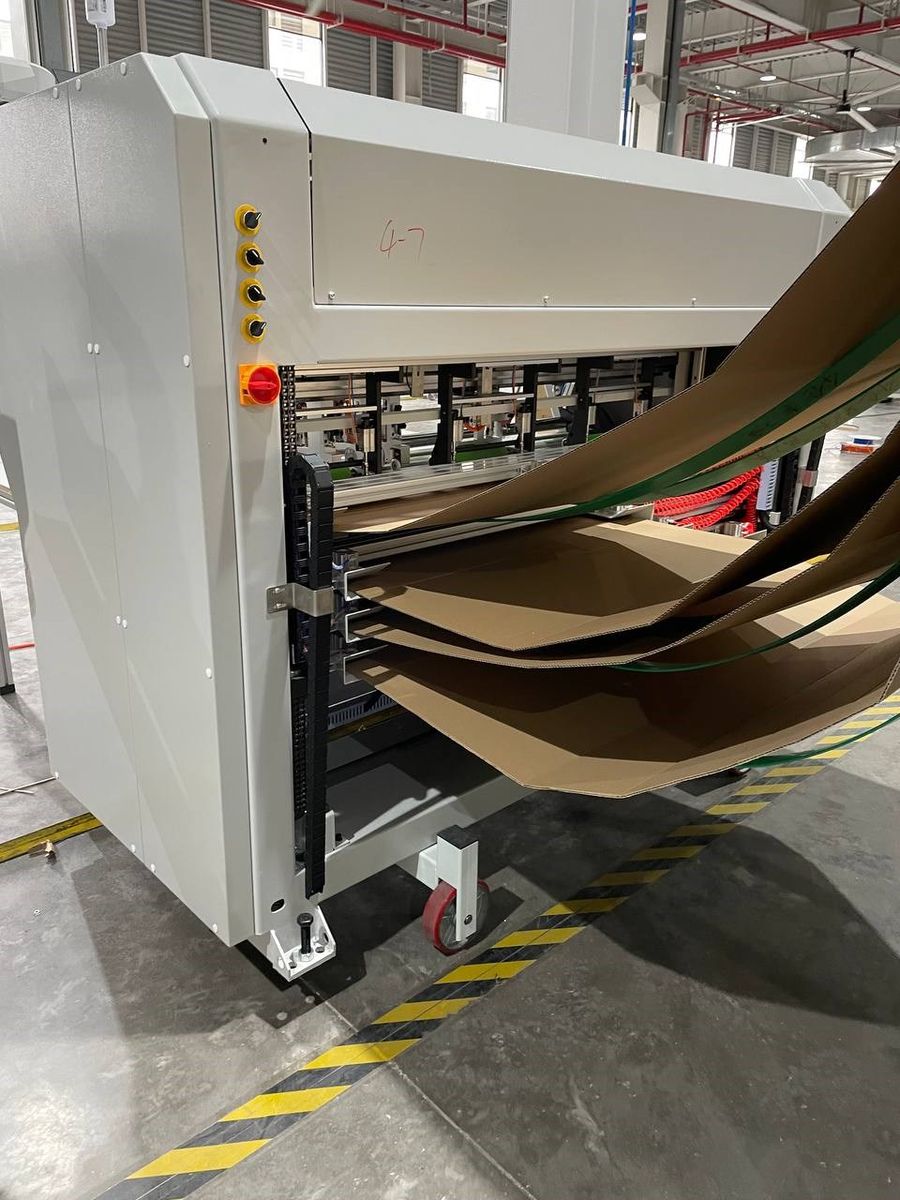

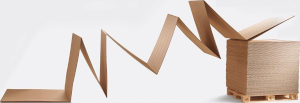

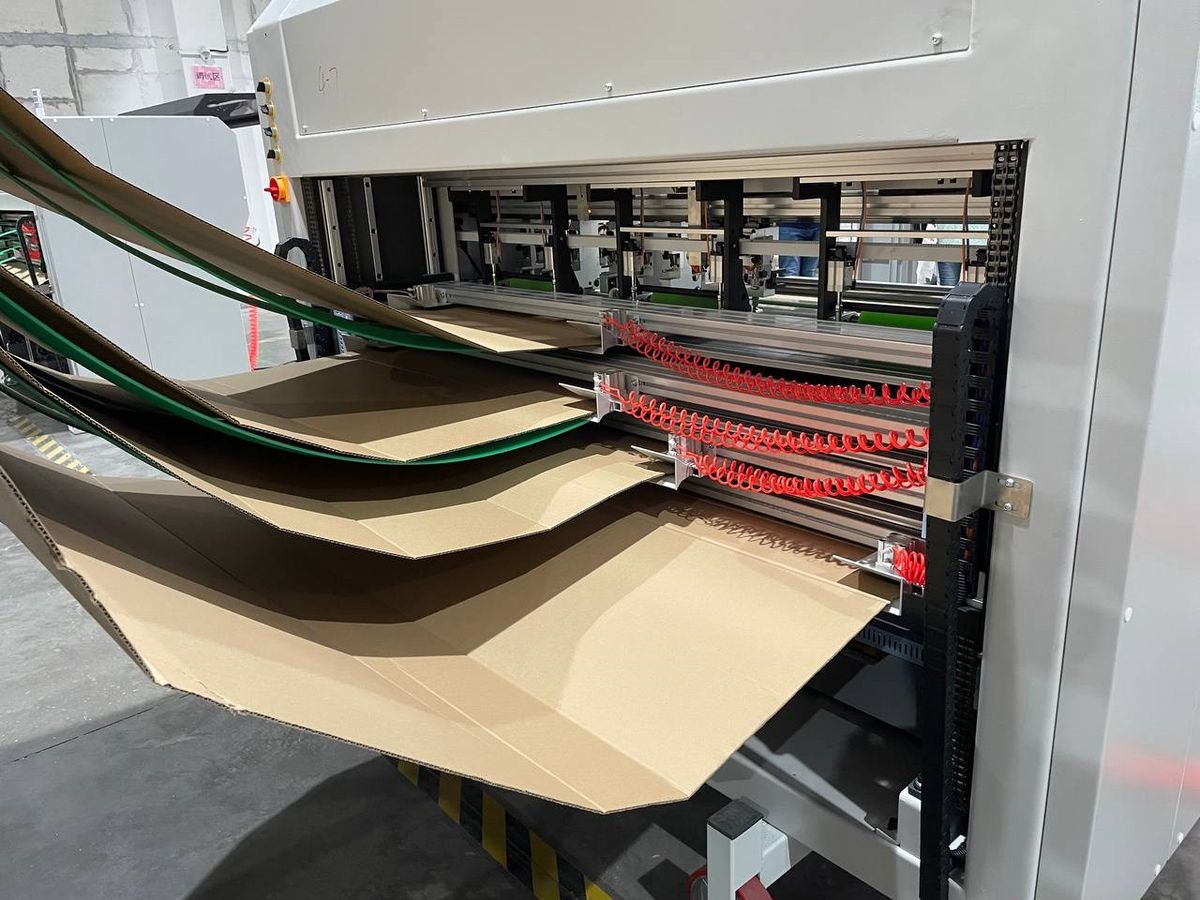

Beaver PACKMATIC имеет две модификации 6К и 6К+2, которые отличаются между собой лишь только размером магазина для подачи бесконечного Z-картона. В модификации 6К магазин на 2 ячейки. В модификации 6К+2 магазин на 4 ячейки. (см. установочные схемы). При необходимости заводизготовитель может изготовить модификацию станка 6К+4 с магазином на 6 ячеек. Наличие большого количества ячеек позволяет минимизировать % отхода картона и это особенно актуально при большом ассортименте изготавливаемой упаковки.

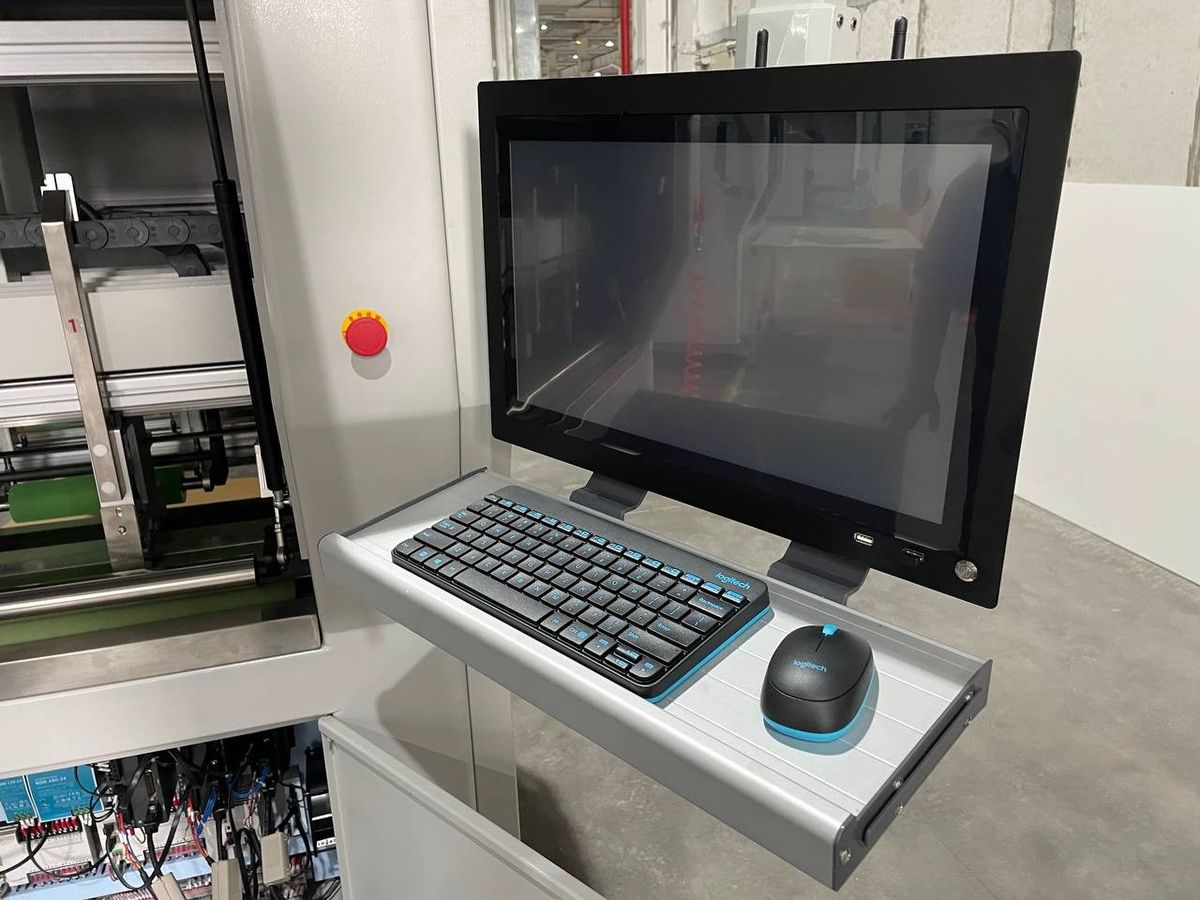

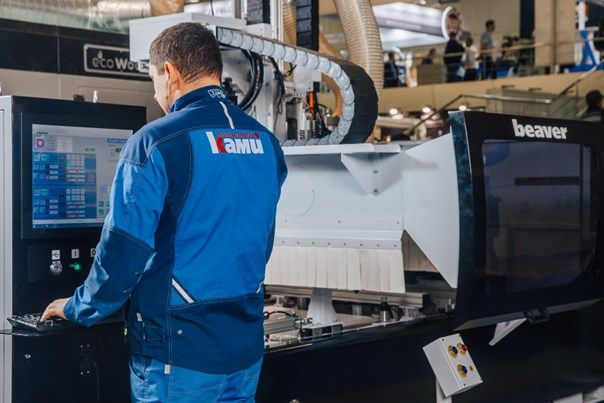

Рабочее место оператора оборудовано эргономичной стойкой на поворотной консоли. На большом мониторе отображается вся необходимая оперативная информация для настройки станка и программирования его работы. С левой стороны от операторского пульта размещена кнопки аварийной остановки, а на удобной полочке перед экраном располагается беспроводная клавиатура и мышь.

Встроенное программное обеспечение (ПО) штатно поставляемое с завода вместе со станком имеет русскоязычный простой и интуитивно понятный интерфейс. ПО позволяет при помощи набора встроенных команд и макросов создать программу для изготовления требуемой коробки, или использовать взять уже ранее созданные и сохраненные программы из библиотеки.

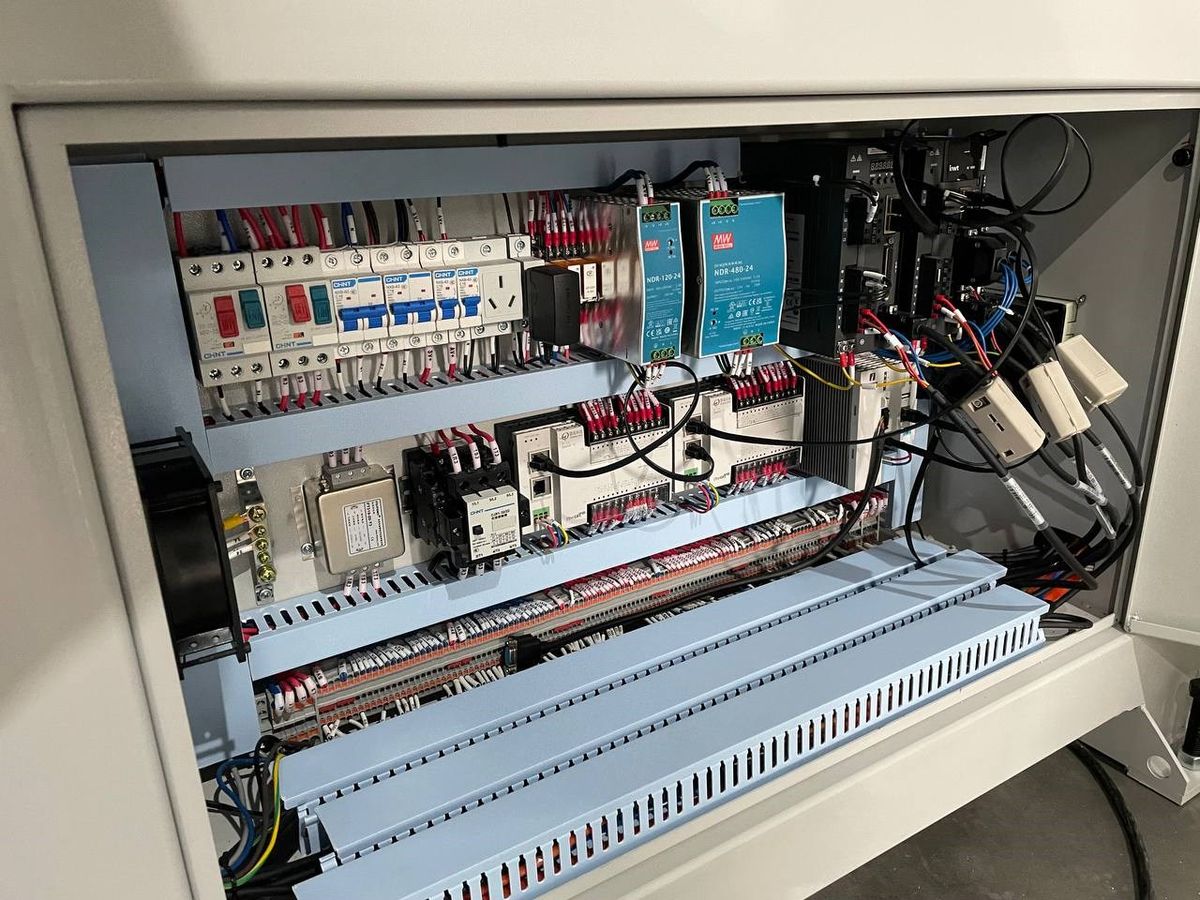

Шкаф управления - самый основной элемент станка и от его оснащённости и защищённости зависит дальнейшая стабильная работа станка. Электрошкаф Beaver PACKMATIC оснащен комплектующими проверенных и надёжных производителей, скомпонован в отдельный блок размещённый в нижней части станка. Все компоненты и соединения расположены на строго отведенных местах и имеют хороший отвод тепла и легкий доступ для контроля и обслуживания.

Так как станок работает на больших скоростях очень важно обеспечить защиту силовых кабелей и пневматических магистралей от внешних повреждений связанных с перетиранием и контактом с элементами станины, а также ограничить возможность критических углов изгиба. Завод - изготовитель позаботился об этом установив везде, где есть хотя бы малейшая вероятность повреждения, специальные защитные сверхгибкие кабель-каналы и это гарантированно увеличивает ресурс работы станка и повышает уровень безопасности на производстве.

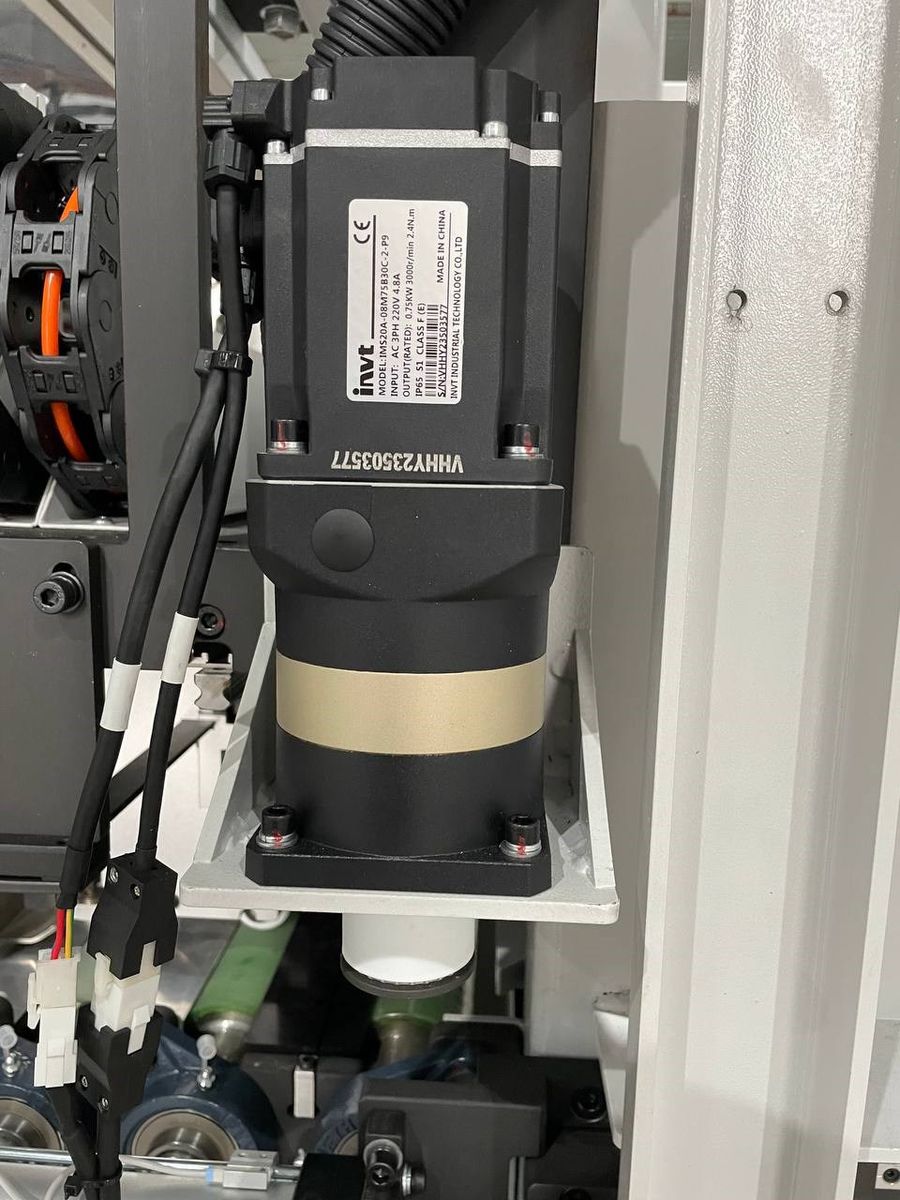

Специально предназначенные для оборудования с более высокими эксплуатационными требованиями Серводвигатели имеют цифровое подключение посредством промышленной CAN шины обеспечивая высокоточное позиционирование обрабатывающих модулей в соответствии с заданной программой обработки при высокой скорости перемещения.

Данные серводвигатели отлично зарекомендовали себя высокой степенью надежности и стабильности даже при работе в тяжелых производственных условиях.

Передача крутящего от серводвигателей через планетарные редукторы, что позволило получить следующие преимущества:

  1. Реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
  2. Получить гораздо более высокий КПД;
  3. Облегчить конструкцию, т.к. данные редукторы вдвое компактней и в три раза легче редукторов других типов, имеющих аналогичные характеристики;
  4. Уменьшить время на техническое обслуживание оборудования, т.к. данные редукторы не требуют обслуживания и настройки в течение всего срока эксплуатации.

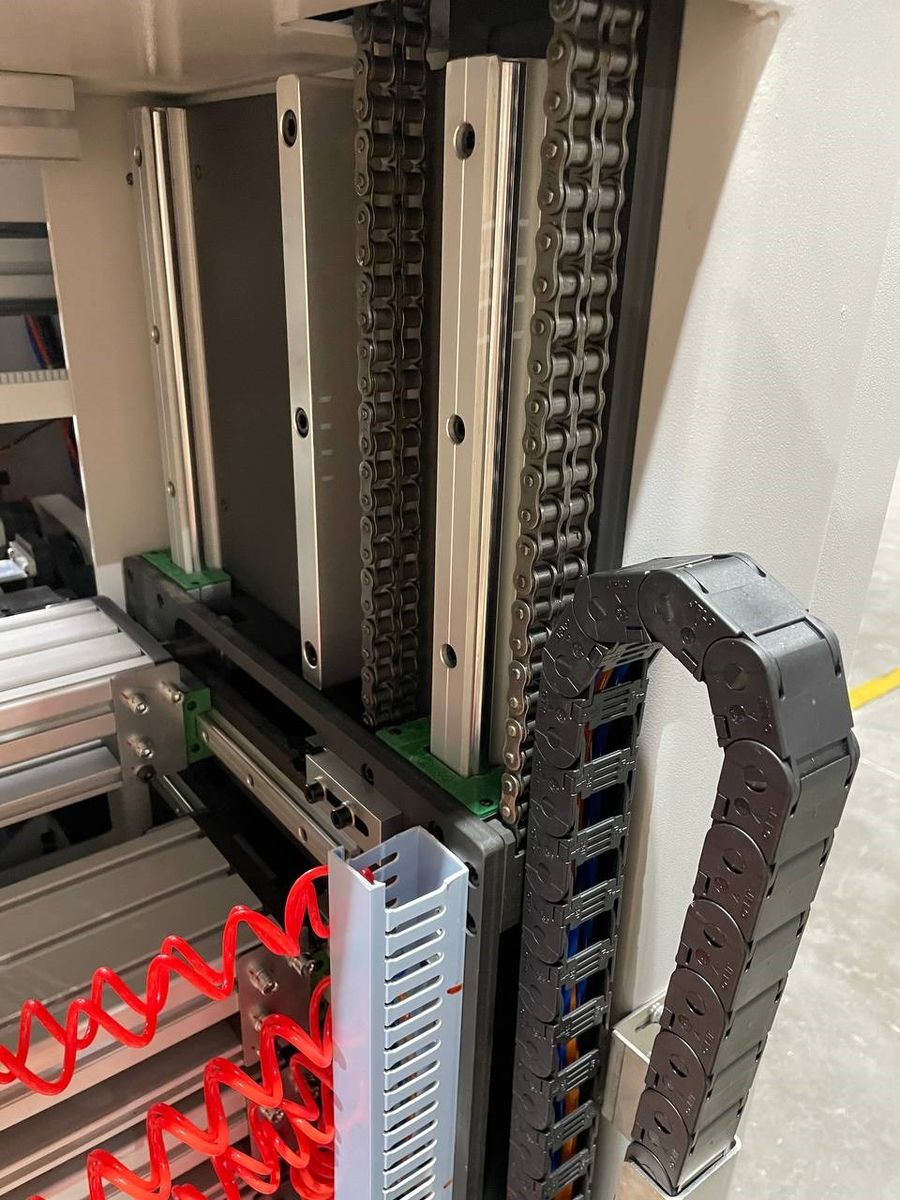

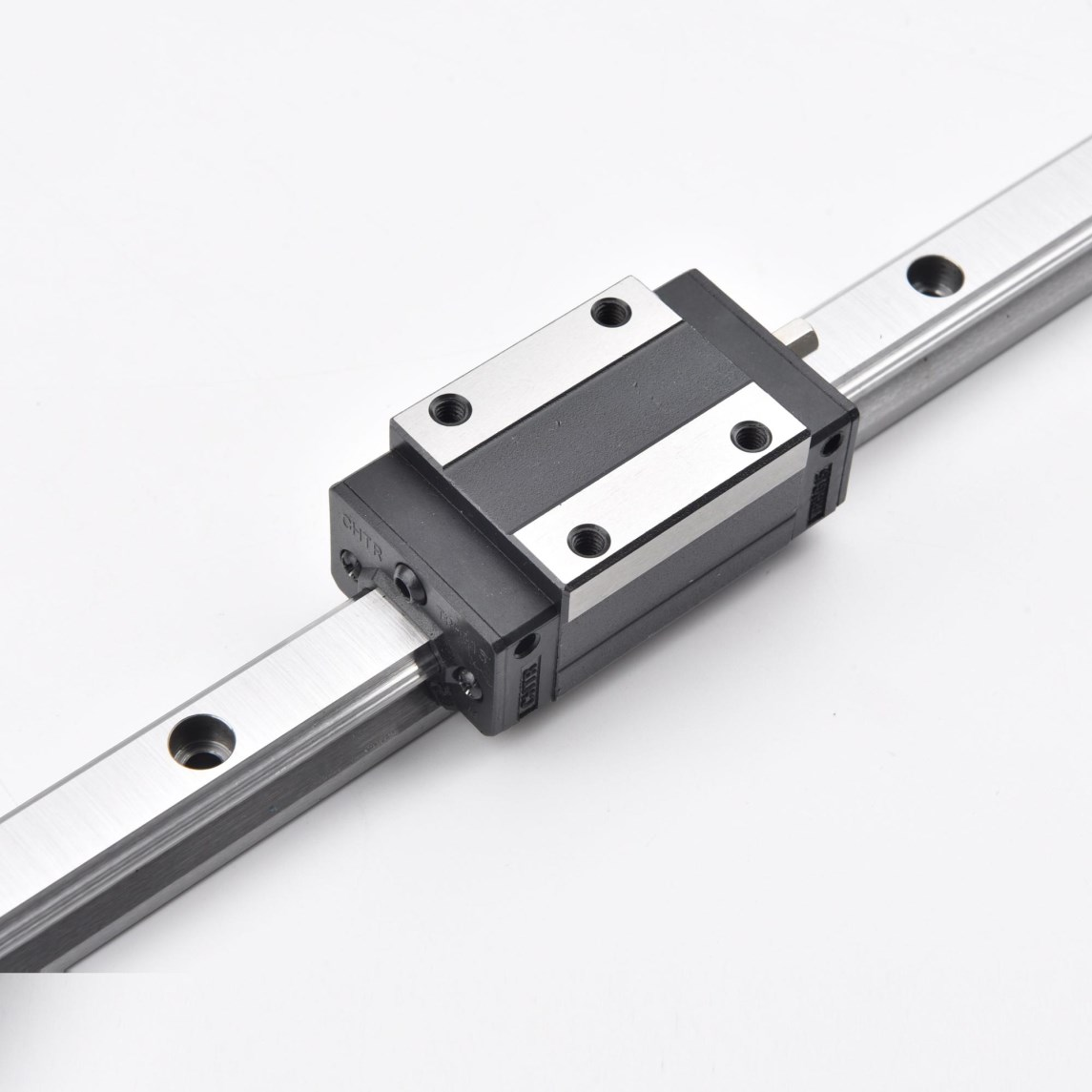

Для обеспечения плавного и высокоскоростного перемещения поперечного модуля и продольных модулей, на станке установлены линейные направляющие. Они имеют увеличенное сечение, за счет этого обеспечивают дополнительную устойчивость позиционирования при обработке. Линейные подшипники оснащены усиленными сепараторами, а также увеличенными картриджами очистки, что даёт дополнительную защиту подшипников и продлевает их ресурс.

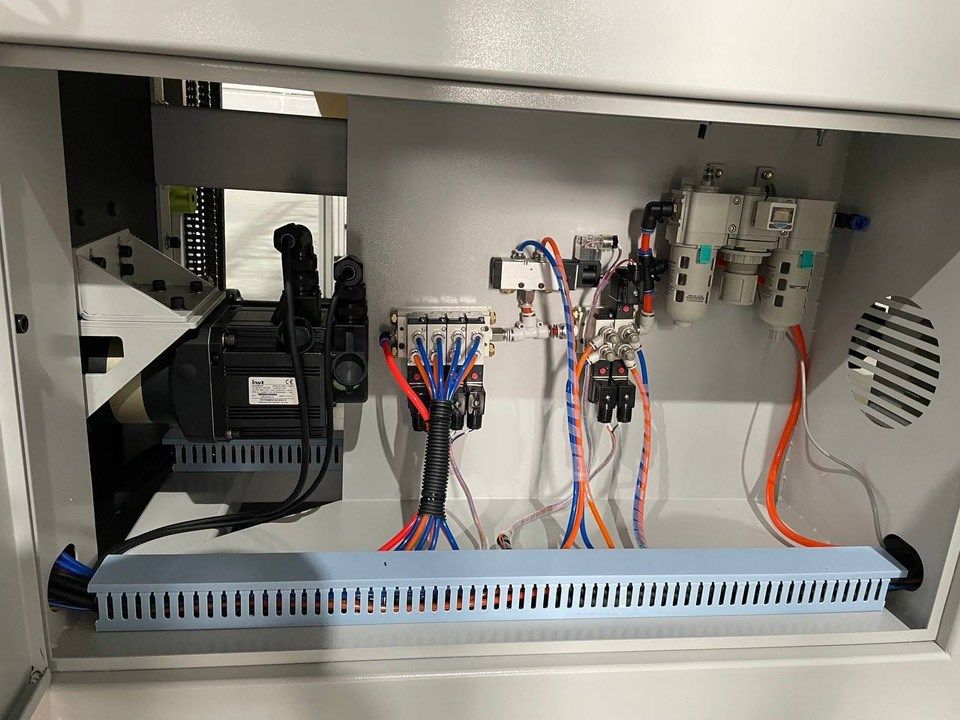

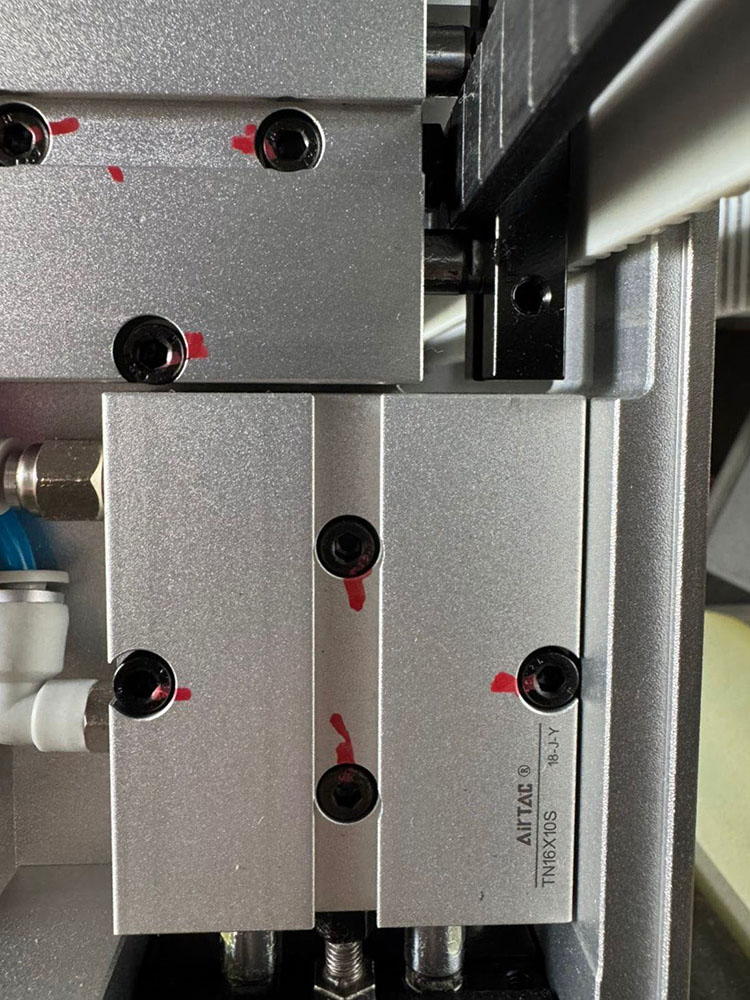

Важную роль в быстрой и бесперебойной работе станка играет качественная и высокоэффективная пневматическая система, поэтому завод - изготовитель очень серьёзно подошёл к данному вопросу установив на ответственных элементах компоненты от ведущего мирового лидера в данной области немецкой компании FESTO AG&Co. Конечно же производитель не обошёл вниманием и подготовку воздуха, установив на ходе в станок многоступенчатый узел подготовки.

Бесплатная горячая линия: 8 800 1000 111

Специалисты инженерной службы удалённой диагностики оперативно подключаются к оборудованию, что позволяет в большинстве случаев быстро найти причину неисправности и оперативно диагностировать из-за чего она возникла. В 80% случаев удаётся устранить неисправность без необходимости выезда сервис-инженеров. Данная услуга оказывается бесплатно на весь период эксплуатации оборудования.

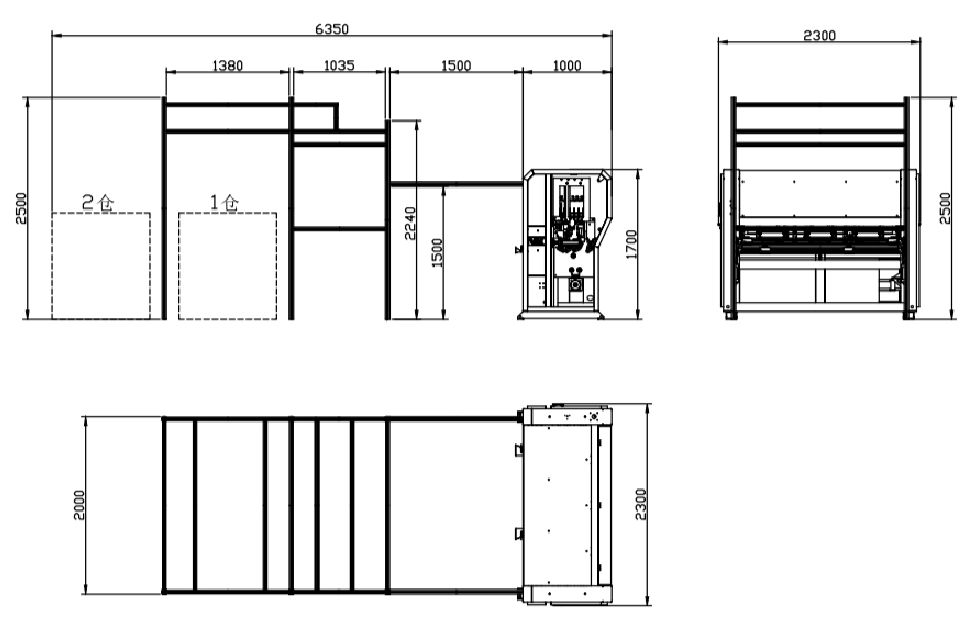

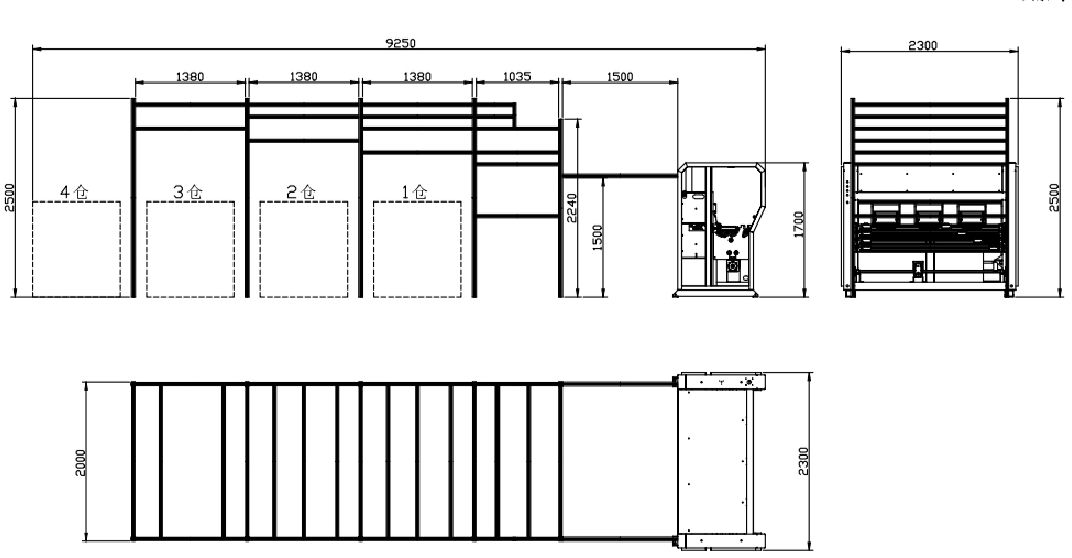

Габаритные размеры оборудования в собранном виде
