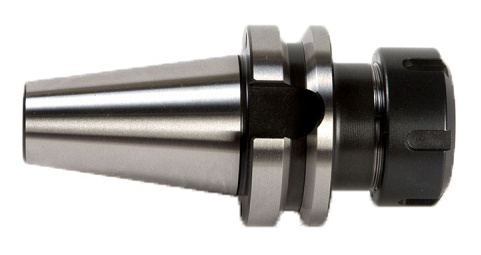

Цанговый патрон Blacksmith BT-ER

BLACKSMITH
ГерманияГермания
Цена по запросу
Связь с ведущим специалистом

Тип цанги: ER11, ER16, ER20, ER25, ER32, ER40, ER50.

Тип хвостовика/конус шпинделя станка: JIS B 6339 (MAS 403 BT).


Заказав у нас, Вы получите:
Индивидуальный подбор оборудования и технологий
Согласование оптимальной комплектации
Лучшие цены





Модель

BT30-ER11-60

BT30-ER16-60

BT30-ER20-60

BT30-ER25-60

BT30-ER32-60

BT40-ER16-70

BT40-ER16-100

BT40-ER16-160

BT40-ER20-70

BT40-ER20-100

BT40-ER20-160

BT40-ER25-70

BT40-ER25-100

BT40-ER25-160

BT40-ER32-70

BT40-ER32-100

BT40-ER32-160

BT40-ER32-200

Тип цанги

ER11

ER16

ER20

ER25

ER32

ER16

ER16

ER16

ER20

ER20

ER20

ER25

ER25

ER25

ER32

ER32

ER32

ER32

Диапазон зажима, мм

0,5 - 7

0,5 - 10

0,5 - 13

0,5 - 16

2 - 20

0,5 - 10

0,5 - 10

0,5 - 10

0,5 - 13

0,5 - 13

0,5 - 13

0,5 - 16

0,5 - 16

0,5 - 16

2 - 20

2 - 20

2 - 20

2 - 20

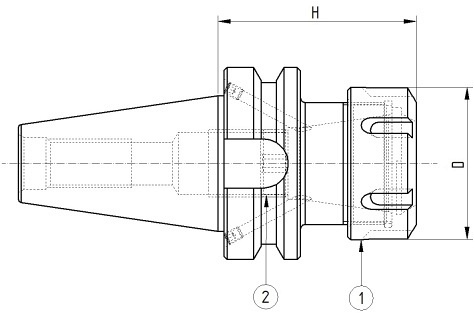

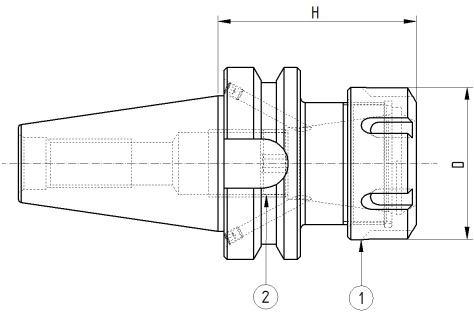

L, мм

60

60

60

60

60

63

100

160

70

100

160

70

100

160

70

100

160

200

D, мм

19

32

35

42

50

28

28

28

35

35

35

42

42

42

50

50

50

50

Вес, кг

0,6

0,6

0,6

0,7

0,75

1,2

1,4

1,6

1,3

1,5

1,8

1,5

1,7

2,1

1,4

1,8

2,6

3

G Резьба под штревель

M12 x 1,75

M12 x 1,75

M12 x 1,75

M12 x 1,75

M12 x 1,75

M16 x 2

M16 x 2

M16 x 2

M16 x 2

M16 x 2

M16 x 2

M16 x 2

M16 x 2

M16 x 2

M16 x 2

M16 x 2

M16 x 2

M16 x 2



Модель

BT40-ER40-70

BT40-ER40-100

BT40-ER40-160

BT50-ER16-80

BT50-ER16-100

BT50-ER16-160

BT50-ER20-80

BT50-ER20-100

BT50-ER20-160

BT50-ER32-80

BT50-ER32-100

BT50-ER32-160

BT50-ER40-80

BT50-ER40-100

BT50-ER40-160

Тип цанги

ER40

ER40

ER40

ER16

ER16

ER16

ER20

ER20

ER20

ER32

ER32

ER32

ER40

ER40

ER40

Диапазон зажима, мм

3 - 26

3 - 26

3 - 26

0,5 - 10

0,5 - 10

0,5 - 10

0,5 - 13

0,5 - 13

0,5 - 13

2 - 20

2 - 20

2 - 20

3 - 26

3 - 26

3 - 26

L, мм

70

100

160

80

100

160

80

100

160

80

100

160

80

100

160

D, мм

63

63

63

32

32

32

35

35

35

50

50

50

63

63

63

Вес, кг

1,7

2,2

2,5

4

4,1

4,3

4,1

4,2

4,5

4,2

4,4

5,2

4,3

4,7

5,9

G Резьба под штревель

M16 x 2

M16 x 2

M16 x 2

M24 x 3

M24 x 3

M24 x 3

M24 x 3

M24 x 3

M24 x 3

M24 x 3

M24 x 3

M24 x 3

M24 x 3

M24 x 3

M24 x 3

НАЗНАЧЕНИЕ:

Цанговый патрон предназначен для надёжного и точного закрепления на фрезерных и сверлильных станках осевого инструмента (сверла, фрезы и др.)


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Цанговый патрон является станочной оснасткой. Инструмент вставляется в отверстие цанги. Далее цанга устанавливается в цанговый патрон. На цанговом патроне закручивается гайка, инструмент зажимается.

Цанговый патрон зажимает инструмент в пределах определённого диапазона диаметров.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

В комплекте с каждым цанговым патроном поставляется гайка.


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Цанги, ключ и штревель необходимо заказывать отдельно.
